【OFDM通信】基于matlab OFDM通信系统仿真【含Matlab源码 1005期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【OFDM通信】基于matlab OFDM通信系统仿真【含Matlab源码 1005期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：
订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、OFDM简介

三、部分源代码

%本程序用于OFDM基本原理的仿真，数据采用QPSK调制
clear all;
close all;
clc;
SubCarryN=128;%子载波数
fftLen=128;%FFT长度为128
SymbN=6;%一帧中OFDM符号个数
GuardLen=32;%保护时隙的长度
SNR=50;%信噪比取值，dB为单位

SignalLen=SubCarryN*SymbN*2;%输入比特序列长度=子载波数x每载波符号数x每符号比特数
Signal=round(rand(1,SignalLen));%输出待调制的二进制比特流

for i=1:SubCarryN
    for j=1:SymbN*2
       ParaBitSig(i,j)=Signal(i*j);%串并转换为行数SubCarryN，列数2*SymbN
    end
end
%进行QPSK数据调制，将数据分为两个通道
for j=1:SymbN
    ich(:,j)=ParaBitSig(:,2*j-1);%同相分量
    qch(:,j)=ParaBitSig(:,2*j);%正交分量
end
kmod=1./sqrt(2);
ich0=ich.*2-1;
qch0=qch.*2-1;
ich1=ich0.*kmod;
qch1=qch0.*kmod;
x=ich1+qch1.*sqrt(-1);%产生复信号

y=ifft(x);%通过傅里叶反变换，将频域数据转换为时域数据
ich2=real(y);%I信道取变换后的实部
qch2=imag(y);%Q信道取变换后的虚部

%插入保护间隔
ich3=[ich2(fftLen-GuardLen+1:fftLen,:);ich2];
qch3=[qch2(fftLen-GuardLen+1:fftLen,:);qch2];

%并串转换
ich4=reshape(ich3,1,(fftLen+GuardLen)*SymbN);
qch4=reshape(qch3,1,(fftLen+GuardLen)*SymbN);
%形成复数发射数据
TrData=ich4+qch4.*sqrt(-1);
%接收机部分
%加入高斯白噪声
ReData=awgn(TrData,SNR,'measured');
%接收端
%移去保护时隙
idata=real(ReData);
qdata=imag(ReData);
idata1=reshape(idata,fftLen+GuardLen,SymbN);
qdata1=reshape(qdata,fftLen+GuardLen,SymbN);
idata2=idata1(GuardLen+1:GuardLen+fftLen,:);
qdata2=qdata1(GuardLen+1:GuardLen+fftLen,:);

%FFT
Rex=idata2+qdata2*sqrt(-1);
ry=fft(Rex);
%QPSK解调
ReIChan=real(ry);
ReQChan=imag(ry);
ReIChan1=ReIChan/kmod;
ReQChan1=ReQChan/kmod;
ReIChan0=(ReIChan1+1)/2;
ReQChan0=(ReQChan1+1)/2;
%QPSK逆映射
for j=1:SymbN
    RePara(:,2*j-1)=ReIChan0(:,j);
    RePara(:,2*j)=ReQChan0(:,j);
end
ReSig=reshape(RePara',1,SubCarryN*SymbN*2);
%符号抽样判决
Resig=ReSig>0.5;
%画图





1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

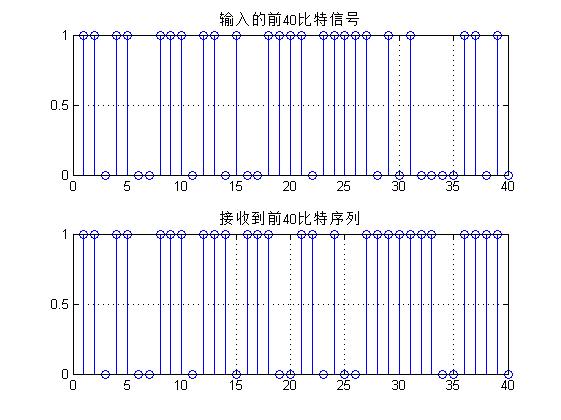

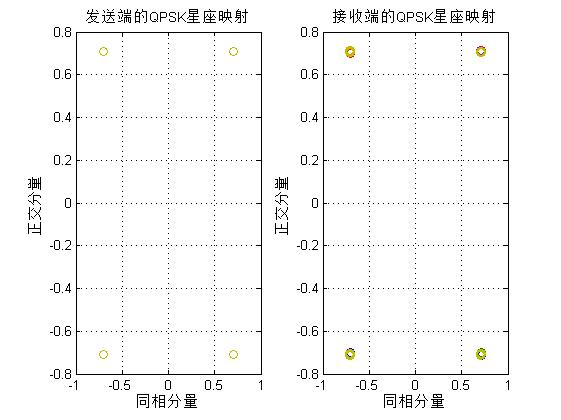

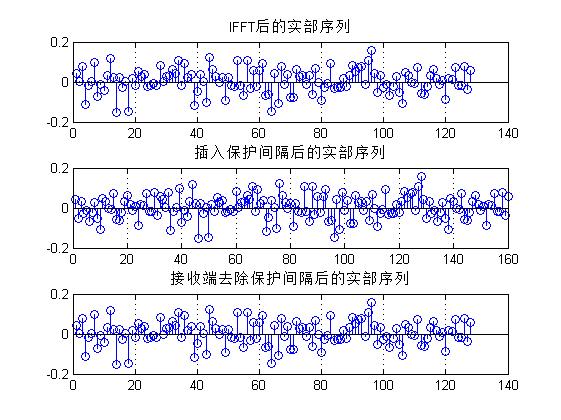

四、运行结果

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
