二、FSK简介

** FSK信号的解调原理**
FSK信号的解调也有非相干和相干两种，FSK信号可以看作是用两个频率源交替传输得到的，所以FSK的接收机由两个并联的ASK接收机组成。

(1)相干解调
相干解调是利用乘法器，输入一路与载频相干的参考信号与载频相乘，通过低通滤波，滤除高频信号，即得原始信号，FSK经过带通滤波之后，可以看作是两路ASK信号，相干检测器组成的原理如下所示：

三、部分源代码

clear all
close all
i=10;%基带信号码元数
j=5000;
a=round(rand(1,i));%产生随机序列
t=linspace(0,5,j);
f1=10;%载波1频率
f2=5;%载波2频率
fm=i/5;%基带信号频率
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%产生基带信号
st1=t;
for n=1:10
    if a(n)<1;
        for m=j/i*(n-1)+1:j/i*n
            st1(m)=0;
        end
    else
        for m=j/i*(n-1)+1:j/i*n
            st1(m)=1;
        end
    end
end
st2=t;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%基带信号求反
for n=1:j;
    if st1(n)>=1;
        st2(n)=0;
    else
        st2(n)=1;
    end
end;
figure(1);
subplot(511);
plot(t,st1);
title('基带信号');
axis([0,5,-1,2]);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%载波信号
s1=cos(2*pi*f1*t)
s2=cos(2*pi*f2*t)
subplot(512),plot(s1);
title('载波信号1');
subplot(513),plot(s2);
title('载波信号2');
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%调制
F1=st1.*s1;%加入载波1
F2=st2.*s2;%加入载波2
fsk=F1+F2;
subplot(514);
plot(t,fsk);
title('2FSK信号')%键控法产生的信号在相邻码元之间相位不一定连续
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%相干解调
st1=fsk.*s1;%与载波1相乘
[f,sf1] = T2F(t,st1);%通过低通滤波器
[t,st1] = lpf(f,sf1,2*fm);
st2=fsk.*s2;%与载波2相乘
[f,sf2] = T2F(t,st2);%通过低通滤波器
[t,st2] = lpf(f,sf2,2*fm);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%抽样判决

           %脚本文件F2T.m定义了函数F2T，计算信号的反傅立叶变换。
function [t,st]=F2T(f,sf)
%This function calculate the time signal using ifft function for the input
%signal's spectrum
 df = f(2)-f(1);
Fmx = ( f(end)-f(1) +df);
dt = 1/Fmx;
N = length(sf);
T = dt*N;
%t=-T/2:dt:T/2-dt;
t = 0:dt:T-dt;
sff = fftshift(sf);
st = Fmx*ifft(sff);
function [t,st]=lpf(f,sf,B)
%This function filter an input data using a lowpass filter
%Inputs: f:  frequency samples
% sf: input data spectrum samples
% B:  lowpass's bandwidth with a rectangle lowpass
%Outputs:  t: time samples
% st: output data's time samples
df = f(2)-f(1);
T = 1/df;
hf = zeros(1,length(f));%全零矩阵
bf = [-floor( B/df ): floor( B/df )] + floor( length(f)/2 );
hf(bf)=1;
yf=hf.*sf;
[t,st]=F2T(f,yf);
st = real(st);






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

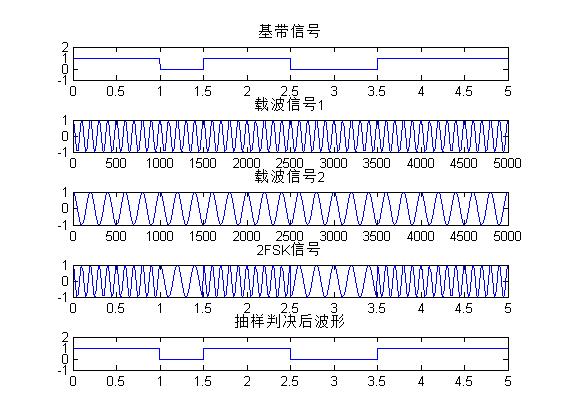

四、运行结果

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
