一、Arnold置乱图像加密解密简介

0 前言
网络已经成为我们传递信息的主要平台, 为我们提供诸多便捷的同时, 也存在一些安全问题, 特别是一些重要信息的传递.如果在信息传递前先对其进行加密, 能够在一定程度上保护所传递的信息.数字图像作为重要的信息资源在人们的生活中发挥着越来越重要的作用[1], 因此, 数字图像的加密是一项值得研究的重要课题.本文介绍的就是一种基于Arnold变换的图像加解密算法。

1 Arnold变换
将N*N图像上的点 (x, y) 通过如下变换转成 (x′, y′) 如式 (1) , 该变换即称为Arnold变换.通过变换公式可发现, 其变换的本质是点的位置的变换, 并且这种变换保证变换前后的点保持一一对应的关系。
在这里插入图片描述
如果将一次变换的输出作为下一次变换的输入, 这就是迭代变换如式 (2) .当一次变换置乱效果不佳时, 往往需要迭代变换获得更好的置乱效果。
在这里插入图片描述
2 基于Arnold变换的图像加解密
图像加密也称图像置乱, 是对图像的像素进行混乱和扩散, 使加密后的图像在视觉上无法获得有效信息.空域加密是常用的方法, 分为空域置乱和序列加密.空域置乱是对像素坐标进行变换使其混乱, 解密时恢复原像素坐标.图像的加密既可以作为独立的信息隐藏方法, 也可以用来作为数字水印技术中图像水印的预处理。

加密图像可以是灰度图像也可以是彩色图像, 如果是灰度图像则需要将各点的灰度值带到新的坐标点, 如果是彩色图像则需要将各点的RGB值带到新的坐标点.本文所加密的图像为彩色图像, 因此首先保存原图点 (x, y) 处的RGB值, 然后使用Arnold变换改变点 (x, y) 位置到 (x′, y′) , 同时将原图点 (x, y) 处的RGB值带到 (x′, y′) 处.我们采用256*256的彩色图像作为原始图像如图1a所示, 在Visual Studio2008平台下运用式 (1) 对原图进行一次Arnold变换, 变换后的效果如图1b所示.

由图1可知, 对图像进行一次Arnold变换后仍会留下较多信息, 故在此基础上继续使用Arnold变换, 通过5次变换后 (见图2b) 其结果在视觉上就很难再获得什么有价值的信息, 在视觉上起到了图像加密的作用.同时变换的次数往往可以作为密钥, 从而在一定程度上提高安全性。
在这里插入图片描述
图1 原图和一次Arnold变换结果
在这里插入图片描述
图2 第2次和第5次Arnold变换结果
然而此时的加密并不完全可靠, 若已知采用Arnold变换作为加密方式, 则通过暴力求解法, 经过若干次的变换还是可以解密出原图.因此在一般情况下, 我们往往需要在Arnold变换中加入密钥 (ku, kv) , 以提高安全性, 其公式如下:
在这里插入图片描述
当需要对图像进行解密时, 则根据加密后的图像中的像素点与原图中的像素点是一一对应的关系进行解密, 因此图像解密的过程为:根据原图中像素点的坐标 (x, y) 按照Arnold变换算出新图中像素点的坐标 (x′, y′) , 获取新像素点 (x′, y′) 的RGB值, 将该值归还给 (x, y) .根据加密过程使用的变换次数, 解密时则要将以上过程重复相应的次数就可以恢复原图 (见图3) 。

3 基于三维Arnold变换的图像加密
前面提到的图像置乱是通过打乱像素点位置而达成目标, 图像的颜色分量值是保持不变的.因此为了提高加密效果, 我们可以在像素点位置已乱的前提下, 再通过改变RGB颜色分量的值对图像进行加密.采用如下三维Arnold变换 (如式4) 进行RGB分量值的改变。
在这里插入图片描述
我们将一次Arnold变换后的图像作为原始图像, 在此基础上对各像素点的RGB采用以上公式进行扰乱, 获得如图4所示结果.通过两种加密方式的综合, 则进一步提高了加密图像的安全性.式4中的值可以做相应的改变, 同时可以将变换的次数作为密钥提高安全性。
在这里插入图片描述
图3 第五次Arnold变换结果, 恢复后的加密图像
在这里插入图片描述
图4 第一次Arnold变换结果, RGB扰乱后的加密图像

二、部分源代码

%函数功能---★图像加密与解密处理总界面★
%--------------------------------------------------------------------
clear all;
button_color=[0.529 0.808 0.922];
%创建一个窗口
h=figure('Color',[0 0.4 0],'MenuBar','none','name',...
  '图像加密软件','NumberTitle','off',...
    'Position',[420 150 600 500]);
%'MenuBar'的值figure表示显示控制菜单none表示隐藏
%'NumberTitle'的值'off'标题栏中没有窗口序列号on表示有
%--------------------------------------------------------------------

%--------------------------------------------------------------------
%界面背景图案默认设置
h_b=axes('units','normalized','position',[0 0 1 1]);
uistack(h_b,'down')
Q_bg=imread('bg.jpg');
image(Q_bg);
colormap gray
set(h_b,'handlevisibility','off','visible','off');
%--------------------------------------------------------------------

%--------------------------------------------------------------------
%菜单
%一级菜单
f1=uimenu(h,'Label','&File 文件');
f2=uimenu(h,'Label','&Edit 编辑');
f3=uimenu(h,'Label','图像处理');
f4=uimenu(h,'Label','图像加密');
f5=uimenu(h,'Label','&help 帮助');

%二级菜单
m11=uimenu(f1,'Label','打开','Accelerator','O','Callback','picture_open');
m12=uimenu(f1,'Label','保存','Accelerator','S','Callback','picture_save');
m13=uimenu(f1,'Label','图像格式转换');
m14=uimenu(f1,'Label','关闭所有窗口','Callback','close all;');
m15=uimenu(f1,'Label','退出','Accelerator','Q','Callback','exit','Separator','On');

% m21=uimenu(f2,'Label','改变按钮颜色','Callback','button_color=uisetcolor');
m22=uimenu(f2,'Label','背景更换','Callback','bg_select;');
m23=uimenu(f2,'Label','图像裁剪','Callback','imshow(Q_show);Q_imcrop=imcrop;Q_global=Q_imcrop;imshow(Q_imcrop);');

m31=uimenu(f3,'label','图像旋转','Callback','picture_rotate;');
m32=uimenu(f3,'label','图像灰化','Callback','picture_rgbtogray;');
m33=uimenu(f3,'label','图像二值化','Callback','picture_graytotwo;');
m34=uimenu(f3,'label','图像马赛克','Callback','picture_mosaic;');

m41=uimenu(f4,'label','Arnold_jms','Callback','bu_trigger1;');
m42=uimenu(f4,'label','Arnold_chaos','Callback','bu_trigger2;');
%函数功能---★Arnold_jms加密/解密界面★
%--------------------------------------------------------------------
button_color=[0.8 0.68 0.604];
%创建一个窗口
h1=figure('Color',button_color,'MenuBar','none','name',...
  '★Arnold_jms加密/解密★','NumberTitle','off',...
    'Position',[220 150 600 500]);
%'MenuBar'的值figure表示显示控制菜单none表示隐藏
%'NumberTitle'的值'off'标题栏中没有窗口序列号on表示有
axes('Position',[.0 .3 .6 .6]);
Q_open=Q_global;
imshow(Q_open);title('待处理图像');    %在窗口中显示待处理的图像
%--------------------------------------------------------------------

%--------------------------------------------------------------------
%界面背景图案默认设置
h_b=axes('units','normalized','position',[0 0 1 1]);
uistack(h_b,'down')
Q_bg=imread('bg1.jpg');
image(Q_bg);
colormap gray
set(h_b,'handlevisibility','off','visible','off');
%--------------------------------------------------------------------

%--------------------------------------------------------------------
%密钥输入窗口
EditBox=uicontrol(h1,'Style','edit','Position',[475 320 50 20],...
   'Callback',...
    ['NumStr=get(EditBox,''String'');'...
    'Num=str2num(NumStr);'] );
Textpos=uicontrol(h1,'Style','text','Position',...
    [400 320 60 20],'FontSize',12,'String','密钥 r',...
    'BackgroundColor',[1 0.894 0.710],'FontSize',13);
%按扭设置
button=uicontrol(h1,'Style','pushbutton','String','保存图像','Position',...
    [425 150 100 40],'BackgroundColor',button_color,...
    'Callback','picture_save;');

button_bg=uicontrol(h1,'Style','pushbutton','String','背景更换','Position',...
    [425 225 100 40],'BackgroundColor',button_color,...
    'Callback','bg_select;');

% Q：加密图像
%alignment：加密序列
%m：输入密钥
%a,b,c：图像三维
%加密k=0;解密k=1;
%u取3.5699456到4之间的数
%lq取100以上的数


function Q_global=chaos(Image,k,u,lq,mm)
if u>4 || u<3.5699456
   msgbox('u 必须为3.5699456到4之间的数！','错误警告','warn');
   return;
end
if lq<100
   msgbox('lq必须大于100！','错误警告','warn');
   return;
end
if mm>1 || mm<0
   msgbox('mm必须大于0且小于1！','错误警告','warn');
   return;
end



if length(size(Image))==2%灰度图像
if k==0
%加密
ssq=lq;%取ssq位后的混沌序列
xs=u;
Q=Image;
[a,b]=size(Q);
N=a*b;
alignment=zeros(1,N);
alignment(1)=mm;

for yu=1:ssq
    alignment(1)=xs*alignment(1)-xs*alignment(1)^2;
end
for k=1:N-1
    alignment(k+1)=xs*alignment(k)-xs*alignment(k)^2;
end
alignment=mod(10^13*alignment,256);
alignment=uint8(alignment);
n=1;
for ii=1:a
    for jj=1:b
        Q(ii,jj)=bitxor(alignment(n),Q(ii,jj));
        n=n+1;
    end
end
Qtwochaos_jm=Q;
Q_global=Qtwochaos_jm;
imshow(Qtwochaos_jm);
title('已加密图像');
msgbox('加密成功！','提示','warn');



%解密
else
ssq=lq;%取ssq位后的混沌序列
xs=u;
Qcrypt=Image;
[aa,bb]=size(Qcrypt);
NN=aa*bb;
alignment=zeros(1,NN);
alignment(1)=mm;
for yu=1:ssq
    alignment(1)=xs*alignment(1)-xs*alignment(1)^2;
end
for k=1:NN-1
    alignment(k+1)=xs*alignment(k)-xs*alignment(k)^2;
end
alignment=mod(10^13*alignment,256);
alignment=uint8(alignment);
nn=1;
for ii=1:aa
    for jj=1:bb
        Qcrypt(ii,jj)=bitxor(alignment(nn),Qcrypt(ii,jj));
        nn=nn+1;
    end
end
Qtwochaos_de=Qcrypt;
Q_global=Qtwochaos_de;
imshow(Qtwochaos_de);
title('已解密图像');
msgbox('解密成功！','提示','warn');
end


else   %rgb
if k==0
%加密
ssq=lq;%取ssq位后的混沌序列
xs=u;
Q=Image;
[a,b,~]=size(Q);
N=a*b;
alignment=zeros(1,N);
alignment(1)=mm;

for yu=1:ssq
    alignment(1)=xs*alignment(1)-xs*alignment(1)^2;
end
for k=1:N-1
    alignment(k+1)=xs*alignment(k)-xs*alignment(k)^2;
end
alignment=mod(10^13*alignment,256);
alignment=uint8(alignment);
n=1;
for ii=1:a
    for jj=1:b
        Q(ii,jj,1)=bitxor(alignment(n),Q(ii,jj,1));
        Q(ii,jj,2)=bitxor(alignment(n),Q(ii,jj,2));
        Q(ii,jj,3)=bitxor(alignment(n),Q(ii,jj,3));
        n=n+1;
    end
end
Qrgbchaos_jm=Q;
Q_global=Qrgbchaos_jm;
imshow(Qrgbchaos_jm);
title('已加密图像');
msgbox('加密成功！','提示','warn');



%解密
else
ssq=lq;%取ssq位后的混沌序列
xs=u;
Qcrypt=Image;
[aa,bb,~]=size(Qcrypt);
NN=aa*bb;
alignment=zeros(1,NN);
alignment(1)=mm;
for yu=1:ssq
    alignment(1)=xs*alignment(1)-xs*alignment(1)^2;
end
for k=1:NN-1
    alignment(k+1)=xs*alignment(k)-xs*alignment(k)^2;
end
alignment=mod(10^13*alignment,256);
alignment=uint8(alignment);
nn=1;
for ii=1:aa
    for jj=1:bb
        Qcrypt(ii,jj,1)=bitxor(alignment(nn),Qcrypt(ii,jj,1));
        Qcrypt(ii,jj,2)=bitxor(alignment(nn),Qcrypt(ii,jj,2));
        Qcrypt(ii,jj,3)=bitxor(alignment(nn),Qcrypt(ii,jj,3));
        nn=nn+1;
    end
end
Qrgbchaos_de=Qcrypt;
Q_global=Qrgbchaos_de;
imshow(Qrgbchaos_de);
title('已解密图像');
msgbox('解密成功！','提示','warn');
end

end
%--------------------------------------------------------------------










  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

  • 62
    •

  • 63
    •

  • 64
    •

  • 65
    •

  • 66
    •

  • 67
    •

  • 68
    •

  • 69
    •

  • 70
    •

  • 71
    •

  • 72
    •

  • 73
    •

  • 74
    •

  • 75
    •

  • 76
    •

  • 77
    •

  • 78
    •

  • 79
    •

  • 80
    •

  • 81
    •

  • 82
    •

  • 83
    •

  • 84
    •

  • 85
    •

  • 86
    •

  • 87
    •

  • 88
    •

  • 89
    •

  • 90
    •

  • 91
    •

  • 92
    •

  • 93
    •

  • 94
    •

  • 95
    •

  • 96
    •

  • 97
    •

  • 98
    •

  • 99
    •

  • 100
    •

  • 101
    •

  • 102
    •

  • 103
    •

  • 104
    •

  • 105
    •

  • 106
    •

  • 107
    •

  • 108
    •

  • 109
    •

  • 110
    •

  • 111
    •

  • 112
    •

  • 113
    •

  • 114
    •

  • 115
    •

  • 116
    •

  • 117
    •

  • 118
    •

  • 119
    •

  • 120
    •

  • 121
    •

  • 122
    •

  • 123
    •

  • 124
    •

  • 125
    •

  • 126
    •

  • 127
    •

  • 128
    •

  • 129
    •

  • 130
    •

  • 131
    •

  • 132
    •

  • 133
    •

  • 134
    •

  • 135
    •

  • 136
    •

  • 137
    •

  • 138
    •

  • 139
    •

  • 140
    •

  • 141
    •

  • 142
    •

  • 143
    •

  • 144
    •

  • 145
    •

  • 146
    •

  • 147
    •

  • 148
    •

  • 149
    •

  • 150
    •

  • 151
    •

  • 152
    •

  • 153
    •

  • 154
    •

  • 155
    •

  • 156
    •

  • 157
    •

  • 158
    •

  • 159
    •

  • 160
    •

  • 161
    •

  • 162
    •

  • 163
    •

  • 164
    •

  • 165
    •

  • 166
    •

  • 167
    •

  • 168
    •

  • 169
    •

  • 170
    •

  • 171
    •

  • 172
    •

  • 173
    •

  • 174
    •

  • 175
    •

  • 176
    •

  • 177
    •

  • 178
    •

  • 179
    •

  • 180
    •

  • 181
    •

  • 182
    •

  • 183
    •

  • 184
    •

  • 185
    •

  • 186
    •

  • 187
    •

  • 188
    •

  • 189
    •

  • 190
    •

  • 191
    •

  • 192
    •

  • 193
    •

  • 194
    •

  • 195
    •

  • 196
    •

  • 197
    •

  • 198
    •

  • 199
    •

  • 200
    •

  • 201
    •

  • 202
    •

  • 203
    •

  • 204
    •

  • 205
    •

  • 206
    •

  • 207
    •

  • 208
    •

  • 209
    •

  • 210
    •

  • 211
    •

  • 212
    •

  • 213
    •

  • 214
    •

  • 215
    •

  • 216
    •

  • 217
    •

  • 218
    •

  • 219
    •

  • 220
    •

  • 221
    •

  • 222
    •

  • 223
    •

  • 224
    •

  • 225
    •

  • 226
    •

  • 227
    •

  • 228
    •

  • 229
    •

  • 230
    •

  • 231
    •

  • 232
    •

  • 233
    •

  • 234
    •

  • 235
    •

  • 236
    •

  • 237
    •

  • 238
    •

  • 239
    •

  • 240
    •

  • 241
    •

  • 242
    •

  • 243
    •

  • 244
    •

  • 245
    •

  • 246
    •

  • 247
    •

  • 248
    •

  • 249
    •

  • 250
    •

  • 251
    •

  • 252
    •

  • 253
    •

  • 254
    •

  • 255
    •

  • 256
    •

  • 257
    •

  • 258
    •

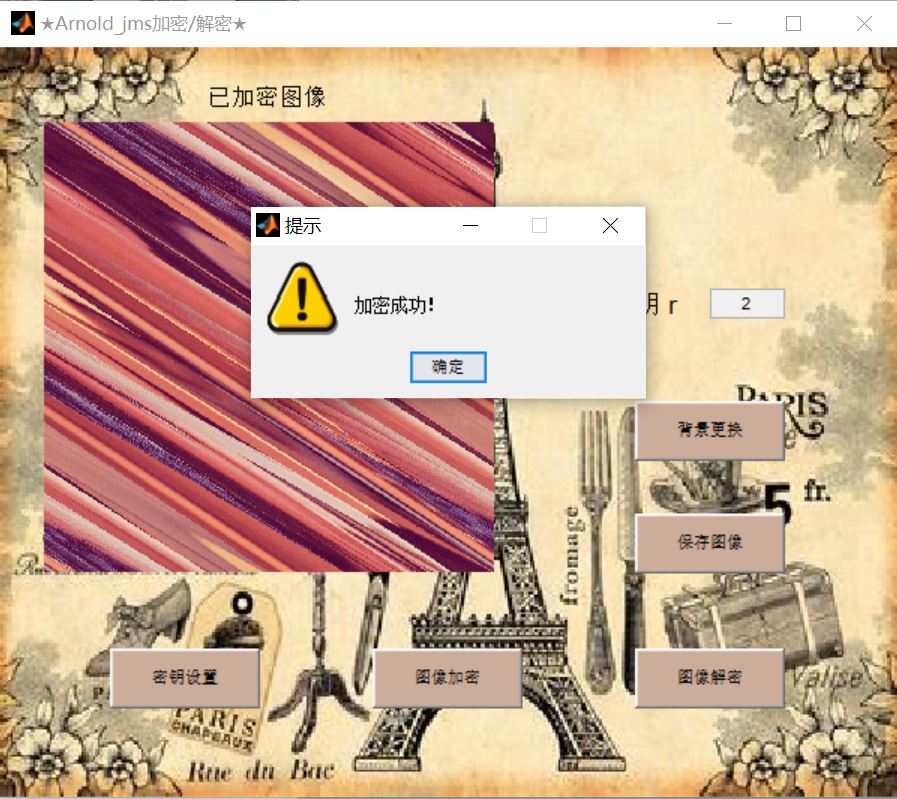

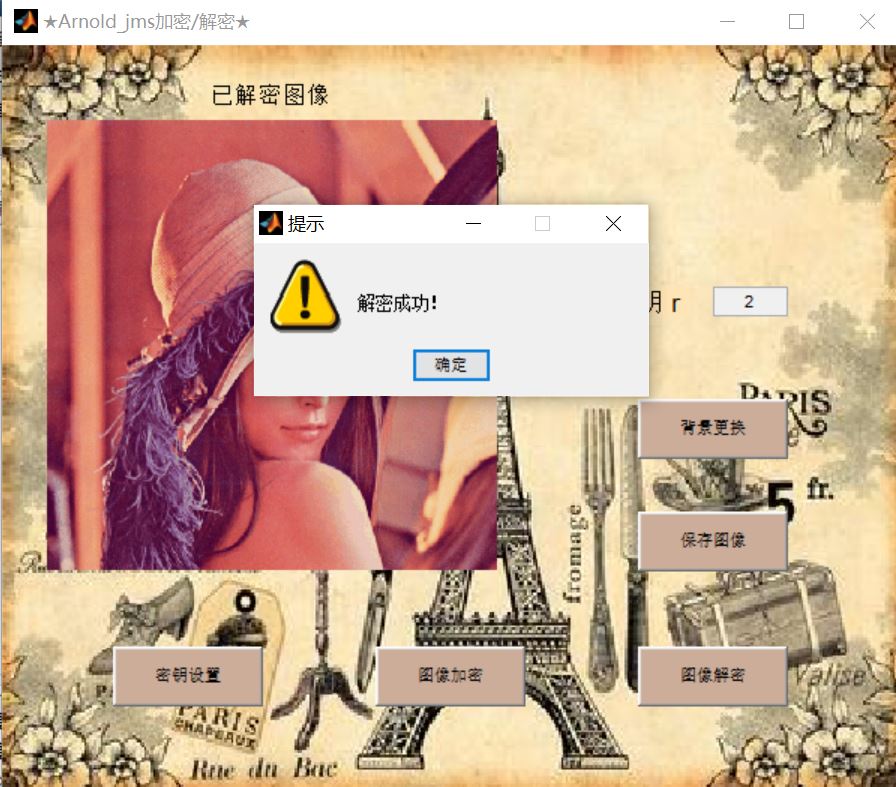

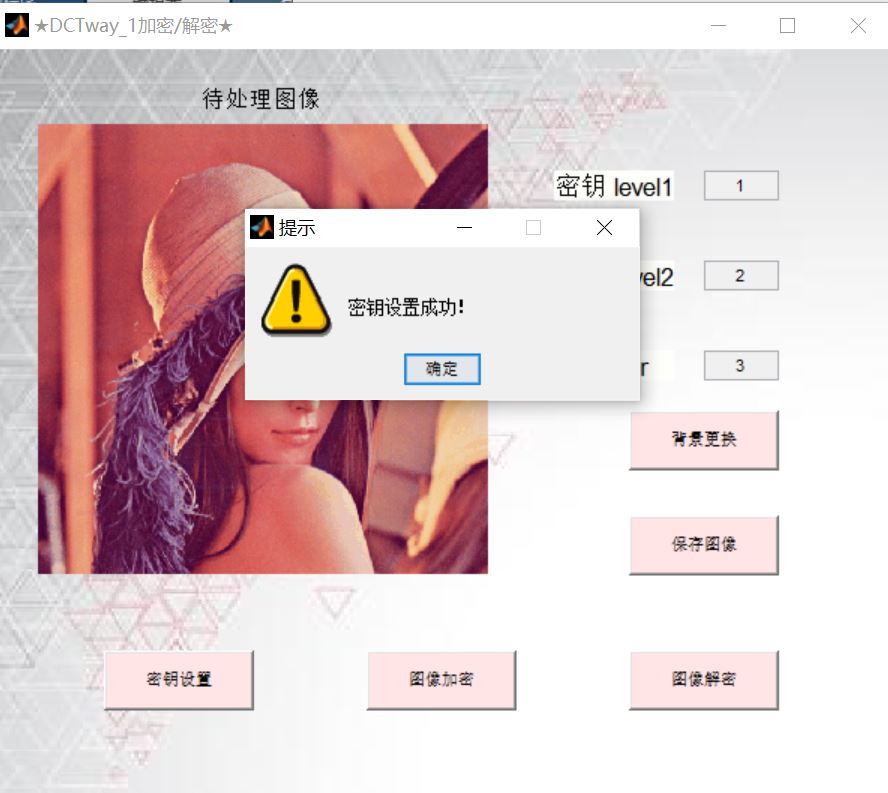

三、运行结果

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
