一、简介

目标检测是将运动的物体从背景中检测出来,人们希望设计能适用于各种监控环境,不受光照、天气等外界因素影响的目标检测算法。但这种算法难免复杂度大,现有一些算法大多是针对某一类问题提出的,主要包括背景减法、相邻帧差法和光流法等。

1背景减法
背景减法(backgroundsubtraction)是目前运动目标检测的主流方法,其基本思想是将当前每一帧图像与事先存储或实时获取的背景图像相减,计算出与背景偏离超过一定阀值的区域作为运动区域。该算法实现简单,相减结果直接给出目标的位置、大小、形状等信息,能够提供关于运动目标区域的完整描述,特别是对于摄像机静止的情况,背景减法是实现运动目标实时检测和提取的首选方法。
背景减法实现的关键是背景模型的获取和更新。背景获取算法通常要求在场景中存在运动目标的情况下获取背景图像,更新过程使背景能够适应场景的各种变化和干扰,如外界光线的改变,背景中对象的扰动和固定对象的移动,阴影的影响等。一种典型的背景建模方法是用混合高斯模型描述背景图像像素值的分布,目标检测过程中判断图像的当前像素值是否符合该分布,若是被判为前景点,否则为背景点。同时根据新获取的图像,对背景图像参数进行自适应更新。该方法能够可靠处理光照变化、背景混乱运动的干扰以及长时间的场景变化等。在此基础上,对背景、静止目标和运动目标三者采取不同的更新策略,以减弱背景更新过程中运动目标对背景的影响。

2 BS算法
OpenCV提供的BS算法:
图像分割(GMM - 高斯混合模型)
机器学习(KNN - K个最近邻)
以下代码将通过GMM和KNN两种方法,实现了实时检测运动目标效果的对比。

二、源代码

%%基于背景差分的运动目标捕捉
close all;
clear
clc
%%%%%%%%%%%%%%%%%%根据一幅目标全可见的图像圈定跟踪目标%%%%%%%%%%%%%%%%%%%%%%%
ZMIN=0;
ZMAX=0;
nStar =1 ;%起始帧数
sm=VideoReader('vipmen.mp4');
nNUM = 280;
imu=zeros(120,160);%建立一个与图片尺寸相当的空矩阵保存均值
imxigema=zeros(120,160);%建立一个与图片尺寸相当的空矩阵保存方差
qiuhe=zeros(120,160);%建立一个与图片尺寸相当的空矩阵保存和
for k1=nStar:13      %13的含义是选取的背景帧数到13帧为止
    qiuhe=qiuhe+double(rgb2gray(read(sm,k1)));
end
imu=qiuhe/(13-nStar+1);%求出均值
for k2=nStar:13
    qiuhe=qiuhe+(double(rgb2gray(read(sm,k2)))-imu).^2;
end
imxigema=sqrt(qiuhe/(13-nStar+1));%求出方差
Background = imu;%第一帧当做初始背景
% 背景更新过程,其中int2str将整型常量转为字符串
for k = nStar+1 : nNUM

    CurrentImage =double(rgb2gray(read(sm,k))); % 当前帧
    FormerImage =double(rgb2gray(read(sm,k-1))); % 前一帧
    ID =uint8(abs( CurrentImage - FormerImage ));    % 帧间差分
%%%%%%%%%%%%%%%以下为迭代法求阈值%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
f=ID;
[sx,sy]=size(f);
%灰度直方图
h=imhist(f);
%累积直方图
vmax = 256 ; H(1:vmax)=0; H(1)=h(1);
for i=2:vmax
    H(i) = H(i-1) + h(i);
end
% 归一化直方图
h1 = h / (sx * sy);
%归一累积直方图
H1 = H/(sx*sy);
%求初始值
% 初始值设定
% 初始值设定
ZMAX=max(max(f));
ZMIN=min(min(f));
T0=(ZMAX+ZMIN)/2;%取中值作为初始阈值分割
%迭代法
while 1
    FZ1=0;FZ2=0; %分子
    for i=1:256
        if i<T0
           FZ1=FZ1+(i-1)*h1(i);
        else
           FZ2=FZ2+(i-1)*h1(i);
        end
    end
    u1=FZ1/H1(T0);
    u2=FZ2/(1-H1(T0));
    T1=(u1 + u2)/2;
    if abs(T0-T1)<1
        %求出灰度值比例
        level = double(T0);
        level = level / 255;
        break;
    else
        T0=abs(uint8(T1));
    end
end
%%%%%%%%%%%%%%%%%%%以上代码均可独立为一个函数进行调用%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    BW = im2bw(ID,level);
%%%%%%%%%%%%%%%%%%%更新背景,利用高斯背景模型进行%%%%%%%%%%%%%%%%%%%%%%%%%%
    alpha = 0.05; %背景更新的速度
    %高斯背景建模
    id =abs(abs(Background-imu).*BW-(2.*imxigema+0.02).*BW);
    id(id<0)=0;
    CurrentBack=id+( alpha.* CurrentImage + ( 1-alpha ).* Background ).*( 1 -BW );
    Background = CurrentBack;%背景更新完毕
    %计算新的均值与方差,重新建立当前背景的模型
    imu=(qiuhe+CurrentImage)/(13+k-1);
    imxigema=sqrt(qiuhe+(CurrentImage-imu).^2)/(13+k-1);
%%%%%%%%%%%%%%%%%%背景处理完毕%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    Cut=abs(CurrentImage-Background);%前景与背景差分
    Cut=uint8(Cut);
%%%%%%%%%%%%%%%以下为迭代法求阈值%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
f=Cut;
[sx,sy]=size(f);
%灰度直方图
h=imhist(f);
%累积直方图
vmax = 256 ; H(1:vmax)=0; H(1)=h(1);
for i=2:vmax
    H(i) = H(i-1) + h(i);
end
% 归一化直方图
h1 = h / (sx * sy);
%归一累积直方图
H1 = H/(sx*sy);
%求初始值
% 初始值设定
% 初始值设定
ZMAX=max(max(f));
ZMIN=min(min(f));
T0=(ZMAX+ZMIN)/2;%取中值为初始阈值
%迭代法
while 1
    FZ1=0;FZ2=0; %分子
    for i=1:256
        if i<T0
           FZ1=FZ1+(i-1)*h1(i);
        else
           FZ2=FZ2+(i-1)*h1(i);
        end
    end
    u1=FZ1/H1(T0);
    u2=FZ2/(1-H1(T0));
    T1=(u1 + u2)/2;
    if abs(T0-T1)<1
        %求出灰度值比例
        level = double(T0);
        level = level / 255;
        break;
    else
        T0=abs(uint8(T1));
    end



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126

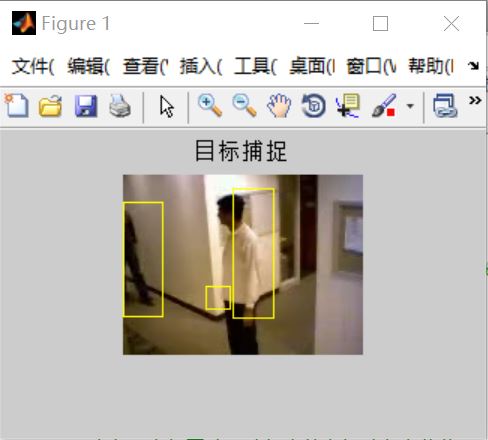

三、运行结果

在这里插入图片描述
在这里插入图片描述

四、备注

版本:2014a

文章来源: qq912100926.blog.csdn.net,作者:海神之光,版权归原作者所有,如需转载,请联系作者。

原文链接:qq912100926.blog.csdn.net/article/details/116007156
