一、分类器手写数字识别简介

1 贝叶斯分类器
贝叶斯分类器是以贝叶斯原理为基础的分类器的总称,是一种生成式模型,朴素贝叶斯分类器是其中最简单的一种。要高明白贝叶斯分类器的原理,首先得明白一些基本概念。
1.1 基本概念
先验概率:根据统计/经验得到的某事情发生的概率,比如北京下雨的概率可以通过以往的经验或者统计结果得到。
后验概率:在一定条件下某事情发生的概率,比如北京天空出现乌云(因)会下雨(果)的概率。
条件概率:事情发生时某条件出现的概率,比如北京下雨(果)会出现乌云(因)的概率。

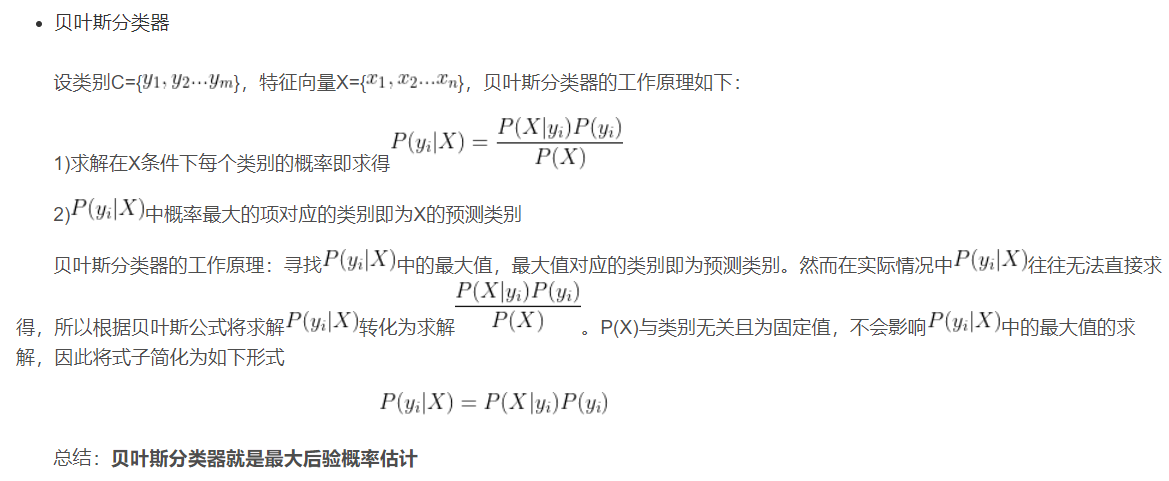

1.2 贝叶斯公式
在这里插入图片描述

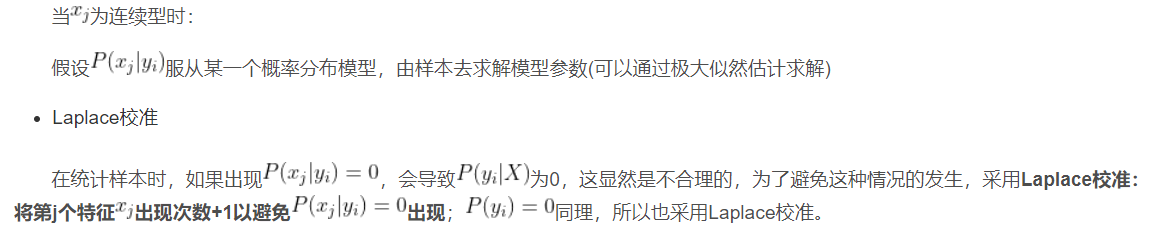

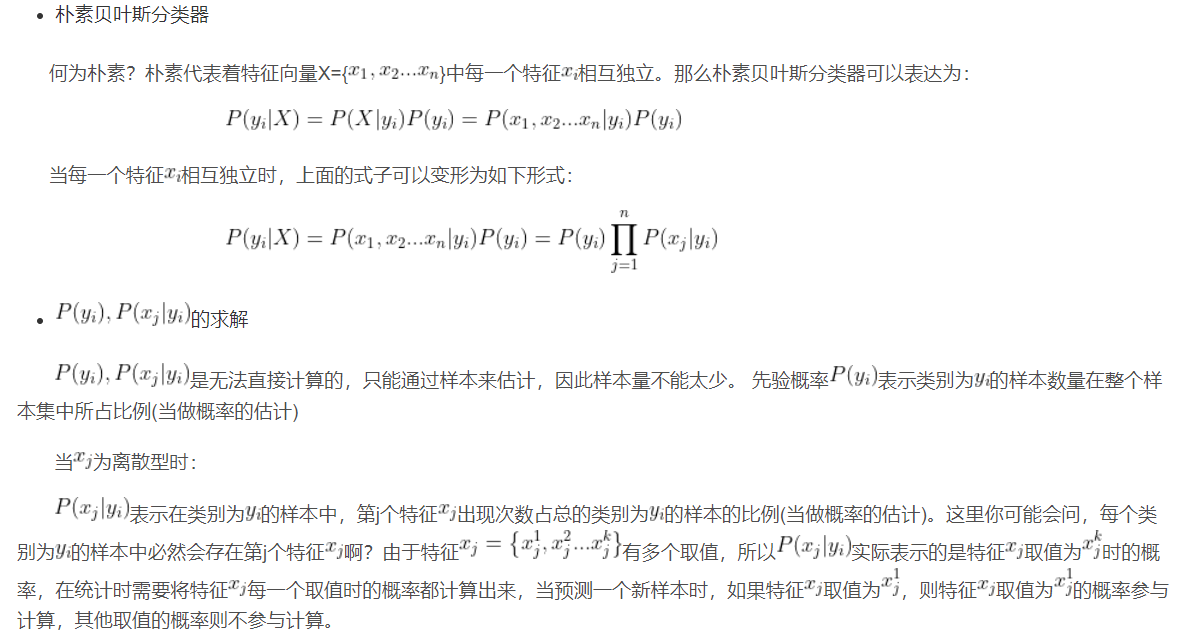

1.3 朴素贝叶斯分类器
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
和其他数据挖掘或者模式识别中采用的分类器相同,应用贝叶斯分类器对对象或者数据进行分类的过程可以分成两步:第一步,对模型的训练,即从样本数据中进行学习;第二步是用训练出的模型对数据或者对象进行分类。在模型的训练过程以及后续的识别过程中,模型计算的复杂度会影响计算的效率以及结果。对于贝叶斯分类器而言,往往需要进行简化,本文采用主成分分析法来减少贝叶斯分类器的输入属性数目,从而减少训练分类器所消耗的时间。

2 线性分类器的原理和建立
2.1线性分类器的原理
当样本通过变换映射为特征向量以后,它就成为了特征空间中的点。而由于每个类中的样本会具有某些共性,即特征会有不同,那么属于一个类的样本集的点集,总是会与别的类的]点集相分离,那么如果我们可以找到一个函数,能够把不同的点集相分离,那我们的任务也就解决了。由于判别函数法不依赖于概率密度分布的统计学知识,我们可以理解为将样本通过他们的特征用几何方法,将整个空间分解为不同类的子空间。
判别函数法可以根据边界所代表的函数划分为线性和非线性分类器。由于线性分类器涉及数学方法较为简单,实现更简便,我们选取了线性分类器作为本文研究方向。
凤摘录对于手写数字识别,我们可以知道一共有10类模式to,t1…tg,而我们预处理后,共有49个特征值,那么我们可以用X=(X1,…x49)来表示样本。由于有10个模式类,那么线性判别函数形式为:
在这里插入图片描述
由于有10个模式类我们就需要给出10个判别函数:d0(X),d1(X),……d9(X),若X属于第i类,则有:
在这里插入图片描述

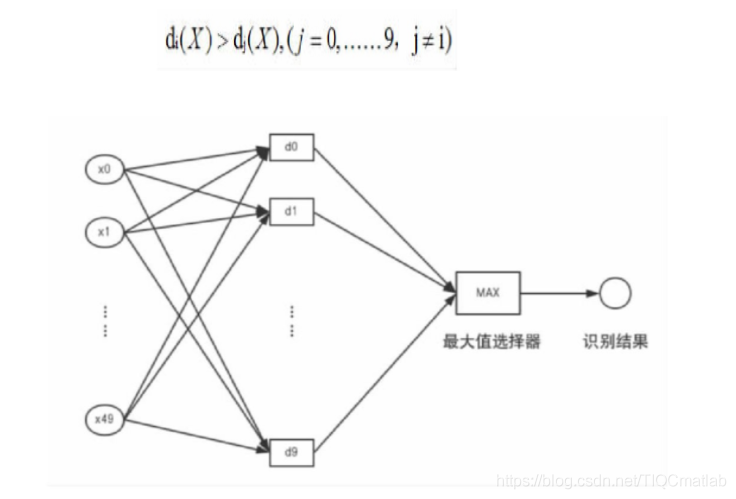

图1 线性多类分类器形式
2.2 “奖惩”算法
我们使用判别函数最大值的方式,由于手写数字识别的10个类,我们需要10个函数。
若在第k次迭代时,样品X(k)属于ti类,在“奖惩算法”中,我们需要对10个函数都进行计算。
2.2.1 若di[X(k)]>dj[X(k)]则权矢量不需要加以修正。
在这里插入图片描述
2.2.2 若di[X(k)]≤dj[X(k)]则按下式进行修正:
在这里插入图片描述
2.3 测试结果
以10000个样本作为测试集,进行测试,得到数据如下:
在这里插入图片描述
我们可以看到,在训练集样本容量增加超过10000后,正确率可达到84%上下波动,在测试了25000和35000个样本后,我们发现在训练集容量为30000,达到极大值82.41%。随着样本集容量增加,训练时间也会相应增加,每增加10000个样本,训练时间增加量会递增,但总体在0.5s以内,扔在可控范围之内。虽然得到了能够接受的训练成果,而且运算速度较快,算法实现简单,但是这样的正确率显然是不足以投入实际应用中去的。

二、部分源代码

function varargout = Classification(varargin)
% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name',       mfilename, ...
                   'gui_Singleton',  gui_Singleton, ...
                   'gui_OpeningFcn', @Classification_OpeningFcn, ...
                   'gui_OutputFcn',  @Classification_OutputFcn, ...
                   'gui_LayoutFcn',  [] , ...
                   'gui_Callback',   []);
if nargin && ischar(varargin{1})
    gui_State.gui_Callback = str2func(varargin{1});
end

if nargout
    [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
    gui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT


% --- Executes just before Classification is made visible.
function Classification_OpeningFcn(hObject, eventdata, handles, varargin)
handles.output = hObject;
% Update handles structure
guidata(hObject, handles);

%--------------------------------------------------------------------------
global flag
flag=0;

if exist('template.mat','file')~=0
    load template pattern;
else
    pattern(1,1).num=0;
    pattern(1,1).feature=[];

    pattern(1,2).num=0;
    pattern(1,2).feature=[];

    pattern(1,3).num=0;
    pattern(1,3).feature=[];

    pattern(1,4).num=0;
    pattern(1,4).feature=[];

    pattern(1,5).num=0;
    pattern(1,5).feature=[];

    pattern(1,6).num=0;
    pattern(1,6).feature=[];

    pattern(1,7).num=0;
    pattern(1,7).feature=[];

    pattern(1,8).num=0;
    pattern(1,8).feature=[];

    pattern(1,9).num=0;
    pattern(1,9).feature=[];

    pattern(1,10).num=0;
    pattern(1,10).feature=[];
    save template pattern;
end
%------------------------------------------------------------------------

% --- Outputs from this function are returned to the command line.
function varargout = Classification_OutputFcn(hObject, eventdata, handles)
varargout{1} = handles.output;


%--------------------------------------------------------------------------
%手写板实现---按下左键开始画直线
function figure1_WindowButtonDownFcn(hObject, eventdata, handles)
%clc

global flag
global pos0  %
global x0 y0

pos0=get(handles.WritingAxes,'currentpoint');
x0=pos0(1,1);
y0=pos0(1,2);
if (pos0(1,1)>=0&pos0(1,1)<=100) && (pos0(1,2)>=0&pos0(1,2)<=100)
    flag=1;
end
%--------------------------------------------------------------------------



%--------------------------------------------------------------------------
function figure1_WindowButtonMotionFcn(hObject, eventdata, handles)
%clc
%手写板实现---移动鼠标进行画线实现的程序

global flag
global pos0
global x0 y0

 pos=get(handles.WritingAxes,'currentpoint');
 x=pos(1,1);
 y=pos(1,2);
 if flag && (pos(1,1)>=0&pos(1,1)<100) && (pos(1,2)>=0&pos(1,2)<100)
      line(x,y, 'marker', '.','markerSize',18, 'LineStyle','-','LineWidth',2,'Color','Black');
      if x>x0
          stepX=0.1;
      else
          stepX=-0.1;
      end
      if y>y0
          stepY=0.1;
      else
          stepY=-0.1;
      end
      X=x0:stepX:x;

      if abs(x-x0)<0.01
          Y=y0:stepY:y;
      else
         Y=(y-y0)*(X-x0)/(x-x0)+y0;
      end
      line(X ,Y, 'marker', '.','markerSize',18, 'LineStyle','-','LineWidth',2,'Color','Black');
      x0=x;
      y0=y;
      pos0=pos;
 else
      flag=0;
 end
 %-------------------------------------------------------------------------



 %-------------------------------------------------------------------------
function figure1_WindowButtonUpFcn(hObject, eventdata, handles)
%clc
%手写板实现程序---释放鼠标左键结束画线的程序
global flag
flag=0;

%global data
data=[];
Img=getframe(handles.WritingAxes);
imwrite(Img.cdata,'当前手写数字.bmp','bmp');
I=imread('当前手写数字.bmp');
I=rgb2gray(I);
I=im2bw(I);
imwrite(I,'当前手写数字.bmp','bmp');
I=imread('当前手写数字.bmp');
data=GetFeature(I);
%--------------------------------------------------------------------------
function y=BayesLeastRisk(data)
clc;
load template pattern;

%将数字特征转化为01两个数值表示
for i=1:10
    for j=1:25
        for k=1:pattern(1,i).num
            if pattern(1,i).feature(j,k)>0.1
               pattern(1,i).feature(j,k)=1;
            else
                pattern(1,i).feature(j,k)=0;
            end
        end
    end
end

[pc_template,pc_data]=pcapro(data); %主成分分析
temp=0;
for i=1:10
    pattern(1,i).feature=pc_template(:,temp+1:temp+pattern(1,i).num);
    temp=temp+pattern(1,i).num;
end


%求协方差矩阵、协方差矩阵的逆矩阵、协方差矩阵的行列式
s_cov=[];
s_inv=[];
s_det=[];

for i=1:10
    s_cov(i).data=cov(pattern(1,i).feature');
    s_inv(i).data=inv(s_cov(i).data);
    s_det(i)=det(s_cov(i).data);
end





  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126
  • 127
  • 128
  • 129
  • 130
  • 131
  • 132
  • 133
  • 134
  • 135
  • 136
  • 137
  • 138
  • 139
  • 140
  • 141
  • 142
  • 143
  • 144
  • 145
  • 146
  • 147
  • 148
  • 149
  • 150
  • 151
  • 152
  • 153
  • 154
  • 155
  • 156
  • 157
  • 158
  • 159
  • 160
  • 161
  • 162
  • 163
  • 164
  • 165
  • 166
  • 167
  • 168
  • 169
  • 170
  • 171
  • 172
  • 173
  • 174
  • 175
  • 176
  • 177
  • 178
  • 179
  • 180
  • 181
  • 182
  • 183
  • 184
  • 185
  • 186
  • 187
  • 188

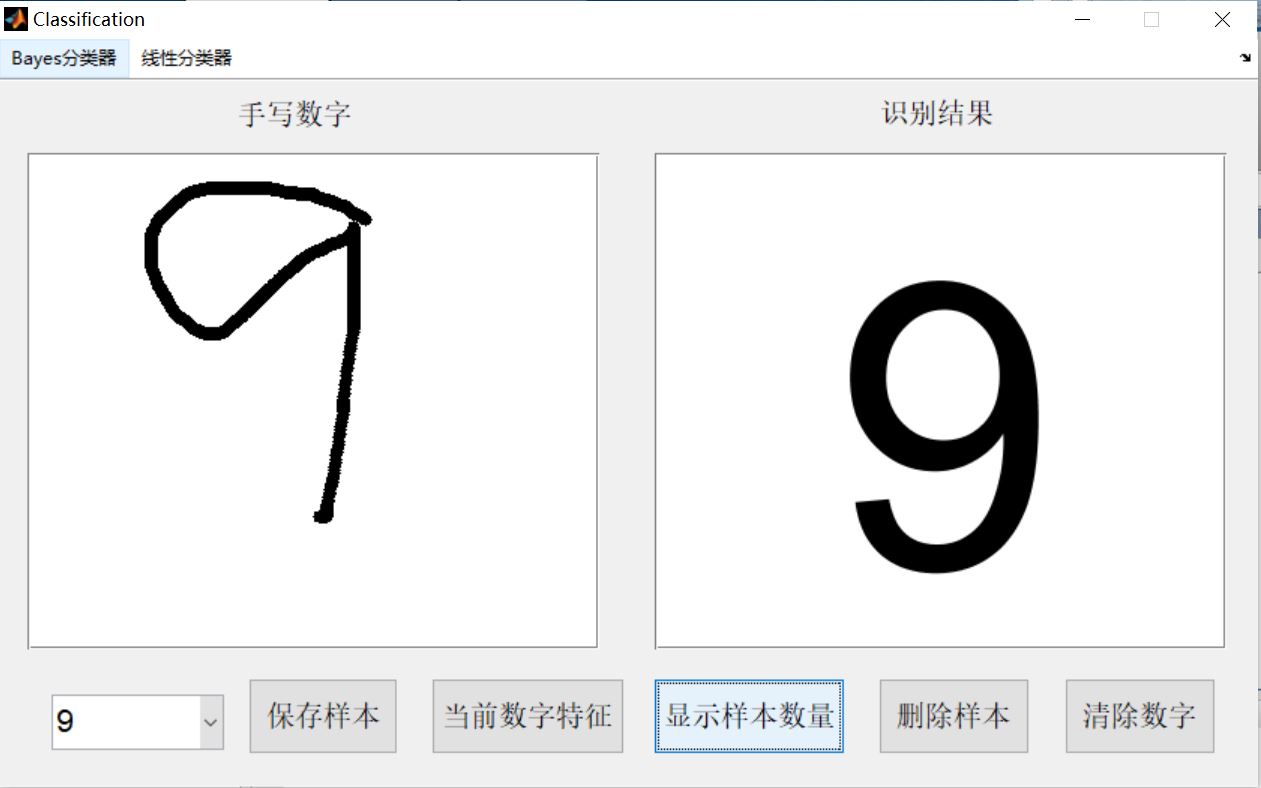

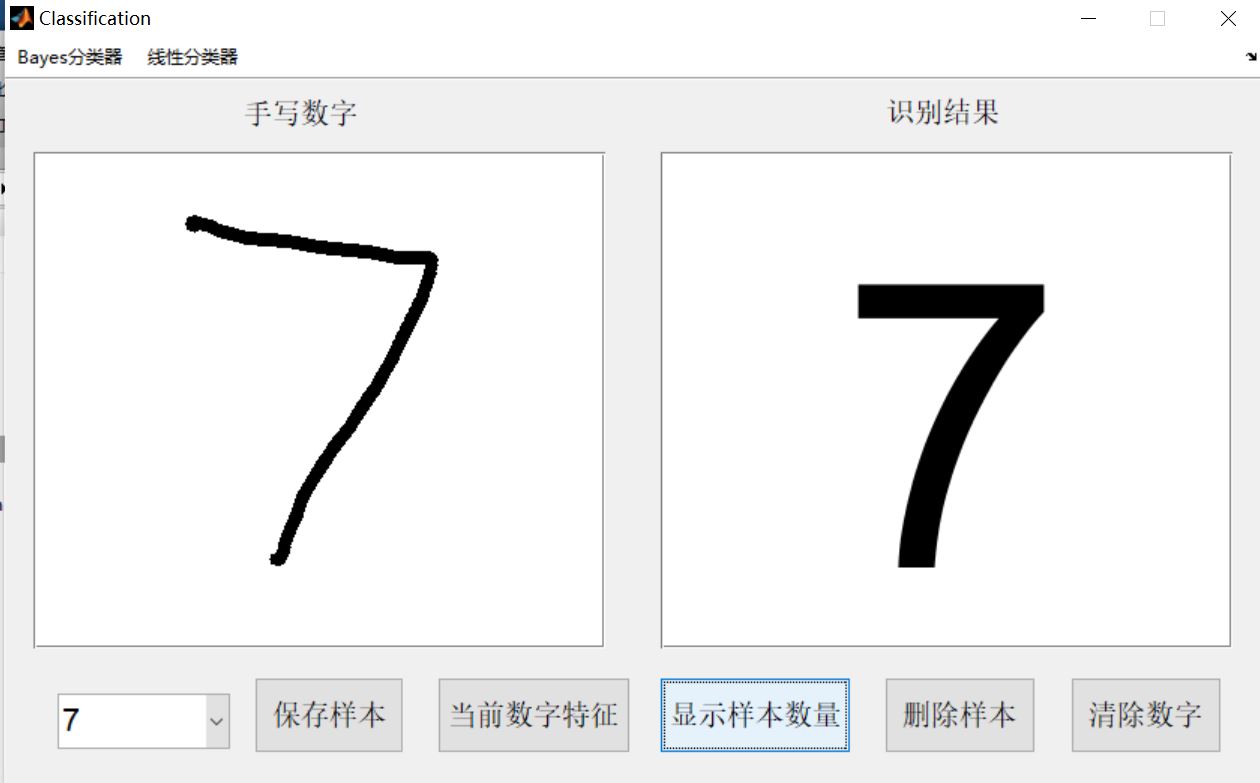

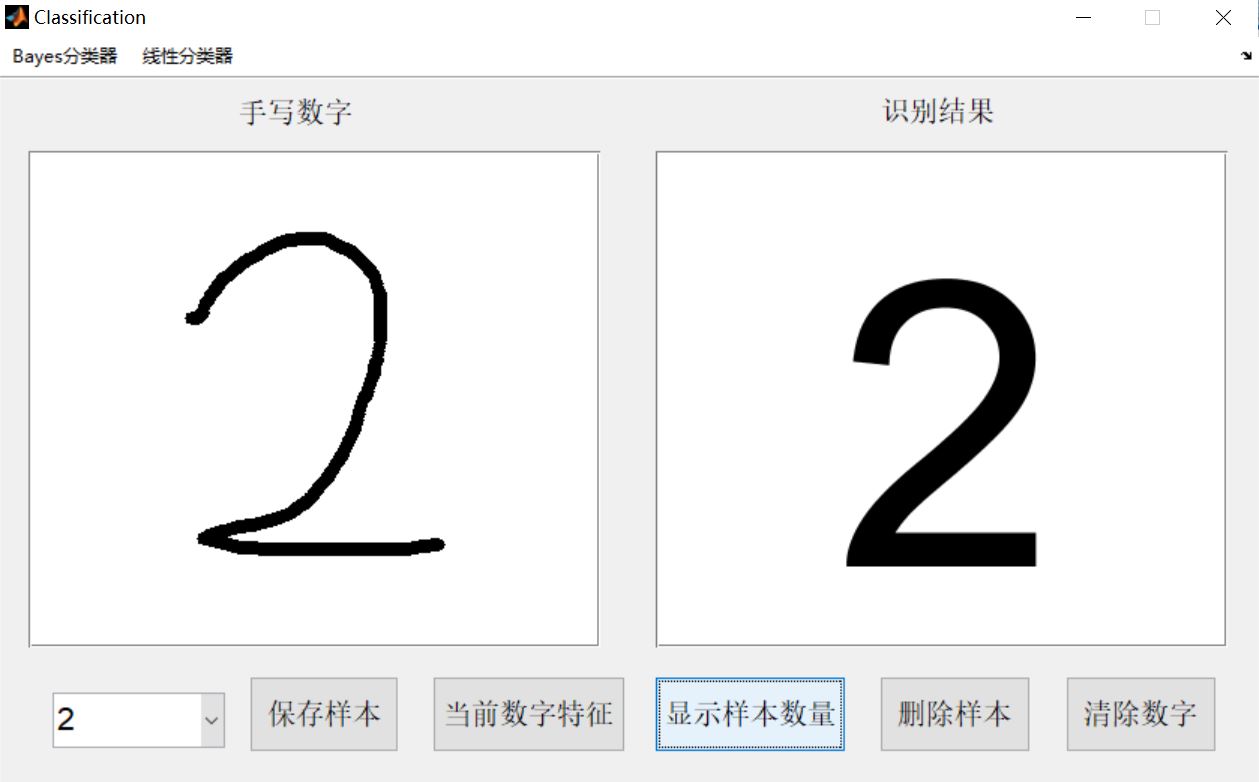

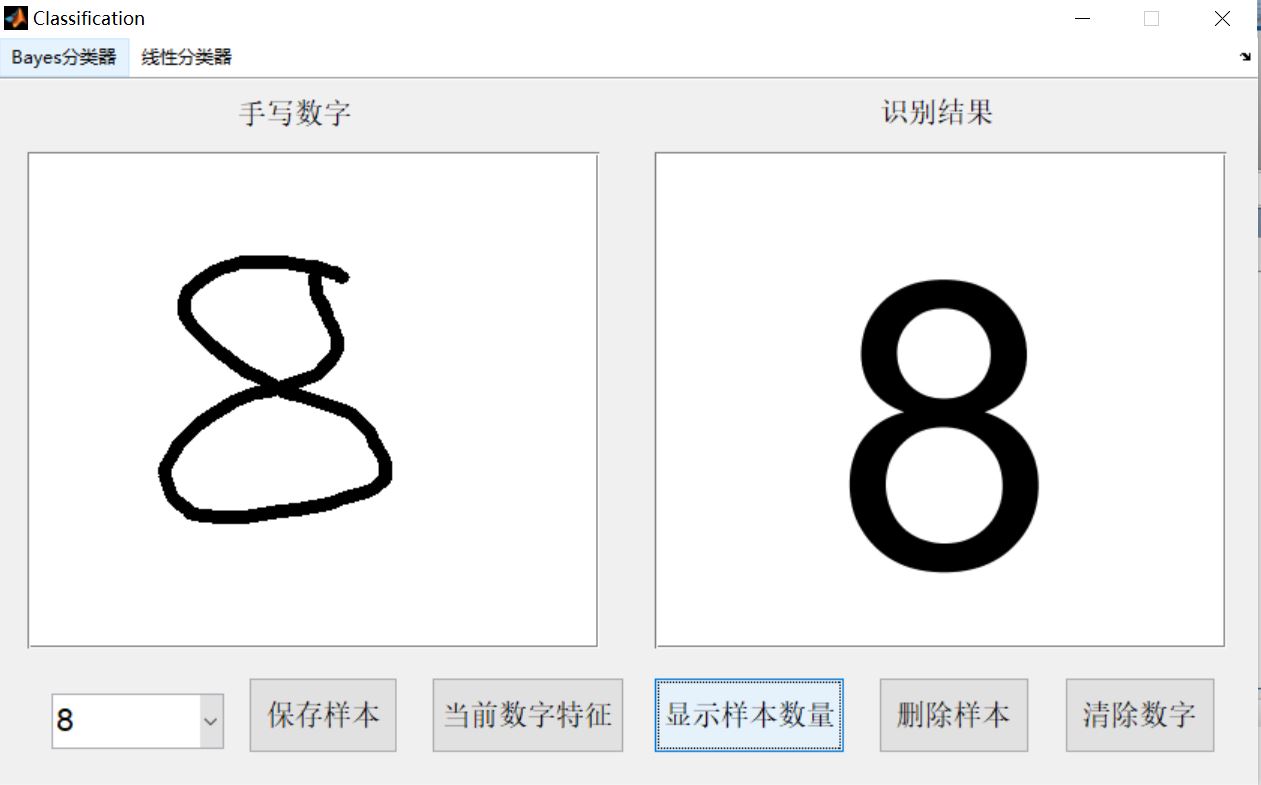

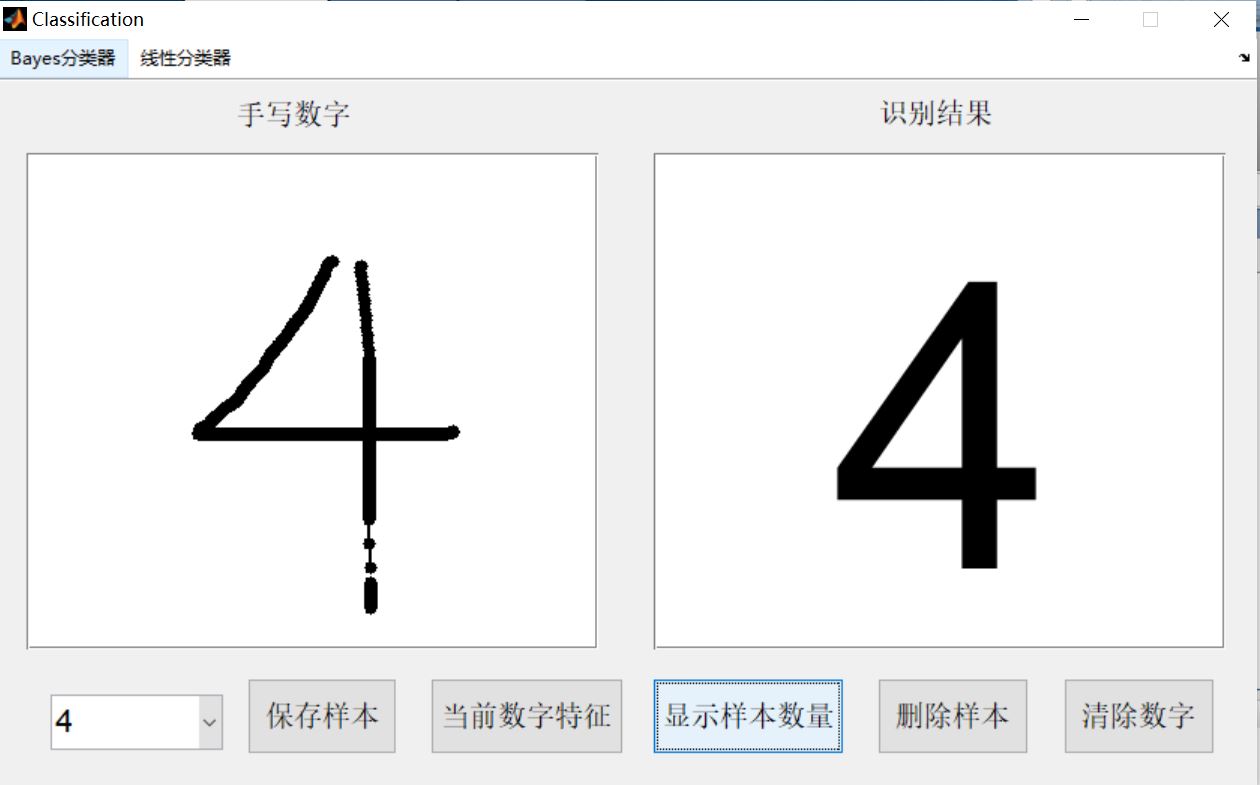

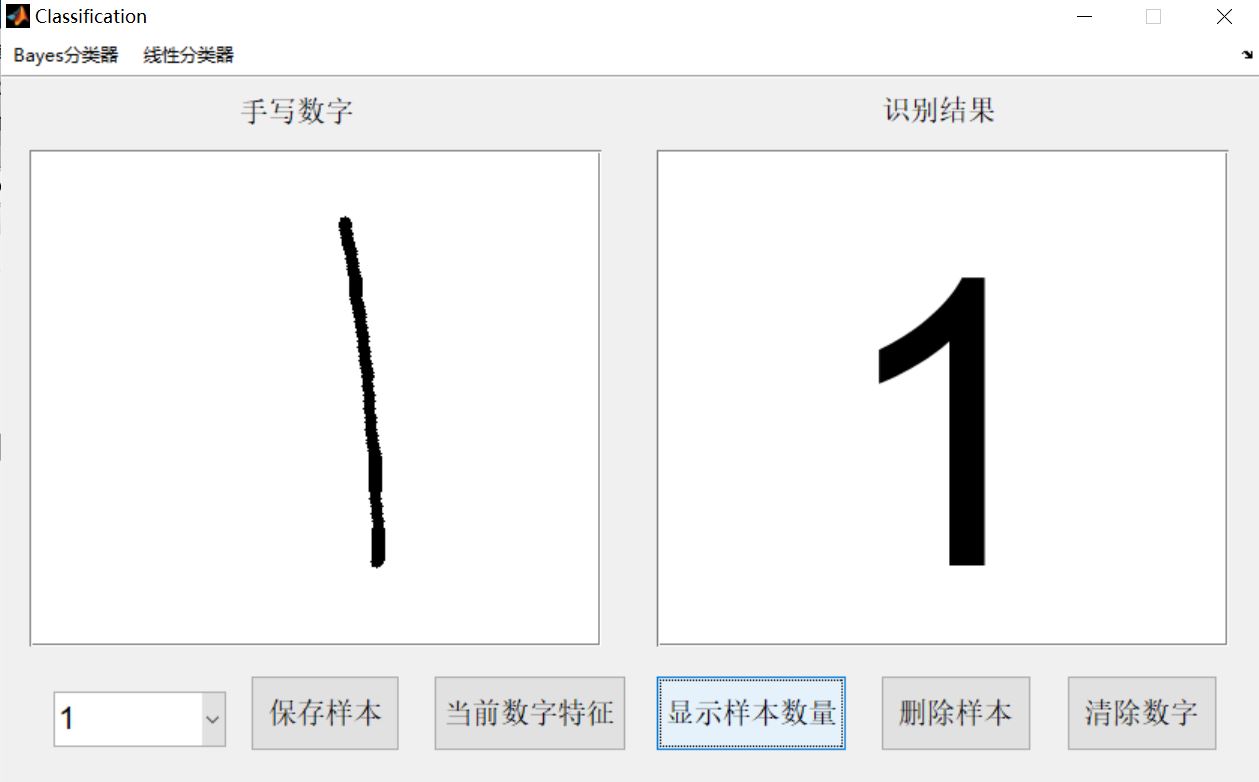

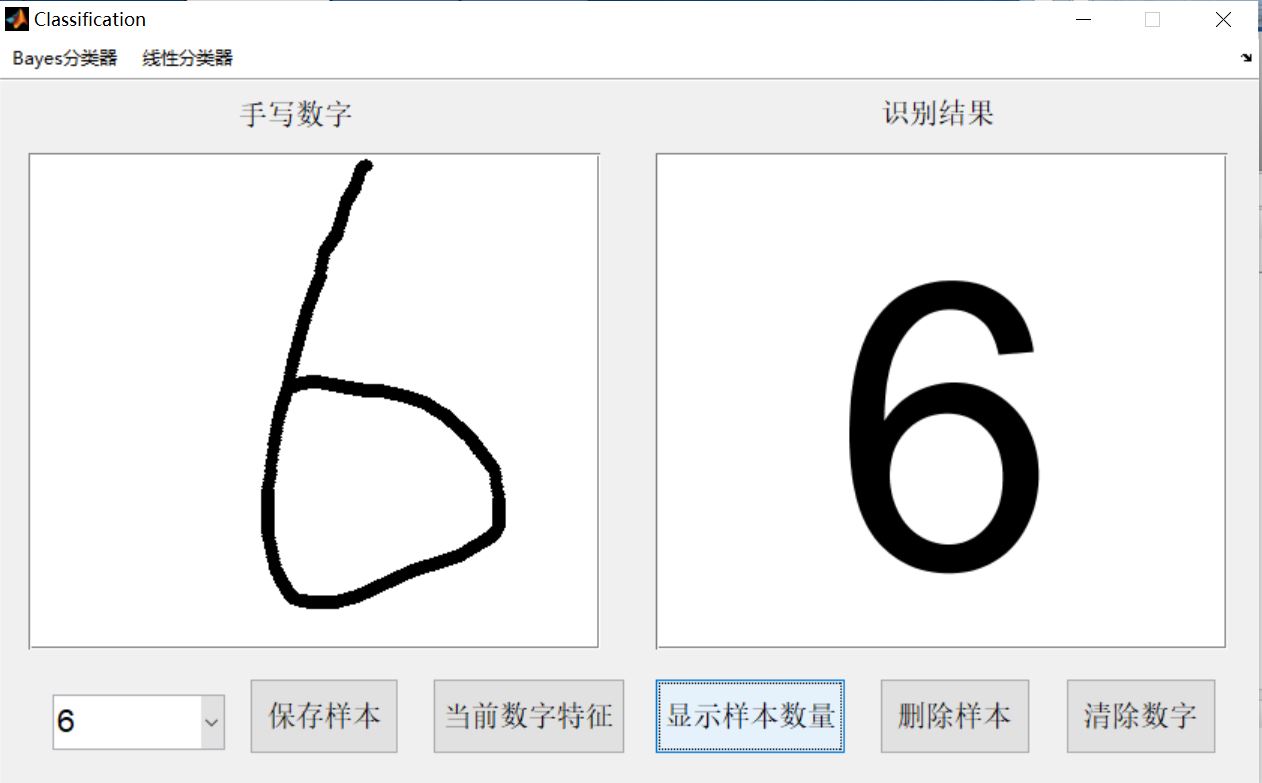

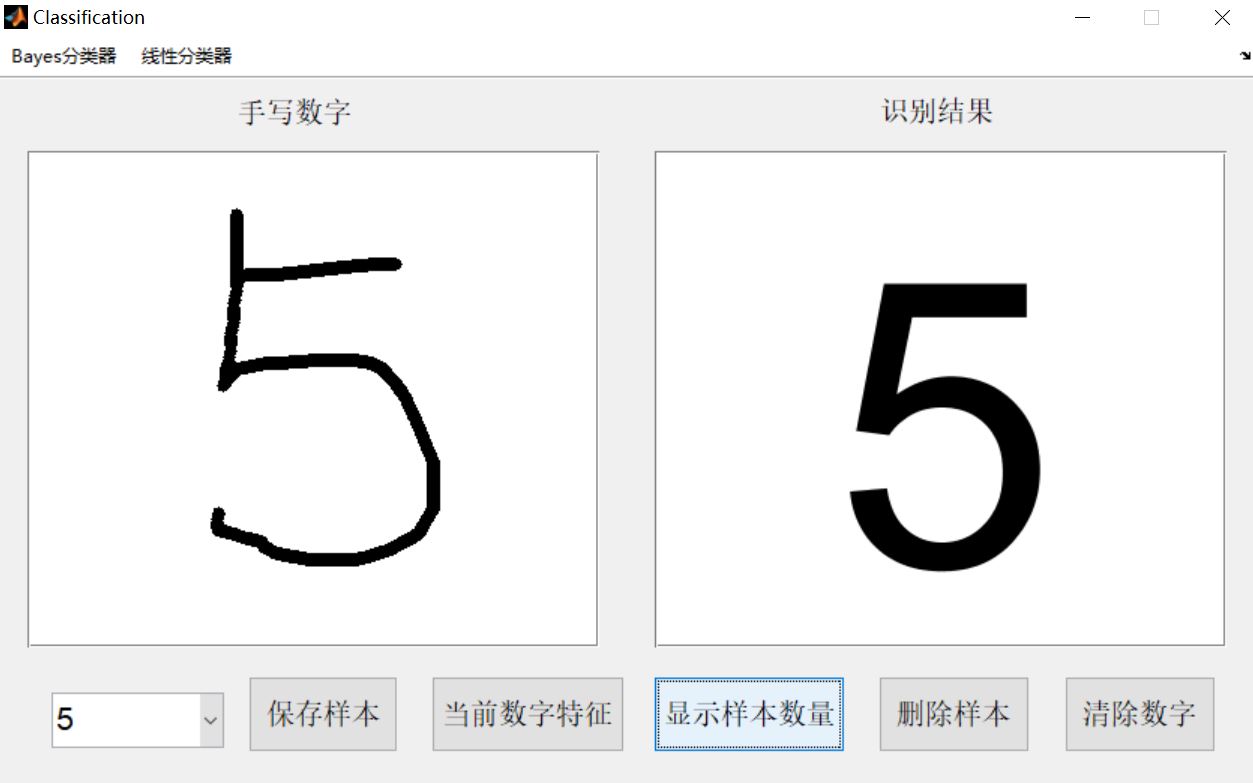

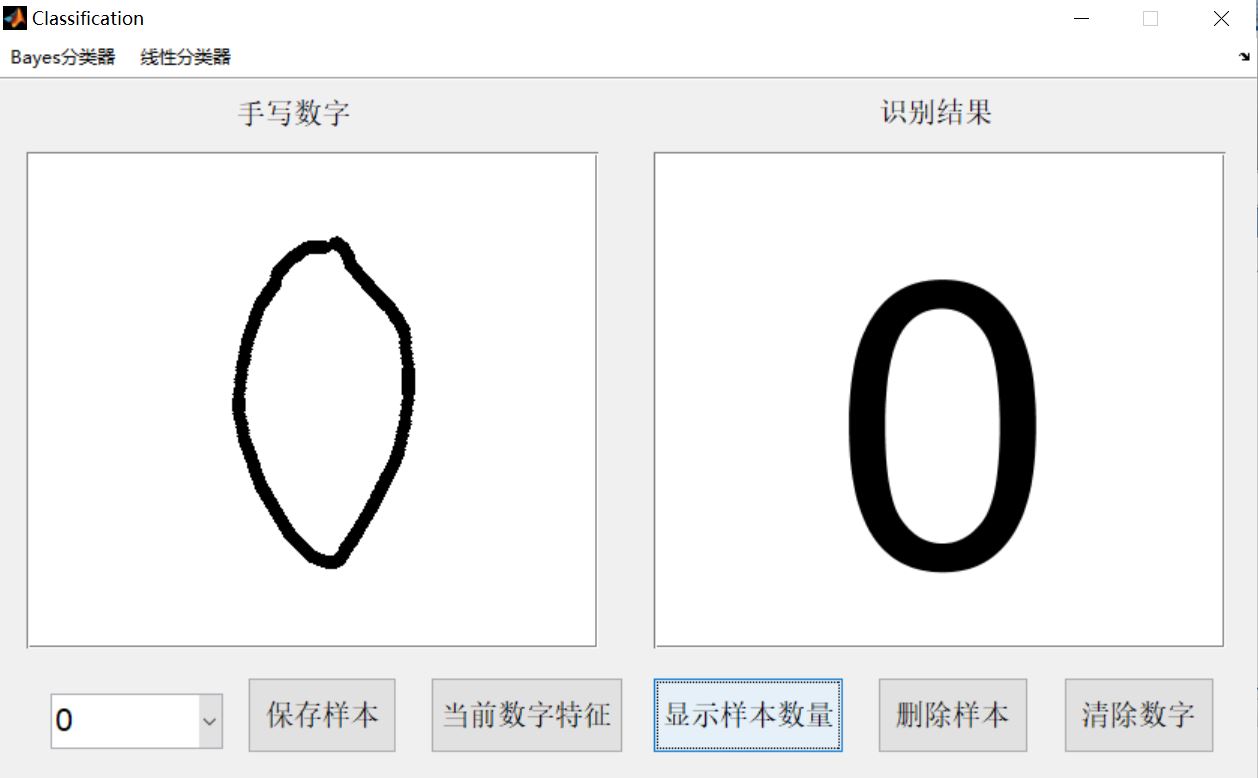

三、运行结果

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社,2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社,2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社,2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社,2015.
