【杆号识别】基于matlab铁路接触网系统杆号识别【含Matlab源码 1056期】

一、获取代码方式

获取代码方式1：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

获取代码方式2：
完整代码已上传我的资源：【杆号识别】基于matlab铁路接触网系统杆号识别【含Matlab源码 1056期】

备注：
订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、部分源代码

clc;clear;close all;

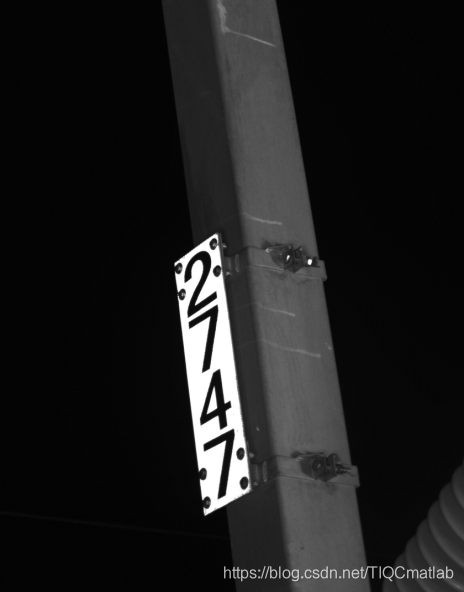

img_rgb=imread('支柱杆号.png');
I=img_rgb;
%% 灰度化及二值化
I1=rgb2gray(I);
I1=im2bw(I1);
I1=ROI(I1,3,10);
I1=bwareaopen(I1,100);
%% 垂向矫正
tic
BW=edge(I1,'canny');
[H,T,R]=hough(BW);
P=houghpeaks(H,4,'threshold',ceil(0.3*max(H(:))));
lines=houghlines(BW,T,R,P,'FillGap',50,'MinLength',7);
max_len = 0;
hold on;
for k=1:length(lines)
    xy=[lines(k).point1;lines(k).point2];
    len=norm(lines(k).point1-lines(k).point2);
    Len(k)=len;
    if (len>max_len)
        max_len=len;
        xy_long=xy;
    end
end
[~,Index1]=max(Len(:));
K1=-(lines(Index1).point1(2)-lines(Index1).point2(2))/...
    (lines(Index1).point1(1)-lines(Index1).point2(1));
angle=atan(K1)*180/pi;
I1 = imrotate(I1,-angle-90,'loose');
I1=ROI(I1,5,5);
%% 几何矫正
I1=Ajust(I1);
x=Xtrait(I1);
Lx=length(x);
for i=1:Lx-1
    if x(i)>=x(i+1)
        break
    end
end
nX1=i;
for i=1:Lx-1-nX1
    if x(Lx-i)>=x(Lx-i-1)
        break
    end
end
nX2=Lx-i;
I1=I1(:,nX1:nX2);
%% 移除小对象
I1=~I1;
I1=bwareaopen(I1,400);
I1=~I1;
%% ROI
I1=~I1;
I1=ROI(I1,1,1);

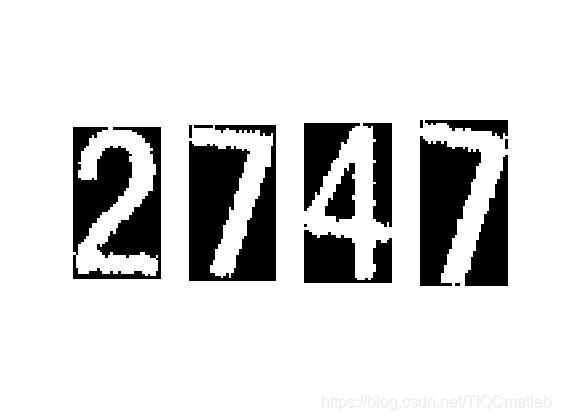

%% 切割
y=Ytrait(I1);
Py0=1;
figure();title('分割后');
for i=1:4
    while ((y(Py0)<1)&&(Py0<length(y)))
        Py0=Py0+1;
    end
    Py1=Py0;
    while (((y(Py1)>=2)&&(Py1<length(y)))||((Py1-Py0)<50))
        Py1=Py1+1;
    end
    Z=I1(Py0:Py1,:,:);
    Py0=Py1;
    subplot(1,4,i),imshow(Z);
    switch strcat('Z',num2str(i))
        case 'Z1'
            PIN1=Z;
        case 'Z2'
            PIN2=Z;
        case 'Z3'
            PIN3=Z;
        otherwise
            PIN4=Z;
    end
end
%% 分割后预处理

n1=CCmatching(PIN1);
n2=CCmatching(PIN2);
n3=CCmatching(PIN3);
n4=CCmatching(PIN4);
marknumber=n1*1000+n2*100+n3*10+n4;
output=num2str(marknumber);
disp(strcat('支柱杆号是：',output));
toc
function y=Xajust(x,m,n)
%%Xajust函数根据hough变换通过识别直线的方法矫正二值化图像x的水平方向
%m表示要提取的直线个数
%n表示figure(n)的n
bw=double(x);
BW=edge(bw,'canny');
[H,T,R]=hough(BW);
figure(n),subplot(1,3,1),imshow(H,[],'XData',T,'YData',R,'InitialMagnification','fit');%'InitialMagnification'是设置图片显示初始放大率，100表示100%显示，这里的'fit'表示图片根据窗口的大小来显示
xlabel('\theta'),ylabel('\rho');
axis on, axis normal,hold on;%axis on表示显示坐标轴上的标记、单位和格栅；axis normal表示恢复坐标系的大小，取消对单元格的限制
P=houghpeaks(H,m,'threshold',ceil(0.3*max(H(:))));
x=T(P(:,2)); y = R(P(:,1));
plot(x,y,'s','color','white');
lines=houghlines(BW,T,R,P,'FillGap',50,'MinLength',7);%合并距离小于50的线段，丢弃所有长度小于7的直线段
subplot(1,3,2),imshow(BW),title('直线标识图像');
max_len = 0;
hold on;
for k=1:length(lines)
    xy=[lines(k).point1;lines(k).point2];
    % 标出线段
    plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green');
    % 标出线段的起始和终端点
    plot(xy(1,1),xy(1,2),'x','LineWidth',2,'Color','yellow');
    plot(xy(2,1),xy(2,2),'x','LineWidth',2,'Color','red');
    len=norm(lines(k).point1-lines(k).point2);
    Len(k)=len;
    if (len>max_len)
        max_len=len;
        xy_long=xy;
    end
end
% 强调最长的部分
plot(xy_long(:,1),xy_long(:,2),'LineWidth',2,'Color','blue');
[~,Index1]=max(Len(:));
% 最长线段的起始和终止点
x1=[lines(Index1).point1(1) lines(Index1).point2(1)];
y1=[lines(Index1).point1(2) lines(Index1).point2(2)];
%% 求得线段的斜率
s_s=zeros(X,1);
s_e=zeros(X,1);
for i=1:X
    for j=1:Y
        if x(j,i)==1
            break;
        end
    end
    s_s(i,1)=j;
end
for i=1:X
    for j=1:Y
        if x(Y-j+1,i)==1
            break;
        end
    end
    s_e(i,1)=Y-j+1;
end









1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

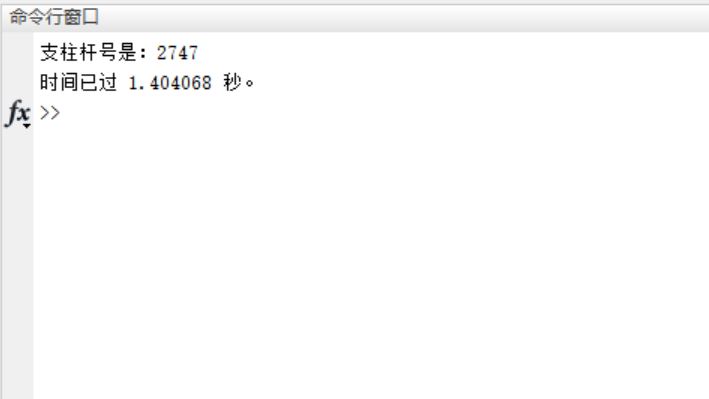

三、运行结果

四、备注

版本：2014a
