【数字信号去噪】基于matlab奇异值分解（SVD）数字信号降噪【含Matlab源码 1020期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源： 【数字信号去噪】基于matlab奇异值分解（SVD）数字信号降噪【含Matlab源码 1020期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、简介

基于SVD（奇异值分解）的去噪声技术属于子空间算法的一种。简单的来说我们希望将带噪信号向量空间分解为分别由纯净信号主导和噪声信号主导的两个子空间，然后通过简单地去除落在“噪声空间”中的带噪信号向量分量来估计纯净信号。要将带噪信号向量空间分解为“信号子空间”和“噪声子空间”，可以采用线性代数中的正交矩阵分解技术，特别是奇异值分解（SVD）和特征值分解（EVD）。

三、部分源代码

clear;

% 调用MATLAB中含有噪声的数据文件 leleccum;
load leleccum;

index=1:3000;
x=leleccum(index);
N=8;
slength = length(x);
M=slength-100;
subplot(221);plot(x(1:M));
title('原始信号');

% 形成数据矩阵；
Signal=zeros(N,M);
for i=1:N
   Signal(i,:)=x(i:M+i-1);
end

% 对数据矩阵作特征值分解；
[U, S, V]=svd(Signal);
d=diag(S(1:N,1:N));

subplot(222);stem(d);
title('特征值');
for i=1:N
   if d(i)<mean(d)
      d(i)=0;
   end
end
stemp=S;
stemp(1:8,1:8)=diag(d);
Sf=U*stemp*V';
subplot(223);plot(Sf(1,:));
title('滤波之后的信号；阈值为特征值的平均值');
d=diag(S(1:N,1:N));
for i=1:N
      if d(i)<=median(d)
      d(i)=0;
   end
end
% 声波信号降噪处理

 function [TempData,Sample] =ReadData(FileName)


%数据读取，数据格式为特检院检测仪存储格式
% FileName='SR10-100021-SPL-5-4.dat';
fid=fopen(FileName,'rb');
%读取文件头


% 采样时间结构

Sample_Time = struct('year',{2009},'month',{1},	'day',{22},'hour',{12},'minute',{12},'second',{12}) ;%定义采样时间格式
SensorAddr=fread(fid,1,'int32');%传感器地址
fseek(fid,4,'bof');%数据文件头长度为44字节
Sample_Time.year=fread(fid,1,'int32');
Sample_Time.month=fread(fid,1,'int32');
Sample_Time.day=fread(fid,1,'int32');
Sample_Time.hour=fread(fid,1,'int32');
Sample_Time.minute=fread(fid,1,'int32');
Sample_Time.second=fread(fid,1,'int32');
GroupOrder=fread(fid,1,'int8');   %读取的批次，0xff表示实时采样数据
startPack=fread(fid,1,'int8');   %起始包号，0～255
totalPack=fread(fid,1,'int8');   %总包数，0～255，0表示256包
location=fread(fid,1,'int8');   %/GPS定位信息

%设备配置信息结构 Device_Config
Device_Config.group=fread(fid,1,'int8'); %批号
Device_Config.year=fread(fid,1,'int8');%年
Device_Config.month=fread(fid,1,'int8');%月
Device_Config.day=fread(fid,1,'int8');%日
Device_Config.hour=fread(fid,1,'int8');%时
Device_Config.minute=fread(fid,1,'int8');%分
Device_Config.second=fread(fid,1,'int8');%秒
Device_Config.repeat=fread(fid,1,'int8');%次数
Device_Config.interval=fread(fid,1,'int8');%间隔
Device_Config.sampleLen=fread(fid,1,'int8');%采样长度
Device_Config.speed=fread(fid,1,'int8');%采样速度
Device_Config.gain=fread(fid,1,'int8');%增益

fseek(fid,44,'bof');%数据文件头长度为44字节
Count=261120;%数据长度
[TempData,Count]=fread(fid,'int16');

TempData=TempData*2.5/2048;

%得到数据长度
switch Device_Config.sampleLen
    case {8}
        Sample.Len='512KB';
    case {9}
        Sample.Len='512KB';
    case {10}
        Sample.Len='512B';
    case {11}
        Sample.Len='1024B';
end
 %   //采样速度
    switch Device_Config.speed
        case {1}
            Sample.Frequency = '500k';
        case {2}
            Sample.Frequency = '250k';
        case {3}
            Sample.Frequency = '125k';
        case {4}
            Sample.Frequency = '62.5k';
    end

  %   //增益

    switch Device_Config.gain
        case {0}
            Sample.Gain = 1;
        case {1}
            Sample.Gain = 4;
        case {2}
            Sample.Gain = 16;
        case {3}
            Sample.Gain = 64;
        case {4}
            Sample.Gain = 10;
        case {5}
            Sample.Gain = 40;
        case {6}
            Sample.Gain = 160;
        case {7}
            Sample.Gain = 640;
        case {8}
            Sample.Gain = 100;
        case {9}
            Sample.Gain = 400;
        case {10}
            Sample.Gain = 1600;
        case {11}
            Sample.Gain = 6400;
    end











1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

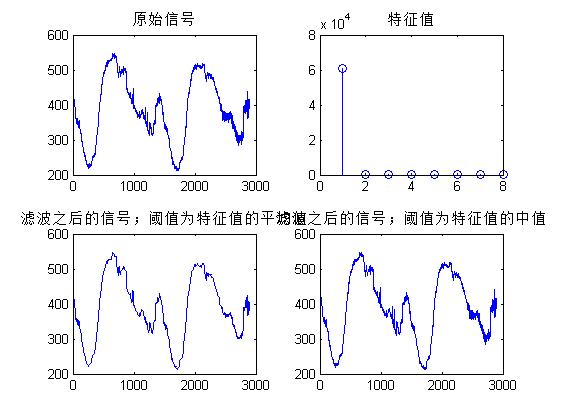

四、运行结果

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
