【聚类分析】基于matlab交通干道车流量FCM聚类分析及预测【含Matlab源码 1141期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【聚类分析】基于matlab交通干道车流量FCM聚类分析及预测【含Matlab源码 1141期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：
订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、FCM聚类分析简介

伴随着模糊集理论的形成、发展和深化，RusPini率先提出模糊划分的概念。以此为起点和基础，模糊聚类理论和方法迅速蓬勃发展起来。针对不同的应用，人们提出了很多模糊聚类算法，比较典型的有基于相似性关系和模糊关系的方法、基于模糊等价关系的传递闭包方法、基于模糊图论的最大支撑树方法，以及基于数据集的凸分解、动态规划和难以辨别关系等方法。然而，上述方法均不能适用于大数据量的情况，难以满足实时性要求较高的场合，因此实际应用并不广泛。

模糊聚类分析按照聚类过程的不同大致可以分为三大类：

(1)基于模糊关系的分类法：其中包括谱系聚类算法(又称系统聚类法)、基于等价关系的聚类算法、基于相似关系的聚类算法和图论聚类算法等等。它是研究比较早的一种方法，但是由于它不能适用于大数据量的情况，所以在实际中的应用并不广泛。

(2)基于目标函数的模糊聚类算法：该方法把聚类分析归结成一个带约束的非线性规划问题，通过优化求解获得数据集的最优模糊划分和聚类。该方法设计简单、解决问题的范围广，还可以转化为优化问题而借助经典数学的非线性规划理论求解，并易于计算机实现。因此，随着计算机的应用和发展，基于目标函数的模糊聚类算法成为新的研究热点。

(3)基于神经网络的模糊聚类算法：它是兴起比较晚的一种算法，主要是采用竞争学习算法来指导网络的聚类过程。

在介绍算法之前，先介绍下模糊集合的知识。

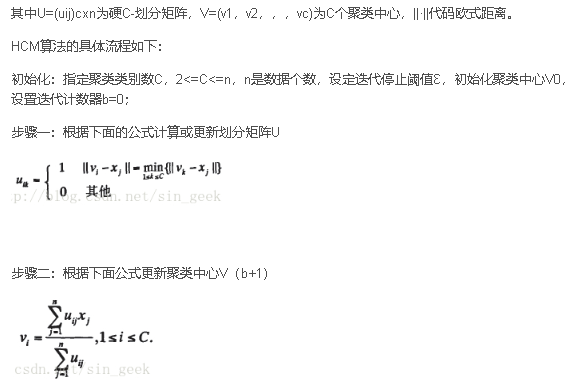

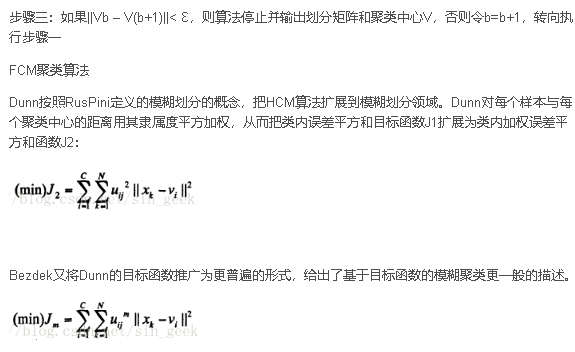

HCM聚类算法

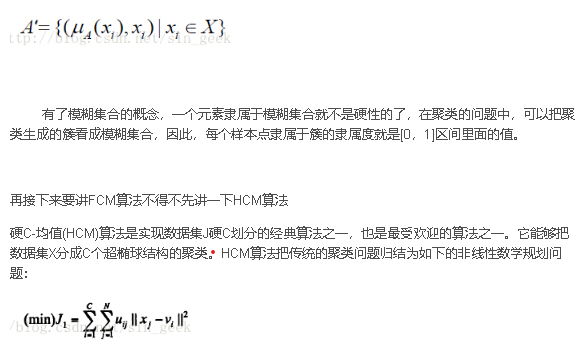

    首先说明隶属度函数的概念。隶属度函数是表示一个对象x 隶属于集合A 的程度的函数，通常记做μA(x)，其自变量范围是所有可能属于集合A 的对象（即集合A 所在空间中的所有点），取值范围是[0,1]，即0<=μA(x)，μA(x)<=1。μA(x)=1 表示x 完全隶属于集合A，相当于传统集合概念上的x∈A。一个定义在空间X={x}上的隶属度函数就定义了一个模糊集合A，或者叫定义在论域X={x}上的模糊子集A’。对于有限个对象x1，x2，……，xn 模糊集合A’可以表示为：






1


FCM算法流程图

FCM算法是目前比较流行的一种模糊聚类算法，究其原因大致有以下几个方面：首先，模糊C—均值泛函Jm仍是传统硬C一均值泛函J1的自然推广；硬C一均值泛函J1是一个应用十分广泛的聚类准则，对其在理论上的研究己经相当完善，这就为Jm的研究提供了良好的条件；数学上看，Jm与RS的希尔伯特空间结构(正交投影和均方逼近理论)有密切的关系，因此比其它泛函有更深厚的数学基础；最后，也是最重要的是该目标函数不仅在许多领域获得了非常成功的应用，而且以FCM算法为基础，人们提出的基于其它原型的模糊聚类算法，形成了一大批FCM类型的算法：如模糊C一线(FCL)、模糊C一面(FCP)等聚类算法，分别实现了对呈线状、超平面状结构模式子集(或聚类)的检测。

FCM算法应用到颜色迁移中

    钱小燕等人将聚类算法应用到色彩迁移中，提出了一种基于图像模糊颜色聚类的自适应色彩迁移算法。该算法首先将源图像和目标图像分别转换到lαβ颜色空间：利用FCM 算法把源图像和目标图像划分为具有不同颜色特征的聚类，然后分析图像中的颜色特征：分别算出每个域的匹配权值，对每个目标图像的匹配权值，从源图像中选取一个最接近域作为最佳匹配域；最后根据目标图像各聚类域与源图像中的匹配域之间的关系，引入隶属度因子，两个域的处理结果分别进行加权平均，获得色彩迁移结果。使用FCM的思想对图像进行聚类域划分的思路是：设准备处理图像I的大小是S×H，即对颜色聚类颜色分析的个数是N，N = S×H，则图像I可表示成集合，I={p1 ,p2 ...,pn }。图像被分为c类，每个类的聚类中心为V={v1,v2 ...,vc }，用uik表示像素pk隶属于聚类中心Vi的隶属度，定义图像的隶属度矩阵U。具体算法如下：






1


步骤一：把源图像和目标图像分别从RGB转换到lαβ空间。

步骤二：确定待处理图像聚类域个数c，然后初始化聚类中心。假设加权指数m=2，设定处理的最大迭代次数为50。

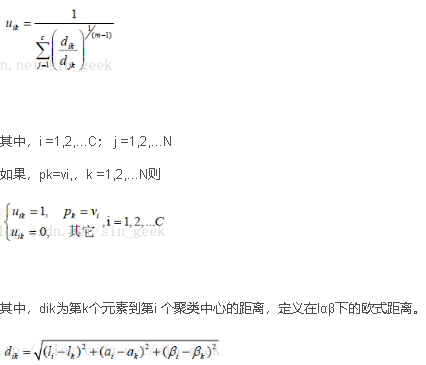

步骤三：当迭代次数T 小于50 时，根据初始化聚类中心计算隶属度矩阵。如果pk≠vi,则对于所有的vi ( i=1,2,…,C )，利用下式计算隶属度矩阵。

三、部分源代码

clear
clc
% 注释中前面带数字的地方是您可能需要改的地方。
xls_name = 'road24shiyan0604.xlsx'; % 1.要读取的Excel表格的名字
df = xlsread(xls_name);
data = df(:,2:4);
time = df(:,1)';

%% 聚类处理
% 加权重在这一部分
a = 0;
b = 0;
c = 0;
for k1 = 1:10
    a = a + 0.1;
    for k2 = 1:(10-10*a)
        b = b + 0.1;
        c = 1 - a - b;
        weight = [a,b,c];
        [U,V,objFun] = myfcm(weight, data, 3);

        %% 标记，U倒数第二行是时间，倒数第一行是类别
        U = [U; time; zeros(1,length(data))];
        for i = 1:length(data)
            u = U(1:3,i);
            idx = find(u == max(u));
            U(5,i) = idx(1);
        end
        xlswrite(xls_name, U(5,:)', ['E2:E',num2str(length(data)+1)])

        %% 画聚类图
        colors = ['y', 'm', 'c', 'r', 'g', 'b', 'w', 'k'];
        count = 0;
        figure
        for j = 1:length(data)
            count = count + 1;
            leibie = U(5,j);
            x = data(j,1);
            y = data(j,2);
            z = data(j,3);
            color = colors(ceil(count/36));
            if leibie == 1
                shape = '*';
            elseif leibie == 2
                shape = 'o';
            elseif leibie == 3
                shape = 'd';
            end
            F1 = plot3(x,y,z,[color,shape], 'MarkerSize', 15);
            hold on
        end

        hold off
    end
end
function [U, V,objFcn] = myfcm(weight, data, c, T, m, epsm)
% fuzzy c-means algorithm
% 输入： data： 待聚类数据，n行s列，n为数据个数，s为每个数据的特征数
%        c  ：  聚类中心个数
%        m  :   模糊系数
% 输出： U  :   隶属度矩阵，c行n列，元素uij表示第j个数据隶属于第i类的程度
%        V  ：  聚类中心向量，c行s列，有c个中心，每个中心有s维特征
% written by Zhang Jin
% see also  :  mydist.m  myplot.m

if nargin < 4
    T = 100;   %默认迭代次数为100
end
if nargin < 6
    epsm = 1.0e-6;  %默认收敛精度
end
if nargin < 5
    m = 2;   %默认模糊系数值为2
end

[n, s] = size(data);
% 初始化隶属度矩阵U(0),并归一化
U0 = rand(c, n);
temp = sum(U0,1);
for i=1:n
    U0(:,i) = U0(:,i)./temp(i);
end
iter = 0;
V(c,s) = 0;
U(c,n) = 0;
distance(c,n) = 0;

while( iter<T  )
    iter = iter + 1;
%    U =  U0;
    % 更新V(t)
    Um = U0.^m;
    V = Um*data./(sum(Um,2)*ones(1,s));   % MATLAB矩阵相乘啊，好东西
    % 更新U(t)
    for i = 1:c
        for j = 1:n
            distance(i,j) = mydist(data(j,:),V(i,:),weight);  % 算距离，去data的第j行
        end
    end
    U=1./(distance.^m.*(ones(c,1)*sum(distance.^(-m))));
    objFcn(iter) = sum(sum(Um.*distance.^2));
    % FCM算法停止条件
    if norm(U-U0,Inf)<epsm

end
% myplot(U,objFcn);







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107


四、运行结果

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 由伟,刘亚秀.MATLAB数据分析教程[M].清华大学出版社，2020.
[2]王岩,隋思涟.试验设计与MATLAB数据分析[M].清华大学出版社，2012.
