【人脸识别】基于matlab GUI LBP人脸识别【含Matlab源码 1282期】
一、LBP简介
LBP（Local Binary Pattern，局部二值模式）是一种用来描述图像局部纹理特征的算子；它具有旋转不变性和灰度不变性等显著的优点。它是首先由T. Ojala, M.Pietikäinen, 和D. Harwood 在1994年提出，用于纹理特征提取。而且，提取的特征是图像的局部的纹理特征；
1 LBP特征的描述

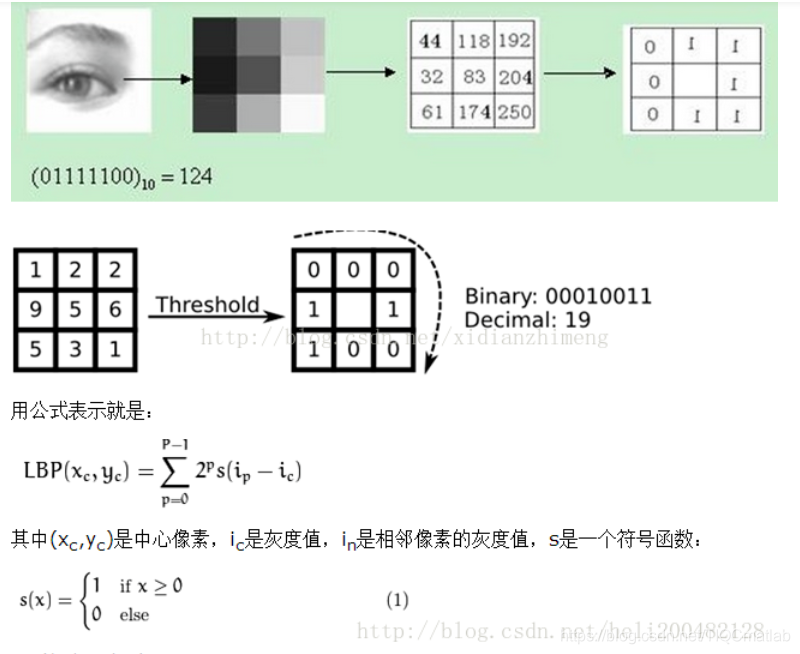

原始的LBP算子定义为在33的窗口内，以窗口中心像素为阈值，将相邻的8个像素的灰度值与其进行比较，若周围像素值大于中心像素值，则该像素点的位置被标记为1，否则为0。这样，33邻域内的8个点经比较可产生8位二进制数（通常转换为十进制数即LBP码，共256种），即得到该窗口中心像素点的LBP值，并用这个值来反映该区域的纹理信息。如下图所示：
LBP的改进版本：
原始的LBP提出后，研究人员不断对其提出了各种改进和优化。
（1）圆形LBP算子：

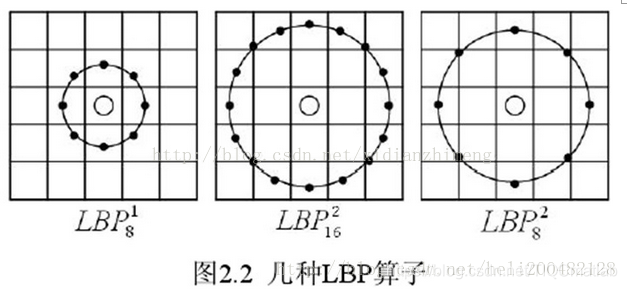

基本的 LBP 算子的最大缺陷在于它只覆盖了一个固定半径范围内的小区域，这显然不能满足不同尺寸和频率纹理的需要。为了适应不同尺度的纹理特征，并达到灰度和旋转不变性的要求，Ojala 等对 LBP 算子进行了改进，将 3×3 邻域扩展到任意邻域，并用圆形邻域代替了正方形邻域，改进后的 LBP 算子允许在半径为 R 的圆形邻域内有任意多个像素点。从而得到了诸如半径为R的圆形区域内含有P个采样点的LBP算子；
（2）LBP旋转不变模式
从 LBP 的定义可以看出，LBP 算子是灰度不变的，但却不是旋转不变的。图像的旋转就会得到不同的 LBP值。
Maenpaa等人又将 LBP 算子进行了扩展，提出了具有旋转不变性的 LBP 算子，即不断旋转圆形邻域得到一系列初始定义的 LBP 值，取其最小值作为该邻域的 LBP 值。

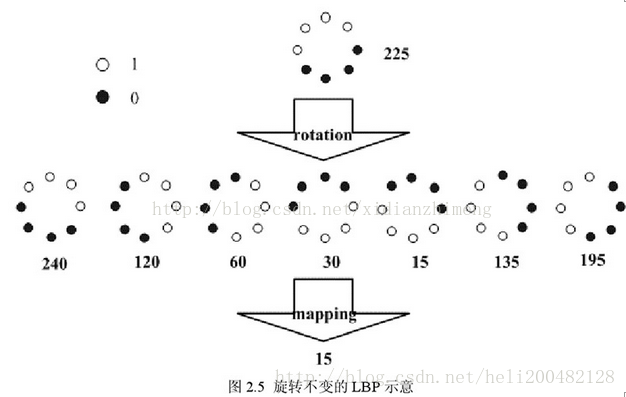

图 2.5 给出了求取旋转不变的 LBP 的过程示意图，图中算子下方的数字表示该算子对应的 LBP 值，图中所示的 8 种 LBP模式，经过旋转不变的处理，最终得到的具有旋转不变性的 LBP 值为 15。也就是说，图中的 8 种 LBP 模式对应的旋转不变的 LBP 模式都是00001111。
（3）LBP等价模式
一个LBP算子可以产生不同的二进制模式，对于半径为R的圆形区域内含有P个采样点的LBP算子将会产生2P2P种模式。很显然，随着邻域集内采样点数的增加，二进制模式的种类是急剧增加的。例如：5×5邻域内20个采样点，有220220＝1,048,576种二进制模式。如此多的二值模式无论对于纹理的提取还是对于纹理的识别、分类及信息的存取都是不利的。同时，过多的模式种类对于纹理的表达是不利的。例如，将LBP算子用于纹理分类或人脸识别时，常采用LBP模式的统计直方图来表达图像的信息，而较多的模式种类将使得数据量过大，且直方图过于稀疏。因此，需要对原始的LBP模式进行降维，使得数据量减少的情况下能最好的代表图像的信息。
为了解决二进制模式过多的问题，提高统计性，Ojala提出了采用一种“等价模式”（Uniform Pattern）来对LBP算子的模式种类进行降维。Ojala等认为，在实际图像中，绝大多数LBP模式最多只包含两次从1到0或从0到1的跳变。因此，Ojala将“等价模式”定义为：当某个LBP所对应的循环二进制数从0到1或从1到0最多有两次跳变时，该LBP所对应的二进制就称为一个等价模式类。如00000000（0次跳变），00000111（只含一次从0到1的跳变），10001111（先由1跳到0，再由0跳到1，共两次跳变）都是等价模式类。除等价模式类以外的模式都归为另一类，称为混合模式类，例如10010111（共四次跳变）（这是我的个人理解，不知道对不对）。
通过这样的改进，二进制模式的种类大大减少，而不会丢失任何信息。模式数量由原来的2P2P种减少为 P ( P-1)+2种，其中P表示邻域集内的采样点数。对于3×3邻域内8个采样点来说，二进制模式由原始的256种减少为58种，这使得特征向量的维数更少，并且可以减少高频噪声带来的影响。
2 LBP特征用于检测的原理
显而易见的是，上述提取的LBP算子在每个像素点都可以得到一个LBP“编码”，那么，对一幅图像（记录的是每个像素点的灰度值）提取其原始的LBP算子之后，得到的原始LBP特征依然是“一幅图片”（记录的是每个像素点的LBP值）。
从上图可以看出LBP对光照具有很强的鲁棒性
LBP的应用中，如纹理分类、人脸分析等，一般都不将LBP图谱作为特征向量用于分类识别，而是采用LBP特征谱的统计直方图作为特征向量用于分类识别。
因为，从上面的分析我们可以看出，这个“特征”跟位置信息是紧密相关的。直接对两幅图片提取这种“特征”，并进行判别分析的话，会因为“位置没有对准”而产生很大的误差。后来，研究人员发现，可以将一幅图片划分为若干的子区域，对每个子区域内的每个像素点都提取LBP特征，然后，在每个子区域内建立LBP特征的统计直方图。如此一来，每个子区域，就可以用一个统计直方图来进行描述；整个图片就由若干个统计直方图组成；
例如：一幅100100像素大小的图片，划分为1010=100个子区域（可以通过多种方式来划分区域），每个子区域的大小为1010像素；在每个子区域内的每个像素点，提取其LBP特征，然后，建立统计直方图；这样，这幅图片就有1010个子区域，也就有了1010个统计直方图，利用这1010个统计直方图，就可以描述这幅图片了。之后，我们利用各种相似性度量函数，就可以判断两幅图像之间的相似性了；
3 对LBP特征向量进行提取的步骤
（1）首先将检测窗口划分为16×16的小区域（cell）；
（2）对于每个cell中的一个像素，将相邻的8个像素的灰度值与其进行比较，若周围像素值大于中心像素值，则该像素点的位置被标记为1，否则为0。这样，3*3邻域内的8个点经比较可产生8位二进制数，即得到该窗口中心像素点的LBP值；
（3）然后计算每个cell的直方图，即每个数字（假定是十进制数LBP值）出现的频率；然后对该直方图进行归一化处理。
（4）最后将得到的每个cell的统计直方图进行连接成为一个特征向量，也就是整幅图的LBP纹理特征向量；
然后便可利用SVM或者其他机器学习算法进行分类了。
LPQ(Local Phase Quantization)算法的原理是假设平滑函数h(x)中心对称，则其傅里叶变换为H(u)，对所有H(u)≥0有∠G(u)= ∠F(u),其中F(u)和G(u)分别为原图像和平滑后图像的傅里叶变换，因而在H(u)≥0条件下，图像对平滑有不变性。
为使H(u)≥0，a取为不超过第一个过零点的频率点，其值为a=1/winSize（winSize为输入参数）。分别用f(x)对u1=（a,0）,u2=(0,a),u3=(a,a),u4=(a,-a)四个点作STFT，然后分别把四个点的实部和虚部分开,形成一个向量W=[Re{F(u1,x)},Re{F(u2,x)},Re{F(u3,x)},Re{F(u4,x)},Im{F(u1,x)},Im{F(u2,x)},Im{F(u3,x)},Im{F(u4,x)}]T 。
最终得到LPQ变换即为Fx=W*fx。然后对参数进行统计分析，若参数是相关的，则用奇异值分解去相关并且量化。
二、部分源代码
function varargout = identification(varargin)
% IDENTIFICATION MATLAB code for identification.fig
% IDENTIFICATION, by itself, creates a new IDENTIFICATION or raises the existing
% singleton*.
%
% H = IDENTIFICATION returns the handle to a new IDENTIFICATION or the handle to
% the existing singleton*.
%
% IDENTIFICATION('CALLBACK',hObject,eventData,handles,...) calls the local
% function named CALLBACK in IDENTIFICATION.M with the given input arguments.
%
% IDENTIFICATION('Property','Value',...) creates a new IDENTIFICATION or raises the
% existing singleton*. Starting from the left, property value pairs are
% applied to the GUI before identification_OpeningFcn gets called. An
% unrecognized property name or invalid value makes property application
% stop. All inputs are passed to identification_OpeningFcn via varargin.
%
% *See GUI Options on GUIDE's Tools menu. Choose "GUI allows only one
% instance to run (singleton)".
%
% See also: GUIDE, GUIDATA, GUIHANDLES
% Edit the above text to modify the response to help identification
% Last Modified by GUIDE v2.5 06-Aug-2021 03:03:30
% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name', mfilename, ...
'gui_Singleton', gui_Singleton, ...
'gui_OpeningFcn', @identification_OpeningFcn, ...
'gui_OutputFcn', @identification_OutputFcn, ...
'gui_LayoutFcn', [] , ...
'gui_Callback', []);
if nargin && ischar(varargin{1})
gui_State.gui_Callback = str2func(varargin{1});
end
if nargout
[varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
gui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT
% --- Executes just before identification is made visible.
function identification_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% varargin command line arguments to identification (see VARARGIN)
% Choose default command line output for identification
handles.output = hObject;
% Update handles structure
guidata(hObject, handles);
% UIWAIT makes identification wait for user response (see UIRESUME)
% uiwait(handles.figure1);
% --- Outputs from this function are returned to the command line.
function varargout = identification_OutputFcn(hObject, eventdata, handles)
% varargout cell array for returning output args (see VARARGOUT);
% hObject handle to figure
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
% Get default command line output from handles structure
varargout{1} = handles.output;
% --- Executes on button press in pushbutton1.
function pushbutton1_Callback(hObject, eventdata, handles)
% hObject handle to pushbutton1 (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
[filename,pathname]=uigetfile({'*.jpg';'*.tif'},'file selector');
str=[pathname filename];
I=imread(str);
axes(handles.axes1);
imshow(I);
lbp_face=[];
[lbp_face,feature]=lbpfeaturevector2(I,100,20);
axes(handles.axes2);
imshow(feature);
load('fb_lbp_face.mat')
ss=[];
ss=LBP_face(:,:);
ref_labels=label;
ref_label=number_label;
L=zeros(1,size(ss,2));
text=[];
%d=sum((A-B).^2);
for j=1:size(ss,2)
w=0;
for i=1:size(lbp_face,1)
%w=w+(h(i,1)-ss(i,j))^2;%欧式距离
%w=w-ss(i,j)*(log(h(i,1)+1e-100));%log-likelihood statistic
%w=w+min(ss(i,j),h(i,1));%histogram intersection
w=w+(((ss(i,j)-lbp_face(i,1)).^2)./(ss(i,j)+lbp_face(i,1)+(1e-10)));%chi aquare statistic
end
w=sqrt(w);
L(j)=w;
end
axes(handles.axes3);
imshow(str);
% --- Executes on button press in pushbutton2.
function pushbutton2_Callback(hObject, eventdata, handles)
% hObject handle to pushbutton2 (see GCBO)
% eventdata reserved - to be defined in a future version of MATLAB
% handles structure with handles and user data (see GUIDATA)
%用5*5模板计算LBP特征值
%法一
function [out]=calculatelbp2(mat)
[m,n]=size(mat);
%mat=double(mat);
in=mat;
r=m+4;
c=n+4;
%out=zeros(m,n);
A=zeros(r,c);
r0=3:r-2;
c0=3:c-2;
A(r0,c0)=in;
%alpha=2-sqrt(2);
alpha=0.5;
beta=1-alpha;
d0=A(r0,c0-2)-in;
d2=A(r0+2,c0)-in;
d4=A(r0,c0+2)-in;
d6=A(r0-2,c0)-in;
d1=alpha*A(r0+1,c0-1)+beta*A(r0+2,c0-2)-in;
d3=alpha*A(r0+1,c0+1)+beta*A(r0+2,c0+2)-in;
d5=alpha*A(r0-1,c0+1)+beta*A(r0-2,c0+2)-in;
d7=alpha*A(r0-1,c0-1)+beta*A(r0-2,c0-2)-in;
d=[d0(:),d1(:),d2(:),d3(:),d4(:),d5(:),d6(:),d7(:)];
code=2.^(7:-1:0)';
out =reshape((d>=0)*code,m,n);
%法二
%out=mat2gray(out);
%imshow(out);
%可先声明一个大矩阵，把mat放入矩阵中
% [m,n]=size(mat);
% mat=[zeros(m,2) mat zeros(m,2)];
% mat=[zeros(2,n+4);mat;zeros(2,n+4)];
% A=zeros(5,5);
% p=zeros(1,8);
% k=0;
% lbp=zeros(size(mat));
% h=zeros(1,8);
% for i=3:(m+2)
% for j=3:(n+4)
% lbpnumber=0;
% A=mat(i:i+4,j:j+4);
% k=A(3,3);
% p(2)=(A(1,1)+A(2,2))/2;
% p(3)=A(1,3);
% p(4)=(A(1,5)+A(2,4))/2;
% p(1)=A(3,1);
% p(5)=A(3,5);
% p(8)=(A(5,1)+A(4,2))/2;
% p(7)=A(5,3);
% p(6)=(A(5,5)+A(5,4))/2;
% h=(p>=k);
% for q=1:8
% lbpnumber=lbpnumber+(h(q)*2^(8-q));
% end
% lbp(i+2,j+2)=lbpnumber;
% end
% end、
%对应3*3模板特征值形成特征向量
function [m,f]=lbpfeaturevector(mat,s,n)
[~,~,d]=size(mat);
if d==3
mat=rgb2gray(mat);
end
mat=double(mat);
mat=imresize(mat,[100 100],'bicubic');%归一化
k=calculatelbp(mat);
f=mat2gray(k);
%imshow(f);
k=uint8(k);
m=[];
for i=1:n:s
for j=1:n:s
A=k(i:(i+19),j:(j+19));
h=[];
h=imhist(A);
m=[m;h/(n*n)];
end
end
% lbp(1:2,:)=[];
% lbp((1+m):end,:)=[];
% lbp(:,1:2)=[];
% lbp(:,(1+n):end)=[];
% end
% imshow(lbp,[]);%强制转换为double 类型
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156
- 157
- 158
- 159
- 160
- 161
- 162
- 163
- 164
- 165
- 166
- 167
- 168
- 169
- 170
- 171
- 172
- 173
- 174
- 175
- 176
- 177
- 178
- 179
- 180
- 181
- 182
- 183
- 184
- 185
- 186
- 187
- 188
- 189
- 190
- 191
- 192
- 193
- 194
- 195
- 196
- 197
- 198
- 199
- 200
- 201
- 202
- 203
- 204
- 205
- 206
- 207
- 208
- 209
- 210
- 211
三、运行结果
四、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
