一、全变分算法简介

全变分（Total variation），也称为全变差，是图象复原中常用的一个名词。本文简要介绍全变分的概念以及在图象去噪中的应用。

1 一维信号的全变分和去噪
1.1 一维连续函数的全变分
一维连续实函数f(x)f(x)在区间[a,b]⊂R[a,b]⊂R上的全变分定义为参数曲线x→f(x),x∈[a,b]x→f(x),x∈[a,b]的弧长。其表达式为
Vba(f)=∫ba|f′(x)|dx
Vab(f)=∫ab|f′(x)|dx
说白了，所谓的“变分”就是|f(x+Δx)−f(x)||f(x+Δx)−f(x)|，对于连续函数Δx→0Δx→0。而全变分是对函数定义的区间而言的，就是将“变分”在区间上累加起来。
一维离散信号的全变分
从上面连续实函数的全变分，我们可以很容易想到它的离散形式。给出信号序列{yi},i=1,…,n{yi},i=1,…,n，它的全变分定义为
V(y)=∑i=1n|yi+1−yi|
V(y)=∑i=1n|yi+1−yi|
用一句话来概括，全变分是前后项之差的绝对值之和。

1.2 一维信号去噪
当我们得到观察信号xixi，希望xixi变得平滑，也就是对xixi去噪。一种很直观的想法就是让信号的全变分变小。全变分对应的物理意义就是输入信号的平滑度。设得到的恢复信号为yiyi，它应该满足两个条件：
yiyi与观察信号xixi的差距不大。这个差距的常用数学表达式就是
E(x,y)=12∑i(xi−yi)2
E(x,y)=12∑i(xi−yi)2
yiyi的全变分不大。
将物理约束转化为数学模型，求解yy等价于求解下面这个优化问题：
minyE(x,y)+λV(y)
minyE(x,y)+λV(y)
其中参数λλ是正常数，用于调节两个约束的作用大小。注意到E(x,y)E(x,y)和V(y)V(y)都是凸函数，这是一个无约束凸优化问题，有很多经典方法可以求解。

2 二维离散信号（图象）的全变分和去噪
图象是典型的二维离散信号，Rudin在1992年将其全变分定义为
V(y)=∑i,j|yi+1,j−yi,j|2+|yi,j+1−yi,j|2−−−−−−−−−−−−−−−−−−−−−−−√
V(y)=∑i,j|yi+1,j−yi,j|2+|yi,j+1−yi,j|2
这个函数是各项同性的，但是不可微，也并不是凸函数。非凸函数的优化求解难度、速度和稳定性都无法与凸函数相比。因此二维全变分有另一种常用定义
V(y)=∑i,j|yi+1,j−yi,j|2−−−−−−−−−−−√+|yi,j+1−yi,j|2−−−−−−−−−−−√=∑i,j|yi+1,j−yi,j|+|yi,j+1−yi,j|
V(y)=∑i,j|yi+1,j−yi,j|2+|yi,j+1−yi,j|2=∑i,j|yi+1,j−yi,j|+|yi,j+1−yi,j|
这个函数是凸函数了。
仿照一维信号的去噪，基于全变分的图象去噪可以看成求解优化问题
minyE(x,y)+λV(y)
minyE(x,y)+λV(y)
其中E(x,y)E(x,y)作为数据误差项定义为

E(x,y)=12∑i,j(xi,j−yi,j)2
E(x,y)=12∑i,j(xi,j−yi,j)2
当VV有凸函数形式时，问题变为无约束凸优化问题，从而容易求解。

二、部分源代码

%% This file demonstrates the Split Bregman method for Total Variation denoising
%
%   SB_ATV.m  Split Bregman Anisotropic Total Variation Denoising
%   SB_ITV.m  Split Bregman Isotropic Total Variation Denoising


clc; clear all;
close all;

N = 512; n = N^2;
f = double(imread('Lena512','png'));
g = f(:) + 0.09*max(f(:))*randn(n,1);

mu = 20;

g_denoise_atv = SB_ATV(g,mu);
g_denoise_itv = SB_ITV(g,mu);

fprintf('ATV Rel.Err = %g\n',norm(g_denoise_atv(:) - f(:)) / norm(f(:)));
fprintf('ITV Rel.Err = %g\n',norm(g_denoise_itv(:) - f(:)) / norm(f(:)));

figure; colormap gray;
subplot(221); imagesc(f); axis image; title('Original');
subplot(222); imagesc(reshape(g,N,N)); axis image; title('Noisy');
subplot(223); imagesc(reshape(g_denoise_atv,N,N)); axis image;
title('Anisotropic TV denoising');
subplot(224); imagesc(reshape(g_denoise_itv,N,N)); axis image;
title('Isotropic TV denoising');
function u = SB_ATV(g,mu)
% Split Bregman Anisotropic Total Variation Denoising
%
%   u = arg min_u 1/2||u-g||_2^2 + mu*ATV(u)
%
%   g : noisy image
%   mu: regularisation parameter
%   u : denoised image
%
% Refs:
%  *Goldstein and Osher, The split Bregman method for L1 regularized problems
%   SIAM Journal on Imaging Sciences 2(2) 2009
%  *Micchelli et al, Proximity algorithms for image models: denoising
%   Inverse Problems 27(4) 2011
%
% Benjamin Trémoulhéac
% University College London
% b.tremoulheac@cs.ucl.ac.uk
% April 2012
g = g(:);
n = length(g);
[B Bt BtB] = DiffOper(sqrt(n));

d = b;
u = g;
err = 1;k = 1;
tol = 1e-3;
lambda = 1;
while err > tol
    fprintf('it. %g ',k);

    [u,~] = cgs(speye(n)+BtB, g-lambda*Bt*(b-d),1e-5,100);
    Bub = B*u+b;
    d = max(abs(Bub)-mu/lambda,0).*sign(Bub);
    b = Bub-d;
    err = norm(up-u)/norm(u);

    k = k+1;
end
fprintf('Stopped because norm(up-u)/norm(u) <= tol=%.1e\n',tol);
end

function [B Bt BtB] = DiffOper(N)
D = spdiags([-ones(N,1) ones(N,1)], [0 1], N,N+1);
D(:,1) = [];
D(1,1) = 0;
B = [ kron(speye(N),D) ; kron(D,speye(N)) ];
Bt = B';
BtB = Bt*B;
end






  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

  • 49
    •

  • 50
    •

  • 51
    •

  • 52
    •

  • 53
    •

  • 54
    •

  • 55
    •

  • 56
    •

  • 57
    •

  • 58
    •

  • 59
    •

  • 60
    •

  • 61
    •

  • 62
    •

  • 63
    •

  • 64
    •

  • 65
    •

  • 66
    •

  • 67
    •

  • 68
    •

  • 69
    •

  • 70
    •

  • 71
    •

  • 72
    •

  • 73
    •

  • 74
    •

  • 75
    •

  • 76
    •

  • 77
    •

  • 78
    •

  • 79
    •

三、运行结果

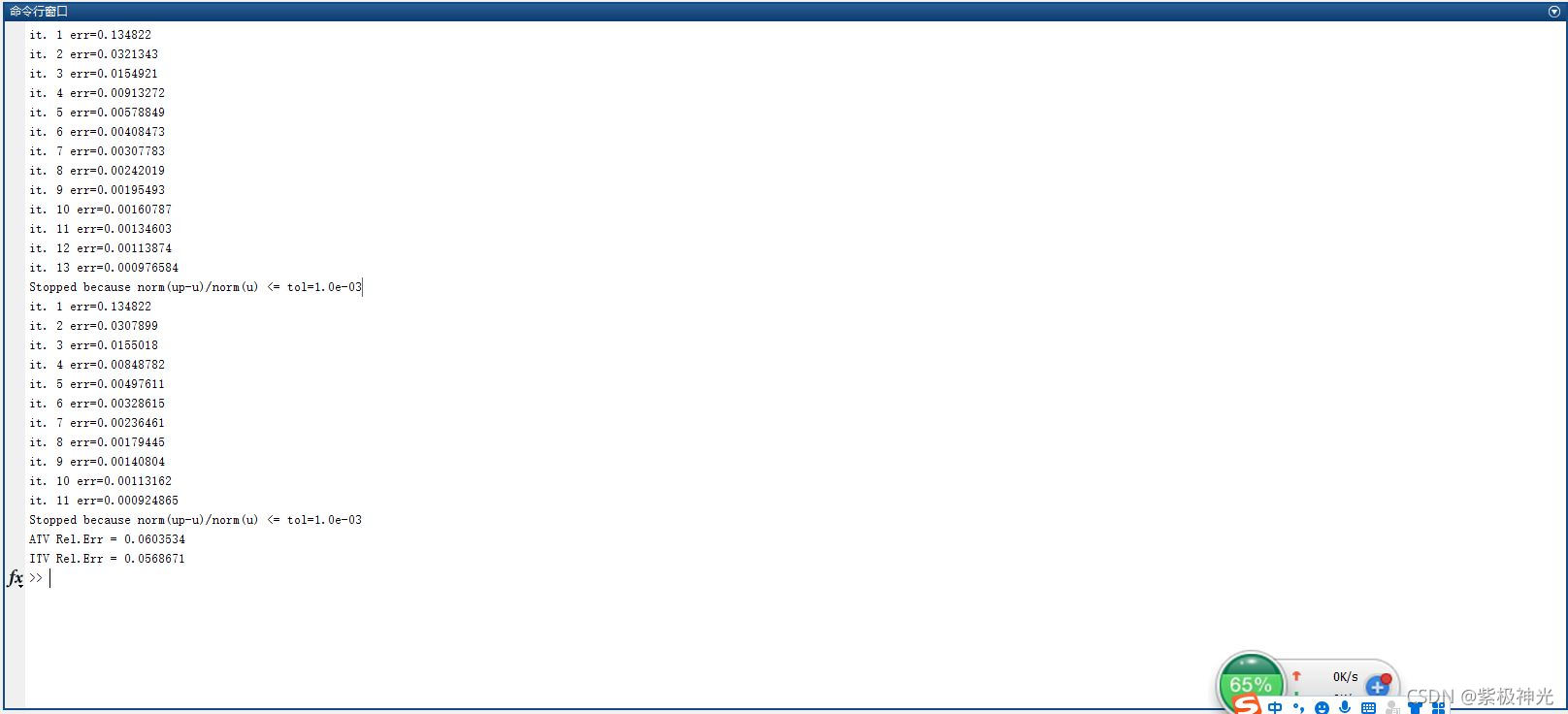

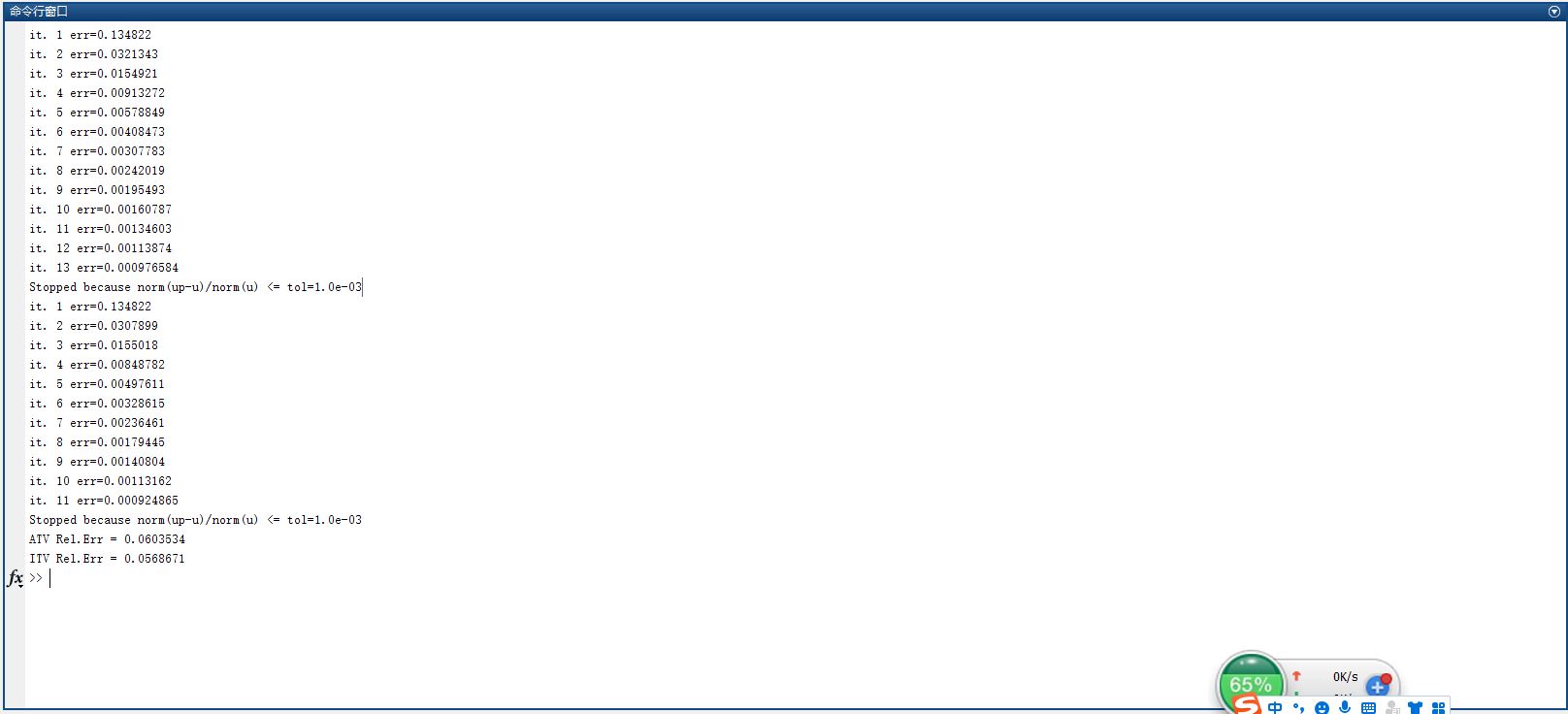

在这里插入图片描述

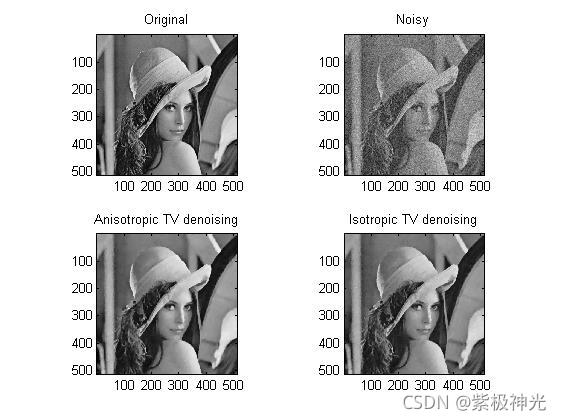

在这里插入图片描述
