【雷达通信】基于matlab间接卡尔曼滤波IMU与GPS融合【含Matlab源码 1360期】
【摘要】
一、获取代码方式
获取代码方式1: 完整代码已上传我的资源:【雷达通信】基于matlab间接卡尔曼滤波IMU与GPS融合【含Matlab源码 1360期】
获取代码方式2: 通过订阅紫极神光博客付费专...
一、获取代码方式
获取代码方式1:
完整代码已上传我的资源:【雷达通信】基于matlab间接卡尔曼滤波IMU与GPS融合【含Matlab源码 1360期】
获取代码方式2:
通过订阅紫极神光博客付费专栏,凭支付凭证,私信博主,可获得此代码。
备注:
订阅紫极神光博客付费专栏,可免费获得1份代码(有效期为订阅日起,三天内有效);
二、IMU与GPS融合简介
理论知识参考文献:可量测影像与GPS/IMU融合高精度定位定姿方法研究
三、部分源代码
%%*****************************************************************************************************%%
clear;clc;
% global attiCalculator;
attiCalculator = AttitudeBase();
step = 0.01;
start_time = 0;
end_time = 50;
tspan = [start_time:step:end_time]';
N = length(tspan);
Ar = 10;
r = [Ar*sin(tspan) Ar*cos(tspan) 0.5*tspan.*tspan]; %生成实验轨迹数据
v = [Ar*cos(tspan) -Ar*sin(tspan) tspan];
acc_inertial = [-Ar*sin(tspan) -Ar*cos(tspan) ones(N,1)];
atti = [0.1*sin(tspan) 0.1*sin(tspan) 0.1*sin(tspan)];
Datti = [0.1*cos(tspan) 0.1*cos(tspan) 0.1*cos(tspan)];
g = [0 0 -9.8]';
gyro_pure = zeros(N,3);
acc_pure = zeros(N,3);
gps_pure= r;
a = wgn(N,1,1)/5;
b = zeros(N,1);
b(1) = a(1)*step;
%生成无噪声的imu数据
for iter = 1:N
A = attiCalculator.Datti2w(atti(iter,:));
gyro_pure(iter,:) = Datti(iter,:)*A';
cnb = attiCalculator.a2cnb(atti(iter,:));
acc_pure(iter,:) = cnb*(acc_inertial(iter,:)' - g);
% acc_pure(iter,:) = cnb*(acc_inertial(iter,:)');
end
% state0 = zeros(10,1);
% state0(7) = 1;
%加速度计和陀螺仪加噪声
acc_noise = acc_pure + randn(N,3)/10; %生成惯导及GPS测量值,同时加入噪声
gyro_noise = gyro_pure + randn(N,3)/10;
gps_noise=[zeros(N,1) gps_pure+randn(N,3)/10];
for i=1:10:N
gps_noise(i,1)=1;
end
% acc_noise = acc_pure ;
% gyro_noise = gyro_pure;
state0 = zeros(16,1);
state0(2) = 10;
state0(4) = 10;
state0(7) = 1;
errorstate0=zeros(15,1);%误差初始状态赋值
Cov=[0.01*ones(3,1);zeros(3,1);0.01*ones(3,1);zeros(3,1)];
Qc0=diag(Cov);%初始噪声方差
Rc0=diag([0.01,0.01,0.01]);%GPS测量噪声误差方差
% Qc0=diag(zeros(12,1));%初始噪声方差
% Rc0=diag(zeros(3,1));%GPS测量噪声误差方差
%可以改变量使输入的惯性元件的数据带噪声或者不带
ins = InsSolver(Qc0,Rc0);
% [state,errorstate] = ins.imu2state(acc_pure,gyro_pure,gps_pure,state0,errorstate0,tspan,step,0);
[state,errorstate] = ins.imu2state(acc_noise,gyro_noise,gps_noise,state0,errorstate0,tspan,step,0);
%plot trajactory
figure(4)
plot3(r(:,1),r(:,2),r(:,3));
title('真实轨迹');
grid on;
figure(1);
plot3(state(:,1),state(:,2),state(:,3));
title('滤波轨迹');
grid on;
% plot postion error
figure(2),subplot(1,3,1);
plot(tspan,state(:,1) - r(:,1));
grid on;
subplot(1,3,2);
plot(tspan,state(:,2) - r(:,2));
grid on;
subplot(1,3,3);
plot(tspan,state(:,3) - r(:,3));
grid on;
%convert quat to attitue angle
% fprintf('press any key to continue\n');
% pause(5);
newatti = zeros(N,3);
for i = 1:N
newatti(i,:) = attiCalculator.cnb2atti(attiCalculator.quat2cnb(state(i,7:10)));
end
%plot attitute error
figure(3),subplot(1,3,1);
title('attitute angle error');
plot(tspan,newatti(:,1) - atti(:,1));
grid on;
subplot(1,3,2);
plot(tspan,newatti(:,2) - atti(:,2));
grid on;
subplot(1,3,3);
plot(tspan,newatti(:,3) - atti(:,3));
grid on;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107

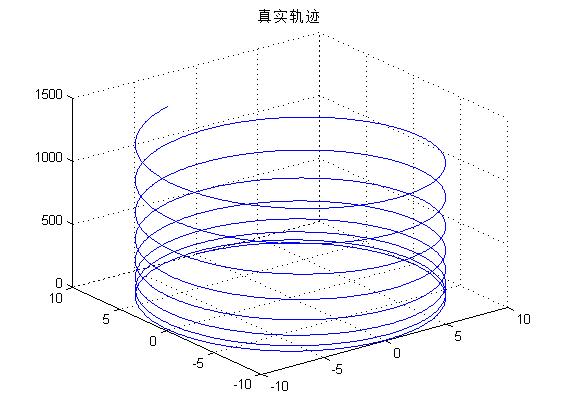

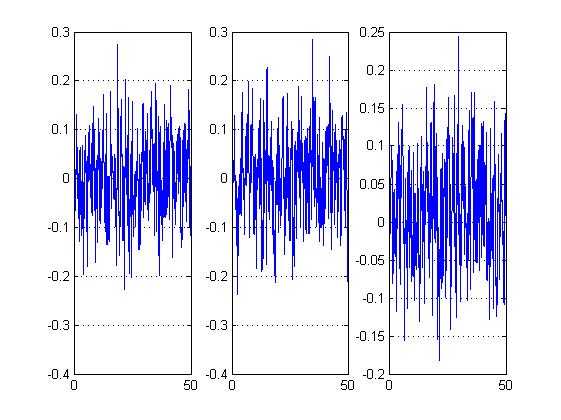

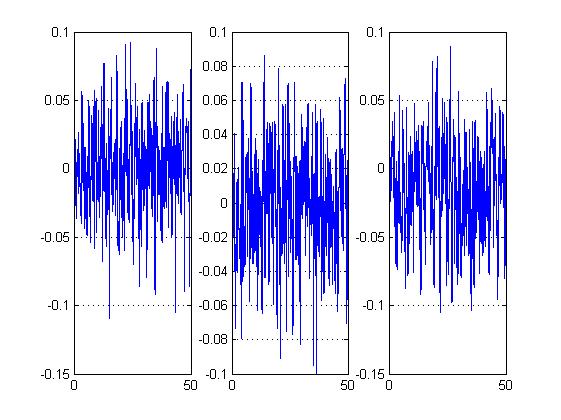

四、运行结果
五、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社,2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社,2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社,2018.
[4]李树锋.基于完全互补序列的MIMO雷达与5G MIMO通信[M].清华大学出版社.2021
[5]何友,关键.雷达目标检测与恒虚警处理(第二版)[M].清华大学出版社.2011
[6]张晓东.可量测影像与GPS/IMU融合高精度定位定姿方法研究[J].
文章来源: qq912100926.blog.csdn.net,作者:海神之光,版权归原作者所有,如需转载,请联系作者。
原文链接:qq912100926.blog.csdn.net/article/details/120616335
