一、简介（附课程作业报告）
图像的特征提取是图像的识别和分类、基于内容的图像检索、图像数据挖掘等研究内容的基础性工作，其中图像的纹理特征对描述图像内容具有重要意义，纹理特征提取已成为图像领域研究的一个重要方法。
本项目以道路状况分类为背景，基于SVM使用纹理特征参数完成对道路状况的分类。
1 灰度共生矩阵的特征参数
- 二阶矩
- 对比度
- 相关性
- 熵
- 逆差距
2 实现过程
本文以识别路况为背景设计系统，首先读取图像文件，在为了得到较为理想的结果，给出的图片尺寸较小，这样的目的在于提高运行速度、能够对理想情况下的识别结果有更加精确的把握。由于RGB图像的体积较大，但另一方面我们也知道，一张图片也可以用其灰度图像来反映，因此，对目标图像进行灰度的转化，可以降低对设计复杂度和运行效率的要求。尽管灰度转化后可以有效的降低图片的大小，但是对于256灰度级的图片仍然会给处理带来一些时间上的消耗，因此需要在保持原图像信息不变的情况下大量削减灰度级，通过对图像进行直方图均衡化处理，增加灰度值的动态范围，从而增加图像的整体对比效果。通常，需要将每个扫描的方向所计算的特征参数计算出来作一个权衡，这样能够更好地综合影响因素，一般会将每个方向的特征参数计算出来取平均，这样就可以以一个综合的指标来识别图像了。把所有的设计思路综合起来，可以用下图所示的系统设计框图来反映。
3 分类结果
通过样本标签和分类后的标签对比，得出使用能量和对比度作为训练分类器的样本，分类器对于实验待分类样本分类的其正确率为：95%，由此可以看出，这个分类器对于道路状况的分类仍然具有一定的意义。
4 设计总结
计算灰度共生矩阵时要考虑三个变量，图像灰度级、方向和距离。
对于灰度级的选取，灰度级决定了灰度共生矩阵的计算规模，降低灰度级可以提高计算速度和减少存储空间需求，且适当降低灰度级还可以减少噪声对图像的影响，但过小的灰度级会破坏有用纹理的成分。
对于距离d的选择，共生矩阵在精细纹理中随距离而快速变化，而在粗糙纹理中随距离则变化缓慢。一般而言，对于平滑纹理用较大的距离，对于粗糙纹理用较小的距离会取得较好的效果。对于方向的选择，一般有四种取值，通过不同方向可以考察不同的纹理，不同方向生成的共生矩阵中包含不同的纹理信息。在考虑方向时，往往是分别计算四个方向灰度共生矩阵所确定的纹理特征值，然后以各方向特征值的均值作为最终纹理分量。
利用SVM进行分类时，样本的选取和核函数的选取是分类器是否优良的一个重要影响因素，因此，对于一个优良的分类器，应该充分考虑各种影响因素后，选择一个最优的方案才能使待分类目标得到更好的分类。
二、部分源代码
clc;close all ; clear all;
%--------------------------------------------------------------------------
%获取图像和图像信息
%--------------------------------------------------------------------------
file_jpg = ls(strcat('*.jpg'));
files = cellstr(file_jpg);
fileNum = length(files);
Ans_data=zeros(5,4,fileNum);
for n = 1 :fileNum
[Ans_data(1,:,n),Ans_data(2,:,n),Ans_data(3,:,n),Ans_data(4,:,n),Ans_data(5,:,n)]=img_process_fuc(files{n});
end
angle = 0:45:135;
color = ['k','b','c','r','g','y'];
%--------------------------------------------------------------------------
%显示每张图片在四个方向上求得的能量
%--------------------------------------------------------------------------
for n = 1:fileNum
subplot(2,3,1);L1=plot(angle,Ans_data(1,:,n),color(n));xlabel('角度');ylabel('能量');
set(L1,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
hold on;grid on
end
%--------------------------------------------------------------------------
%显示每张图片在四个方向上求得的对比度
%--------------------------------------------------------------------------
for n = 1:fileNum
subplot(2,3,2);line=plot(angle,Ans_data(2,:,n),color(n));xlabel('角度');ylabel('对比度');
set(line,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
hold on;grid on
end
%--------------------------------------------------------------------------
%显示每张图片在四个方向上求得的相关度
%--------------------------------------------------------------------------
for n = 1:fileNum
subplot(2,3,3);line=plot(angle,Ans_data(3,:,n),color(n));xlabel('角度');ylabel('相关度');
set(line,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
hold on;grid on
end
%--------------------------------------------------------------------------
%显示每张图片在四个方向上求得的熵
%--------------------------------------------------------------------------
for n = 1:fileNum
subplot(2,3,4);line=plot(angle,Ans_data(4,:,n),color(n));xlabel('角度');ylabel('熵');
set(line,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
hold on;grid on
end
%--------------------------------------------------------------------------
%显示每张图片在四个方向上求得的逆差
%--------------------------------------------------------------------------
for n = 1:fileNum
subplot(2,3,5);line=plot(angle,Ans_data(5,:,n),color(n));xlabel('角度');ylabel('逆差');
set(line,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
hold on;grid on
end
%--------------------------------------------------------------------------
%分别显示每张图片在四个方向上求得的逆差
%--------------------------------------------------------------------------
dataName = {'能量','对比度','相关度','熵','逆差'};
for dataNum = 1:5
figure(dataNum+1);
for n = 1:fileNum
line=plot(angle,Ans_data(dataNum,:,n),color(n));xlabel('角度');ylabel(dataName{dataNum});
set(line,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
hold on;grid on
end
end
%--------------------------------------------------------------------------
%求均值
%--------------------------------------------------------------------------
mean_x = Ans_data ; %均值
mean_y = Ans_data ; %均值
variance_x = Ans_data ; %均方差
variance_y = Ans_data ; %均方差
for dataNum = 1:5
figure(dataNum+1);
for n = 1:fileNum
line=plot(angle,Ans_data(dataNum,:,n),color(n));xlabel('角度');ylabel(dataName(dataNum));
set(line,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
hold on;grid on
end
end
%
% for n = 1:fileNum
% line=plot(angle,Ans_data(dataNum,:,n),color(n));xlabel('角度');ylabel(dataName(dataNum));
% set(line,'color',color(n),'Linewidth',2);set(gca, 'XTick',angle); legend(files);
% hold on;grid on
%
% end
% E_mean = mean(energy);E_variance = sqrt(cov(energy));
% EN_mean = mean(entropy);EN_variance = sqrt(cov(entropy));
% CON_mean = mean(contrast);CON_variance = sqrt(cov(contrast));
% COR_mean = mean(correlation) ;COR_variance = sqrt(cov(correlation));
% D_mean = mean(deficit);D_variance = sqrt(cov(deficit));
function [ energy,contrast,correlation,entropy,deficit] = img_process_fuc( img_file )
img = imread(img_file,'jpg'); %imshow(image); %读取图片
img = rgb2gray(img);%转为灰度图像
img = histeq(img);%直方图均衡化
gray_leave = 256 ;%灰度级数
gray_leave_com = 32 ;%压缩后灰度级数
dx = 1 ; dy = 1 ;%搜寻灰度步进长度
[L,W] = size(img);%图片的尺寸，L长 ，W宽
%--------------------------------------------------------------------------
%2.为了减少计算量，对原始图像灰度级压缩，将img量化成16级
%--------------------------------------------------------------------------
for i = 1 : L
for j = 1 : W
for n = 1 : gray_leave_com
if (n-1)*(gray_leave/gray_leave_com) <= img(i ,j) && ...
img(i ,j)<= (n-1)*(gray_leave/gray_leave_com )+(gray_leave/gray_leave_com )-1
img(i ,j) = n-1;
end
end
end
end
%--------------------------------------------------------------------------
%3.计算四个共生矩阵P,取距离为1，角度分别为0,45,90,135
%--------------------------------------------------------------------------
P = zeros(gray_leave_com,gray_leave_com,4);
for m = 1 : gray_leave_com
for n = 1 : gray_leave_com
for i = 1 : L
for j = 1 : W
if (j<=W-dy && img(i , j) == m-1 && img(i ,j+dy) ==n-1) %角度为0
P(m , n , 1) = P(m, n ,1) + 1 ;
end
if (i<=L-dx && j<=W-dy && img(i , j) == m-1 && img(i +dx ,j+dy) ==n-1) %角度为45
P(m , n , 2) = P(m, n ,2) + 1;
end
if (i<=L-dx && img(i , j) == m-1 && img(i +dx ,j) ==n-1) %角度为90
P(m , n , 3) = P(m, n ,3) + 1;
end
if ( j>dy && i<=L-dx && img(i , j) == m-1 && img(i +dx ,j - dy ) ==n-1) %角度为135
P(m , n , 4) = P(m, n ,4) + 1;
end
end
end
end
end
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156

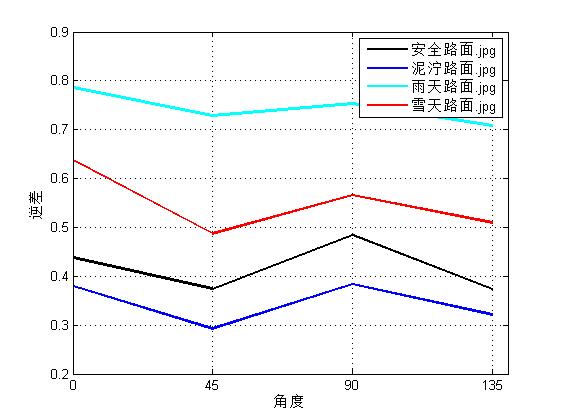

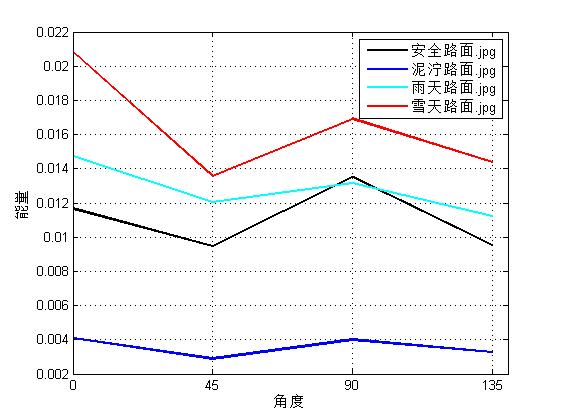

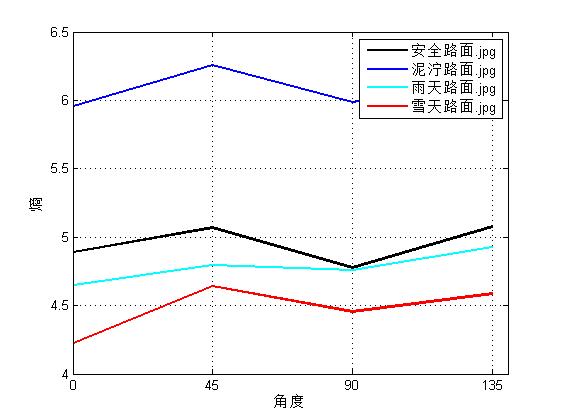

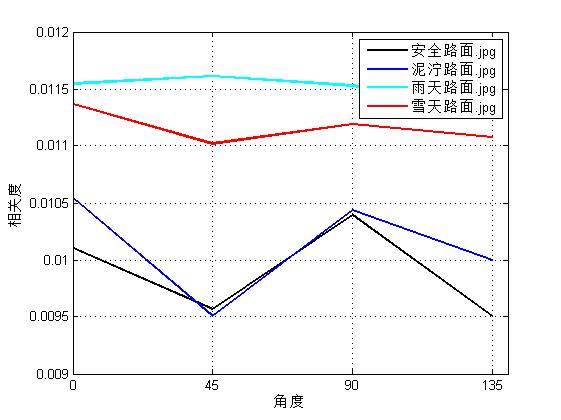

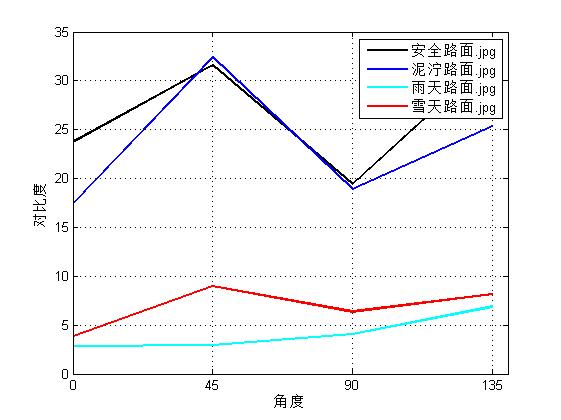

三、运行结果
四、matlab版本及参考文献
1 matlab版本
2014a
2 参考文献
[1] 蔡利梅.MATLAB图像处理——理论、算法与实例分析[M].清华大学出版社，2020.
[2]杨丹,赵海滨,龙哲.MATLAB图像处理实例详解[M].清华大学出版社，2013.
[3]周品.MATLAB图像处理与图形用户界面设计[M].清华大学出版社，2013.
[4]刘成龙.精通MATLAB图像处理[M].清华大学出版社，2015.
