【数字信号处理】基于matlab数字信号同步压缩变换【含Matlab源码 1535期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【数字信号处理】基于matlab数字信号同步压缩变换【含Matlab源码 1535期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、同步压缩变换简介

SST以WT为基础，利用同步压缩算子提高时频脊线在时频谱上的分辨率，实现了对瞬时频率的提取与重构。设ψ(b)为小波母函数，则信号x(t)的连续小波变换为：

式中：
x(t)——振动信号；
W(a,b)——x(t)的连续小波变换结果；
t——时间变量；
a——尺度因子；
b——平移因子；

通过分析可知，在小波域中(a,b)位置的瞬时频率信息为：

式中：
ωx(a,b)——瞬时频率；
j——虚数单位。
文献[10]发现，无论a取何值，W(a,b)在b上的振荡特性均指向初始频率Ω,因此：

根据定义的同步压缩变换，小波逆变换为：

式中：
x(b)——小波逆变换结果；
Cψ——相差系数；
ψ(aξ)——小波母函数。

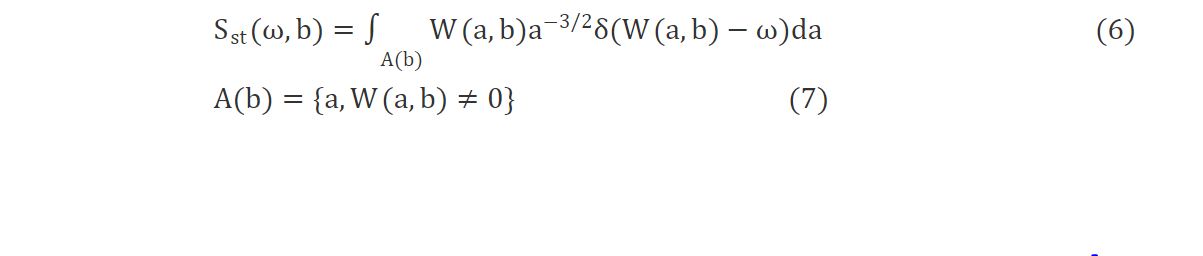

对ωx(a,b)沿尺度a方向整合，归划到频域中ω=ωx(a,b)的位置上，则同步压缩变换定义为：

式中：
Sst (ω,b)——信号b的同步压缩函数；
ω——角频率。
通过式(6)的结果与相差系数Cψ,将信号的幅值归化到时频域中所在位置，最终获得高分辨率的时频谱。

三、部分源代码

% A numerical signal.
clear;
SampFreq = 100;
t1 = 0 : 1/SampFreq : 6;
t2 = 6+1/SampFreq : 1/SampFreq : 14-1/SampFreq;
t = [t1 t2];

Sig1 = [sin(2*pi*((25+8)*t1 + 10*sin(t1))) sin(2*pi*(34.2+8)*t2) ];
Sig2 = sin(2*pi*(8*t+3*atan((t - 5).^2)));
Sig=Sig1+Sig2;
[m,n]=size(Sig);
time=(1:n)/SampFreq;
fre=(SampFreq/2)/(n/2):(SampFreq/2)/(n/2):(SampFreq/2);

Ts  = SST(Sig',50);

figure
imagesc(time,fre,abs(Ts));
axis xy
ylabel('Freq / Hz');
xlabel('Time / Sec')
title('SST');

df=fre(2)-fre(1);
%Signal Reconstrucion

%reconstruted region of Sig1 is 20-45Hz.
s1=real(sum(Ts(20/df:45/df,:)));
figure
plot(s1);hold on;
plot(Sig1,'r-');
title('Reconstructed signal (blue),original signal (red)');

%reconstruted region of Sig1 is 1-15Hz.
s2=real(sum(Ts(1/df:15/df,:)));
figure
plot(s2);hold on;
plot(Sig2,'r-');
title('Reconstructed signal (blue),original signal (red)');

%It provides a perfect reconstrution performance.
%Maybe you cannot see the bule signal clearly.
function [Ts] = SST(x,hlength);
% Computes the SST (Ts)  of the signal x.
% INPUT
%    x      :  Signal needed to be column vector.
%    hlength:  The hlength of window function.
% OUTPUT
%    Ts     :  The SST

[xrow,xcol] = size(x);

if (xcol~=1),
 error('X must be column vector');
end;

if (nargin < 1),
error('At least 1 parameter is required');
end;

if (nargin < 2),
hlength=round(xrow/5);
end;

Siglength=xrow;
hlength=hlength+1-rem(hlength,2);
ht = linspace(-0.5,0.5,hlength);ht=ht';

% Gaussian window
h = exp(-pi/0.32^2*ht.^2);
% derivative of window
dh = -2*pi/0.32^2*ht .* h; % g'

[hrow,hcol]=size(h); Lh=(hrow-1)/2;

N=xrow;
t=1:xrow;

[trow,tcol] = size(t);


tfr1= zeros (N,tcol) ;
tfr2= zeros (N,tcol) ;

tfr= zeros (round(N/2),tcol) ;
Ts= zeros (round(N/2),tcol) ;

for icol=1:tcol,
ti= t(icol); tau=-min([round(N/2)-1,Lh,ti-1]):min([round(N/2)-1,Lh,xrow-ti]);
indices= rem(N+tau,N)+1;
rSig = x(ti+tau,1);
%rSig = hilbert(real(rSig));
tfr1(indices,icol)=rSig.*conj(h(Lh+1+tau));
tfr2(indices,icol)=rSig.*conj(dh(Lh+1+tau));
end;

tfr1=fft(tfr1);
tfr2=fft(tfr2);

tfr1=tfr1(1:round(N/2),:);
tfr2=tfr2(1:round(N/2),:);

ft = 1:round(N/2);
bt = 1:N;






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

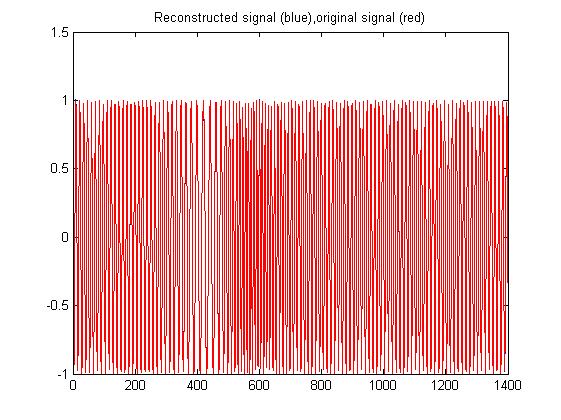

四、运行结果
