【数学信号处理】基于matlab数字信号频谱分析【含Matlab源码 1544期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【数学信号处理】基于matlab数字信号频谱分析【含Matlab源码 1544期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、部分源代码

%% 声音的采集
clc;
clear;
close all;
filename = '三狮.wav';
[y,Fs] = audioread(filename);
y = y(:,1); % 取单声道
L = length(y); % 采样点
T = 1/Fs; % 周期
t = (0:L-1)*T;
info = audioinfo(filename); % wav详细信息
disp(info); % 输出音频信号 采样频率，采样位数 等信息
sound(y,Fs); %以采样率 Fs 向扬声器发送音频信号 y
i = 0;

%% 绘图
i = i+1;

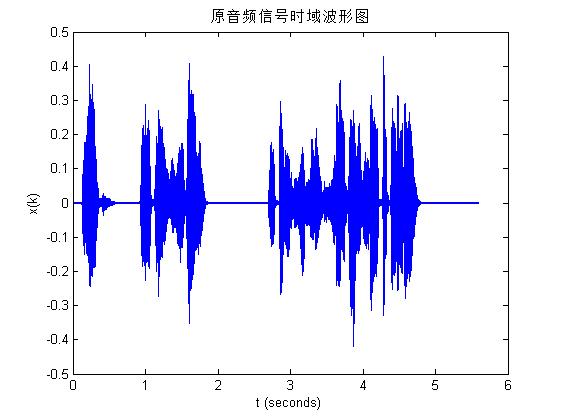

s = '原音频信号时域波形图';
plot_time(t,y,s,i); % 绘制时域波形图

i = i+1;
s = '原音频信号频域波形图';
plot_freq(Fs,L,y,s,i); % 绘制频域波形图

%% 窗函数对频谱分析的影响

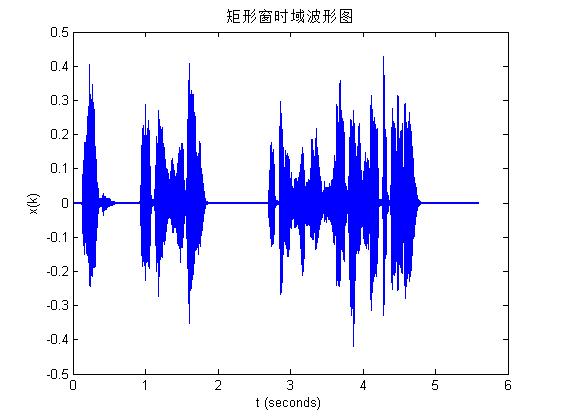

%% 矩形窗
win_r = boxcar(length(y));
y_win_r = y.*win_r; % 时域乘积
sound(y_win_r,Fs);
i = i+1;
s = '矩形窗时域波形图';

i = i+1;

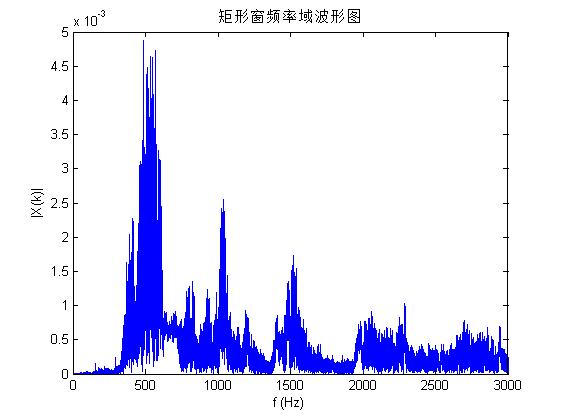

s = '矩形窗频率域波形图';
plot_freq(Fs,L,y_win_r,s,i);

% 矩形窗 1/2
win_r_2 = boxcar(floor(length(y)/2)); % 取语音长度1/2为窗口长度
win_r_2 = [win_r_2;zeros(ceil(length(y)/2),1)]; % 对齐补0
y_win_r_w = y.*win_r_2;
sound(y_win_r_w,Fs);

i = i+1;

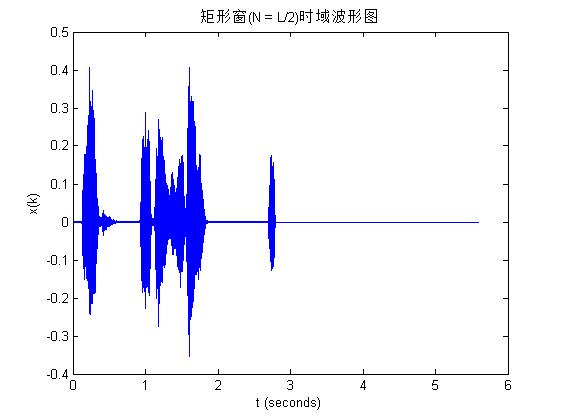

s = '矩形窗(N = L/2)时域波形图';
plot_time(t,y_win_r_w,s,i);

i = i+1;

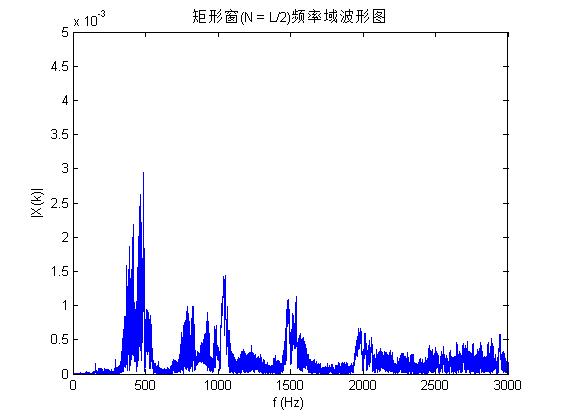

s = '矩形窗(N = L/2)频率域波形图';
plot_freq(Fs,L,y_win_r_w,s,i);

%% 汉宁窗
win_h = hann(length(y));
y_win_h = y.*win_h;
sound(y_win_h,Fs);

i = i+1;

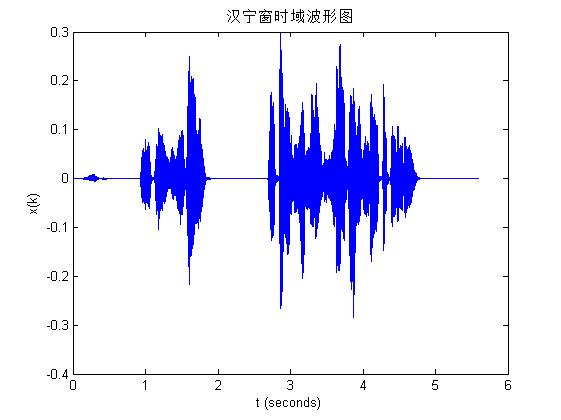

s = '汉宁窗时域波形图';
plot_time(t,y_win_h,s,i);

i = i+1;

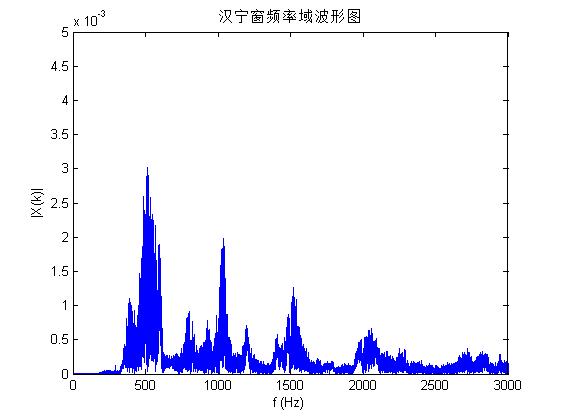

s = '汉宁窗频率域波形图';
plot_freq(Fs,L,y_win_h,s,i);

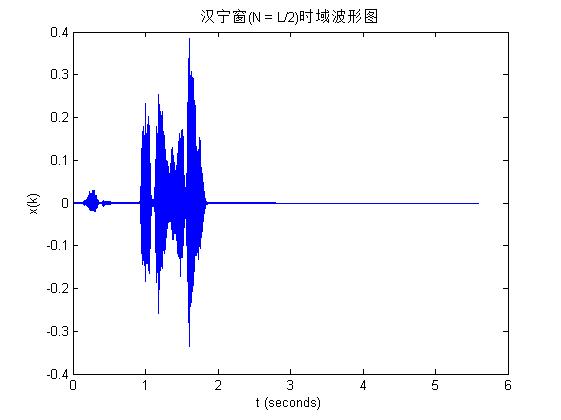

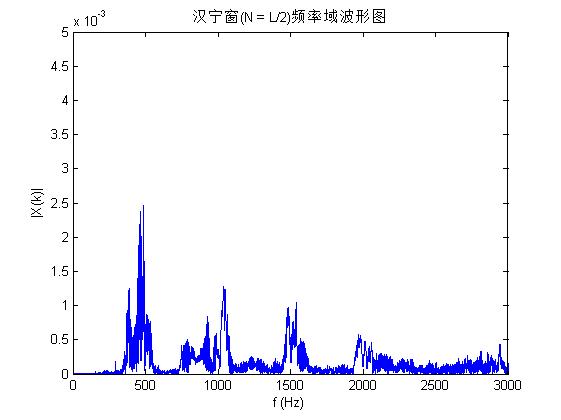

% 汉宁窗 1/2
win_h_2 = hann(floor(length(y)/2));
win_h_2 = [win_h_2;zeros(ceil(length(y)/2),1)]; % 对齐补0
y_win_h_2 = y.*win_h_2;
sound(y_win_h_2,Fs);

i = i+1;
s = '汉宁窗(N = L/2)时域波形图';
plot_time(t,y_win_h_2,s,i);

i = i+1;
s = '汉宁窗(N = L/2)频率域波形图';
plot_freq(Fs,L,y_win_h_2,s,i);

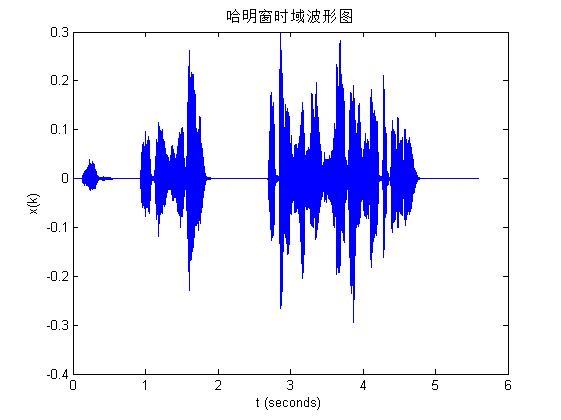

%% 哈明窗
win_hm = hamming(length(y));
y_win_hm = y.*win_hm;
sound(y_win_hm,Fs);

i = i+1;
s = '哈明窗时域波形图';
plot_time(t,y_win_hm,s,i);

i = i+1;
s = '哈明窗频率域波形图';
plot_freq(Fs,L,y_win_hm,s,i);

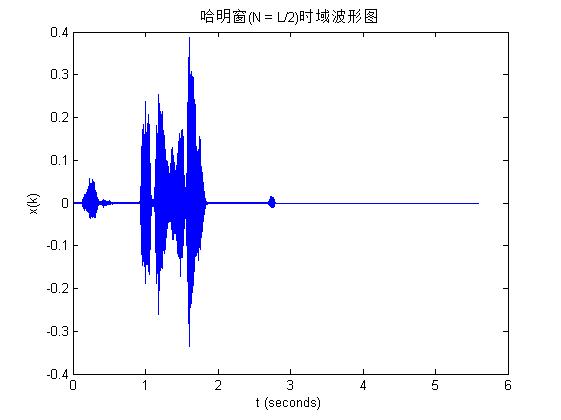

% 哈明窗 1/2
win_hm_2 = hamming(floor(length(y)/2));
win_hm_2 = [win_hm_2;zeros(ceil(length(y)/2),1)]; % 对齐补0
y_win_hm_2 = y.*win_hm_2;
sound(y_win_hm_2,Fs);



i = i+1;

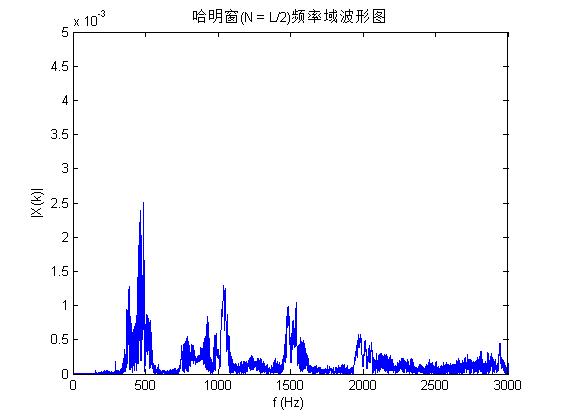

s = '哈明窗(N = L/2)频率域波形图';
plot_freq(Fs,L,y_win_hm_2,s,i);

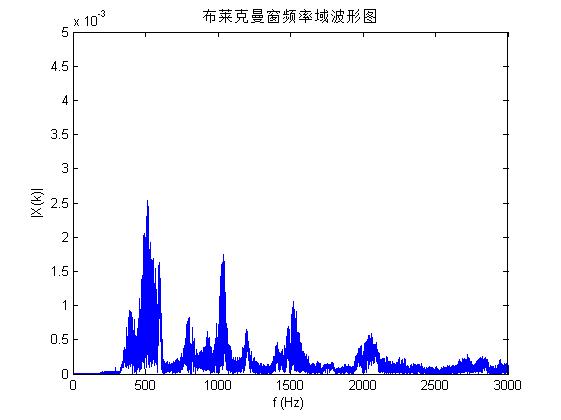

%% 布莱克曼窗
win_blk = blackman(length(y));
y_win_blk = y.*win_blk;
sound(y_win_blk,Fs);

i = i+1;

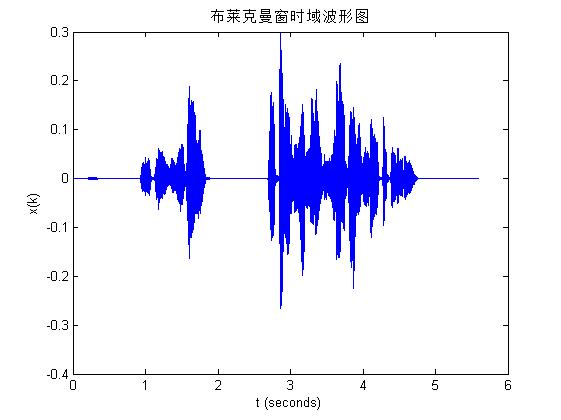

s = '布莱克曼窗时域波形图';
plot_time(t,y_win_blk,s,i);

i = i+1;
s = '布莱克曼窗频率域波形图';
plot_freq(Fs,L,y_win_blk,s,i);

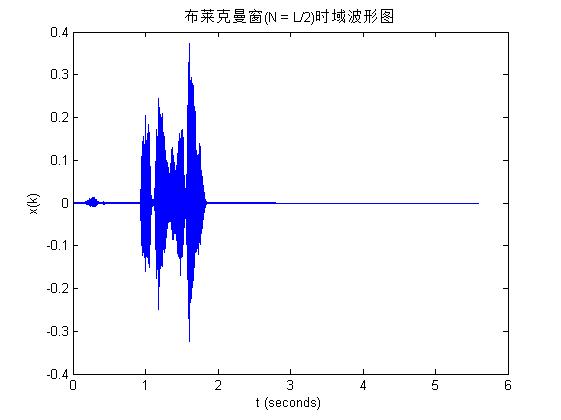

% 布莱克曼窗 1/2
win_blk_2 = blackman(floor(length(y)/2));
win_blk_2 = [win_blk_2;zeros(ceil(length(y)/2),1)]; % 对齐补0
y_win_blk_2 = y.*win_blk_2;
sound(y_win_blk_2,Fs);

i = i+1;

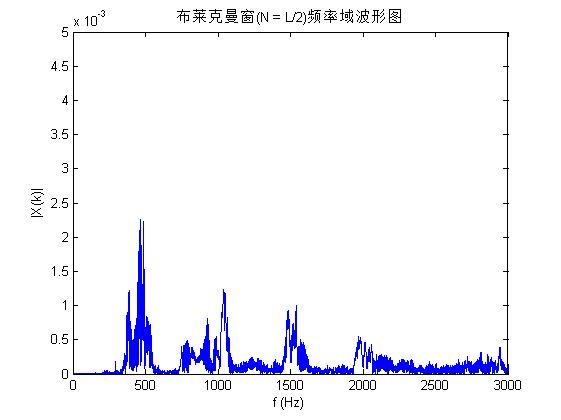

s = '布莱克曼窗(N = L/2)时域波形图';
plot_time(t,y_win_blk_2,s,i);

i = i+1;
s = '布莱克曼窗(N = L/2)频率域波形图';
plot_freq(Fs,L,y_win_blk_2,s,i);

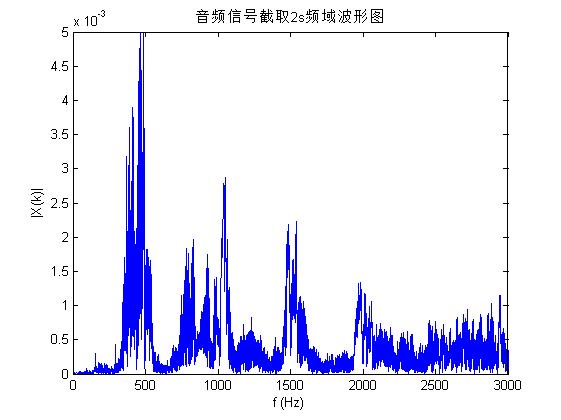

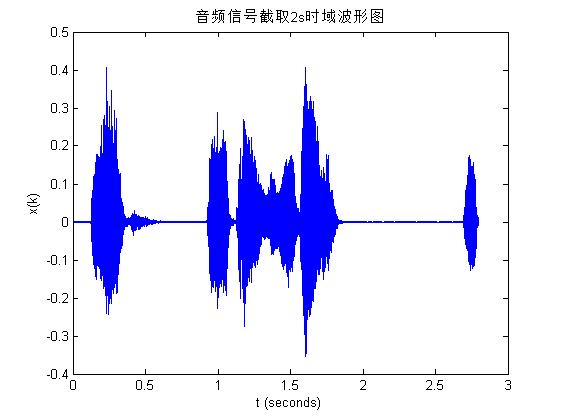

%% 截取2s
time = 2;
samples = [1,floor(L/2)];
[y_cut,Fs_cut] = audioread(filename,samples);
y_cut = y_cut(:,1); % 取单声道
L_cut = length(y_cut); % 采样点
T_cut = 1/Fs_cut; % 周期
t_cut = (0:L_cut-1)*T_cut;
sound(y_cut,Fs_cut);

i = i+1;
s = '音频信号截取2s时域波形图';
plot_time(t_cut,y_cut,s,i); % 绘制时域波形图

i = i+1;
s = '音频信号截取2s频域波形图';
plot_freq(Fs_cut,L_cut,y_cut,s,i); % 绘制频域波形图


%% 降采样对频谱分析的影响
Fs_res = Fs/2;
y_res=resample(y,Fs_res,Fs);%信号降采样处理
% y_res = downsample(y,2);

sound(y_res,Fs_res);
t_res = 1/(Fs_res) * (0:L_res-1);

i = i+1;
s = '降采样时域波形图';
plot_time(t_res,y_res,s,i);

i = i+1;
s = '降采样频率域波形图';
plot_freq(Fs_res,L_res,y_res,s,i);

















1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170


三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
[4]高彦彦,张晶,李莉,贾英茜.基于GUI的《数字信号处理》教学演示系统的设计[J].教育教学论坛. 2019,(48)
[5]李俊,张淑玲,帅晶.基于Matlab GUI界面的数字信号处理辅助教学系统[J].信息通信. 2020,(08)
[6]朱御康.基于MATLAB的数字信号处理实验平台[J].通信电源技术. 2021,38(03)
