【数字信号调制】基于matlab二进制差分相移键控调制（2DPSK）【含Matlab源码 163期】

一、获取代码方式

获取代码方式1：
完整代码已上传我的资源：【数字信号调制】基于matlab二进制差分相移键控调制（2DPSK）【含Matlab源码 163期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、简介

1 绪论
调制：把消息信号寄托到载波的某个参数上，形成已调信号。
解调：调制的逆过程，从已调信号中恢复消息信号。

2 调制的目的
无线通信中，匹配信道特性，提高发射信号的频率，减小天线尺寸；频谱搬移，一条信道中同时传输多路信号，多路复用，提高信道利用率；扩展信号带宽，提高系统抗干扰能力；实现带宽与信噪比的互换（有效性和可靠性）；利用电话线将PC机接入Internet，需要翻译模/数信号。

3 调制的分类
3.1 涉及的信号
消息信号，又称调制信号、基带信号；
载波：运载工具，常用的是正弦波、脉冲序列；
已调信号：受调载波，载有消息信号的信息，具有多种形式。
3.2 可以从不同角度分类
按调制信号的类型：模拟调制/数字调制
按已调信号的频谱结构：线性调制/非线性调制
按正弦载波的受调参量：幅度调制/频率调制/相位调制
按载波信号的类型：连续波调制/脉冲调制

4 幅度调制
4.1 一般模型
（1）理论基础：傅里叶变换
（2）一般模型
幅度调制：消息信号控制正弦载波的幅度。
方法：用消息信号通过相乘器乘上载波信号，再通过带通滤波器（时域卷积滤波器特性）。
举例：AM、DSB、SSB、VSB。

4.2 常规双边带调幅AM
t 域：已调信号的波形，调制/解调方法
f 域：已调信号的频谱，带宽B
AM信号的包络正比于消息信号的规律，因此可以采用简单的**包络检波方法（非相干解调）**解调；
频谱由载波、上边带USB、下边带LSB组成。带宽BAM=2fH；
幅度调制又称为线性调制；
应用：中短波调幅广播。
缺点：功率利用率低，最多达到50%

4.3 抑制载波双边带DSB
频谱由上边带USB、下边带LSB组成，没有了载波分量。带宽BDSB=BAM=2fH；
调制效率可达100%。
采用相干解调：
方法：用消息信号通过想乘器乘上相干载波信号，再通过低通滤波器（时域卷积滤波器特性）。
要求：载波同步（相干载波和载波信号同频同相）

4.4 单边带调制SSB
只传输一个边带，频带利用率高。带宽BSSB=BAM/2=fH；在频谱拥挤的通信场合，如短波通信、多路载波电话系统。低功耗特性。使用于移动通信系统。
缺点：设备复杂，存在技术难点，需要相干解调。

4.5 残留边带调制VSB
残留边带滤波器特性：在载频处具有互补对称特性；介于单边带与双边带之间的方案。

5 角度调制
正弦载波有三个参量：幅度、频率、相位。都可以携带消息信号。
其中，频率（FM）和相位（PM）都称为角度调制。
频率调制（FM）
幅度恒定，对瞬时相位对t求微分，得到瞬时角频率。
调频的频谱由载频分量wc两侧的无数多对边频wc±nwm组成，其幅度取决于mf；
理论上，调频的带宽无穷大；
实际中，用卡森公式计算FM带宽：BFM=2(mf+1)fm。fm为调制信号的最高频率
FM调制为非线性调制。FM解调也称鉴频 ，采用微分电路+包络检波实现。
FM的特点和应用
特点：幅度不变，包络恒定。
优势：抗噪能力强；
代价：占用较大信道带宽，频谱利用率低；
应用：高质量或信道噪声大的场合。如卫星通信、移动通信、微波通信等。

6 抗噪声性能
性能指标：输出信噪比、制度增益
输入信噪比：Ni=n0B。n0是噪声的单边功率谱密度，B=2fH是带宽，是基带带宽的2倍。

AM DSB SSB VSB（幅度调制）
相干解调器：线性解调，信号和噪声可以分开处理。
双边带和单边带调制的抗噪声性能相同。
小信噪比时，信号被干扰为噪声，产生门限效应。原因是包络检波的非线性解调作用。
信噪比固定。
FM（角度调制）
FM系统可以通过增加传输带宽来改善抗噪声性能（信噪比）。

总结
频谱利用率 SSB>VSB>DSB/AM>FM
抗噪声性能：FM>DSB/SSB>VSB>AM
设备复杂度：AM最简，DSB/FM次之，SSB最复杂

三、部分源代码

i=10;
j=5000;
t=linspace(0,5,j);%0-5之间产生5000个点行矢量，即将[0,5]分成5000份
fc=5;%载波频率
fm=i/5;%码元速率
B=2*fm;%信号带宽

%产生基带信号
a=round(rand(1,i));
%figure(4);stem(a);
st1=t;
for n=1:10
    if a(n)<1;
        for m=j/i*(n-1)+1:j/i*n
            st1(m)=0;
        end
    else
        for m=j/i*(n-1)+1:j/i*n
            st1(m)=1;
        end
    end
end

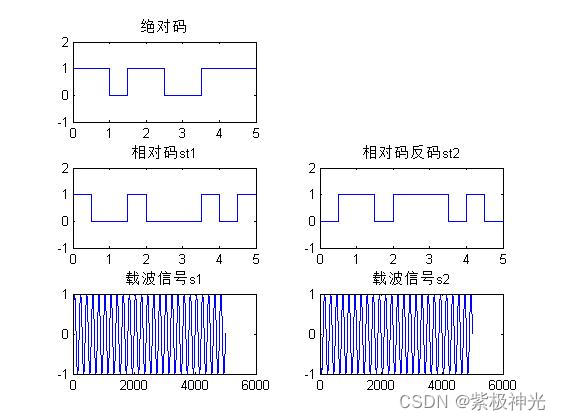

figure(1);
subplot(321);
plot(t,st1);
title('绝对码');
axis([0,5,-1,2]);

%差分变换
%设0为参考位
b=zeros(1,i);%全零矩阵
if(a(1)==0)
    b(1)=0;
else
    b(1)=1;
end
for n=2:10
    if a(n)==b(n-1)
        b(n)=0;
    else
        b(n)=1;
    end
end
st1=t;
for n=1:10
    if b(n)==0
        for m=j/i*(n-1)+1:j/i*n
            st1(m)=0;
        end
    else
        for m=j/i*(n-1)+1:j/i*n
            st1(m)=1;
        end
    end
end
subplot(323);
plot(t,st1);
title('相对码st1');
axis([0,5,-1,2]);

st2=t;
for k=1:j;
    if st1(k)==1;
        st2(k)=0;
    else
        st2(k)=1;
    end
end;
subplot(324);
plot(t,st2);
title('相对码反码st2');
axis([0,5,-1,2]);

%载波信号
s1=sin(2*pi*fc*t);
subplot(325);
plot(s1);
title('载波信号s1');
s2=sin(2*pi*fc*t+pi);%移了一个相位
subplot(326);
plot(s2);
title('载波信号s2');

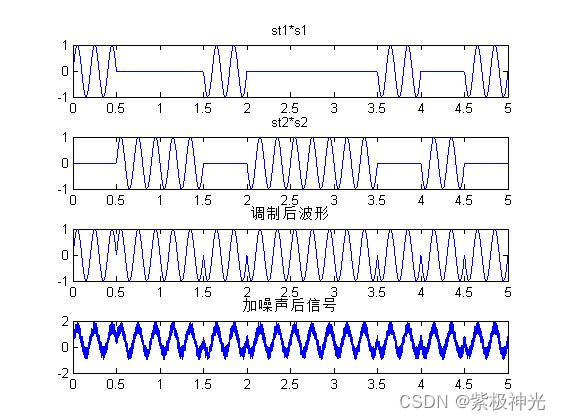

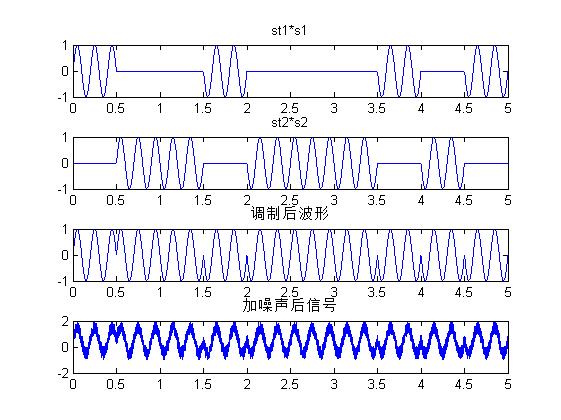

%信号调制
d1=st1.*s1;
d2=st2.*s2;
figure(2);
subplot(411);
plot(t,d1);
title('st1*s1');
subplot(412);
plot(t,d2);
title('st2*s2');
e_dpsk=d1+d2;
subplot(413);
plot(t,e_dpsk);
title('调制后波形');

%加噪
noise=rand(1,j);
dpsk=e_dpsk+noise;%加入噪声
subplot(414);
plot(t,dpsk);
title('加噪声后信号');

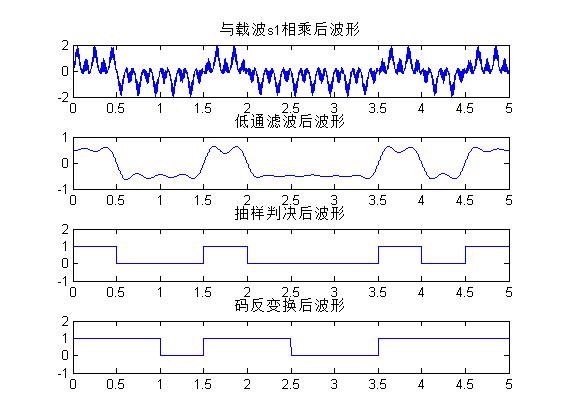

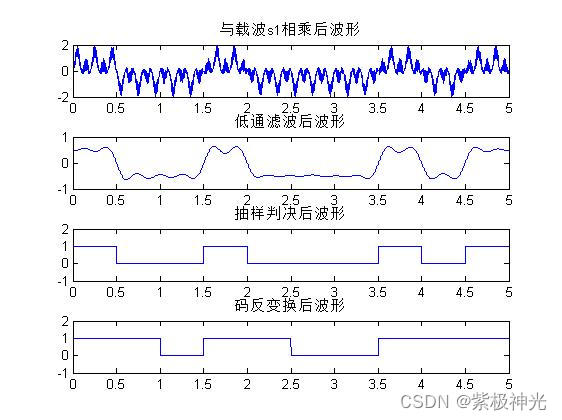

%相干解调
dpsk=dpsk.*s1;%与载波s1相乘
figure(3);
subplot(411);
plot(t,dpsk);
title('与载波s1相乘后波形');

[f,af]=T2F(t,dpsk);%傅里叶变换
[t,dpsk]=lpf(f,af,B);%通过低通滤波器,滤除部分噪声
subplot(412);
plot(t,dpsk);
title('低通滤波后波形');

%抽样判决
%正值判成1，负值判成0
st=zeros(1,i);%%全零矩阵
for m=0:i-1
    if dpsk(1,m*500+250)<0
        st(m+1)=0;
        for j=m*500+1:(m+1)*500
            dpsk(1,j)=0;
        end
    else
        for j=m*500+1:(m+1)*500
            st(m+1)=1;
            dpsk(1,j)=1;
        end
    end
end
subplot(413);
plot(t,dpsk);
axis([0,5,-1,2]);
title('抽样判决后波形')

%码反变换 2DPSK特有
dt=zeros(1,i);%%全零矩阵
dt(1)=st(1);
for n=2:10;
   % if (st(n)-st(n-1))<=0&&(st(n)-st(n-1))>-1;
    if (st(n)~=st(n-1))
        dt(n)=1;
    else
        dt(n)=0;
    end
end
st=t;
for n=1:10
    if dt(n)<1;
        for m=j/i*(n-1)+1:j/i*n
            st(m)=0;
        end
    else
        for m=j/i*(n-1)+1:j/i*n
            st(m)=1;
        end
    end
end
subplot(414);
plot(t,st);
axis([0,5,-1,2]);
title('码反变换后波形');








1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168


四、运行结果

五、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
