【通信仿真】基于matlab信道编码和交织【含Matlab源码 1685期】

一、获取代码方式（附实验题目说明）

获取代码方式1：
完整代码已上传我的资源：【通信仿真】基于matlab信道编码和交织【含Matlab源码 1685期】

获取代码方式2：
通过订阅紫极神光博客付费专栏，凭支付凭证，私信博主，可获得此代码。

备注：
订阅紫极神光博客付费专栏，可免费获得1份代码（有效期为订阅日起，三天内有效）；

二、部分源代码

clear; close all; clc;

EbN0=0:10;           %信噪比
nsymbol=1000000;     %随机信号长度
M=2;
L=7;                 %约束长度
k=log2(M);           %每个字符的bit数
tblen=6*L;           %维特比算法回溯长度
rate=1/2;            %1/2码率


trellis=poly2trellis(L,[133,171]);  %生成卷积码网格表

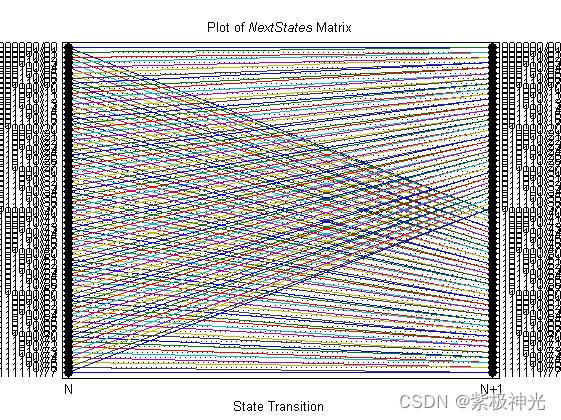

commcnv_plotnextstates(trellis.nextStates);%卷积码网格表可视化
data=randi([0,1],1,nsymbol);        %消息源
data1=convenc(data,trellis);        %卷积编码
tx=pskmod(data1,M);                 %2PSK调制

parfor i=1:length(EbN0)
    snrdB = EbN0(i) + 10*log10(k*rate);                            %SNR与Eb/N0的转换
    rx=awgn(tx,snrdB,'measured');
    data_out=pskdemod(rx,M);                                       %2PSK解调
    hard=vitdec(data_out,trellis,tblen,'cont','hard');             %硬判决，硬判决使用的汉明距离丢失了更多信息
    soft=vitdec(real(rx),trellis,tblen,'cont','unquant');          %软判决，使用几何距离

end
%维特比算法类似于寻求最短路径
errbN=berawgn(EbN0,'psk',2,'nodiff');                              %不使用卷积码的2PSK误码率

figure()
semilogy(EbN0,errbH,'-*');hold on;
semilogy(EbN0,errbS,'-x');hold on;
semilogy(EbN0,errbN,'-');
legend('硬判决译码误码率','软判决译码误码率','不使用卷积码误码率');
title('BPSK调制在AWGN信道下卷积码的性能');
grid on
xlabel('Eb/N0');ylabel('BER');

function commcnv_plotnextstates(nextStates)
% Utility function to display nextStates matrix for Convolutional Encoder
% with Uncoded Bits and Feedback example. To open the model, type
% commcnvencoder.

%   Copyright 2003-2011 The MathWorks, Inc.
%   $Revision: 1.1.6.2 $  $Date: 2011/12/11 07:38:29 $

%-- Create a new figure to plot NextStates
figure;

%-- Declare and initialize intermediate variables
[numStates,numIn] = size(nextStates);
yplot = NaN*ones(3*numIn,numStates);
yplot([1:3:end],:) = ones(numIn,1)*[0:numStates-1];
yplot([2:3:end],:) = nextStates';
xplot = repmat([1 numStates NaN]',numIn,numStates);

%-- Plot NextStates matrix
plot(xplot,yplot,'o-','MarkerSize',6,'MarkerEdgeColor','k','MarkerFaceColor','k');
grid on;
title('Plot of {\itNextStates} Matrix');
xlabel('State Transition');
set(gca,'yTick',[0:numStates-1],'YDir','Reverse',...
    'YTickLabel',...
[dec2base([0:numStates-1],2) repmat('/',numStates,1) dec2base([0:numStates-1],8)], ...
    'YLim', [-1 numStates], 'Xlim',[0 numStates+1],'xTick',[1 numStates], ...
    'xTickLabel','N|N+1','Position',[.11 .1 .78 .8]);
ylabel('Initial State (Binary/Octal representation)',...
    'HorizontalAlignment','center','VerticalAlignment','Bottom');






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

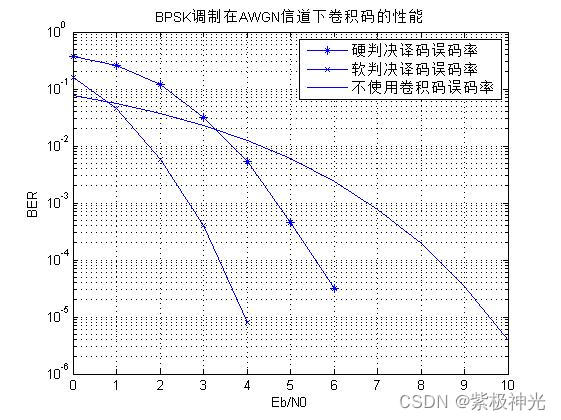

三、运行结果

四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1] 沈再阳.精通MATLAB信号处理[M].清华大学出版社，2015.
[2]高宝建,彭进业,王琳,潘建寿.信号与系统——使用MATLAB分析与实现[M].清华大学出版社，2020.
[3]王文光,魏少明,任欣.信号处理与系统分析的MATLAB实现[M].电子工业出版社，2018.
