效果图

在这里插入图片描述

文章目录



Let‘s go
在这里插入图片描述

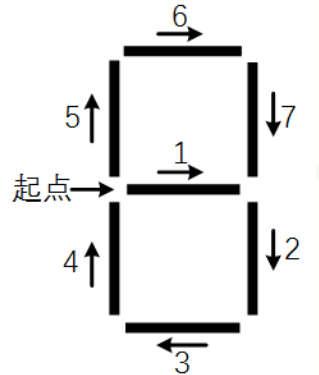

一.问题分析

在这里插入图片描述

  • 就用不久前学的turtle绘图体系来试试看
  • 这个七段数码管有7根线条组成，用不同的数来显示线条
  • 先完成一条线，然后完成一串数字，最后获取当前的时间并显示，perfect！！！

二.编码

首先用到turtle库，引入我们的库

import turtle	#引入库





  • 1
    •

使用函数绘制一条线，因为这个大小一样，之后调用函数就0k了，是不是很简单呢。

def drawLine(draw):
    turtle.pendown() if draw else turtle.penup()    #如果画了就放下画笔，否则抬起画笔
    turtle.fd(40)       #四十像素
    turtle.right(90)        #转向右90度，画下一条。





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

然后我们画出一个数码管，一共有七条线，如上图，所有的数都从一走，drawdigit函数是一个0-9的数字,第一条横除了0，1，7不需要其他都需要，以此类推。

这里要注意画完前4条海龟回到原点了，我们需要让它转头左转90度，继续直线。代码如下：

def drawDigit(digit): #根据数字绘制七段数码管
    drawLine(True) if digit in [2,3,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,3,4,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,6,8] else drawLine(False)
    turtle.left(90)
    drawLine(True) if digit in [0,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,2,3,4,7,8,9] else drawLine(False)
    turtle.left(180)
    turtle.penup() #为绘制后续数字确定位置
    turtle.fd(20) #为绘制后续数字确定位置





  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

在这里插入图片描述
到这第一步就完成了，下面来完成获取一段数字，绘制出数码管。

我需要一个循环读这一段字符，最后通过主函数main进行封装，有点C的意思。

def drawDate(date): #获得要输出的数字
    for i in date:
        drawDigit(eval(i)) #通过eval()函数将数字变为整数
def main():
    turtle.setup(800, 350, 200, 200)
    turtle.penup()
    turtle.fd(-300)
    turtle.pensize(5)
    drawDate('20210629')
    turtle.hideturtle()
    turtle.done()
main()






  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

效果：

三.优化

数码管间隔的函数定义：

def drawGap(): #绘制数码管间隔
    turtle.penup()
    turtle.fd(5)





  • 1
    •

  • 2
    •

  • 3
    •

调用：

import turtle
def drawGap(): #绘制数码管间隔
    turtle.penup()
    turtle.fd(5)
def drawLine(draw):
    drawGap()
    turtle.pendown() if draw else turtle.penup()    #如果画了就放下画笔，否则抬起画笔
    turtle.fd(40)       #四十像素
    drawGap()
    turtle.right(90)        #转向右90度，画下一条。
def drawDigit(digit): #根据数字绘制七段数码管
    drawLine(True) if digit in [2,3,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,3,4,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,6,8] else drawLine(False)
    turtle.left(90)
    drawLine(True) if digit in [0,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,2,3,4,7,8,9] else drawLine(False)
    turtle.left(180)
    turtle.penup() #为绘制后续数字确定位置
    turtle.fd(20) #为绘制后续数字确定位置
def drawDate(date): #获得要输出的数字
    for i in date:
        drawDigit(eval(i)) #通过eval()函数将数字变为整数
def main():
    turtle.setup(800, 350, 200, 200)
    turtle.penup()
    turtle.fd(-300)
    turtle.pensize(5)
    drawDate('20210629')
    turtle.hideturtle()
    turtle.done()
main()






  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

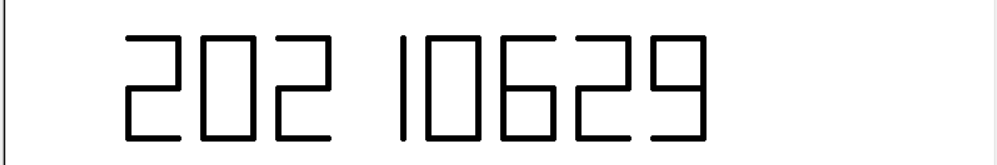

之前：
在这里插入图片描述

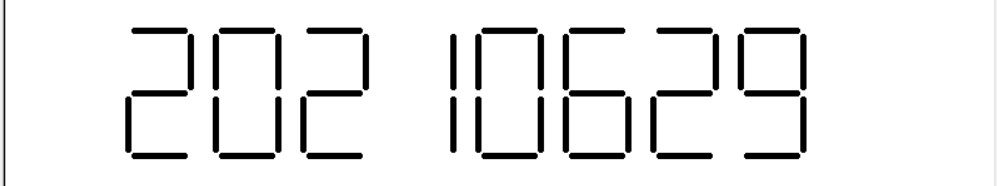

优化：
在这里插入图片描述

获取系统时间，绘制七段数码管
这里要借助之前学习的库time

  • 使用time库获取当前系统时间
  • 增加年月日
  • 添加颜色
import time





  • 1
    •

四.完整代码

import turtle as t
import time
def drawGap(): #绘制数码管间隔
    t.penup()
    t.fd(5)
def drawLine(draw):
    drawGap()
    t.pendown() if draw else t.penup()    #如果画了就放下画笔，否则抬起画笔
    t.fd(40)       #四十像素
    drawGap()
    t.right(90)        #转向右90度，画下一条。
def drawDigit(digit): #根据数字绘制七段数码管
    drawLine(True) if digit in [2,3,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,3,4,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,6,8] else drawLine(False)
    t.left(90)
    drawLine(True) if digit in [0,4,5,6,8,9] else drawLine(False)
    drawLine(True) if digit in [0,2,3,5,6,7,8,9] else drawLine(False)
    drawLine(True) if digit in [0,1,2,3,4,7,8,9] else drawLine(False)
    t.left(180)
    t.penup() #为绘制后续数字确定位置
    t.fd(20) #为绘制后续数字确定位置
def drawDate(date): #获得要输出的数字
    t.pencolor("red")
    for i in date:
        if i == '-':
            t.write('年',font=("Arial", 18, "normal"))
            t.pencolor("Lime")
            t.fd(40)
        elif i == '=':
            t.write('月',font=("Arial", 18, "normal"))
            t.pencolor("blue")
            t.fd(40)
        elif i == '+':
            t.write('日',font=("Arial", 18, "normal"))
        else:
            drawDigit(eval(i)) #通过eval()函数将数字变为整数
def main():
    t.setup(1000, 500, 200, 200)
    t.penup()
    t.fd(-300)
    t.pensize(5)
    drawDate(time.strftime('%Y-%m=%d+',time.gmtime()))
    t.hideturtle()
    t.done()
main()






  • 1
    •

  • 2
    •

  • 3
    •

  • 4
    •

  • 5
    •

  • 6
    •

  • 7
    •

  • 8
    •

  • 9
    •

  • 10
    •

  • 11
    •

  • 12
    •

  • 13
    •

  • 14
    •

  • 15
    •

  • 16
    •

  • 17
    •

  • 18
    •

  • 19
    •

  • 20
    •

  • 21
    •

  • 22
    •

  • 23
    •

  • 24
    •

  • 25
    •

  • 26
    •

  • 27
    •

  • 28
    •

  • 29
    •

  • 30
    •

  • 31
    •

  • 32
    •

  • 33
    •

  • 34
    •

  • 35
    •

  • 36
    •

  • 37
    •

  • 38
    •

  • 39
    •

  • 40
    •

  • 41
    •

  • 42
    •

  • 43
    •

  • 44
    •

  • 45
    •

  • 46
    •

  • 47
    •

  • 48
    •

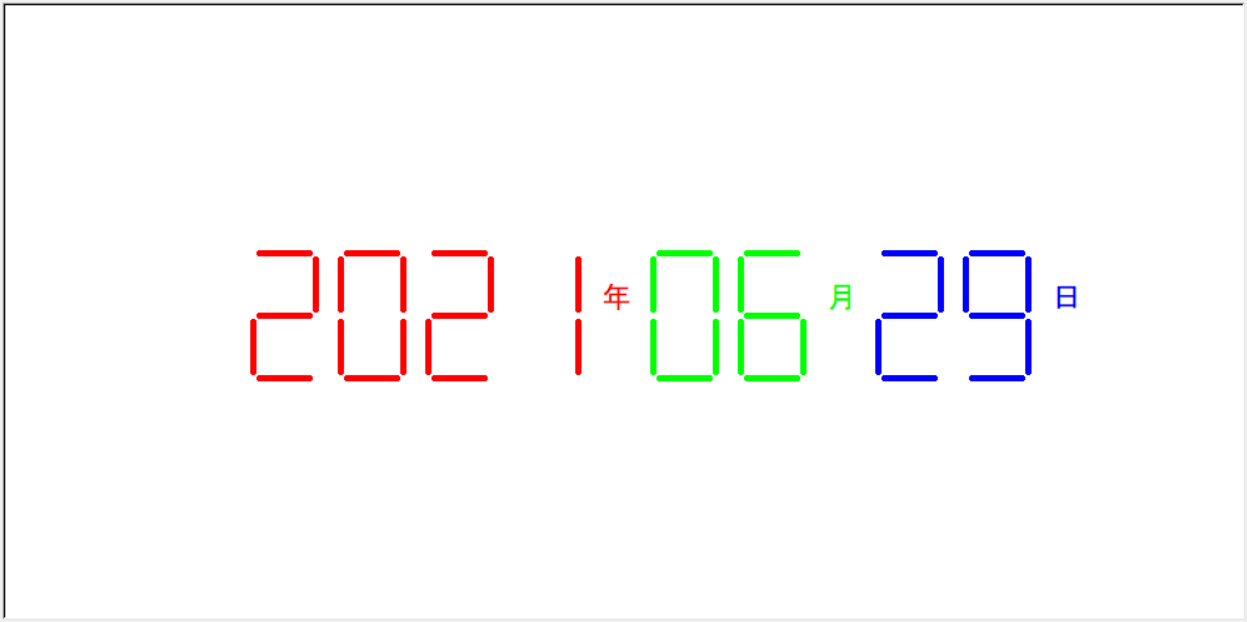

效果：
在这里插入图片描述
在这里插入图片描述


你是我零零碎碎烦躁无趣琐事里，耀眼可爱的存在
