业务架构图规范

​

目录

宏观出发

局部细节

注意要点

总结：

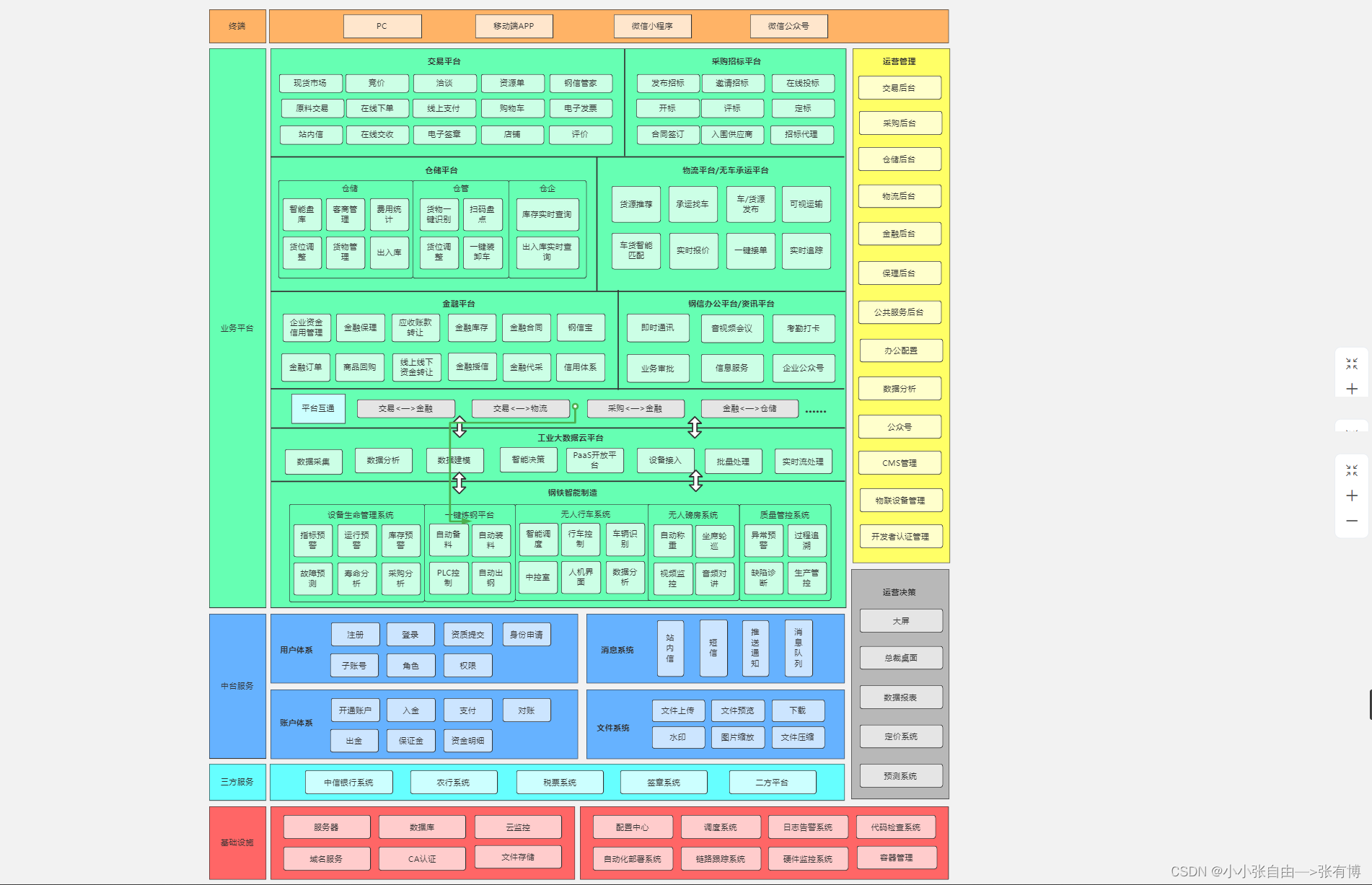

宏观出发

1、整体结构的上下顺序为上级依赖于下级。

2、色彩搭配不要太唐突，最好有渐变性。

3、图形间宽松程度适宜，对称程度适宜。

4、虚线框和实线框的结合，实线框表示的关系强烈程度高于虚线框，虚线框更重于逻辑上的关联。

​编辑

局部细节

1、用词表达要标准

2、业务要全面

3、模块划分粒度适宜

4、模块摆放以及层级关系：纵向：分层——上层依赖于下层越底层，越是基础服务；横向：并列关系，级别相同。

5、图形间距离适中，避免间距过大、过小，影响美观。

​编辑

注意要点

• 架构图的名词表达要到位，比如：业务架构图和运维架构图中不能出现技术的字眼。因为不同架构图的读者是不同的，要保证你的读者能迅速的get 到你想表达的意思，这是很重要的。

• 架构图表达的内容是否全面，不管是业务，技术还是运维架构图要表达的内容一定要全面，包括软件系统依赖的第三方服务等都要体现出来。
• 关于架构图中模块的划分粒度，一定要合适，既不能太宽泛，也不能太细粒度，要达到对具体的小功能模块进行一层抽象的粒度即可。
• 包括模块摆放的逻辑是否准确，架构图的每一个模块的摆放，都是有讲究的，要能说出为什么这个模块放在这？放在那行不行？为什么？能回答出这几个问题，相信你的架构图问题不大。

总结：

画架构图的最大原则：让别人能看的懂，理解的明白！

​
