通信原理Matlab仿真：数字基带传输系统实验

实验原理：

实验步骤：

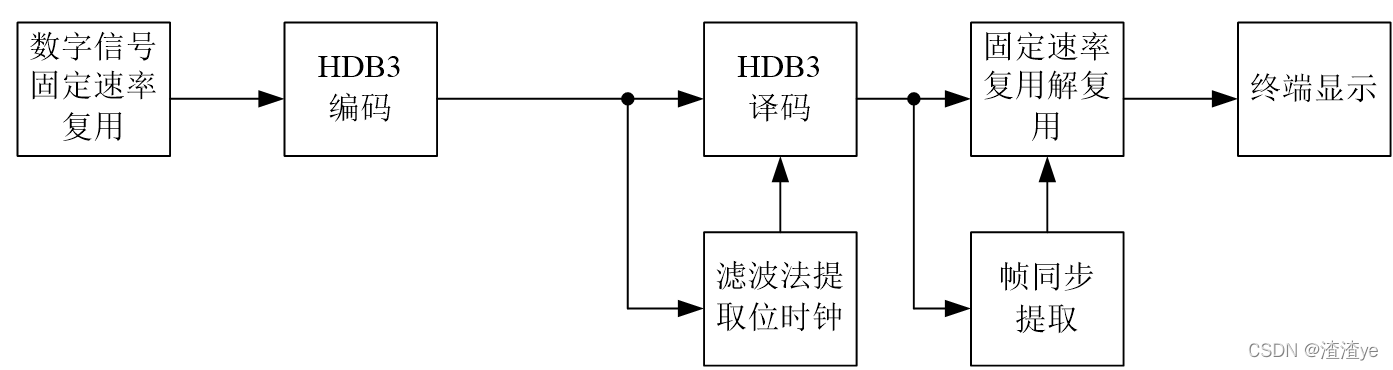

        信号源产生的二进制数字信号经码型变换模块之后送入同步提取模块，再进行码型反变换，最后得到原始的二进制数字信号，然后在信号源上实现解复用，实现光条显示。在实验时可参考下面提供的方法进行连线（以HDB3码为例）：

 注：1、模块7的S2设置为“1000”；

2、信号源上的S1拨码开关设置为01110010；实验结果――光条U6和U2显示一致，U4和U3显示一致；

3、请用AMI编码方式来实现系统，并和HDB3方式比较效果。

实验记录：

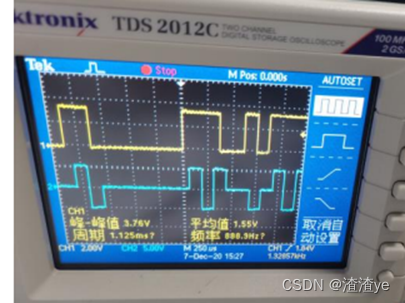

这是使用AMI编码方式前后波形的对比
可以很直观地看出，“0”、“1”码变成了三电平双极性码
原来的“1”变成了交替的“+1”“-1”，“0”仍然为“0”
编码后可以看成单极性波形的变形
不含有直流分量，编译码电路简单，具有宏观自检能力。

这是使用 HDB3编码方式前后波形的对比
可以看出“0”“1”码变成了三电平双极性码
利用了破坏脉冲（“+1”“-1”）来控制连续“0”的个数不超过三个
有利于位定时信号的提取
HDB3 编码方式较复杂，但编码后无直流分量，且译码简单
有一定的检错能力，所以在数字基带信号的传输中应用广泛。

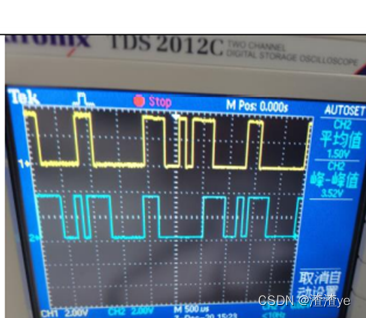

这是使用 HDB3 编码方式前的原信号与译码后信号的波形对比
从图上可以看出，译码后信号波形相对于原信号出现了较大的时延
但是通过前后对比可以看出，译码后的信号恢复较好，误码率低，信号传输效果较好。
