FPGA学习笔记4.1——Verilog下的LED流水灯实现

设计思路

彩灯显示电路：现在有18个红色LED灯，采用状态机设计一个流水灯，工作模式为：

要求控制18个LED灯实现如下的演示花型:– 从两边往中间逐个亮;全灭 – 从中间往两头逐个亮;全灭 – 循环执行上述过程

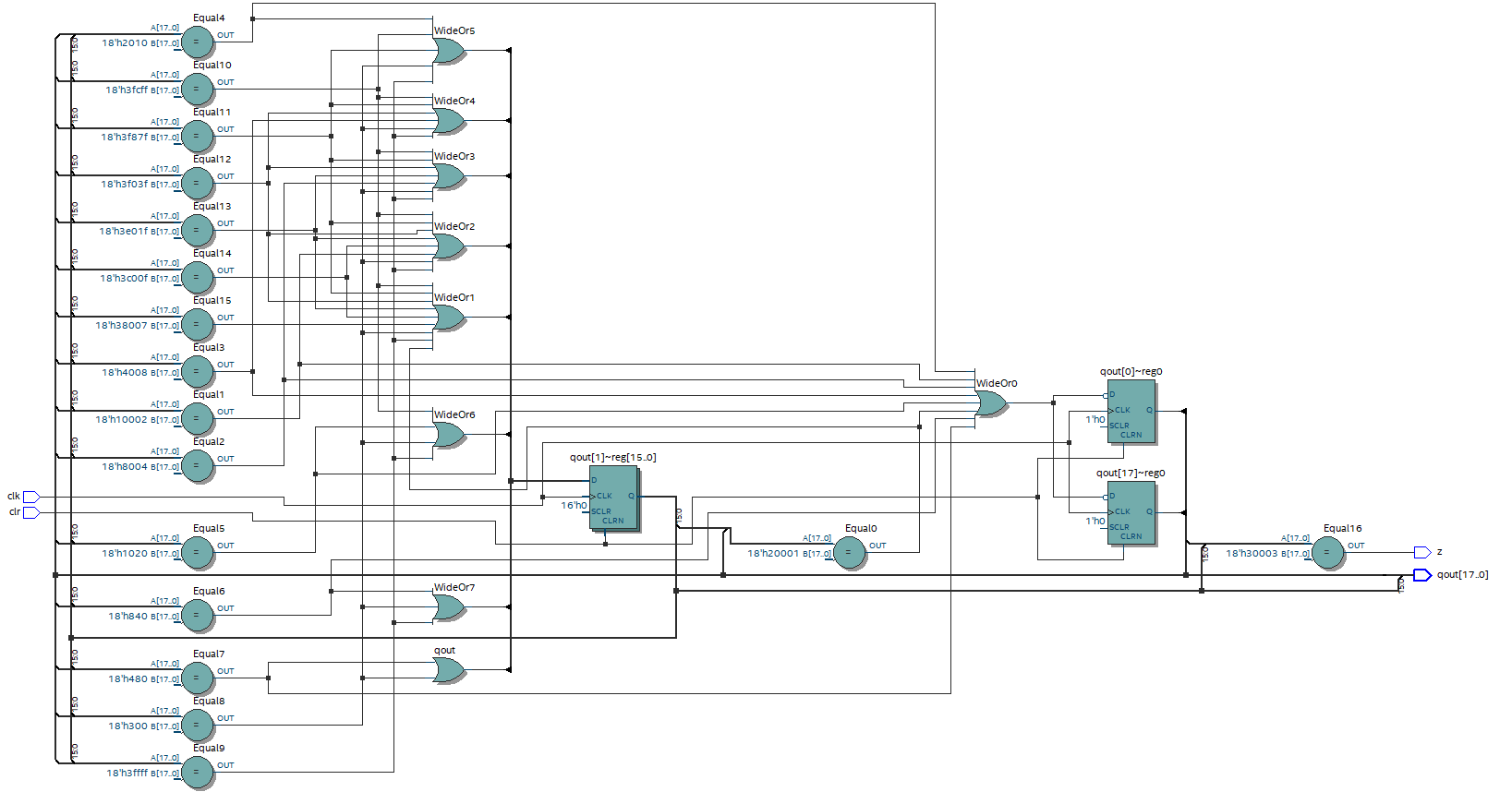

原理图

功能模块代码：














      module denghua(clk,clr,z,qout);













      input clk,clr;













      output reg z;













      output reg[17:0] qout;













      parameter S0=18'b100000000000000001;













      parameter S1=18'b010000000000000010;













      parameter S2=18'b001000000000000100;













      parameter S3=18'b000100000000001000;













      parameter S4=18'b000010000000010000;













      parameter S5=18'b000001000000100000;













      parameter S6=18'b000000100001000000;













      parameter S7=18'b000000010010000000;













      parameter S8=18'b000000001100000000;













      parameter S9=18'b111111111111111111;













      parameter S10=18'b111111110011111111;













      parameter S11=18'b111111100001111111;













      parameter S12=18'b111111000000111111;













      parameter S13=18'b111110000000011111;













      parameter S14=18'b111100000000001111;













      parameter S15=18'b111000000000000111;













      parameter S16=18'b110000000000000011;




















































      always @(posedge clk or posedge clr) //此过程定义状态转换













      begin












	if(clr)













      		qout<=0; //异步复位












	else












	case(qout)













      		S0: qout<=S1;













      		S1: qout<=S2;













      		S2: qout<=S3;













      		S3: qout<=S4;













      		S4: qout<=S5;













      		S5: qout<=S6;













      		S6: qout<=S7;













      		S7: qout<=S8;













      		S8: qout<=S9;













      		S9: qout<=S10;













      		S10: qout<=S11;













      		S11: qout<=S12;













      		S12: qout<=S13;













      		S13: qout<=S14;













      		S14: qout<=S15;













      		S15: qout<=S16;













      		S16: qout<=S0;













      		default: qout<=S0; /*default语句*/













      	endcase













      end













      always @(qout) /*此过程产生输出逻辑*/













      begin












	case(qout)













      		S16: z=1'b1;













      		default:z=1'b0;













      	endcase













      end













      endmodule





测试模块代码：














      `timescale 1 ps/ 1 ps













      module denghua_vlg_tst();













      reg eachvec;













      reg clk;













      reg clr;


























      wire [17:0]  qout;













      wire z;


























      integer i;













      denghua i1 (













      	.clk(clk),













      	.clr(clr),













      	.qout(qout),













      	.z(z)













      );













      initial













      begin













      	$display("Running testbench");













      	clk=1;













      	clr=0;













      	#40 $stop();













      end













      initial













      	$monitor("qout:%b z:%b",qout,z);


























      always













      begin













      	#1 clk=~clk;













      end













      endmodule

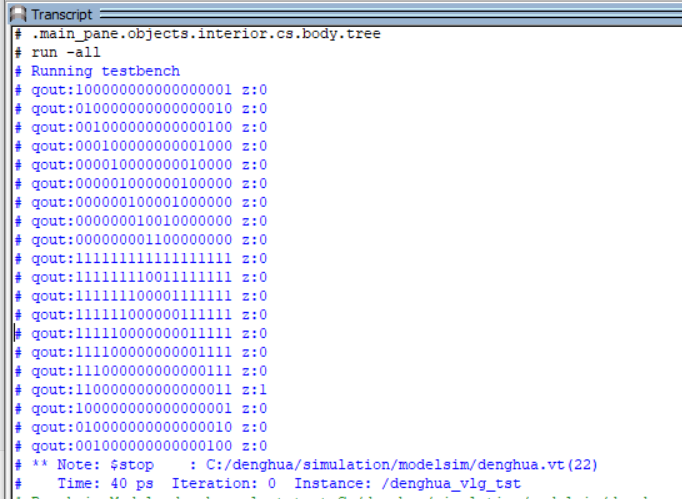

运行图：

文章来源: blog.csdn.net，作者：渣渣ye，版权归原作者所有，如需转载，请联系作者。

原文链接：blog.csdn.net/yyfloveqcw/article/details/124177147
