PDF格式原理学习

1、PDF的历史

PDF的基本格式：

• PDF是Portable Document Format 的缩写，可翻译为“便携文件格式”，由Adobe System Incorporated 公司在1992年发明。
• PDF文件是一种编程形式的文档格式，它所有显示的内容，都是通过相应的操作符进行绘制的。
• PDF基本显示单元包括：文字，图片，矢量图，图片
• PDF扩展单元包括：水印，电子署名，注释，表单，多媒体，3D
• PDF动作单元：书签，超链接（拥有动作的单元有很多个，包括电子署名，多媒体等等）

PDF的优点：

• 一致性：在所有可以打开PDF的机器上，展示的效果是完全一致，不会出现段落错乱、文字乱码这些排版问题。尤其是文档中，本身可以嵌入字体，避免了客户端没有对应字体，而导致文字显示不一致的问题。所以，在印刷行业，绝大多数用的都是PDF格式。
• 不易修改：用过PDF文件的人，都会知道，对已经保存之后的PDF文件，想要进行重新排版，基本上就不可能的，这就保证了从资料源发往外界的资料，不容易被篡改。
• 安全性：PDF文档可以进行加密，包括以下几种加密形式：文档打开密码，文档权限密码，文档证书密码，加密的方法包括：RC4，AES，通过加密这种形式，可以达到资料防扩散等目的。
• 不失真：PDF文件中，使用了矢量图，在文件浏览时，无论放大多少倍，都不会导致使用矢量图绘制的文字，图案的失真。
• 支持多种压缩方式：为了减少PDF文件的size，PDF格式支持各种压缩方式：asciihex，ascii85，lzw，runlength，ccitt，jbig2，jpeg(DCT)，jpeg2000(jpx)
• 支持多种印刷标准：支持PDF-A，PDF-X

2、PDF的格式

理解PDF格式可以从四个方面下手——Objects（对象）、File structure（物理文件结构）、Document structure（逻辑文件结构）、Content streams（内容流）。

1、物理文件结构

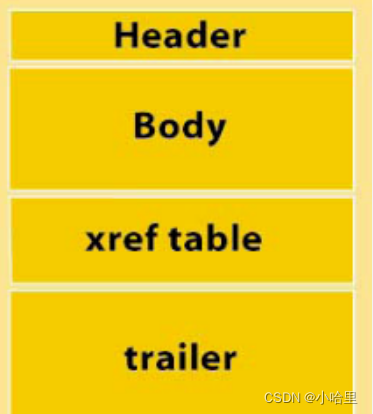

• 整体上分为文件头（Header）、对象集合（Body）、交叉引用表（Xref table）、文件尾（Trailer）四个部分，结构如图。修改过的PDF结构会有部分变化。
  未经修改

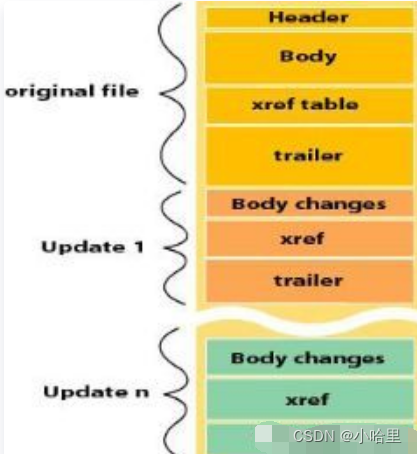

  经过修改

  （1）文件头
• 文件头是PDF文件的第一行,格式如下:

  %PDF-1.7






  1


• 这是个固定格式，表示这个PDF文件遵循的PDF规范版本，解析PDF的时候尽量支持高版本的规范，以保证支持大多数工具生成的PDF文件。1.7版本支持1.0-1.7之间的所有版本。
  （2）对象集合
• 这是一个PDF文件最重要的部分，文件中用到的所有对象,包括文本、图象、音乐、视频、字体、超连接、加密信息、文档结构信息等等,都在这里定义。格式如下:

  2 0 obj
          ...
  end obj






  1

  2

  3


• 一个对象的定义包含4个部分：
  前面的2是对象序号，其用来唯一标记一个对象；
  0是生成号，按照PDF规范，如果一个PDF文件被修改，那这个数字是累加的，它和对象序号一起标记是原始对象还是修改后的对象，但是实际开发中，很少有用这种方式修改PDF的，都是重新编排对象号；
  obj和endobj是对象的定义范围，可以抽象的理解为这就是一个左括号和右括号；
  省略号部分是PDF规定的任意合法对象。
• 可以通过R关键字来引用任何一个对象，比如要引用上面的对象，可以使用2 0 R，需要主意的是，R关键字不仅可以引用一个已经定义的对象，还可以引用一个并不存在的对象，而且效果就和引用了一个空对象一样。
  （3）交叉引用表
  交叉引用表是PDf文件内部一种特殊的文件组织方式，可以很方便的根据对象号随机访问一个对象。其格式如下:

  xref
        0 1
        0000000000   65535   f
        4 1
      0000000009   00000   n
        8 3
      0000000074   00000   n
        0000000120   00000   n
        0000000179   00000   n






  1

  2

  3

  4

  5

  6

  7

  8

  9


• 其中,xref是开始标志,表示以下为一个交叉引用表的内容;
  每个交叉引用表又可以分为若干个子段，每个子段的第一行是两个数字，第一个是对象起始号，后面是连续的对象个数，接着每行是这个子段的每个对象的具体信息——每行的前10个数字代表这个这个对象相对文件头的偏移地址,后面的5位数字是生成号（用于标记PDF的更新信息，和对象的生成号作用类似），最后一位f或n表示对象是否被使用(n表示使用,f表示被删除或没有用)。上面这个交叉引用表一共有3个子段，分别有1个，1个，3个对象，第一个子段的对象不可用，其余子段对象可用。
  （4）文件尾
• 通过trailer可以快速的找到交叉引用表的位置，进而可以精确定位每一个对象；还可以通过它本身的字典还可以获取文件的一些全局信息（作者，关键字，标题等），加密信息，等等。具体形式如下:

  trailer
        <<
          key1   value1
          key2   value2
          key3   value3
          …
        >>
        startxref
        553
        %%EOF






  1

  2

  3

  4

  5

  6

  7

  8

  9

  10

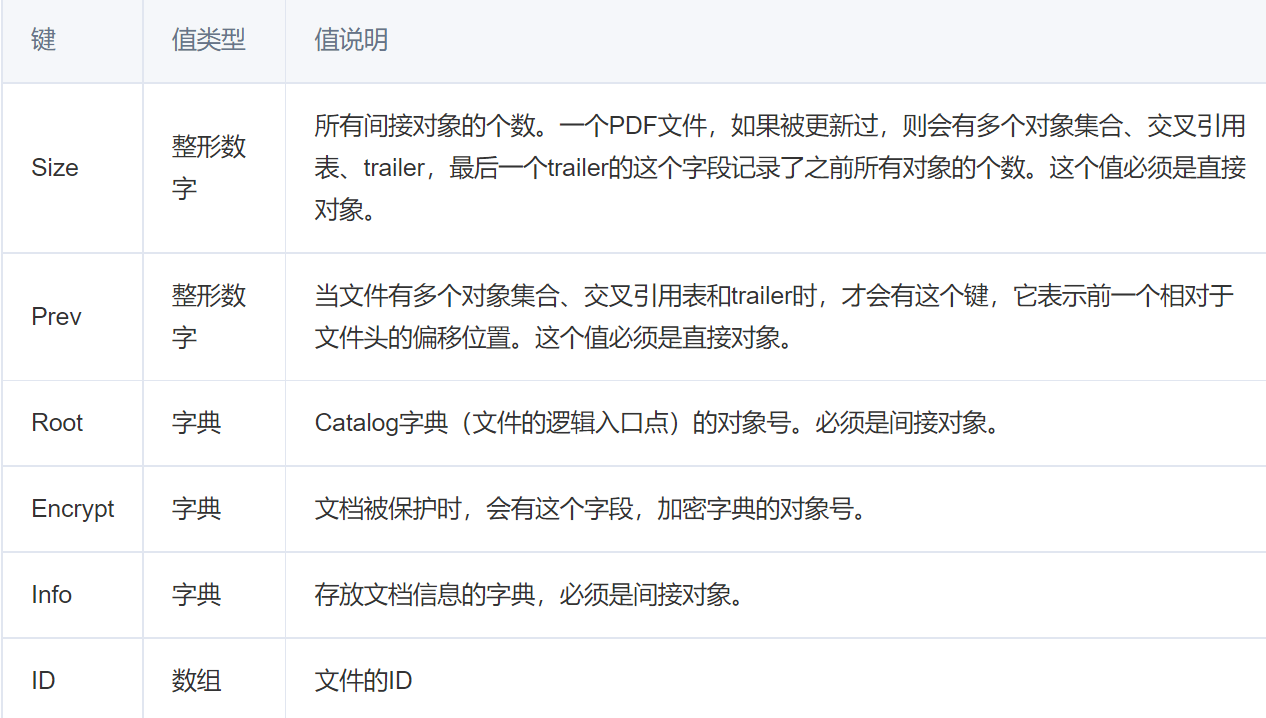

• trailer后面紧跟一个字典，包含若干键-值对。具体含义如下：

• 上面代码中的startxref：后面的数字表示最后一个交叉引用表相对于文件起始位置的偏移量
  %%EOF：文件结束符

2、逻辑文件结构

•

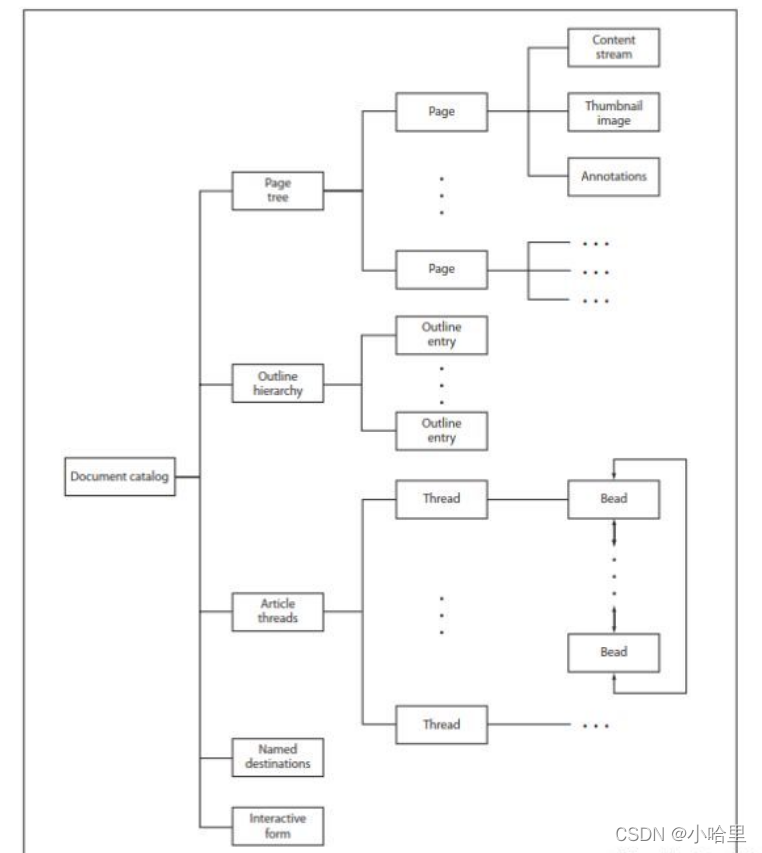

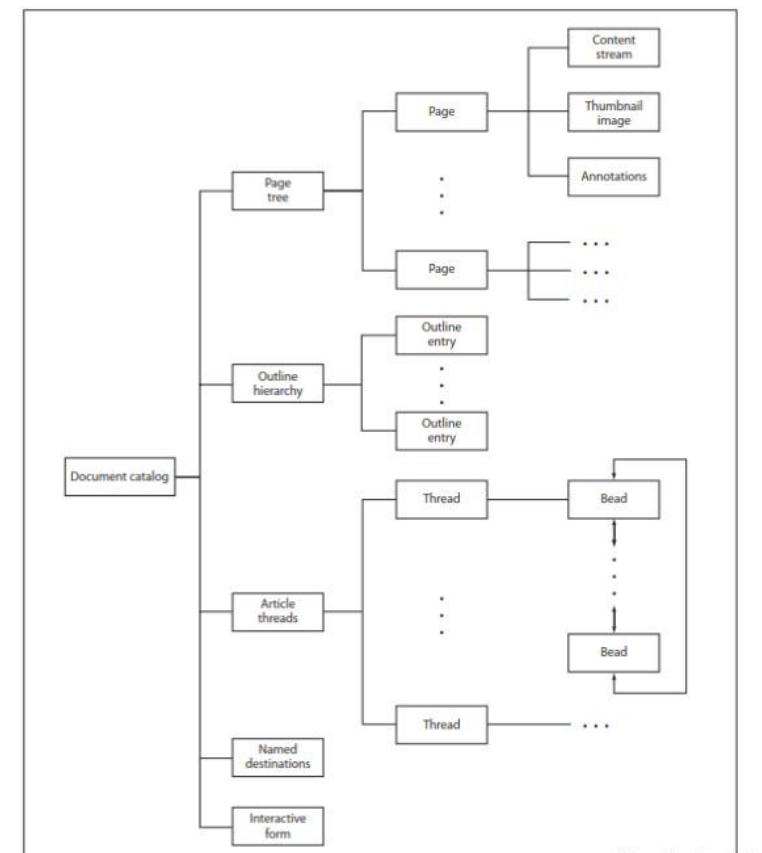

• catalog根节点
  catalog是整个PDF逻辑结构的根节点，这个可以通过trailer的Root字段定位，虽然简单，但是相当重要，因为这里是PDF文件物理结构和逻辑结构的连接点。Catalog字典包含的信息非常多，这里仅就最主要的几个字段做个说明。
  字段类型值Typename(必须)只能为Pages 。
  Parentdictionary(如果不是catalog里面指定的跟节点，则必须有，并且必须是间接对象) 当前节点的直接父节点。
  Kidsarray(必须)一个间接对象组成的数组，节点可能是page或page tree。
  Countinteger(必须) page tree里面所包含叶子节点（page 对象）的个数。
  从以上字段可以看出，Pages最主要的功能就是组织所有的page对象。Page对象描述了一个PDF页面的属性、资源等信息。Page对象是一个字典，它主要包含一下几个重要的属性：
  Pages字段 这是个必须字段，是PDF里面所有页面的描述集合。Pages字段本身是个字典，它里面又包含了一下几个主要字段：

  字段	类型	值
  Type	name	(必须)必须是Page。
  Parent	dictionary	(必须；并且只能是间接对象)当前page节点的直接父节点page tree 。
  LastModified	date	(如果存在PieceInfo字段，就必须有，否则可选)记录当前页面被最后一次修改的日期和时间。
  Resources	dictionary	(必须; 可继承)记录了当前page用到的所有资源。如果当前页不用任何资源，则这是个空字典。忽略所有字段则表示继承父节点的资源。
  MediaBox	rectangle	(必须; 可继承)定义了要显示或打印页面的物理媒介的区域（default user space units）
  CropBox	rectangle	(可选; 可继承)定义了一个可视区域，当前页被显示或打印的时候，它的内容会被这个区域裁剪。默认值就是 MediaBox。
  BleedBox	rectangle	(可选) 定义了一个区域，当输出设备是个生产环境（ production environment）的时候，页面显示的内容会被裁剪。默认值是 CropBox.
  Contents	stream or array	(可选) 描述页面内容的流。如果这个字段缺省，则页面上什么也不会显示。这个值可以是一个流，也可以是由几个流组成的一个数组。如果是数组，实际效果相当于所有的流是按顺序连在一起的一个流，这就允许PDF生成的时候可以随时插入图片或其他资源。流之间的分割只是词汇上的一个分割，并不是逻辑上或者组织形式的切割。
  Rotate	integer	(可选; 可继承) 顺时钟旋转的角度数，这个必须是90的整数倍，默认是0。
  Thumb	stream	(可选)定义当前页的缩略图。
  Annots	array	(可选) 和当前页面关联的注释。
  Metadata	stream	(可选) 当前页包含的元数据。

• 一个简单例子：

  3 0 obj
         << /Type /Page
             /Parent 4 0 R
             /MediaBox [ 0 0 612 792 ]
             /Resources <</Font<<
                          /F3 7 0 R /F5 9 0 R /F7 11 0 R
                               >>
                          /ProcSet [ /PDF ]
                         >>
             /Contents 12 0 R
             /Thumb 14 0 R
             /Annots [ 23 0 R 24 0 R]
           >>
  endobj






  1

  2

  3

  4

  5

  6

  7

  8

  9

  10

  11

  12

  13

  14


• Outlines字段
  Outline是PDF里面为了方便用户从PDF的一部分跳转到另外一部分而设计的，有时候也叫书签（Bookmark），它是一个树状结构，可以直观的把PDF文件结构展现给用户。用户可以通过鼠标点击来打开或者关闭某个outline项来实现交互，当打开一个outline时，用户可以看到它的所有子节点，关闭一个outline的时候，这个outline的所有子节点会自动隐藏。并且，在点击的时候，阅读器会自动跳转到outline对应的页面位置。
  Outlines包含以下几个字段：
  字段类型值Typename(可选)如果这个字段有值，则必须是Outlines。Firstdictionary(必须;必须是间接对象) 第一个顶层Outline item。Lastdictionary(必须;必须是间接对象)最后一个顶层outline item。Countinteger(必须)outline的所有层次的item的总数。

• Outline是一个管理outline item的顶层对象，我们看到的，其实是outline item，这个里面才包含了文字、行为、目标区域等等。
  一个outline item主要有一下几个字段：
  字段类型值Titletext string(必须)当前item要显示的标题。
  Parentdictionary(必须;必须是间接对象) outline层级中，当前item的父对象。如果item本身是顶级item，则父对象就是它本身。
  Prevdictionary(除了每层的第一个item外，其他item必须有这个字段;必须是间接对象)当前层级中，此item的前一个item。
  Nextdictionary(除了每层的最后一个item外，其他item必须有这个字段;必须是间接对象)当前层级中，此item的后一个item。
  Firstdictionary(如果当前item有任何子节点，则这个字段是必须的;必须是间接对象) 当前item的第一个直接子节点。
  Lastdictionary(如果当前item有任何子节点，则这个字段是必须的;必须是间接对象) 当前item的最后一个直接子节点。
  Destname,byte string, or array(可选; 如果A字段存在，则这个不能被会略)当前的outline item被激活的时候，要显示的区域。
  Adictionary(可选; 如果Dest 字段存在，则这个不能被忽略)当前的outline item被激活的时候，要执行的动作。

• URI字段 URI（uniform resource identifier)，定义了文档级别的统一资源标识符和相关链接信息。目录和文档中的链接就是通过这个字段来处理的.

• Metadata字段 文档的一些附带信息，用xml表示，符合adobe的xmp规范。这个可以方便程序不用解析整个文件就能获得文件的大致信息。

• 其他 Catalog字典中，常用的字段一般有以下一些：

  字段	类型	值
  Type	name	(必须)必须为Catalog。
  Version	name	(可选)PDF文件所遵循的版本号（如果比文件头指定的版本号高的话）。如果这个字段缺省或者文件头指定的版本比这里的高，那就以文件头为准。一个PDF生成程序可以通过更新这个字段的值来修改PDF文件版本号。
  Pages	dictionary	(必须并且必须为间接对象)当前文档的页面集合入口。
  PageLabels	number tree	(可选) number tree，定义了页面和页面label对应关系。
  Names	dictionary	(可选)文档的name字典。
  Dests	dictionary	(可选;必须是间接对象)name和相应目标对应关系字典。
  ViewerPreferences	dictionary	(可选)阅读参数配置字典，定义了文档被打开时候的行为。如果缺省，则使用阅读器自己的配置。
  PageLayout	name	(可选) 指定文档被打开的时候页面的布局方式。SinglePageDisplay 单页OneColumnDisplay 单列TwoColumnLeftDisplay 双列，奇数页在左TwoColumnRightDisplay 双列，奇数页在右TwoPageLeft 双页，奇数页在左TwoPageRight 双页，奇数页在右缺省值: SinglePage.
  PageMode	name	(可选) 当文档被打开时，指定文档怎么显示UseNone 目录和缩略图都不显示UseOutlines 显示目录UseThumbs 显示缩略图FullScreen 全屏模式，没有菜单，任何其他窗口UseOC 显示Optional content group 面板UseAttachments显示附件面板缺省值: UseNone.
  Outlines	dictionary	(可选；必须为间接对象)文档的目录字典
  Threads	array	(可选；必须为间接对象)文章线索字典组成的数组。
  OpenAction	array or dictionary	(可选) 指定一个区域或一个action，在文档打开的时候显示（区域）或者执行（action）。如果缺省，则会用默认缩放率显示第一页的顶部。
  AA	dictionary	(可选)一个附加的动作字典，在全局范围内定义了响应各种事件的action。
  URI	dictionary	(可选)一个URI字典包含了文档级别的URI action信息。
  AcroForm	dictionary	(可选)文档的交互式form (AcroForm)字典。
  Metadata	stream	(可选;必须是间接对象)文档包含的元数据流。

3、对象

• 对象主要有下面几种
• booleam 用关键字true或false表示，可以是array对象的一个元素,或dictionary对象的一个条目。也可以用在PostScript计算函数里面，做为if或if esle的一个条件。
• numeric 包括整形和实型，不支持非十进制数字，不支持指数形式的数字。例: 1)整数 123 4567 +111 -2 范围:正2的31次方-1到负的2的31次方 2)实数 12.3 0.8 +6.3 -4.01 -3. +.03 范围:±3.403 ×10的38次方 ±1.175 × 10的-38次方
  注意:如果整数超过表示范围将转化成实数,如果实数超过范围就会出错
• string 由一系列0-255之间的字节组成，一个string总长度不能超过65535.string有以下两种方式：
  十六进制字串 由<>包含起来的一个16进制串，两位表示一个字符,不足两位用0补齐。例:
  表示AA和BB两个字符 \ 表示AA和B0两个字符
  直接字串 由()包含起来的一个字串,中间可以使用转义符"/"。例：(abc) 表示abc
  (a//) 表示a/
• name 由一个前导/和后面一系列字符组成，最大长度为127。和string不同的是，name是不可分割的并且是唯一的，不可分割就是说一个name对象就是一个原子，比如/name，不能说n就是这个name的一个元素；唯一就是指两个相同的name一定代表同一个对象。从pdf1.2开始，除了ascii的0，别的都可以用一个#加两个十六进制的数字表示。例:
  /name 表示name
  /name#20is 表示name is
  /name#200 表示name 0
• array 用[]包含的一组对象，可以是任何pdf对象(包括array)。虽然pdf只支持一维array，但可以通过array的嵌套实现任意维数的array(但是一个array的元素不能超过8191)。例：[549 3.14 false (Ralph) /SomeName]
• Dictionary 用"<<“和”>>"包含的若干组条目，每组条目都由key和value组成，其中key必须是name对象，并且一个dictionary内的key是唯一的；value可以是任何pdf的合法对象(包括dictionary对象)。例： << /IntegerItem 12 /StringItem (a string) /Subdictionary << /Item1 0.4 /Item2 true /LastItem (not!) /VeryLastItem (OK) >> >>
• stream 由一个字典和紧跟其后面的一组关键字stream和endstream以及这组关键字中间包含一系列字节组成。内容和string很相似，但有区别：stream可以分几次读取，分开使用不同的部分，string必须作为一个整体一次全部读取使用；string有长度限制，但stream却没有这个限制。一般较大的数据都用stream表示。需要注意的是，stream必须是间接对象，并且stream的字典必须是直接对象。从1.2规范以后，stream可以以外部文件形式存在，这种情况下，解析PDF的时候stream和endstream之间的内容就被忽略掉。例: dictionary stream…data…endstreamstream字典中常用的字段如下：
  字段名类型值Length整形（必须）关键字stream和endstream之间的数据长度，endstream之前可能会有一个多余的EOL标记，这个不计算在数据的长度中。Filter名字 或 数组（可选）Stream的编码算法名称（列表）。如果有多个，则数组中的编码算法列表顺序就是数据被编码的顺序。DecodeParms字典 或 数组（可选)一个参数字典或由参数字典组成的一个数组，供Filter使用。如果仅有一个Filter并且这个Filter需要参数，除非这个Filter的所有参数都已经给了默认值，否则的话 DecodeParms必须设置给Filter。如果有多个Filter，并且任意一个Filter使用了非默认的参数， DecodeParms 必须是个数组，每个元素对应一个Filter的参数列表（如果某个Filter无需参数或所有参数都有了默认值，就用空对象代替）。如果没有Filter需要参数，或者所有Filter的参数都有默认值，DecodeParms 就被忽略了。F文件标识（可选)保存stream数据的文件。如果有这个字段， stream和endstream就被忽略，FFilter将会代替Filter, FDecodeParms将代替DecodeParms。Length字段还是表示stream和endstream之间数据的长度，但是通常此刻已经没有数据了，长度是0.FFilter名字 或 字典(可选)和filter类似，针对外部文件。FDecodeParms字典 或 数组(可选)和DecodeParams类似，针对外部文件。

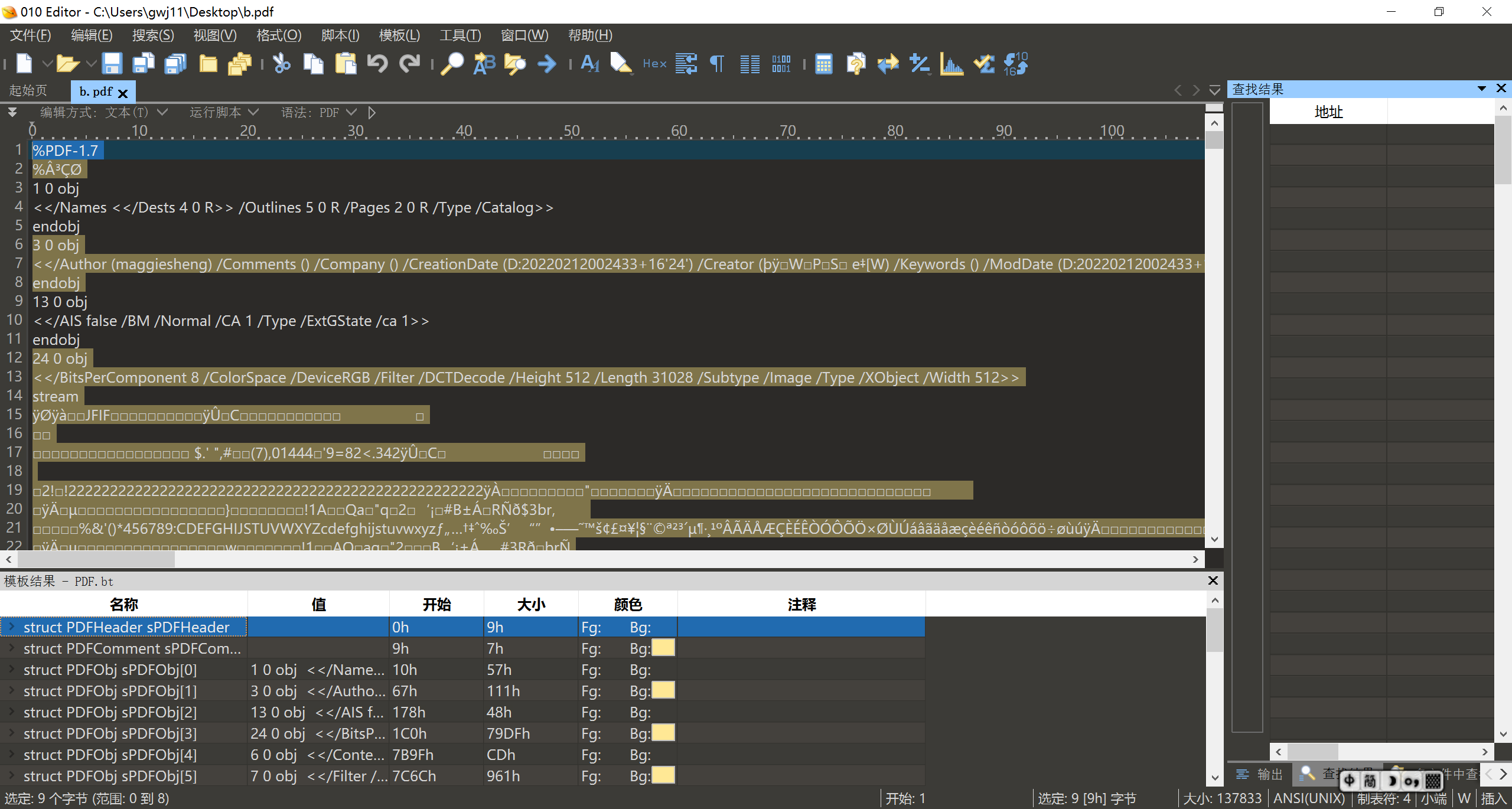

• Stream的编码算法名称（列表）。如果有多个，则数组中的编码算法列表顺序就是数据被编码的顺序。且需要被编码。编码算法主要如下：编码可视化主要显示为乱码，所以提供了隐藏信息的机会,如下图的steam内容为乱码。
• NULL 用null表示，代表空。如果一个key的值为null，则这个key可以被忽略；如果引用一个不存在的object则等价于引用一个空对象。

3、PDF探索

概述总结：

• PDF文件本身是以文本/二进制混合内容组织的，有类似JSON的整数/浮点数、字符串、数组（列表）、字典等数据类型（见文档3.2节）。大部分PDF强行扔到文本编辑器里根本看不出个所以然来，因为为了节省体积会对相当一部分内容进行压缩。
• 有一个命令行工具mutool可以将压缩的部分解压，将整个PDF文件的内容展开成方便阅读的纯文本（同时仍能作为PDF正常打开，所有二进制内容以十六进制数字的编码表示）。
• PDF的结构单元是一个又一个的数据块，或者用PDF的术语就叫对象（object）。对象封装了上述各种数据类型，并且对象之间可以相互引用。一些对象本身描述页面的内容，另一些对象包含字体、图片、书签、注释等信息，被描述页面的对象所引用。有一个根对象负责将所有页面和资源组织起来，如同数据结构里的树。
• PDF会在文件末尾记录各种对象在文件中的位置，并且指出根对象是哪一个。从根对象出发逐步解析各个对象，就能将每个页面和它们需要的资源收集起来，最终将页面渲染出来用于显示或者打印。

MuPDF Command Line Tools
官方网站：https://mupdf.com/index.html

取出PDF文件中的字体和图像可以使用：
mutool extract i.pdf
抽取PDF页面
mutool merge -o o.pdf i.pdf 1,2,3,6-7
PDF文件转为图像（矢量）
mutool convert -F svg i.pdf
PDF文件转为图像（位图）
mutool draw -r 300 -o i.png i.pdf
mutool draw -r 300 -o i-%d.png i.pdf





mutool convert 用于将文档转换成其他格式
mutool trace 这是一个调试工具，用于退踪打印图形的调用情况。
mutool draw 将页面转为图像等文件
mutool draw [options] file [pages]


这些工具专门用于处理 PDF 文件:
mutool show 显示 PDF 文件中内部对象的工具。
mutool extract 提取图像和嵌入字体资源。
mutool clean 重写PDF文件。用于修复损坏的文件，或使PDF文件可编辑。
mutool merge 将多个输入文件合并为一个新的 PDF 文件
mutool create 从文本文件创建一个新的PDF文件。
mutool portfolio Manipulate PDF portfolios.
mutool run 一种运行JavaScript程序的工具，可以访问MUPDF库函数。






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28
