OpenvSwitch — 常用指令

云物互联发表于 2022/05/03 00:34:07 2022/05/03

【摘要】目录文章目录目录版本日志控制管理类虚拟网桥类VLAN流表类表项匹配动作 QoSingress policing Overlay TunnelGREVxLAN sFlowSTP端口...

版本

# 查看 OvS 版本
$ ovs-appctl --version
ovs-appctl (Open vSwitch) 2.0.0
Compiled Apr 19 2018 17:57:34

# 查看 OvS 支持的 OpenFlow 版本
$ ovs-ofctl --version
ovs-ofctl (Open vSwitch) 2.0.0
Compiled Apr 19 2018 17:57:34
OpenFlow versions 0x1:0x4



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10

日志

# 查看 OvS Log 级别
$ ovs-appctl vlog/list

# 设置 Log 级别
#ovs-appctl vlog/set {module name}:{console, syslog, file}:{off, emer, err, warn, info, dbg}
$ ovs-appctl vlog/set stp:file:dbg

# 查询指令历史记录
$ ovsdb-tool show-log [-mmm]



  1
  2
  3
  4
  5
  6
  7
  8
  9

控制管理类

# 设置/清除网桥的 OpenFlow 协议版本
ovs-vsctl set bridge br0 protocols=OpenFlow13
ovs-vsctl clear bridge br0 protocols

# 设置/删除控制器
ovs-vsctl set-controller br0 tcp:1.2.3.4:6633
ovs-vsctl del-controller br0

# 查看控制器列表
ovs-vsctl list controller

# 设置/删除被动连接控制器
ovs-vsctl set-manager tcp:1.2.3.4:6640
ovs-vsctl get-manager
ovs-vsctl del-manager

# 设置 Fail 模式，支持 Standalone 或者 Secure。
# - standalone(default)：清除所有控制器下发的流表，OvS 自己接管。
# - secure：按照原来流表继续转发。
ovs-vsctl del-fail-mode br0
ovs-vsctl set-fail-mode br0 secure
ovs-vsctl get-fail-mode br0

# 设置/移除可选选项
ovs-vsctl set Interface eth0 options:link_speed=1G
ovs-vsctl remove Interface eth0 options link_speed



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26

虚拟网桥类

# 查看网桥和端口
ovs-vsctl show

# 创建一个网桥
ovs-vsctl add-br br0
ovs-vsctl set bridge br0 datapath_type=netdev

# 添加/删除一个端口
# for system interfaces
ovs-vsctl add-port br0 eth1
ovs-vsctl del-port br0 eth1
# for DPDK
ovs-vsctl add-port br0 dpdk1 -- set interface dpdk1 type=dpdk options:dpdk-devargs=0000:01:00.0
# for DPDK bonds
ovs-vsctl add-bond br0 dpdkbond0 dpdk1 dpdk2 \
    -- set interface dpdk1 type=dpdk options:dpdk-devargs=0000:01:00.0 \
    -- set interface dpdk2 type=dpdk options:dpdk-devargs=0000:02:00.0
# or new version
ovs-vsctl add-port br0 dpdkbond0 \
    -- set interface dpdkbond0 type=dpdk options:dpdk-devargs=0000:01:00.0,0000:02:00.0

# 查看某网桥当前流表
ovs-ofctl dump-flows br0
ovs-ofctl -O OpenFlow13 dump-flows br0
ovs-appctl bridge/dump-flows br0

# 查看 Interface ID 等
ovs-appctl dpif/show

# 查看接口统计
ovs-ofctl dump-ports br0



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26
  27
  28
  29
  30
  31

VLAN

# 添加 VLAN tag
ovs-ofctl add-flow s1 "in_port=1,actions=mod_vlan_vid:10,output:2"

# 去掉 VLAN tag 再匹配转发
ovs-ofctl add-flow s1 "priority=1,in_port=1,dl_vlan=10,actions=strip_vlan,output:2"

# 按照 VLAN tag 去匹配转发，范围为 0-4095
ovs-ofctl add-flow s1 "priority=1,in_port=1,dl_vlan=777,actions=output:2"

# 按照 VLAN pcp 去匹配转发
ovs-ofctl add-flow s1 "priority=1,in_port=1,dl_vlan_pcp=7,actions=output:2"



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11

流表类

表项

# 添加普通流表
ovs-ofctl add-flow br0 in_port=1,actions=output:2

# 按匹配项来删除流表
ovs-ofctl del-flows br0 "in_port=1"

# 删除所有流表
ovs-ofctl del-flows br0



  1
  2
  3
  4
  5
  6
  7
  8

匹配

# 匹配 VLAN tag，范围为 0-4095
ovs-ofctl add-flow br0 priority=401,in_port=1,dl_vlan=777,actions=output:2

# 匹配 VLAN pcp，范围为 0-7
ovs-ofctl add-flow br0 priority=401,in_port=1,dl_vlan_pcp=7,actions=output:2

# 匹配源/目的 MAC
ovs-ofctl add-flow br0 in_port=1,dl_src=00:00:00:00:00:01/00:00:00:00:00:01,actions=output:2
ovs-ofctl add-flow br0 in_port=1,dl_dst=00:00:00:00:00:01/00:00:00:00:00:01,actions=output:2

# 匹配以太网类型，范围为 0-65535
ovs-ofctl add-flow br0 in_port=1,dl_type=0x0806,actions=output:2

# 匹配源/目的 IP
# 条件：指定 dl_type=0x0800，或者 ip/tcp
ovs-ofctl add-flow br0 ip,in_port=1,nw_src=10.10.0.0/16,actions=output:2
ovs-ofctl add-flow br0 ip,in_port=1,nw_dst=10.20.0.0/16,actions=output:2

# 匹配协议号，范围为 0-255
# 条件：指定 dl_type=0x0800 或者 ip
# ICMP
ovs-ofctl add-flow br0 ip,in_port=1,nw_proto=1,actions=output:2

# 匹配 IP ToS/DSCP，ToS 范围为 0-255，DSCP 范围为 0-63
# 条件：指定 dl_type=0x0800/0x86dd，并且 ToS 低 2 位会被忽略，DSCP 值为 ToS 的高 6 位，并且低 2 位为预留位。
ovs-ofctl add-flow br0 ip,in_port=1,nw_tos=68,actions=output:2
ovs-ofctl add-flow br0 ip,in_port=1,ip_dscp=62,actions=output:2

# 匹配 IP ECN 位，范围为 0-3
# 条件：指定 dl_type=0x0800/0x86dd
ovs-ofctl add-flow br0 ip,in_port=1,ip_ecn=2,actions=output:2

# 匹配 IP TTL，范围为 0-255
ovs-ofctl add-flow br0 ip,in_port=1,nw_ttl=128,actions=output:2

# 匹配 tcp/udp，源/目的端口，范围为 0-65535
# 匹配源 tcp 端口 179
ovs-ofctl add-flow br0 tcp,tcp_src=179/0xfff0,actions=output:2
# 匹配目的 tcp 端口 179
ovs-ofctl add-flow br0 tcp,tcp_dst=179/0xfff0,actions=output:2
# 匹配源 udp 端口 1234
ovs-ofctl add-flow br0 udp,udp_src=1234/0xfff0,actions=output:2
# 匹配目的 udp 端口 1234
ovs-ofctl add-flow br0 udp,udp_dst=1234/0xfff0,actions=output:2

# 匹配 tcp flags
# tcp flags=fin，syn，rst，psh，ack，urg，ece，cwr，ns
ovs-ofctl add-flow br0 tcp,tcp_flags=ack,actions=output:2

# 匹配 icmp code，范围为 0-255
# 条件：指定 icmp
ovs-ofctl add-flow br0 icmp,icmp_code=2,actions=output:2

# 匹配 VLAN TCI
# TCI 低 12 位为 VLAN id，高 3 位为 Priority
# 例如 tci=0xf123 则 vlan_id 为 0x123 和 vlan_pcp=7
ovs-ofctl add-flow br0 in_port=1,vlan_tci=0xf123,actions=output:2

# 匹配 MPLS label
# 条件：指定 dl_type=0x8847/0x8848
ovs-ofctl add-flow br0 mpls,in_port=1,mpls_label=7,actions=output:2

# 匹配 MPLS tc，范围为 0-7
# 条件：指定 dl_type=0x8847/0x8848
ovs-ofctl add-flow br0 mpls,in_port=1,mpls_tc=7,actions=output:2

# 匹配 Tunnel id，源/目的 IP
# 匹配 tunnel id
ovs-ofctl add-flow br0 in_port=1,tun_id=0x7/0xf,actions=output:2
# 匹配 tunnel 源 IP
ovs-ofctl add-flow br0 in_port=1,tun_src=192.168.1.0/255.255.255.0,actions=output:2
# 匹配 tunnel 目的 IP
ovs-ofctl add-flow br0 in_port=1,tun_dst=192.168.1.0/255.255.255.0,actions=output:2



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26
  27
  28
  29
  30
  31
  32
  33
  34
  35
  36
  37
  38
  39
  40
  41
  42
  43
  44
  45
  46
  47
  48
  49
  50
  51
  52
  53
  54
  55
  56
  57
  58
  59
  60
  61
  62
  63
  64
  65
  66
  67
  68
  69
  70
  71
  72
  73

动作

# normal，标准的 L2/L3 处理流程。
ovs-ofctl add-flow br0 in_port=1,actions=normal

# output，从指定接口转发出去。
ovs-ofctl add-flow br0 in_port=1,actions=output:2

# flood，从所有物理接口转发出去（除了入接口和已关闭 flooding 的接口）。
ovs-ofctl add-flow br0 in_port=1,actions=flood

# all，从所有物理接口转发出去（除了入接口）。
ovs-ofctl add-flow br0 in_port=1,actions=all

# local，转发给本地网桥。
ovs-ofctl add-flow br0 in_port=1,actions=local

# in_port，从入接口转发回去。
ovs-ofctl add-flow br0 in_port=1,actions=in_port

# controller，以 packet-in 消息上送给控制器。
ovs-ofctl add-flow br0 in_port=1,actions=controller

# drop，丢弃数据包操作。
ovs-ofctl add-flow br0 in_port=1,actions=drop

# mod_vlan_vid，修改报文的 VLAN id，该选项会使 vlan_pcp 置为 0。
ovs-ofctl add-flow br0 in_port=1,actions=mod_vlan_vid:8,output:2

# mod_vlan_pcp，修改报文的 VLAN 优先级，该选项会使 vlan_id 置为 0。
ovs-ofctl add-flow br0 in_port=1,actions=mod_vlan_pcp:7,output:2

# strip_vlan，剥掉报文内外层 VLAN tag。
ovs-ofctl add-flow br0 in_port=1,actions=strip_vlan,output:2

# push_vlan，在报文外层压入一层 VLAN tag，需要使用 Openflow1.1 以上版本兼容。
ovs-ofctl add-flow -O OpenFlow13 br0 in_port=1,actions=push_vlan:0x8100,set_field:4097-\>vlan_vid,output:2
# NOTE：set_field 值为 4096+vlan_id，并且 vlan 优先级为 0，即 4096-8191，对应的 vlan_id 为 0-4095

# pop_vlan，弹出报文最外层 VLAN tag。
ovs-ofctl add-flow br0 in_port=1,dl_type=0x8100,dl_vlan=777,actions=pop_vlan,output:2

# 修改源/目的 MAC，修改源/目的 IP。
# 修改源 MAC
ovs-ofctl add-flow br0 in_port=1,actions=mod_dl_src:00:00:00:00:00:01,output:2
# 修改目的 MAC
ovs-ofctl add-flow br0 in_port=1,actions=mod_dl_dst:00:00:00:00:00:01,output:2
# 修改源 IP
ovs-ofctl add-flow br0 in_port=1,actions=mod_nw_src:192.168.1.1,output:2
# 修改目的 IP
ovs-ofctl add-flow br0 in_port=1,actions=mod_nw_dst:192.168.1.1,output:2

# 修改 TCP/UDP/SCTP 源目的端口。
# 修改 TCP 源端口
ovs-ofctl add-flow br0 tcp,in_port=1,actions=mod_tp_src:67,output:2
# 修改 TCP 目的端口
ovs-ofctl add-flow br0 tcp,in_port=1,actions=mod_tp_dst:68,output:2
# 修改 UDP 源端口
ovs-ofctl add-flow br0 udp,in_port=1,actions=mod_tp_src:67,output:2
# 修改 UDP 目的端口
ovs-ofctl add-flow br0 udp,in_port=1,actions=mod_tp_dst:68,output:2

# mod_nw_tos，修改 ToS 字段的高 6 位，范围为 0-255，值必须为 4 的倍数，并且不会去修改 ToS 低 2 位 ecn 值。
# 条件：指定 dl_type=0x0800
ovs-ofctl add-flow br0 ip,in_port=1,actions=mod_nw_tos:68,output:2

# mod_nw_ecn，修改 ToS 字段的低 2 位，范围为 0-3，并且不会去修改 ToS 高 6 位的 DSCP 值。
ovs-ofctl add-flow br0 ip,in_port=1,actions=mod_nw_ecn:2,output:2

# mod_nw_ttl，修改 IP 报文 TTL 值，需要使用 Openflow1.1 以上版本兼容。
ovs-ofctl add-flow -O OpenFlow13 br0 in_port=1,actions=mod_nw_ttl:6,output:2

# dec_ttl，对 IP 报文进行 TTL 自减操作。
ovs-ofctl add-flow br0 in_port=1,actions=dec_ttl,output:2

# push_mpls，修改报文的 Ethertype，并且压入一个 MPLS LSE。
ovs-ofctl add-flow br0 in_port=1,actions=push_mpls:0x8847,set_field:10-\>mpls_label,output:2

# pop_mpls，剥掉最外层 MPLS Label，并且修改 Ethertype 为非 MPLS 类型。
ovs-ofctl add-flow br0 mpls,in_port=1,mpls_label=20,actions=pop_mpls:0x0800,output:2

# set_mpls_label，对报文最外层 MPLS 标签进行修改，范围为 20bit 值。
ovs-ofctl add-flow br0 in_port=1,actions=set_mpls_label:666,output:2

# set_mpls_tc，对报文最外层 MPPLS TC 进行修改，范围为 0-7。
ovs-ofctl add-flow br0 in_port=1,actions=set_mpls_tc:7,output:2

# set_mpls_ttl，对报文最外层 MPLS TTL 进行修改，范围为 0-255。
ovs-ofctl add-flow br0 in_port=1,actions=set_mpls_ttl:255,output:2

# dec_mpls_ttl，对报文最外层 MPLS TTL 进行自减操作。
ovs-ofctl add-flow br0 in_port=1,actions=dec_mpls_ttl,output:2

# move NXM，使用 move 参数对 NXM 字段进行操作。
# 将报文源 MAC 复制到目的 MAC 字段，并且将源 MAC 改为 00:00:00:00:00:01。
ovs-ofctl add-flow br0 in_port=1,actions=move:NXM_OF_ETH_SRC[]-\>NXM_OF_ETH_DST[],mod_dl_src:00:00:00:00:00:01,output:2

# load NXM，使用 load 参数对 NXM 字段进行赋值操作。
# push mpls label，并且把 10(0xa) 赋值给 MPLS Label。
ovs-ofctl add-flow br0 in_port=1,actions=push_mpls:0x8847,load:0xa-\>OXM_OF_MPLS_LABEL[],output:2
# 对目的 MAC 进行赋值。
ovs-ofctl add-flow br0 in_port=1,actions=load:0x001122334455-\>OXM_OF_ETH_DST[],output:2

# 指定 Group，group id 为已创建的 group table。
ovs-ofctl add-flow br0 in_port=1,actions=group:666



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26
  27
  28
  29
  30
  31
  32
  33
  34
  35
  36
  37
  38
  39
  40
  41
  42
  43
  44
  45
  46
  47
  48
  49
  50
  51
  52
  53
  54
  55
  56
  57
  58
  59
  60
  61
  62
  63
  64
  65
  66
  67
  68
  69
  70
  71
  72
  73
  74
  75
  76
  77
  78
  79
  80
  81
  82
  83
  84
  85
  86
  87
  88
  89
  90
  91
  92
  93
  94
  95
  96
  97
  98
  99
  100
  101
  102
  103

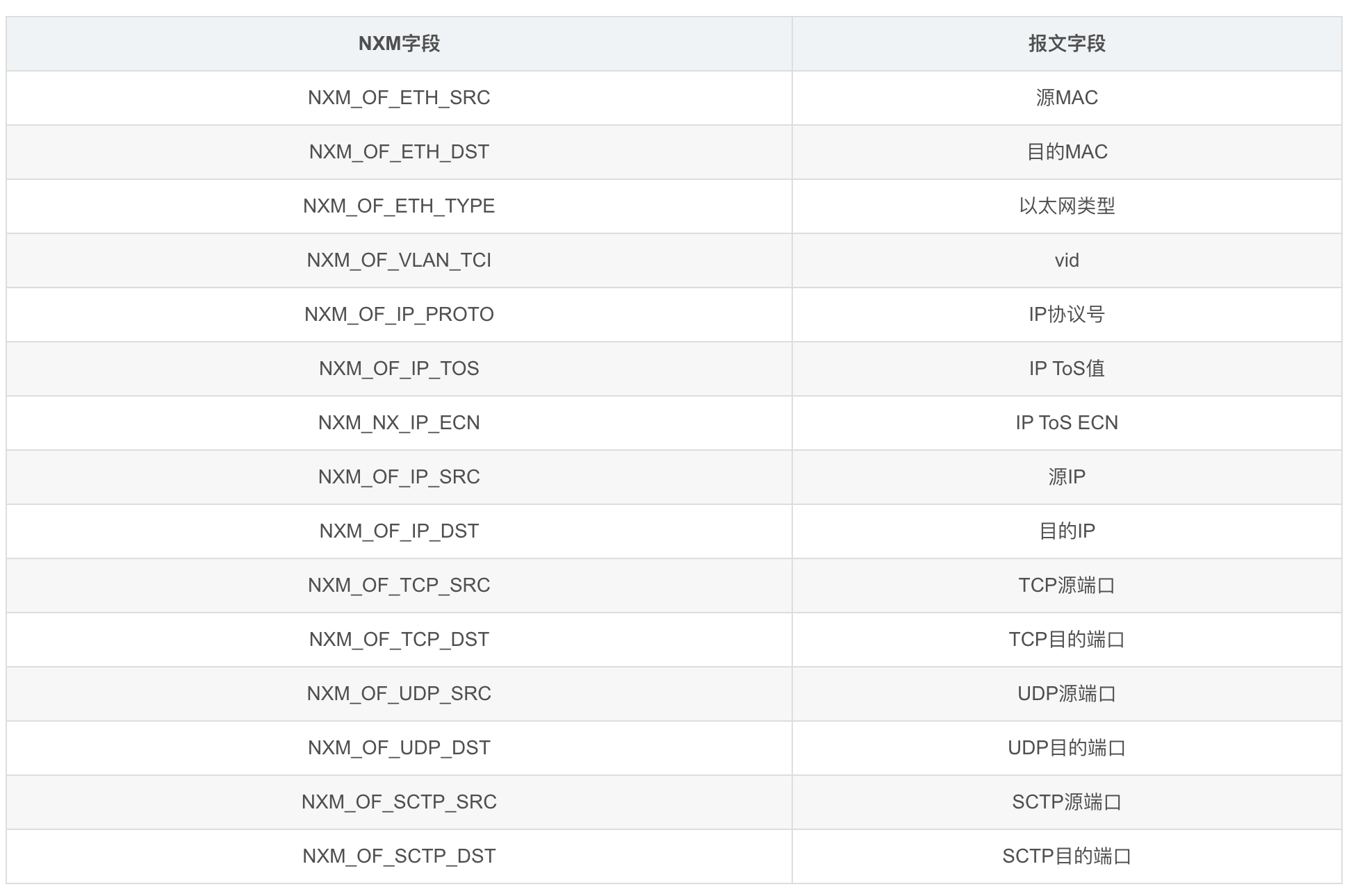

常用 NXM 字段参照表。

QoS

ingress policing

# 配置 ingress policing，对接口 eth0 入流限速 10Mbps
ovs-vsctl set interface eth0 ingress_policing_rate=10000
ovs-vsctl set interface eth0 ingress_policing_burst=8000

# 清除相应接口的 ingress policer 配置
ovs-vsctl set interface eth0 ingress_policing_rate=0
ovs-vsctl set interface eth0 ingress_policing_burst=0

# 查看接口 ingress policer 配置
ovs-vsctl list interface eth0

# 查看网桥支持的 QoS 类型
ovs-appctl qos/show-types br0



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13

Overlay Tunnel

GRE

# 创建一个 GRE 接口，并且指定 OpenFlow Port ID 为 1001
ovs-vsctl add-port br0 gre1 -- set Interface gre1 type=gre options:remote_ip=1.1.1.1 ofport_request=1001

# （可选的）将 ToS 或者 TTL 在 Tunnel 上继承，并将 Tunnel id 设置成 123
ovs-vsctl set Interface gre1 options:tos=inherit options:ttl=inherit options:key=123

# 创建 GRE 流表
# 封装 GRE 转发
ovs-ofctl add-flow br0 ip,in_port=1,nw_dst=10.10.0.0/16,actions=output:1001
# 解封 GRE 转发
ovs-ofctl add-flow br0 in_port=1001,actions=output:1



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11

VxLAN

# 创建一个 VxLAN 接口，并且指定 OpenFlow Port ID 为 2001
ovs-vsctl add-port br0 vxlan1 -- set Interface vxlan1 type=vxlan options:remote_ip=1.1.1.1 ofport_request=2001

# （可选的）将 ToS 或者 TTL 在 Tunnel 上继承，将 VNI 设置成 123，UDP 目的端为设置成 8472（默认为 4789）
ovs-vsctl set Interface vxlan1 options:tos=inherit options:ttl=inherit options:key=123 options:dst_port=8472

# 创建 VxLAN 流表。
# 封装 VxLAN 转发
ovs-ofctl add-flow br0 ip,in_port=1,nw_dst=10.10.0.0/16,actions=output:2001
# 解封 VxLAN 转发
ovs-ofctl add-flow br0 in_port=2001,actions=output:1



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11

sFlow

# 对 br0 进行 sFlow 监控
ovs-vsctl -- --id=@sflow create sflow agent=eth0 target=\"10.0.0.1:6343\" header=128 sampling=64 polling=10 -- set bridge br0 sflow=@sflow
# agent: 与 collector 通信所在的网口名，通常为管理口
# target: collector 监听的 IP 地址和端口，端口默认为 6343
# header: sFlow 在采样时截取报文头的长度
# polling: 采样时间间隔，单位为 s

# 查看创建的 sFlow
ovs-vsctl list sflow

# 删除对应的网桥 sFlow 配置，参数为 sFlow UUID
ovs-vsctl remove bridge br0 sflow 7b9b962e-fe09-407c-b224-5d37d9c1f2b3

# 删除网桥下所有 sFlow 配置
ovs-vsctl -- clear bridge br0 sflow



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15

STP

# 开启/关闭指定 Bridge 的 STP
$ ovs-vsctl set bridge <bridge> stp_enable=true
$ ovs-vsctl set bridge <bridge> stp_enable=false

# 查询指定 Bridge 的 STP 的配置信息
$ ovs-vsctl get bridge <bridge> stp_enable

# 设置指定 Bridge 的 STP Priority
$ ovs−vsctl set bridge <bridge> other_config:stp-priority=0x7800

# 设置指定 Bridge 的 STP Cost
$ ovs−vsctl set bridge <bridge> other_config:stp-path-cost=10



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12

端口镜像

# 配置 eth0 收到/发送的数据包镜像到 eth1。
ovs-vsctl -- set bridge br0 mirrors=@m \
	-- --id=@eth0 get port eth0 \
	-- --id=@eth1 get port eth1 \
	-- --id=@m create mirror name=mymirror select-dst-port=@eth0 select-src-port=@eth0 output-port=@eth1

# 查看端口镜像配置
ovs-vsctl get bridge br0 mirrors

# 删除端口镜像配置
ovs-vsctl -- --id=@m get mirror mymirror -- remove bridge br0 mirrors @m

# 清除网桥下所有端口镜像配置
ovs-vsctl clear bridge br0 mirrors



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14

端口聚合

# 创建一个聚合口
ovs-vsctl add-port br0 dpdkbond0 \
    -- set interface dpdkbond0 type=dpdk options:dpdk-devargs=0000:01:00.0,0000:02:00.0

# 设置聚合口模式
# mode=1
ovs-vsctl set port dpdkbond0 bond_mode=active-backup
# mode=2
ovs-vsctl set port dpdkbond0 bond_mode=balance-slb
# mode=4
ovs-vsctl set port dpdkbond0 bond_mode=balance-tcp
ovs-vsctl set port dpdkbond0 lacp=active
ovs-vsctl set port dpdkbond0 lacp=off
ovs-vsctl set port dpdkbond0 lacp=passive

# 查看 mode=4 lacp 协商状态
ovs-appctl lacp/show



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17

goto table 配置

数据流先从 table0 开始匹配，如 actions 有 goto_table，再进行后续 table 的匹配，实现多级流水线，如需使用 goto table，则创建流表时，指定 table id，范围为 0-255，不指定则默认为 table0。

# 在 table0 中添加一条流表条目。
ovs-ofctl add-flow br0 table=0,in_port=1,actions=goto_table=1

# 在 table1 中添加一条流表条目。
ovs-ofctl add-flow br0 table=1,ip,nw_dst=10.10.0.0/16,actions=output:2



  1
  2
  3
  4
  5

group 表

由于 group 表是 Openflow1.1 版本以后才支持，所以所有命令需要指定 OpenFlow1.1 版本以上。

group 表支持 4 种类型：

all：所有 buckets 都执行一遍。
select：每次选择其中一个 bucket 执行，常用于负载均衡应用。
ff(FAST FAILOVER)：快速故障修复，用于检测解决接口等故障。
indirect：间接执行，类似于一个函数方法，被另一个 group 来调用。

# 查看当前设备对 group 的支持。
ovs-ofctl -O OpenFlow13 dump-group-features br0

# 查看 group 表。
ovs-ofctl -O OpenFlow13 dump-groups br0

# 创建 group 表。
# 类型为 all
ovs-ofctl -O OpenFlow13 add-group br0 group_id=1,type=all,bucket=output:1,bucket=output:2,bucket=output:3
# 类型为 select
ovs-ofctl -O OpenFlow13 add-group br0 group_id=2,type=select,bucket=output:1,bucket=output:2,bucket=output:3
# 类型为 select，指定 hash 方法（5 元组，OpenFlow1.5+）
ovs-ofctl -O OpenFlow15 add-group br0 group_id=3,type=select,selection_method=hash,fields=ip_src,bucket=output:2,bucket=output:3

# 删除 group 表。
ovs-ofctl -O OpenFlow13 del-groups br0 group_id=2

# 创建流表。
ovs-ofctl -O OpenFlow13 add-flow br0 in_port=1,actions=group:2



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19

meter 表

meter 表是 Openflow1.3 版本以后才支持的特性，Open vSwitch 在 2.8 以后支持。

# 查看当前设备对 meter 的支持。
ovs-ofctl -O OpenFlow13 meter-features br0

# 查看 meter 表。
ovs-ofctl -O OpenFlow13 dump-meters br0

# 查看 meter 统计。
ovs-ofctl -O OpenFlow13 meter-stats br0

# 创建 meter 表。
# 限速类型以 kbps（kilobits per second）计算，超过 20kb/s 则丢弃。
ovs-ofctl -O OpenFlow13 add-meter br0 meter=1,kbps,band=type=drop,rate=20
# 同上，增加 burst size 参数。
ovs-ofctl -O OpenFlow13 add-meter br0 meter=2,kbps,burst,band=type=drop,rate=20,burst_size=256
# 同上，增加 stats 参数，对 meter 进行计数统计。
ovs-ofctl -O OpenFlow13 add-meter br0 meter=3,kbps,burst,stats,band=type=drop,rate=20,burst_size=256
# 限速类型以 pktps（packets per second）计算，超过 1000pkt/s 则丢弃。
ovs-ofctl -O OpenFlow13 add-meter br0 meter=4,pktps,band=type=drop,rate=1000

# 删除 meter 表。
# 删除全部 meter 表。
ovs-ofctl -O OpenFlow13 del-meters br0
# 删除 meter id=1。
ovs-ofctl -O OpenFlow13 del-meter br0 meter=1

# 创建流表。
ovs-ofctl -O OpenFlow13 add-flow br0 in_port=1,actions=meter:1,output:2



  1
  2
  3
  4
  5
  6
  7
  8
  9
  10
  11
  12
  13
  14
  15
  16
  17
  18
  19
  20
  21
  22
  23
  24
  25
  26
  27

文章来源: is-cloud.blog.csdn.net，作者：范桂飓，版权归原作者所有，如需转载，请联系作者。

原文链接：is-cloud.blog.csdn.net/article/details/124533963

点赞
收藏
关注作者

0/1000

抱歉，系统识别当前为高风险访问，暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称，即可参与社区互动！

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

确认取消

加入云驻计划，成为创作者

华为云周边好礼
免费体验产品
特殊身份标识
线下官方门票
内部专家零距离
与10000+优质创作者共同成长

立即加入
