看似巧妙设计，细品怪怪的

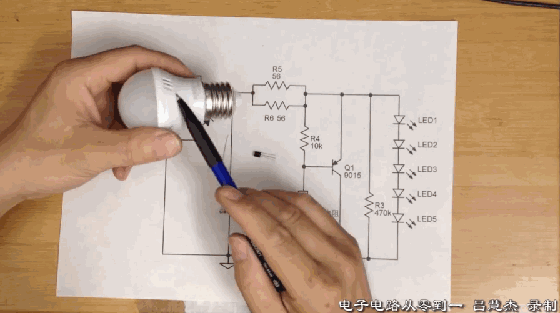

  今天看到一个视频： 电路学习、增加三个小原件、使普通的LED灯泡增加了一个光控功能 。 估计所有看过视频的人都会感到怪怪的。

  视频作者也提到，这个设计的确不是为了节能而对节能灯进行光线自动控制，所以本身它无法完成节能目的。

  除了不节能之外，该电路应该还存在一个隐患。 对，我想你也猜到了。

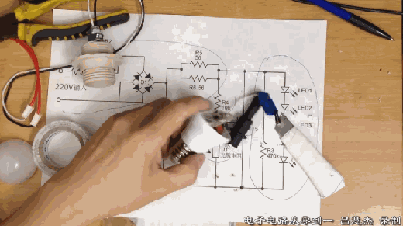

  视频中作者虽然通过手动按住光敏电阻模拟黑天，灯泡点亮和熄灭没有问题。 但实际中从白天过渡到黑天的时间比较漫长，因此，利用NPN-9015 小功率三极管逐步分流五颗LED电流过程中， 会在某一时刻它所承受到的功率会达到最大。 这远非9015 能够承受，所以会被烧毁的。

  批评别人容易， 那么问题来了。 如果使用最简单的电路实现节能灯自动开关呢？

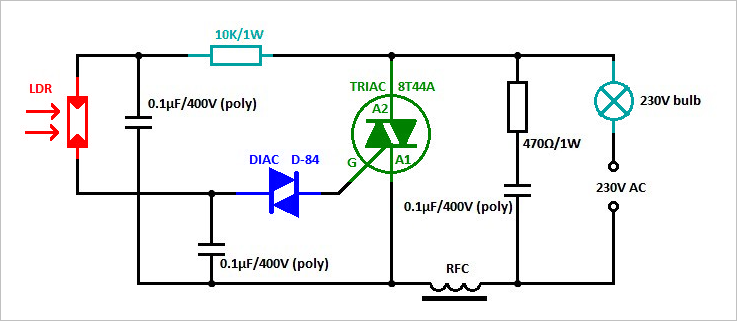

  下面是利用双向晶闸管实现灯光自动控制方案。

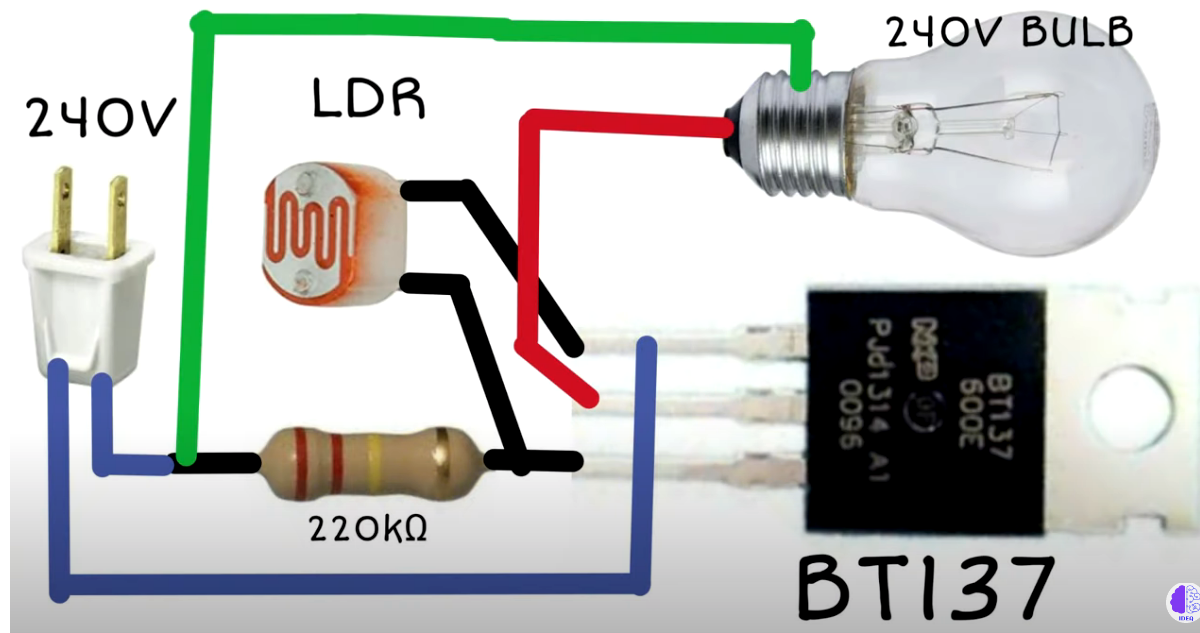

  下面是进行进一步简化后的电路结构。

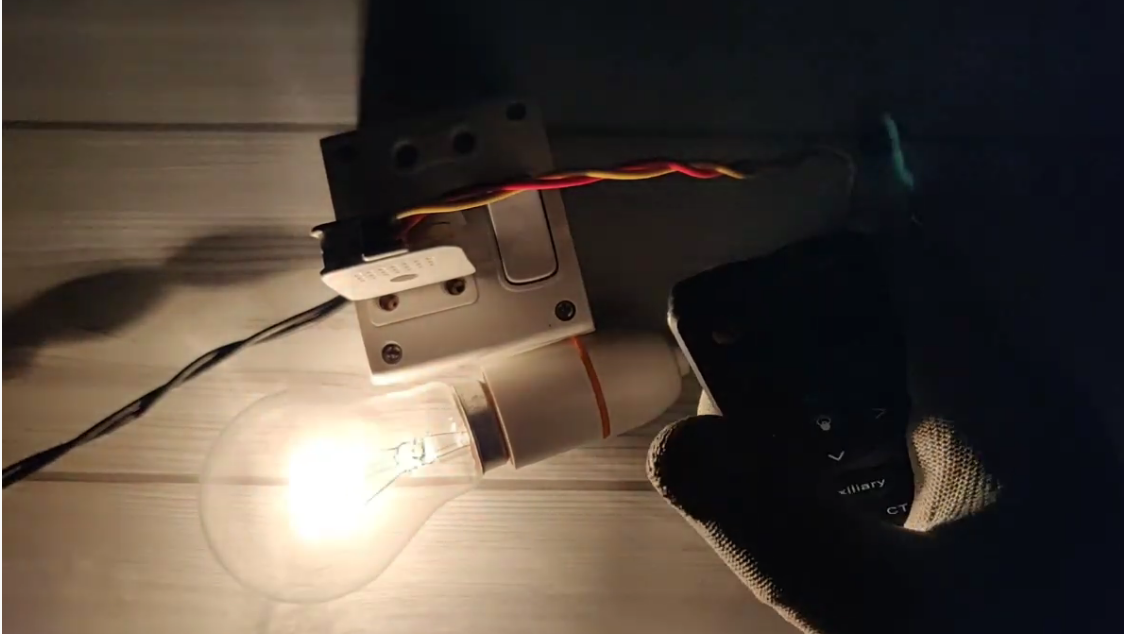

  下面是显示电路测试的有效性。

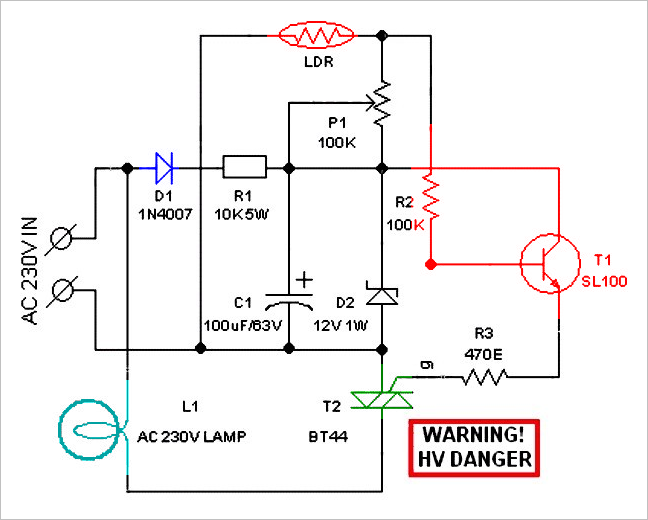

  下面这个电路则使用三极管T1 替代双向导通稳压二极管，提高了电路切换过程的灵敏度， 使得灯泡切换过程更短。

■ 相关文献链接:

• 电路学习、增加三个小原件、使普通的LED灯泡增加了一个光控功能

● 相关图表链接:

• 图1 测试电路工作特性
• 图2 增加三个小元件，使得普通LED灯泡增加光控功能
• 图3 利用双向晶闸管的电路
• 图4 进一步简化后的电路
• 图5 测试电路的有效性
• 图6 利用三极管提高切换灵敏度
