Docker下，极速体验pinpoint1.6.3

欢迎访问我的GitHub

这里分类和汇总了欣宸的全部原创(含配套源码)：https://github.com/zq2599/blog_demos

本篇概览

• pinpoint在分布式系统中的广泛应用，今天来体验pinpoint所提供的监控、调用链跟踪等服务，本次实战只关心体验服务，至于环境如何搭建、服务如何配置，留待下一次实战吧；

环境规划

• 整个体验环境有下列三个容器：

1. pinpoint的collector，web，hbase都集成在同一个容器上；
2. tomcat001，上面部署了web应用，提供几个web服务，其中有一个可以向另一个服务发起http请求；
3. tomcat002，部署的web应用和tomcat001一模一样，在访问tomcat001的服务时，tomcat001会向tomcat002发起请求；

• 环境信息如下：

docker-compose配置

• 由于涉及到三个容器，还是通过docker-compose.yml来批量控制吧，文件内容如下：

version: '2'
services:
  pinpoint-server:
    image: bolingcavalry/centos67-hbase126-pinpoint163-server:0.0.1
    container_name: pinpoint-server
    ports:
      - "19001:22"
      - "28080:28080"
    restart: always
  tomcat001:
    image: bolingcavalry/centos67-pinpoint163-agent:0.0.1
    container_name: tomcat001
    links:
      - pinpoint-server:pinpointhost
    ports:
      - "8081:8080"
    environment:
      TOMCAT_SERVER_ID: tomcat001
      PINPOINT_AGENT_ID: ppagent20171105001
      PINPOINT_APPLICATION_NAME: app20171105001
    restart: always
  tomcat002:
    image: bolingcavalry/centos67-pinpoint163-agent:0.0.1
    container_name: tomcat002
    depends_on:
      - tomcat001
    links:
      - pinpoint-server:pinpointhost
    ports:
      - "8082:8080"
    environment:
      TOMCAT_SERVER_ID: tomcat002
      PINPOINT_AGENT_ID: ppagent20171105002
      PINPOINT_APPLICATION_NAME: app20171105002
    restart: always

• 上面的配置有几个关键信息：

1. tomcat001和tomcat002都通过link属性配置将pinpoint-server的ip加入了hosts配置中，可以用pinpointhost来取代pinpoint-server的地址;
2. TOMCAT_SERVER_ID用来区分容器的身份;
3. PINPOINT_AGENT_ID和PINPOINT_APPLICATION_NAME是应用启动时候用到的，作为应用在pinpoint的web服务中的唯一身份；

启动所有容器

• 在docker-compose.yml文件所在目录下，执行以下命令启动所有容器：

docker-compose up -d

初始化pinpoint

• 执行以下命令进入pinpoint-server容器：

docker exec -it pinpoint-server /bin/bash

• 启动hbase:

start-hbase.sh

• 初始化数据：
• 在pinpoint-server容器中执行以下命令，就会将pinpoint所需的数据倒入到hbase中：

hbase shell /usr/local/work/hbase-create.hbase

• 启动collector应用：

/usr/local/work/tomcat-collector/apache-tomcat-8.0.36/bin/startup.sh

• 执行以下命令可以查看启动情况：

tail -f /usr/local/work/tomcat-collector/apache-tomcat-8.0.36/logs/catalina.out

• 当输出了如下图信息时，表明collector启动成功：


• 启动web应用：

/usr/local/work/tomcat-web/apache-tomcat-8.0.36/bin/startup.sh

• 执行以下命令可以查看启动情况：

tail -f /usr/local/work/tomcat-web/apache-tomcat-8.0.36/logs/catalina.out

• 当输出了如下图信息时，表明collector启动成功：


访问web服务

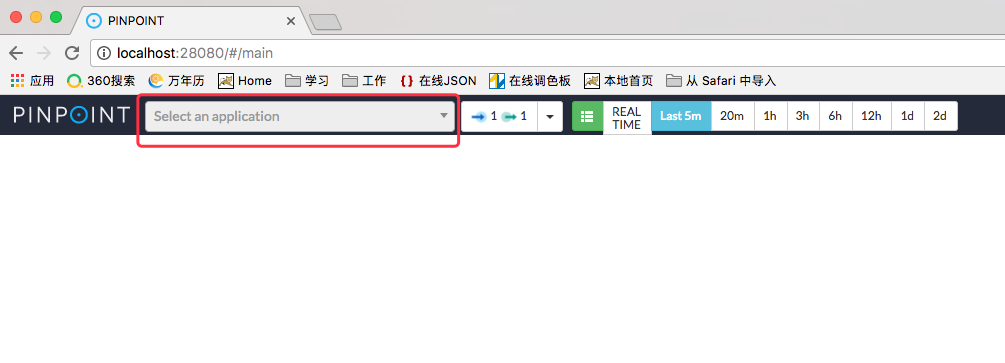

• 在本机打开浏览器输入http://localhost:28080/试试，可以看到pinpoint的web页面如下图：

• 如上图红框所示，我们明明已经启动了两个配置了pinpoint agent的容器，为何点击红框位置没有出来呢？

• tomcat001和tomcat002容器中的tomcat服务是随着容器启动的，也就是说docker-compose up -d命令执行完毕后两个tomcat已经启动成功了，但是这时候我们的pinpoint-server的初始化还没做，collector和web服务也还没有启动呢，所以，应该重启tomcat001和tomcat002两个容器，让它们的tomcat服务重新启动并连接到pinpoint-server上来；

• 执行以下命令重启tomcat001和tomcat002:

docker restart tomcat001 tomcat002

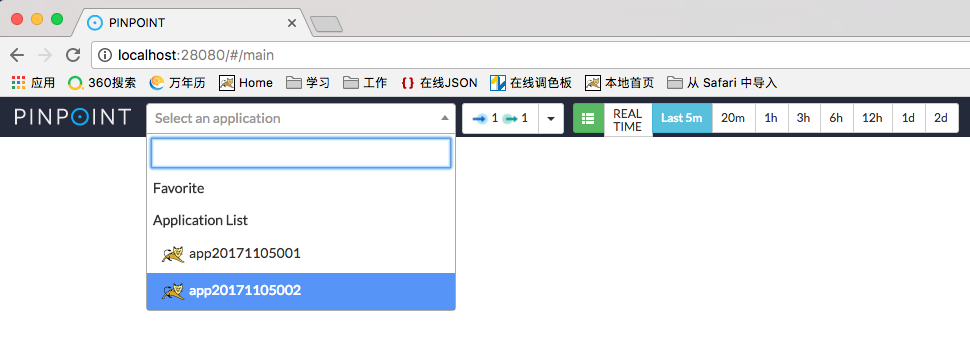

• 这时候重新打开http://localhost:28080/，就能看到两个应用了，如下图：

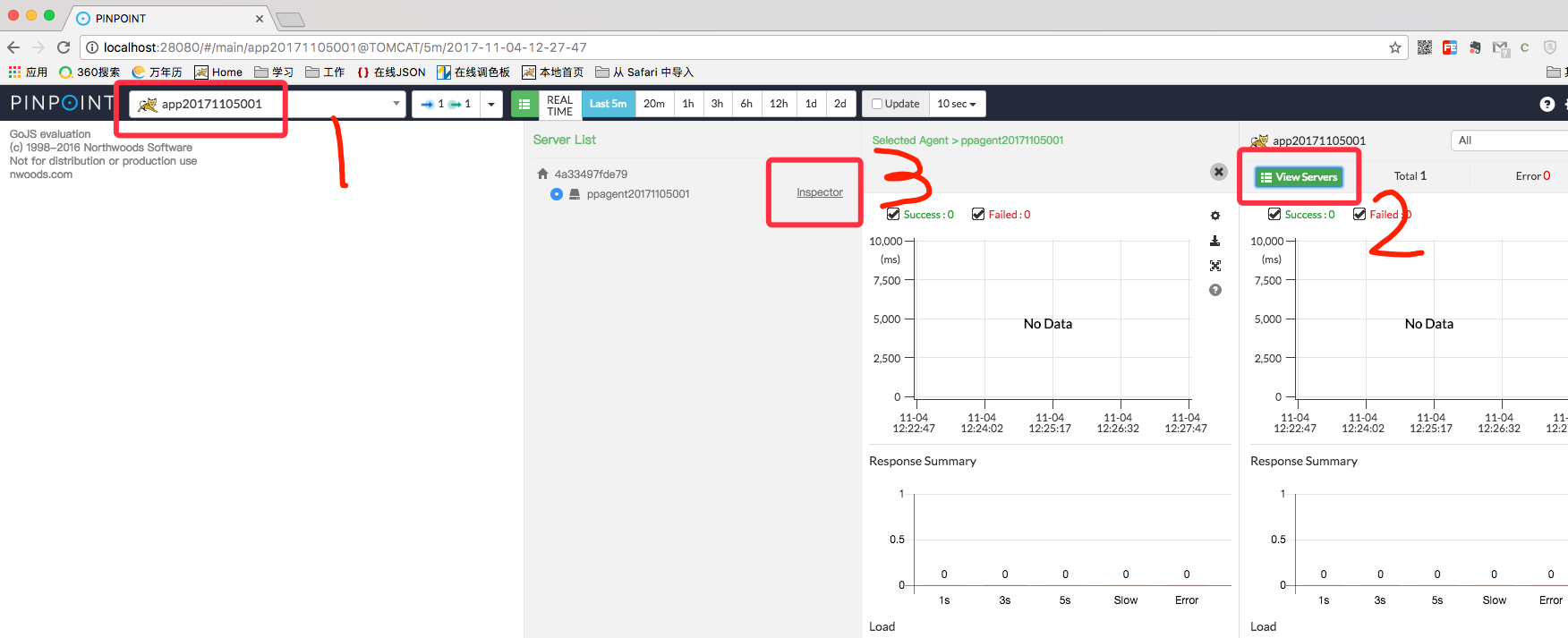

我们来看看应用服务器的基本情况，选中应用"app20171105001"，再操作如下图所示：

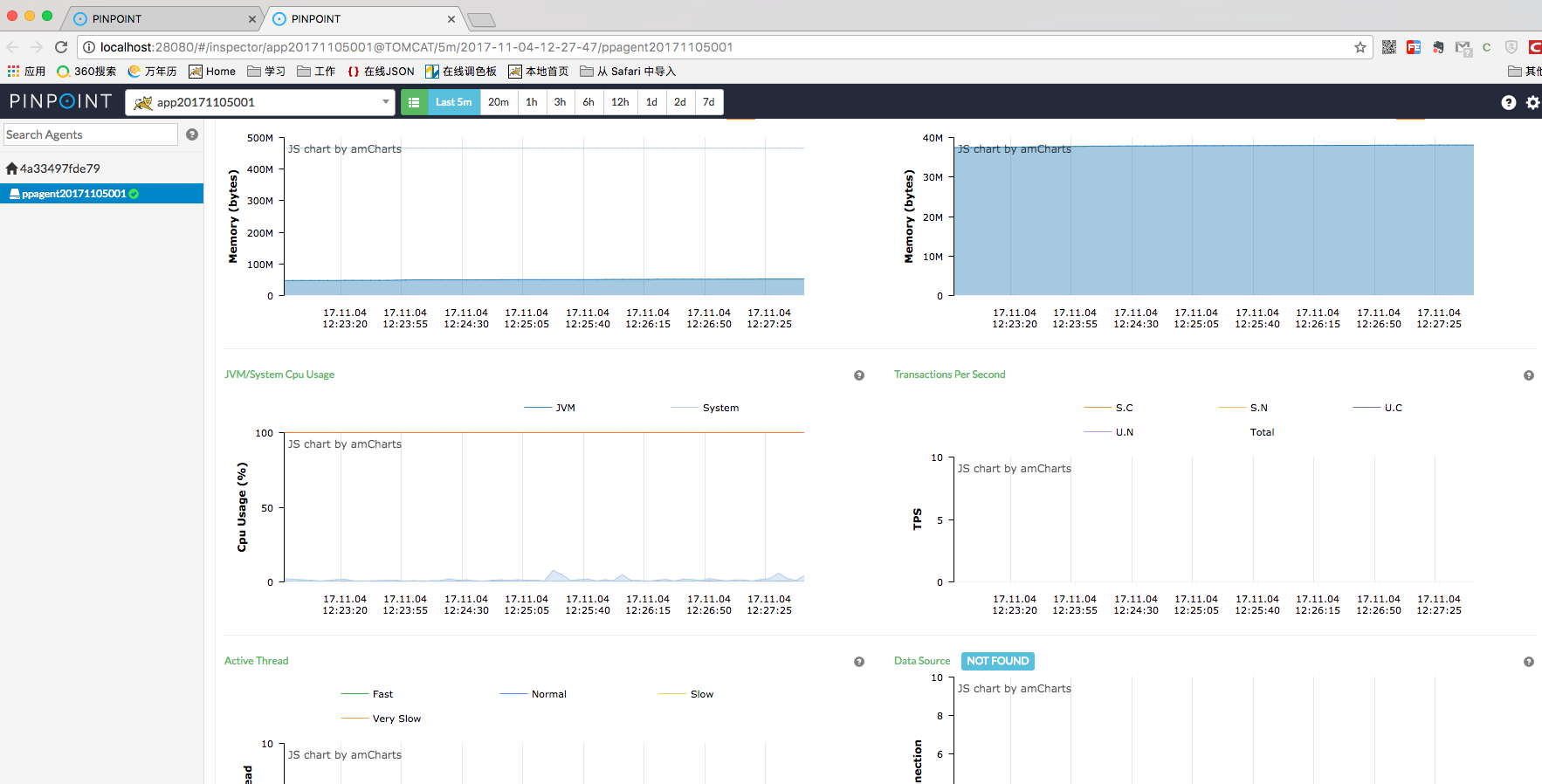

• 可以看到如下图的各类曲线图，内存、线程、TPS等：

查看访问请求

• tomcat自带了一些简单的servlet服务，例如：http://localhost:8081/examples/servlets/servlet/HelloWorldExample

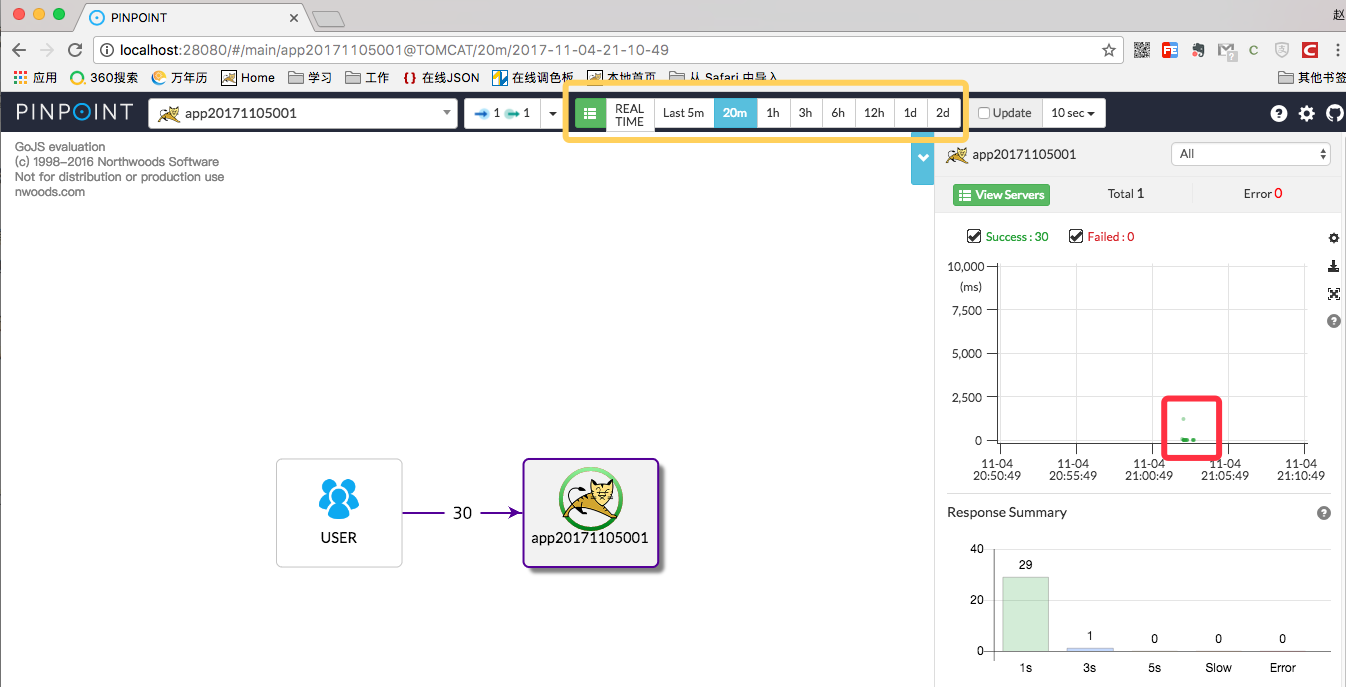

• 在浏览器里访问几次试试，然后再回到pinpoint的web首页，可以看到下图的效果，右边红框中的一些绿点代表应用被访问的情况，如果看不到绿点，记得在黄框所示区域选择合适的时间段：

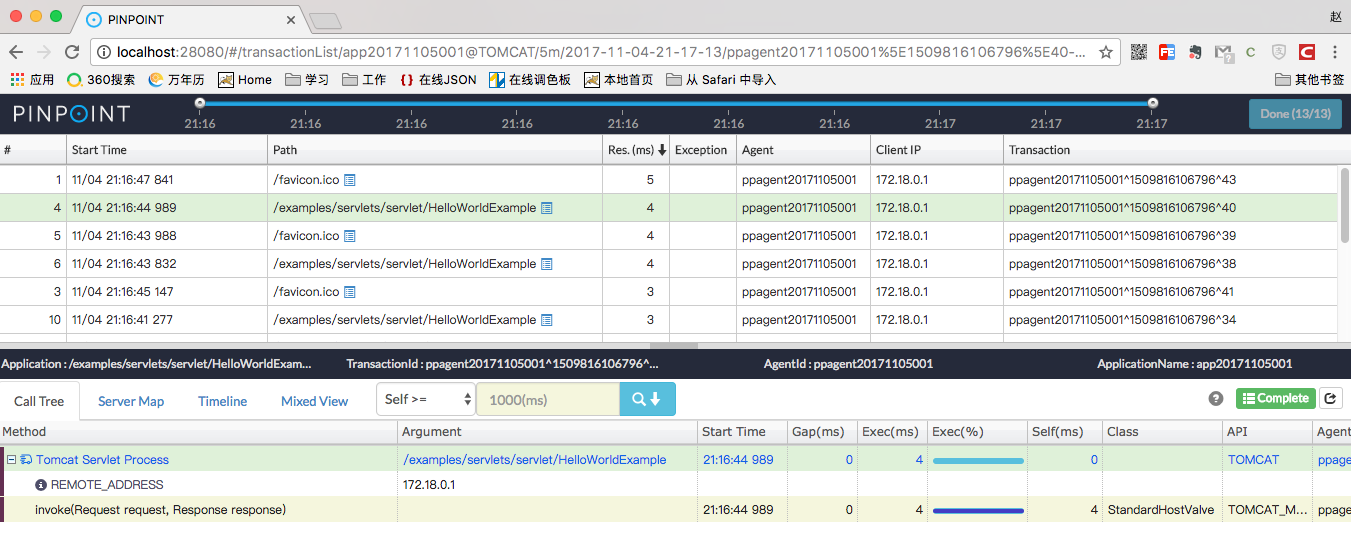

• 用鼠标在上图红框位置拖动，就会弹出一个页面，里面展示了访问情况列表，如下图：

• 上图列表中，点击其中一条访问记录，列表的下面展示了这个请求内部的调用情况；

部署一个web应用

• 接下来开发一个web应用，这个应用可以从tomcat001向tomcat002发起http请求，这样我们就能体验到pinpoint追踪调用链的能力；

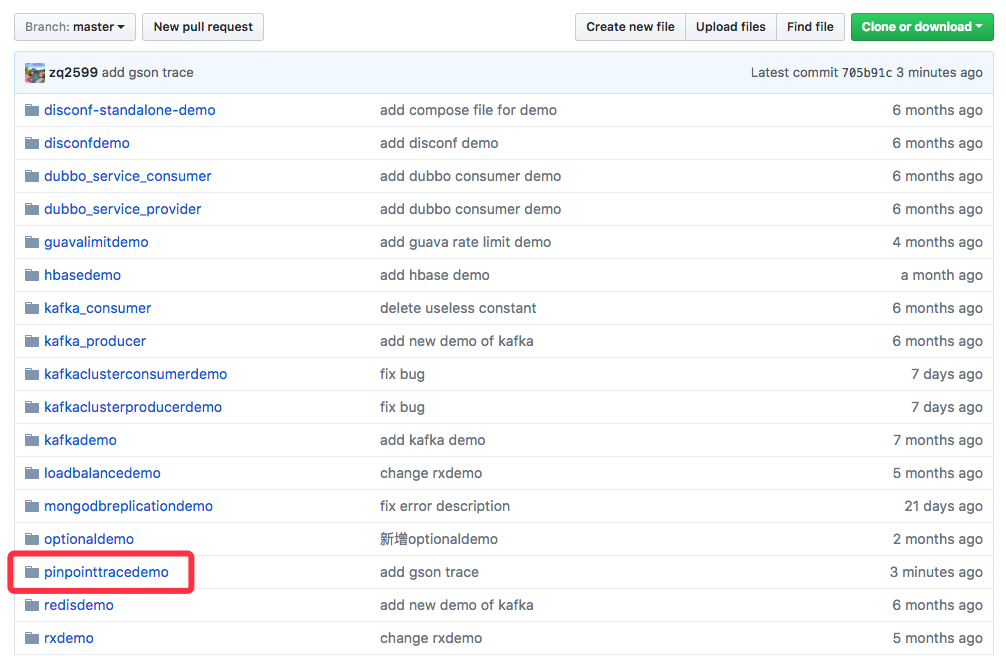

• web应用的源码在git上可以下载，地址是：git@github.com:zq2599/blog_demos.git，里面有多个工程，本次实战用到的是pinpointtracedemo，如下图：

• 第一部分关键代码如下，我们调用的gson库的toJson方法，将bean转换成字符串：

@RequestMapping("/tracegson")
    @ResponseBody
    public String tracegson(HttpServletRequest request, Model model) {
        String name = get(request, "name");
        String age = get(request, "age");

        Student student = new Student();
        student.setName(name);
        student.setAge(Integer.valueOf(age));

        Gson gson = new Gson();

        String parseStr = gson.toJson(student, Student.class);

        logger.info("gson str [{}]", parseStr);

        return String.format("gson str : %s [%s]", parseStr, tag());
    }

• 第二段关键代码如下，应用可以向指定的ip和端口发起一次http请求，也就是可以从tomcat001向tomcat002发起请求，请求dotrace接口的服务：

public String sendSimpleMsg(String ip, String port, String content) {
        String result = "";
        BufferedReader in = null;
        try {
            String urlNameString = "http://" + ip + ":" + port + "/pinpointtracedemo/dotrace?content=" + content;
            URL realUrl = new URL(urlNameString);
            // 打开和URL之间的连接
            URLConnection connection = realUrl.openConnection();
            // 设置通用的请求属性
            connection.setRequestProperty("accept", "*/*");
            connection.setRequestProperty("connection", "Keep-Alive");
            connection.setRequestProperty("user-agent",
                    "Mozilla/4.0 (compatible; MSIE 6.0; Windows NT 5.1;SV1)");
            // 建立实际的连接
            connection.connect();
            // 获取所有响应头字段
            Map<String, List<String>> map = connection.getHeaderFields();
            // 遍历所有的响应头字段
            for (String key : map.keySet()) {
                logger.info(key + "--->" + map.get(key));
            }
            // 定义 BufferedReader输入流来读取URL的响应
            in = new BufferedReader(new InputStreamReader(
                    connection.getInputStream()));
            String line;
            while ((line = in.readLine()) != null) {
                result += line;
            }
        } catch (Exception e) {
            logger.error("发送GET请求出现异常！" + e);
            e.printStackTrace();
        }
        // 使用finally块来关闭输入流
        finally {
            try {
                if (in != null) {
                    in.close();
                }
            } catch (Exception e2) {
                e2.printStackTrace();
            }
        }
        return result;
    }

• 代码准备好，接下来就是部署了，tomcat001和tomcat002这两个容器都支持在线部署web应用，关于tomcat的在线部署，是预先在tomcat的tomcat-users.xml文件中做好配置，再通过maven的tomcat7-maven-plugin插件来实现的，tomcat001和tomcat002的tomcat-users.xml文件已经改好了，对应tomcat管理员账号bolingcavalry，密码bolingcavalrypswd；

• 关于tomcat在线部署的详情，请看《实战docker，编写Dockerfile定制tomcat镜像，实现web应用在线部署》

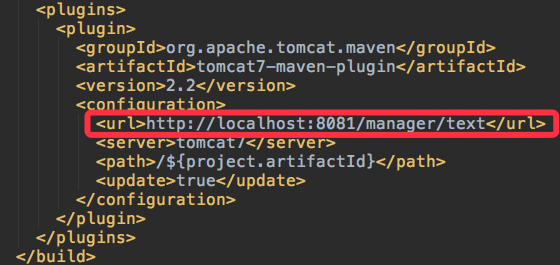

• tomcat001的8080端口被映射到了当前电脑的8081，tomcat002的8080端口被映射到了当前电脑的8082，所以在用maven做在线部署的时候，记得将端口号分别改成8081和8082，如下图：

• 部署完毕，先试一下gson服务的监控，访问：http://localhost:8081/pinpointtracedemo/tracegson?name=tom&age=11

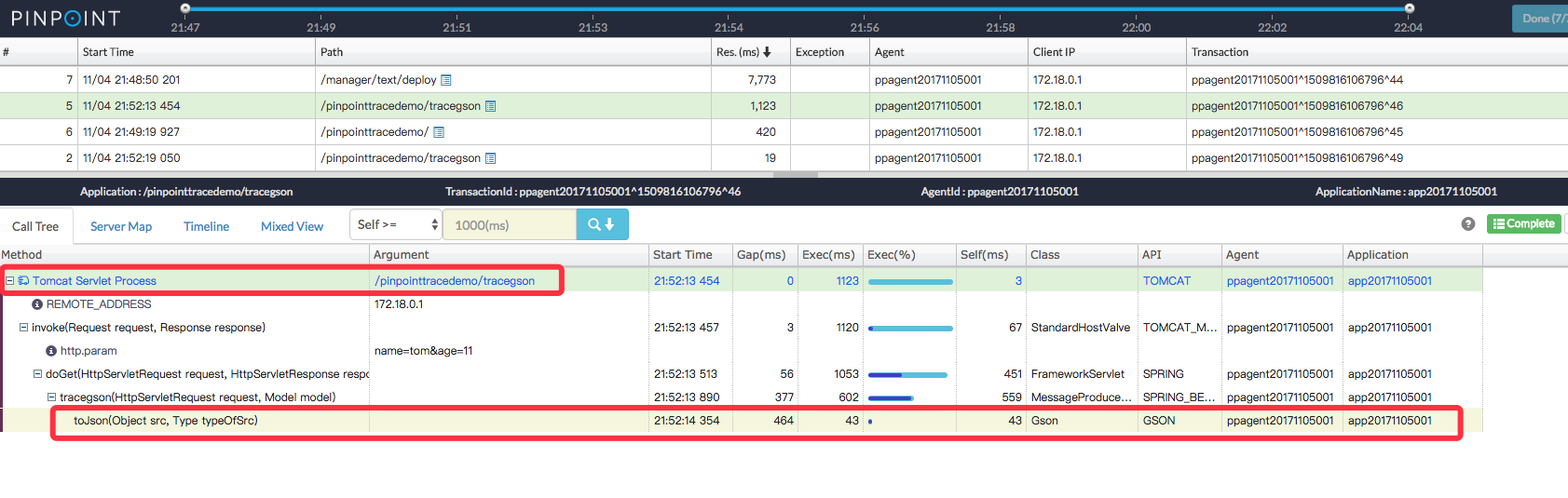

• 然后去pinpoint上看一下，如下图，从controller到toJson的调用都被pinpoint记录下来了：

• 接下来试试这个地址：http://localhost:8081/pinpointtracedemo/sendrequest?ip=172.18.0.4&port=8080&content=abcdef

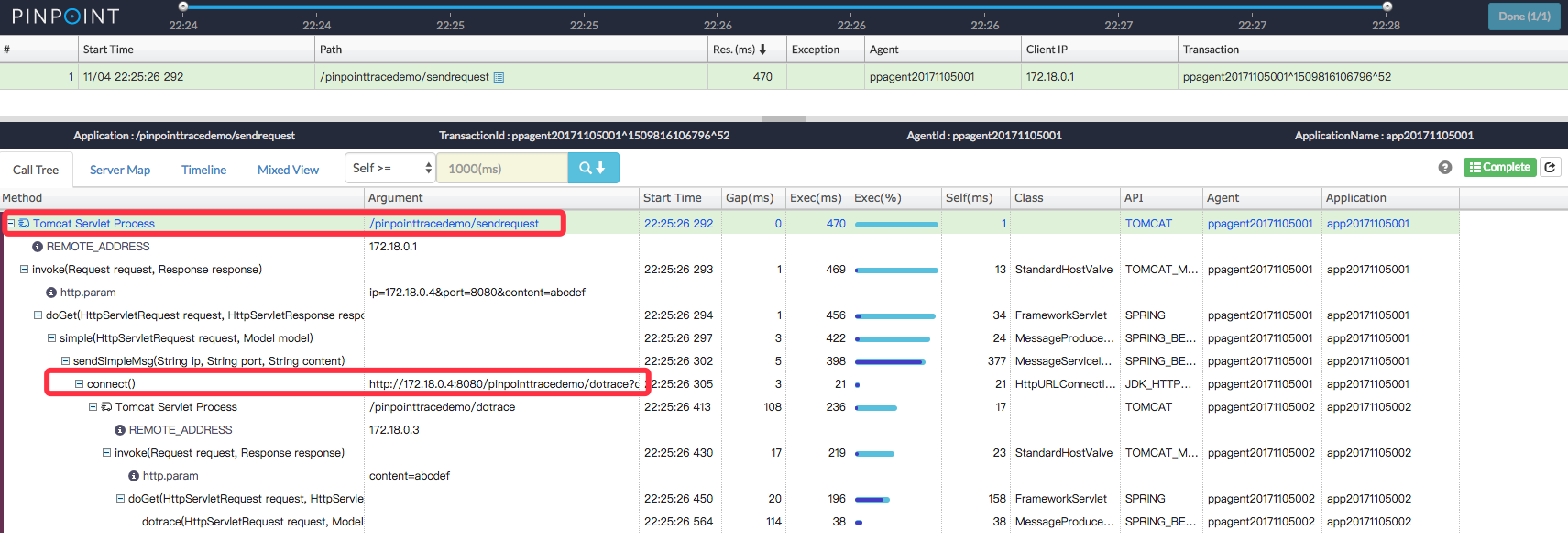

• tomcat001收到这个请求后，就会向tomcat002发起请求，我们在pinpoint上看看：

• 如上图所示，从tomcat001到tomcat002的调用情况都清清楚楚的展现出来了；

• 至此，pinpoint的体验就完成了，我们对pinpoint的基础能力有了初步的了解，关于详细的环境搭建，以及pinpoint插件的细节，留待后面的实战中我们一起去体验。
