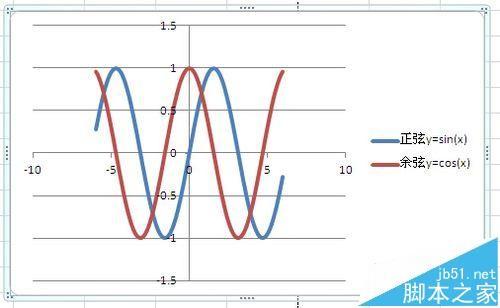

朋友们一定会遇到画函数曲线的问题吧！如果想快速准确地绘制一条函数曲线，可以借助EXCEL的图表功能，它能使你画的曲线既标准又漂亮。还可以将多个函数图像放入同一图表中进行对比。如下图就是在Excel中绘制的正、余弦函数图像：

一、准备数据

1、首先要根据函数表达式准备一组数据，然后利用该数据在图表中绘制出函数图像。本例中将数据放置在区域A:C列中，其中A列中的数值为函数自变量的值，在A列的A1单元格输入"X="，表明这是自变量，A2、A3及以下的单元格内逐次从小到大输入自变量的各个值，实际输入的时候，通常应用等差数列输入法。如何确定自变量的初始值，取值范围，数据点之间的步长是多少，这是要根据函数的具体特点来判断。如果想很快查到函数的极值或看出其发展趋势，给出的数据点也不一定非得是等差的，可以根据需要任意给定。如图，我作图用的取值范围为[-6,6]，数值之间的间隔为“0.1”。

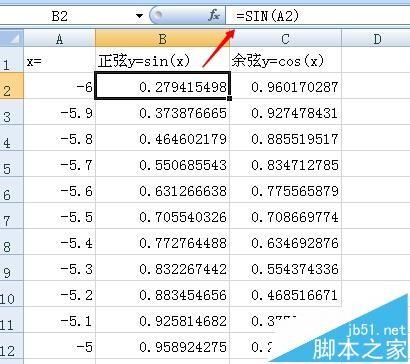

2、B列和C列为两个函数应变量的值。在B列的B1单元格输入函数式的一般书面表达形式，y=sin(x)，可以加一些说明性字符；在B2单元格中根据函数表达式输入公式“=SIN(A2)” 然后选中B2单元格，填充下拉。同样在C列输入函数达形式和公式。如图，这样数据就准备好了。

二、绘制函数图像

1、在功能区中选择“插入”选项卡，在“图表”组中依次单击“散点图→带平滑线的散点图”。

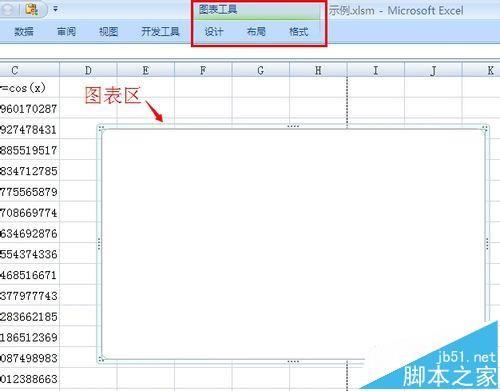

2、Excel将插入如下图所示的图表区，并在功能区中增加图表工具的“设计”、“布局”“格式”选项卡。

3、首先要选择图表的数据，鼠标在图表区内右击，在弹出的快捷菜单中选择“选择数据”。

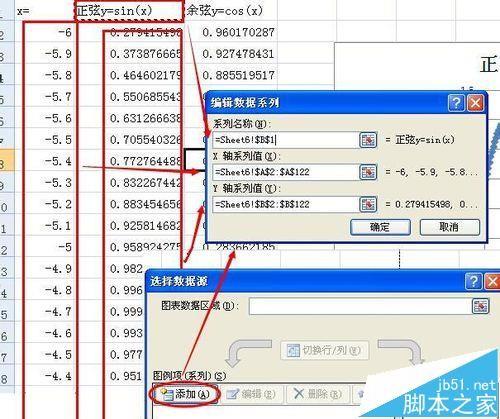

4、在弹出的“选择数据源”对话框中选择“添加”，弹出“编辑数据系列”对话框，如图，选择我们准备好的数据，点“确定”。这样正弦函数图像就添加上了，同样把余弦函数也添加上。

5、添加了数据函数图像就出来了，如图，我们发现有好多地方不符合要求，需要修改的。

6、首先图例和网格线，我们不需要，可以删除。选择图表中的图例，按Delete键删除，再选择网格线，按Delete键删除。

7、其次两个坐标轴的刻度还不符合要求，为了更好的调整坐标轴，先要把图表区调成正方的，在“格式”选项卡“大小”组中，把高度和宽度调成一样的。

8、鼠标在每一个坐标轴上右击，在弹出的快捷菜单中选择“设置坐标轴格式”。

9、在弹出的“设置坐标轴格式”对话框中的“坐标轴选项”栏目中，将“最小值”、“最大值”、“主要刻度单位”的值设置为“固定”，并在后面的文本框中分别输入“-6”、“6”、“1”，单击“关闭”按钮。两个轴进行同样的设置。

10、然后，在设置一下函数图像的线条颜色和线型，鼠标在函数图像上右击，在弹出的快捷菜单中选择“设置数据系列格式”。

11、在弹出的“设置数据系列格式”对话框中的“线条颜色”、“线型”栏目中，分别设置函数图像的线条颜色和线型。

12、最后给每个图像添加一个函数表达式，先单击选择一个函数图像，然后在一个数据点上单击选择一个数据点，再在数据点右击，在弹出的快捷菜单中选择“添加数据标签”。

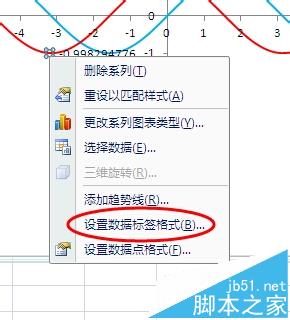

13、然后再在数据点右击，在弹出的快捷菜单中选择“设置数据标签格式”。

14、在弹出的“设置数据标签格式”对话框中，分别设置函数标签的内容、位置及边框颜色等。

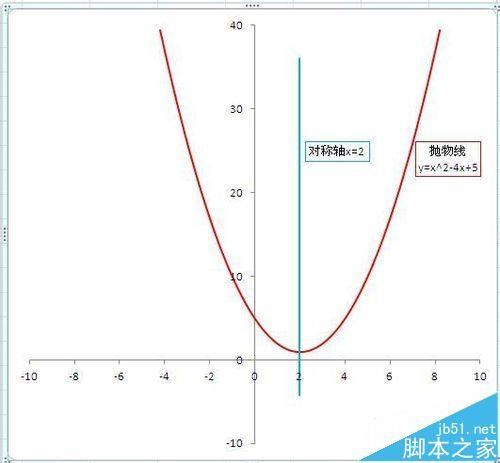

15、到此既标准又漂亮的函数图像就设置完成了。下面是我作的抛物线函数图像。
