基于Qt的汽车仪表模拟
其实模拟上电需要实现三部分功能的模拟上电，但是目前还没有写多媒体部分，暂时就只有两部分的模拟上电。目前主要的模拟HUD和液晶显示器的模拟上电部分。

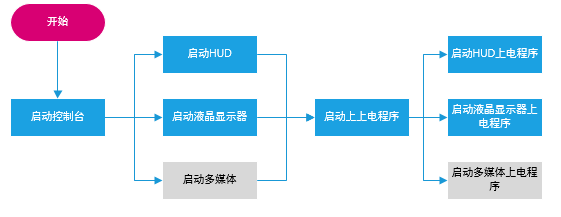

具体流程如下图所示
当程序启动的时候，会先启动控制台，控制台依次启动HUD、液晶显示器和多媒体，由于多媒体没有写，暂时以灰色代替。
今天先说说HUD部分的模拟上电实现，其实液晶显示器和HUD的实现原理是一样的。只是东西不同而已。原理都是先把上面的控件隐藏掉，后面根据需要在把它显示出来。先来看下我模拟HUD上电的画面，我这里模拟设置是HUD上电自检3分钟后进入工作状态。
这个程序的背景是透明的，在HUD上电瞬间将所有图标都将显示，模拟设备自检，在3秒钟后，只保留速度表，其他的都将隐藏，在激活的时候在显示出来。看下代码
-
/**
-
* @brief HUD::init_HUD
-
* @param initType
-
* 初始化HUD
-
*/
-
void HUD::init_HUD(int initType)
-
{
-
switch (initType) {
-
case 0: //断电
-
{
-
ui->label_car->hide();
-
ui->label_constSpeed->hide();
-
ui->label_dial_1->hide();
-
ui->label_dial_2->hide();
-
ui->label_dial_3->hide();
-
ui->label_down->hide();
-
ui->label_esp->hide();
-
ui->label_gasoline->hide();
-
ui->label_Kmh->hide();
-
ui->label_left->hide();
-
ui->label_leftDown->hide();
-
ui->label_leftUp->hide();
-
ui->label_line->hide();
-
ui->label_point->hide();
-
ui->label_right->hide();
-
ui->label_rightDown->hide();
-
ui->label_rightUp->hide();
-
ui->label_runLine_L->hide();
-
ui->label_runLine_R->hide();
-
ui->label_scale_1->hide();
-
ui->label_scale_2->hide();
-
ui->label_scale_3->hide();
-
ui->label_turnLight_L->hide();
-
ui->label_turnLight_R->hide();
-
ui->label_turnRound->hide();
-
ui->label_up->hide();
-
number_1->hide();
-
number_2->hide();
-
number_3->hide();
-
break;
-
}
-
case 1:
-
{
-
ui->label_car->show();
-
ui->label_constSpeed->show();
-
ui->label_dial_1->show();
-
ui->label_dial_2->show();
-
ui->label_dial_3->show();
-
ui->label_down->show();
-
ui->label_esp->show();
-
ui->label_gasoline->show();
-
ui->label_Kmh->show();
-
ui->label_left->show();
-
ui->label_leftDown->show();
-
ui->label_leftUp->show();
-
ui->label_line->show();
-
ui->label_point->show();
-
ui->label_right->show();
-
ui->label_rightDown->show();
-
ui->label_rightUp->show();
-
ui->label_runLine_L->show();
-
ui->label_runLine_R->show();
-
ui->label_scale_1->show();
-
ui->label_scale_2->show();
-
ui->label_scale_3->show();
-
ui->label_turnLight_L->show();
-
ui->label_turnLight_R->show();
-
ui->label_turnRound->show();
-
ui->label_up->show();
-
number_1->show();
-
number_2->show();
-
number_3->show();
-
set_Current_Speed(888);
-
QTimer::singleShot(3000,this,[=](){
-
ui->label_car->hide();
-
ui->label_constSpeed->hide();
-
ui->label_dial_1->hide();
-
ui->label_dial_2->hide();
-
ui->label_dial_3->hide();
-
ui->label_down->hide();
-
ui->label_esp->hide();
-
ui->label_gasoline->hide();
-
ui->label_Kmh->show();
-
ui->label_left->hide();
-
ui->label_leftDown->hide();
-
ui->label_leftUp->hide();
-
ui->label_line->hide();
-
ui->label_point->hide();
-
ui->label_right->hide();
-
ui->label_rightDown->hide();
-
ui->label_rightUp->hide();
-
ui->label_runLine_L->hide();
-
ui->label_runLine_R->hide();
-
ui->label_scale_1->hide();
-
ui->label_scale_2->hide();
-
ui->label_scale_3->hide();
-
ui->label_turnLight_L->hide();
-
ui->label_turnLight_R->hide();
-
ui->label_turnRound->hide();
-
ui->label_up->hide();
-
set_Current_Speed(0);
-
});
-
break;
-
}
-
case 2:
-
-
break;
-
case 3:
-
-
break;
-
default:
-
break;
-
}
-
}
这个函数名称起的其实有点问题，但是我这才能有限，实在是不知道叫什么好，只能起名字叫init_HUD了，这里的参数其实就是初始化的方式，0 表示断电即汽车熄火，1表示上电自检，和面的23还有其他的功能，比如发动机启动，等等，预留，也可能就没用了，哈哈哈。

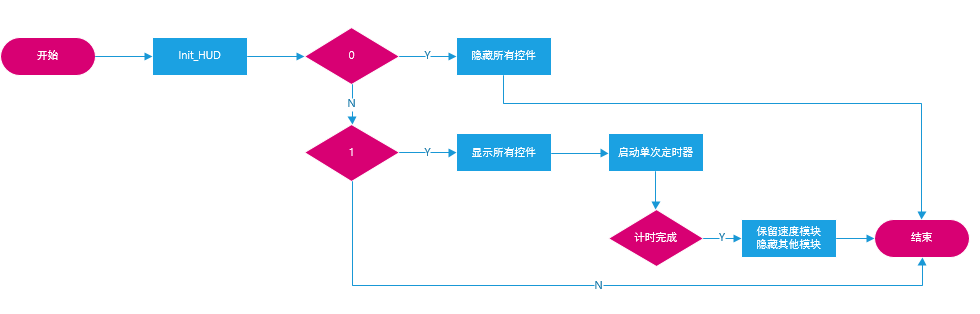

当我传入参数为0的时候，那么就把所有的素材控件都隐藏掉。当我传入是1的时候，就把所有的素材控件偶读显示出来，完了启动一个单次定时器，定时3000ms，到时见只保留速度表部分，其他的再次隐藏掉就可以。大致的流程如下图所示。
