Qt&Vtk-Cone

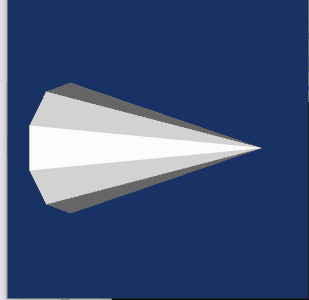

Cone ，椎体，官方实例中就是一个椎体在吱吱的转，如下图

今天准备把这个例子搬运到Qt中，由于有前面搭好的框架，今天就直接搬运代码就可以，其他的步骤均省略，感兴趣的，可以前面的几篇文章。

1 代码搬运

1.1 cone.h

#ifndef CONE_H
#define CONE_H

#include <QWidget>
#include <QTimer>
#include "QVTKOpenGLWidget.h"               //新版本，旧版QVTKWidget
#include "vtkAutoInit.h"
#include "vtkConeSource.h"
#include "vtkPolyDataMapper.h"
#include "vtkRenderWindow.h"
#include "vtkCamera.h"
#include "vtkActor.h"
#include "vtkRenderer.h"
namespace Ui {
class Cone;
}

class Cone : public QWidget
{
    Q_OBJECT

public:
    explicit Cone(QWidget *parent = 0);
    ~Cone();

private:
    Ui::Cone *ui;

    vtkConeSource *cone = nullptr;                  //声明椎体

    vtkPolyDataMapper *coneMapper = nullptr;        //声明映射器

    vtkActor *coneActor = nullptr;                  //声明Actor

    vtkRenderer *coneRender = nullptr;              //声明渲染器

    QTimer *rotationTimer = nullptr;                //声明定时器，用于旋转椎体
};

#endif // CONE_H







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41


1.2 Cone.cpp

#include "cone.h"
#include "ui_cone.h"

Cone::Cone(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Cone)
{
    ui->setupUi(this);

    cone = vtkConeSource::New();    //新建对象

    cone->SetHeight(3.0);           //设置高度
    cone->SetRadius(1.0);           //设置半径
    cone->SetResolution(10);        //翻译为设置分辨率，不过实际应该不是

    coneMapper = vtkPolyDataMapper::New();          //新建映射器
    coneMapper->SetInputConnection(cone->GetOutputPort());  //设置Cone输出coneMapper数据输入

    //新建Actor，并设置映射器
    coneActor = vtkActor::New();
    coneActor->SetMapper(coneMapper);
    //新建渲染器并设置Actor和背景颜色
    coneRender = vtkRenderer::New();
    coneRender->AddActor(coneActor);
    coneRender->SetBackground(0.1,0.2,0.3);
    //获取渲染窗口
    ui->widget->GetRenderWindow()->AddRenderer(coneRender);


    //    while (1) {
    //        ui->widget->GetRenderWindow()->Render();
    //        coneRender->GetActiveCamera()->Azimuth(1);
    //    }
    //旋转椎体
    rotationTimer = new QTimer();
    connect(rotationTimer,&QTimer::timeout,this,[=](){
        coneRender->GetActiveCamera()->Azimuth(1);
        ui->widget->GetRenderWindow()->Render();            //注意这句话，要加上呀，不然人不给你转，惰性渲染。
    });

    rotationTimer->start(40);

}

Cone::~Cone()
{
    rotationTimer->stop();
    delete ui;
}







1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

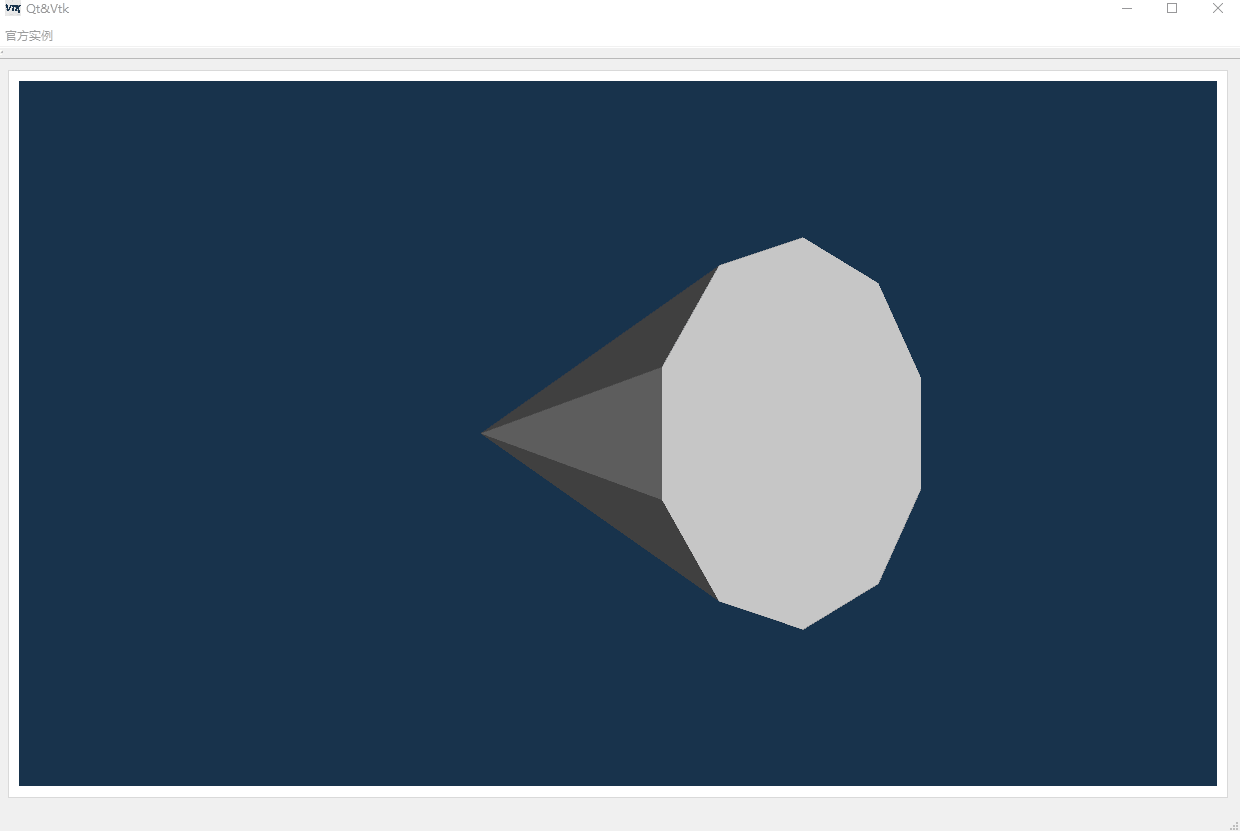

2 运行效果

★ 源码 ★

这里就要有人问了呀，这么优秀的代码，能不能分享下呀，当然可以呀，我不生产代码，我只是代码的搬运工，链接如下：

自取：https://github.com/DreamLife-Jianwei/Qt-Vtk
