8成以上的java线程状态图都画错了，看看这个-图解java并发第二篇

本文作为图解java并发编程的第二篇，前一篇访问地址如下所示：

• 图解进程线程、互斥锁与信号量-看完还不懂你来打我

图形说明

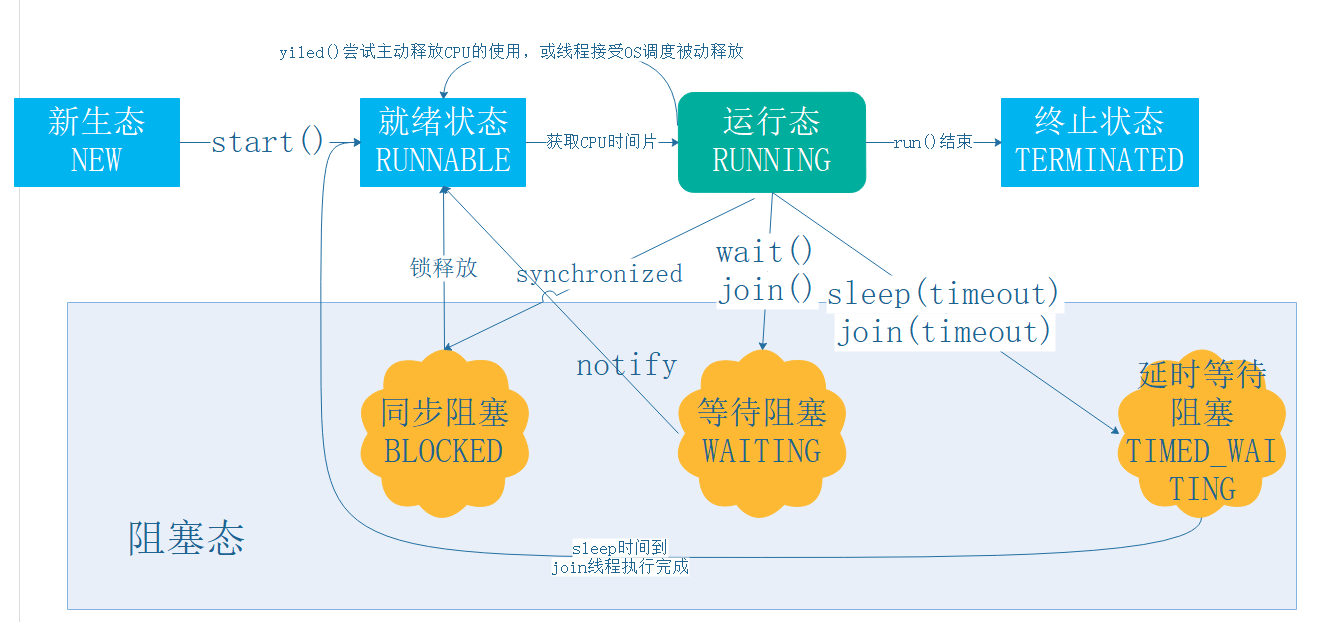

在开始想写这篇文章之前，我去网上搜索了很多关于线程状态转换的图，我惊讶的发现：超过80%的图都是不完整的，或者是错的。所以我只好再次去阅读源码，然后画出下面的这张图，理解了这张图，对于大家理解java 线程的方法调用及开发过程会有很大的帮助。

• 同步阻塞状态比较好理解，就是互斥锁，当前线程使用到的代码块，只有我用完了你才能用。
• 延时等待状态与等待状态的主要区别在于
  • 延时等待状态不会释放任何资源及监视器。我就是占着茅坑不拉屎，也不给你用。我就是休息一会，我休息完了，我的还是我的。
  • 等待阻塞状态会暂时释放相关线程资源及监视器，我的资源暂时借给你用，等我notify找你的时候你要将资源还给我

Thread.State源码注释

public enum State {
    /**
     *  新生状态：线程对象创建，但是还未start()
     */
    NEW,

    /**
     * 线程处于可运行状态，但是这个可运行状态并不代表线程一定在虚拟机中执行。
     * 需要等待从操作系统获取到资源(比如处理器时间片)，才能真正的去运行
     */
    RUNNABLE,

    /**
     * 当前线程处于阻塞状态，正在等待另一个线程的monitor lock释放，才进入synchronized代码块或方法
     */
    BLOCKED,

    /**
     * 调用Object#wait() 、 Thread.join方法后当前线程处于等待状态，
     * 等待其他的线程执行特定的动作，才能从等待状态退出。
     * 比如：Object.wait()的线程需要等待其他线程调用Object.notify()、Object.notifyAll()才能退出
     * 比如：调用了Thread.join()的线程需要等待指定的线程执行完成才能退出等待状态。
     */
    WAITING,

    /**
     * 进入特定时间内的等待状态，等待一段指定的时间sleep(timed)、wait(timed)或者等待Thread.join(timed)的时间.
     * 到达指定时间点自动退出恢复到RUNNABLE状态
     */
    TIMED_WAITING,

    /**
      * 线程结束状态
     */
    TERMINATED;
}





1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36
