简 介： 测试了磁场观察薄膜对于磁场观察特性。 特别对一些典型磁铁所呈现的特殊图案。

关键词： 磁场观察薄膜

§01 磁场观察膜

  在TB购买的 黄色磁场观察膜 刚刚到货， 下面利用其特性对常见到测长进行观察。

1.1 磁场观察膜

  磁场观察膜（Magnetic field viewing film）是一种用于观察静止的或者变化较为缓慢的磁场的薄膜。它能显示磁场（磁力线）的位置和方向。

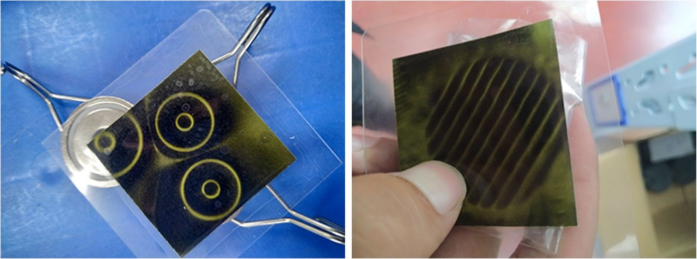

  它是具有易变形的半透明性质的薄片结构。当磁力线平行于此薄膜表面时呈现白色，当磁力线垂直于此薄膜表面时呈现黑色。当将此薄膜置于一个磁极上时，因磁力线垂直于薄膜表面，大部分区域呈现黑色。

  如果两个方形磁体吸附在一起，并排放置，且极性在同侧面相反，此时可观察到磁极的地方呈现黑色，两极中间可观察到一条很细的白线。通常见到的磁场观察薄膜在未置入磁场时呈现绿色，也有其他颜色的磁场观察薄膜。

§02 测试过程

2.1 引子

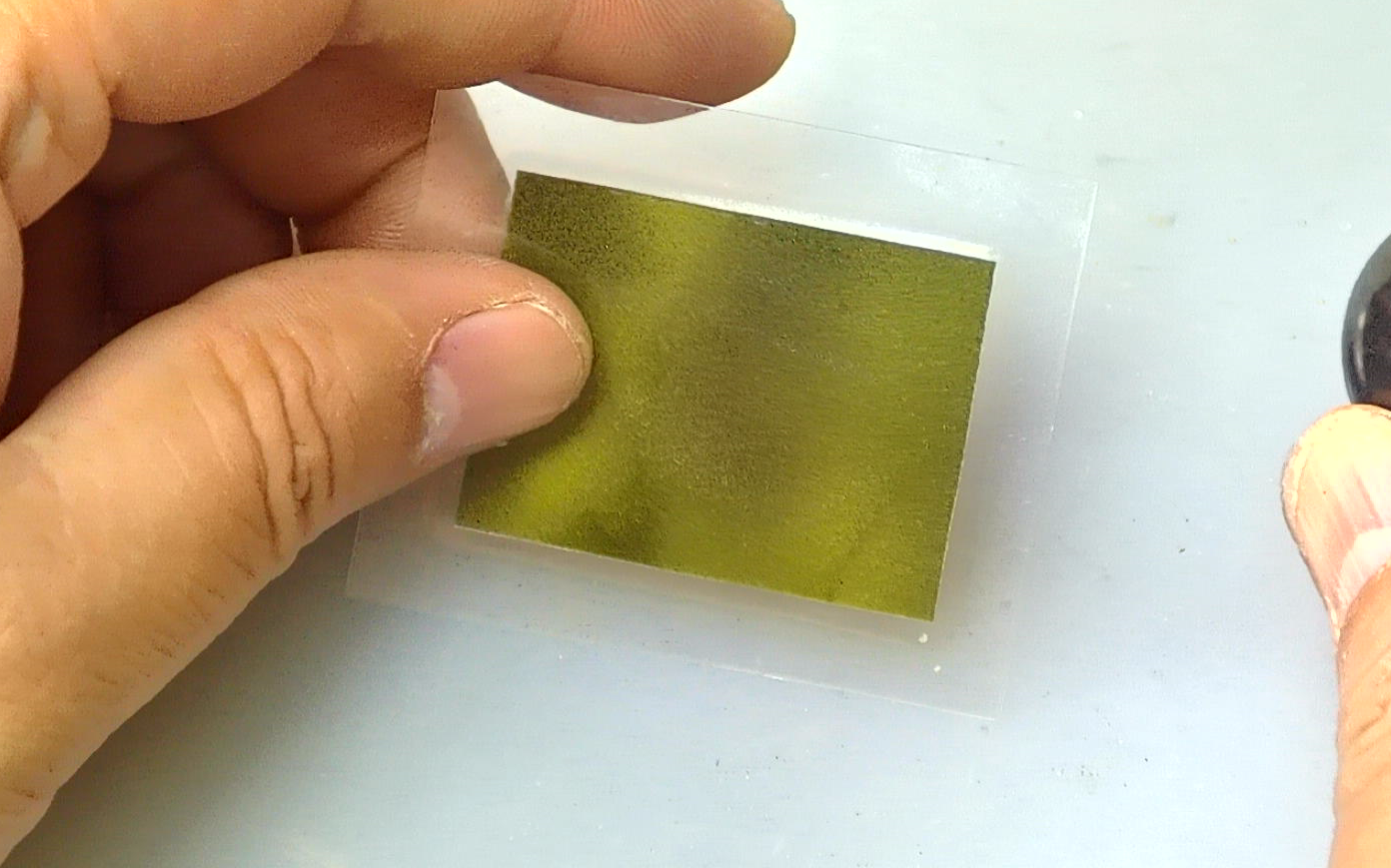

磁场观察膜	IMAGE1	M1	IMAGE2	M2	IMAGE3	M3
磁场是一种看不见，摸不着， 但是具有很多应用的物理量。《》利用一种称为磁场观察膜的材料，可以将磁场的大小和方向进行显示。《》经过显示之后， 颜色越黑表示垂直于薄膜磁场越强。 如果是白色，则对应水平方向的磁场。						>

2.2 观察结果

  下面对于一些常见到的磁铁进行观察。

不同磁铁磁场观察	IMAGE1	M1	IMAGE2	M2	IMAGE3	M3

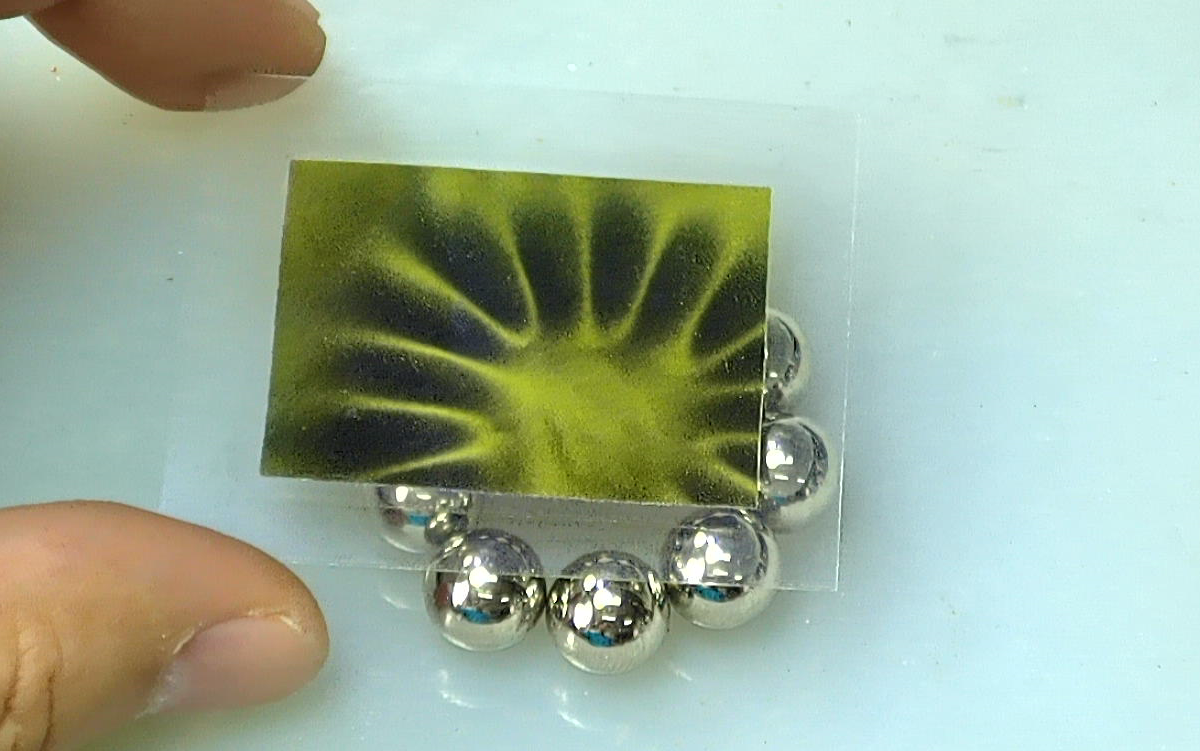

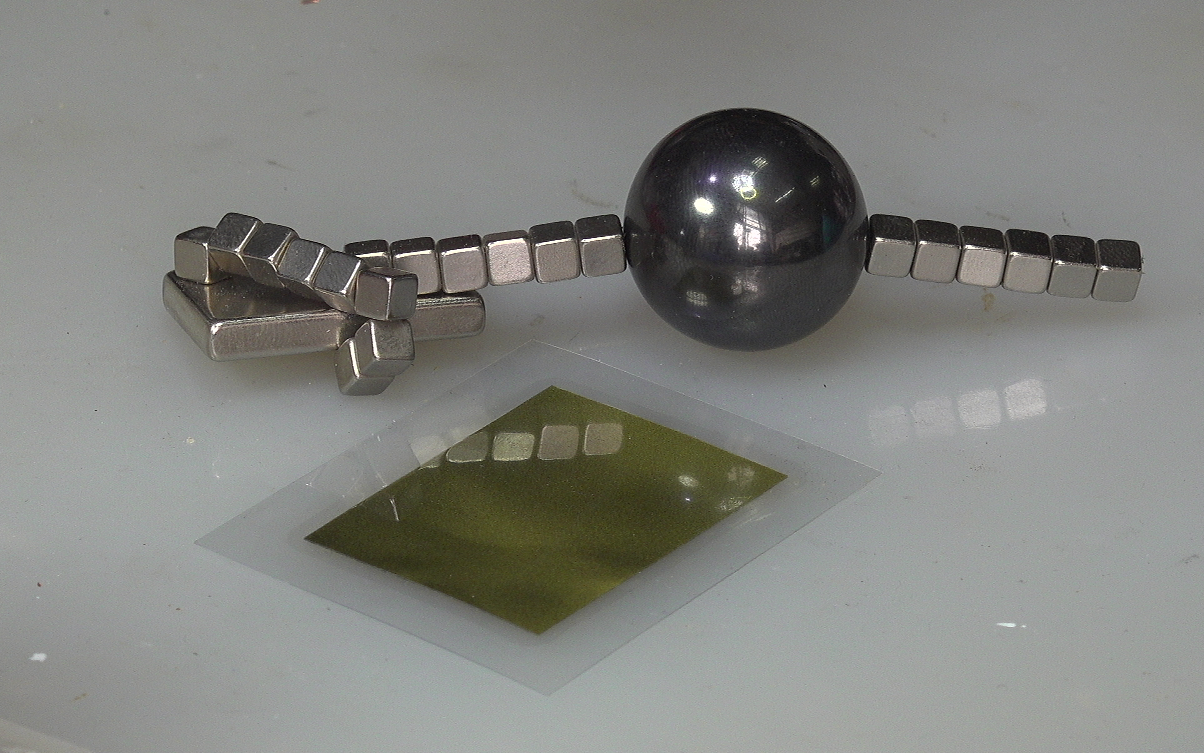

观察大型磁铁球的磁场。 换一个角度来观察。 利用显微摄像头观察薄膜表面在磁场中的变化。		>>		>>

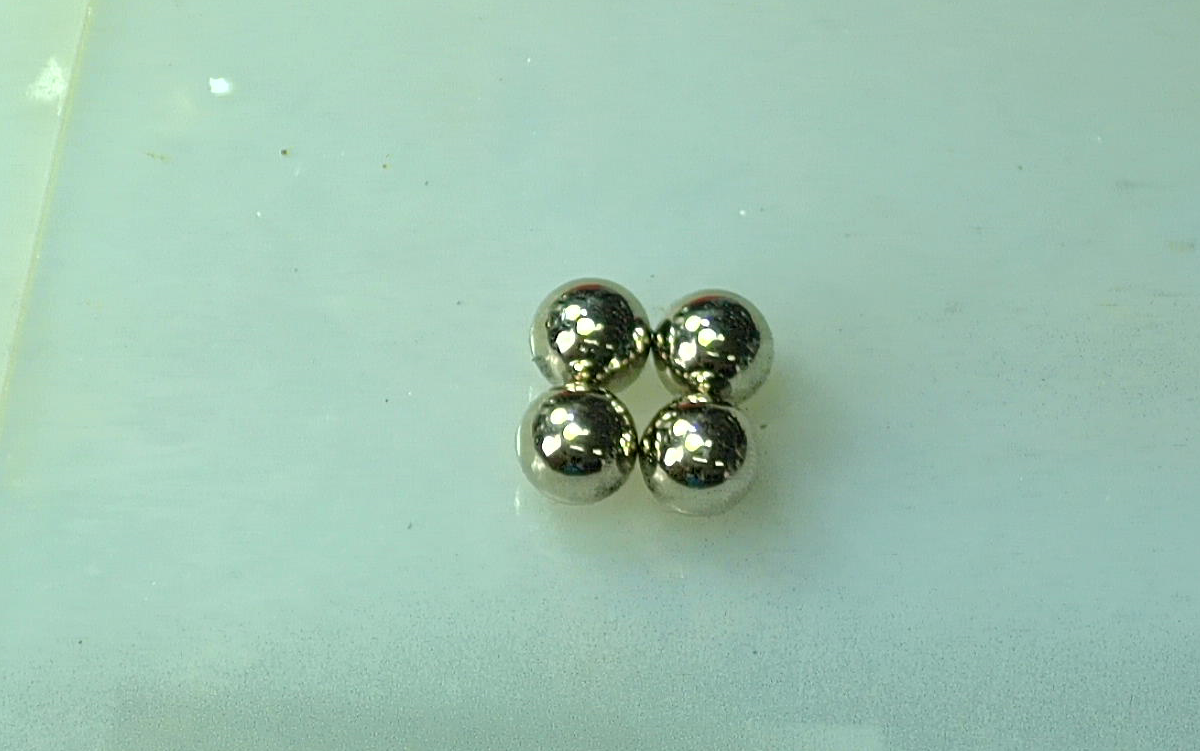

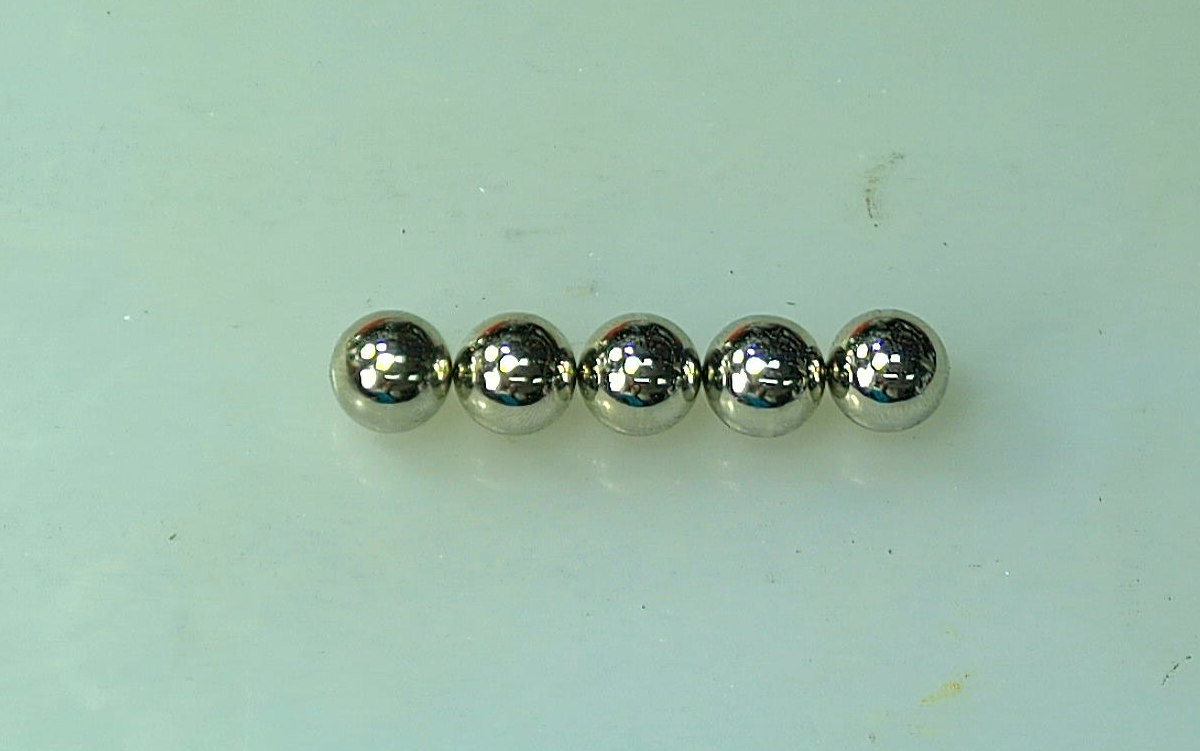

下面观察一组小型磁球的磁场。 四个小磁球。 更多的小磁球。		>>		>>

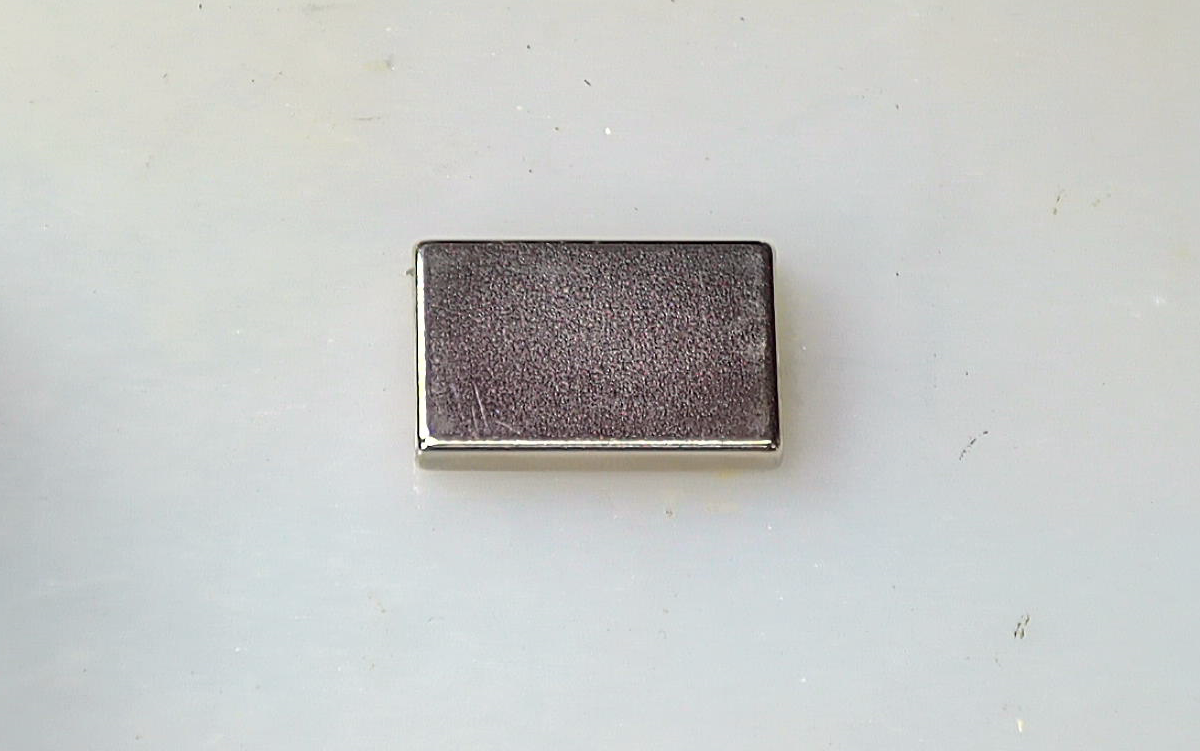

这是方向磁铁。 观察圆形磁铁。 手机背后的磁铁。		>>		>>

电机内部磁场	IMAGE1	M1	IMAGE2	M2	IMAGE3	M3

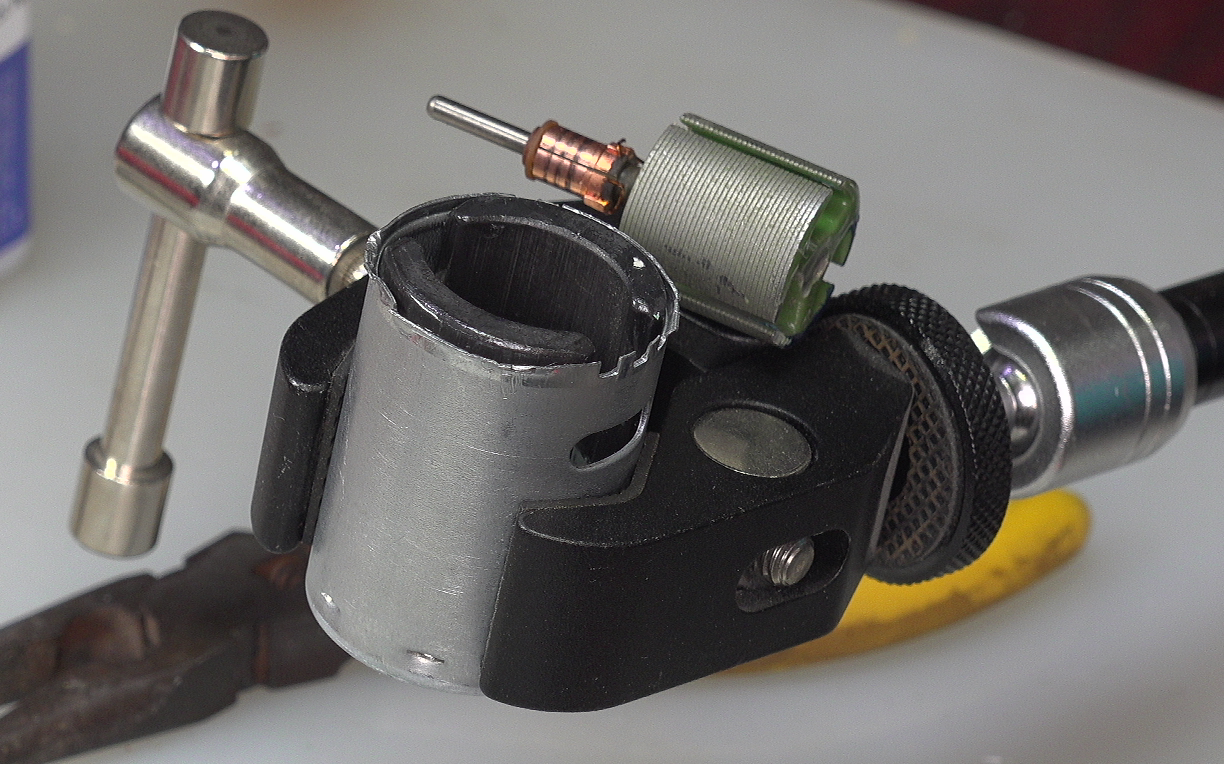

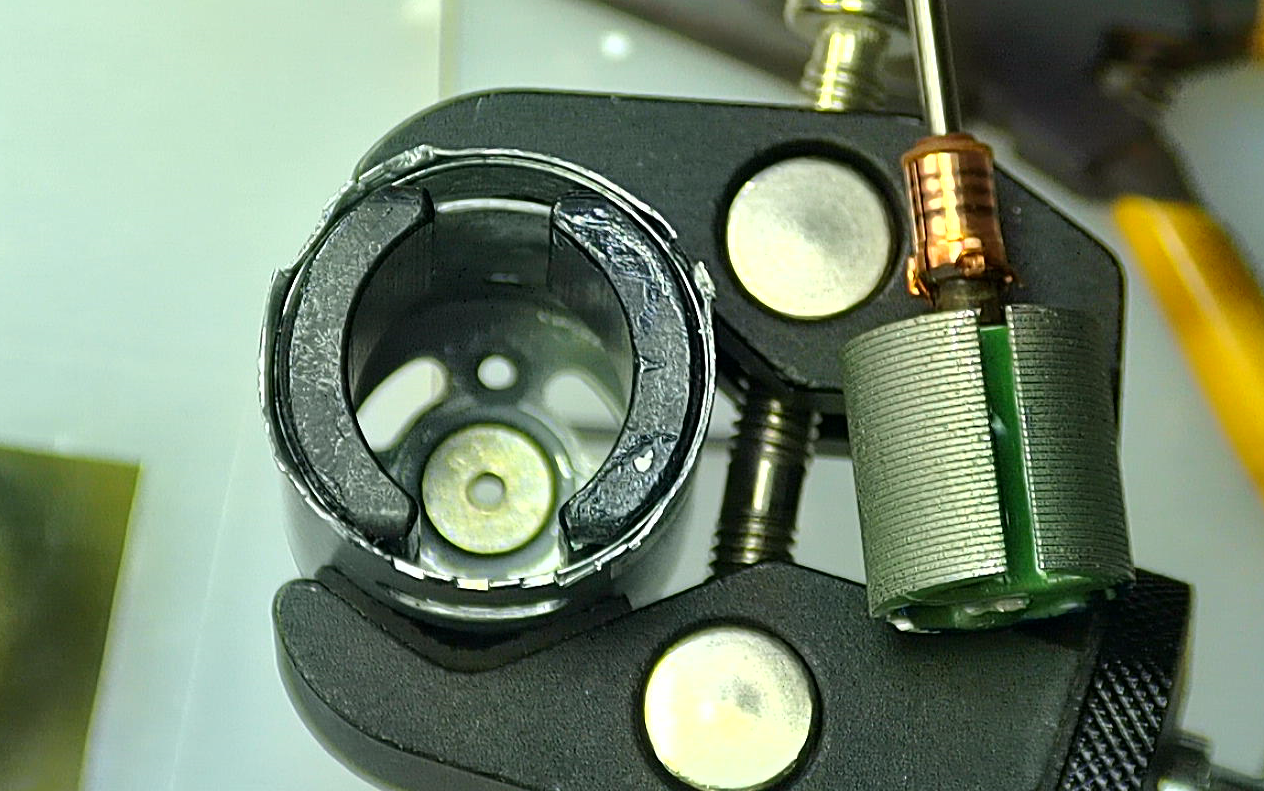

在对于小型直流电机力矩分析的过程中， 曾经测试小型直流电机内部的磁场。 现在使用磁场观察膜观察一下其内部的磁场分布。 对比带有转子和没有转子下内部磁场的方向。		<		*		>>

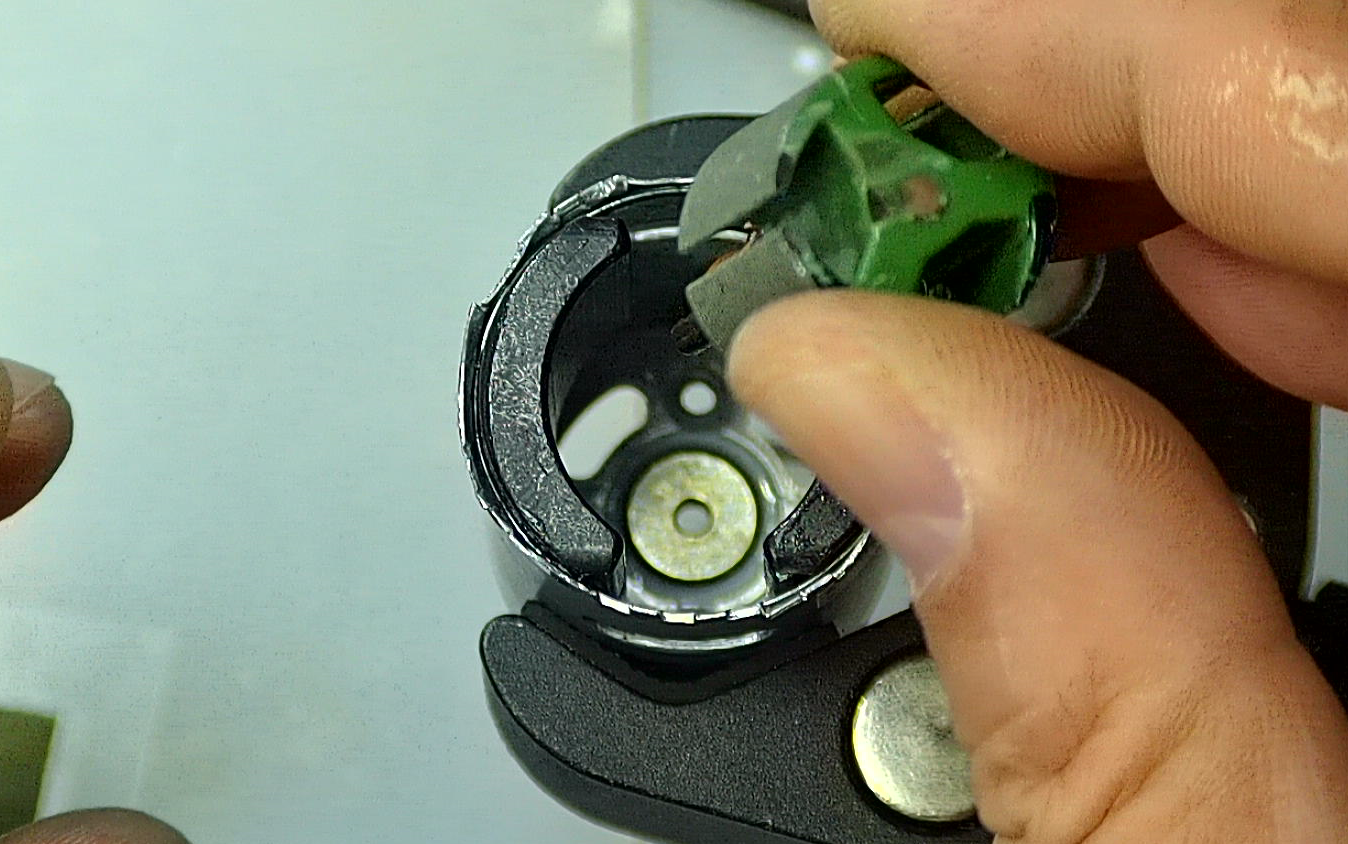

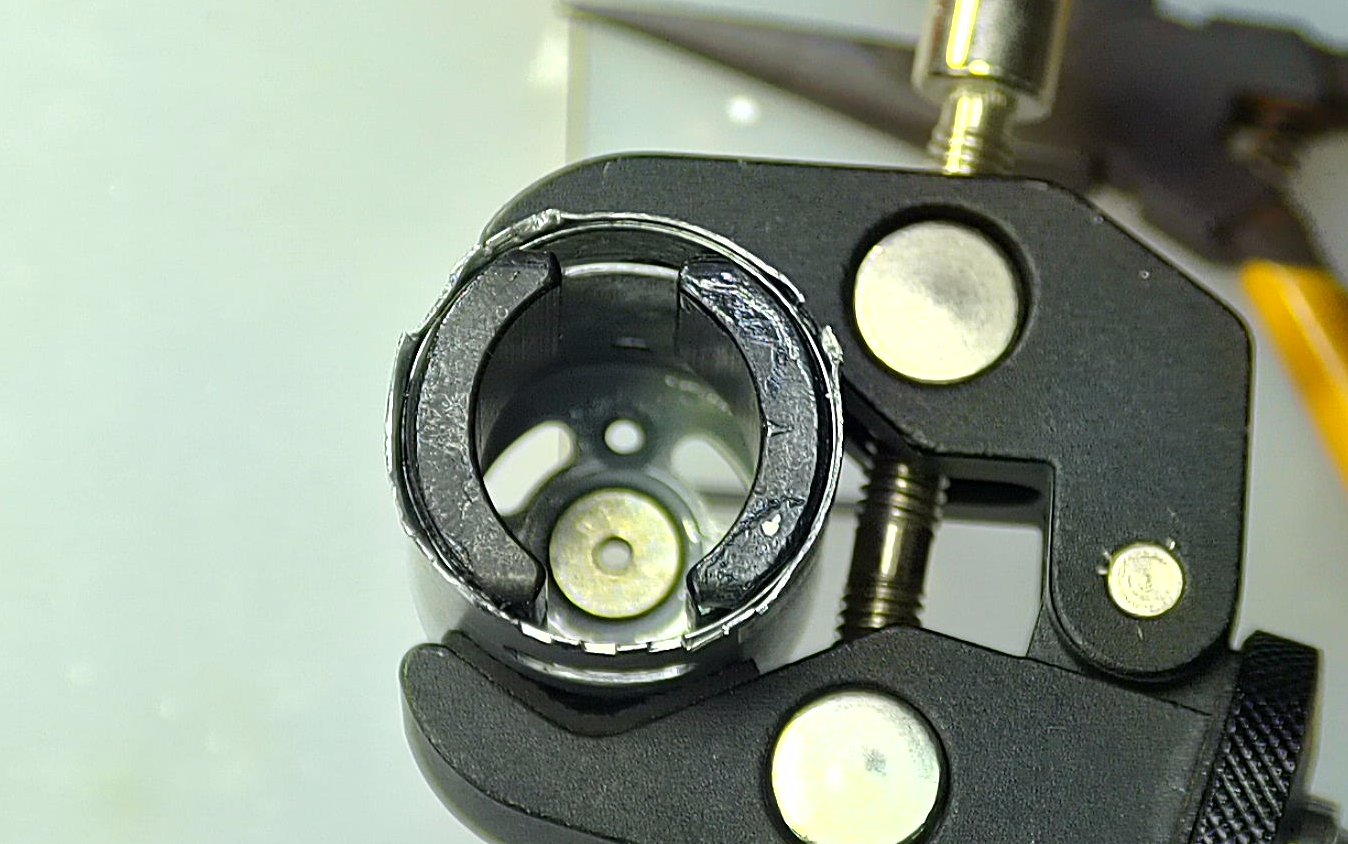

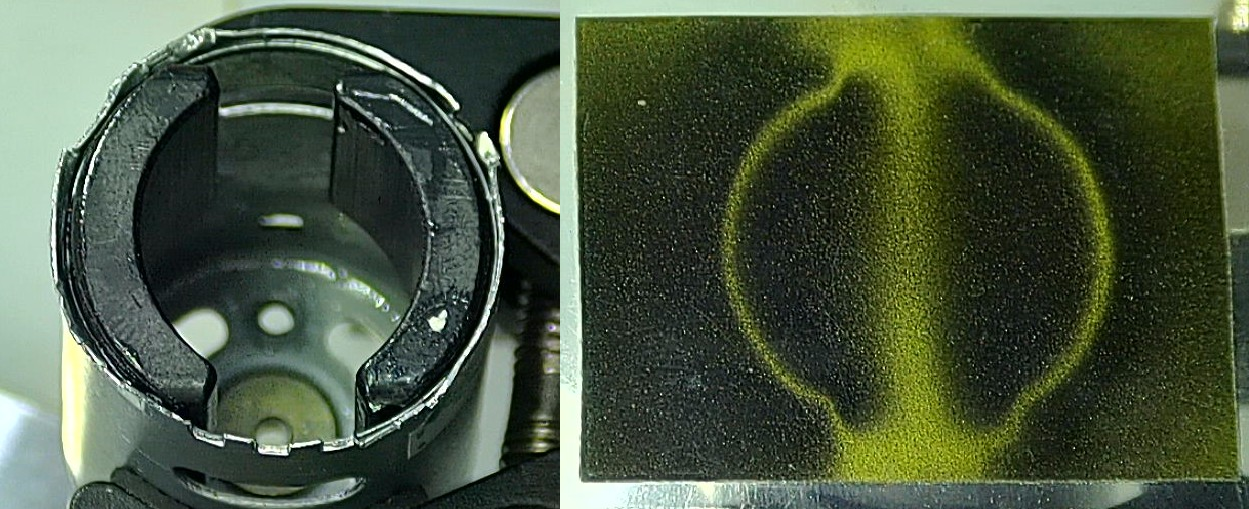

现在这是没有转子情况下的磁场分布。 可以清晰看到白色部分显示了内部磁场的方向。 特别是在转子边缘以及内部磁场这部分显示的平行磁场。 现在将转子装入电机定子内部。 再使用磁场观察薄膜grain磁场分布。				>>		>>

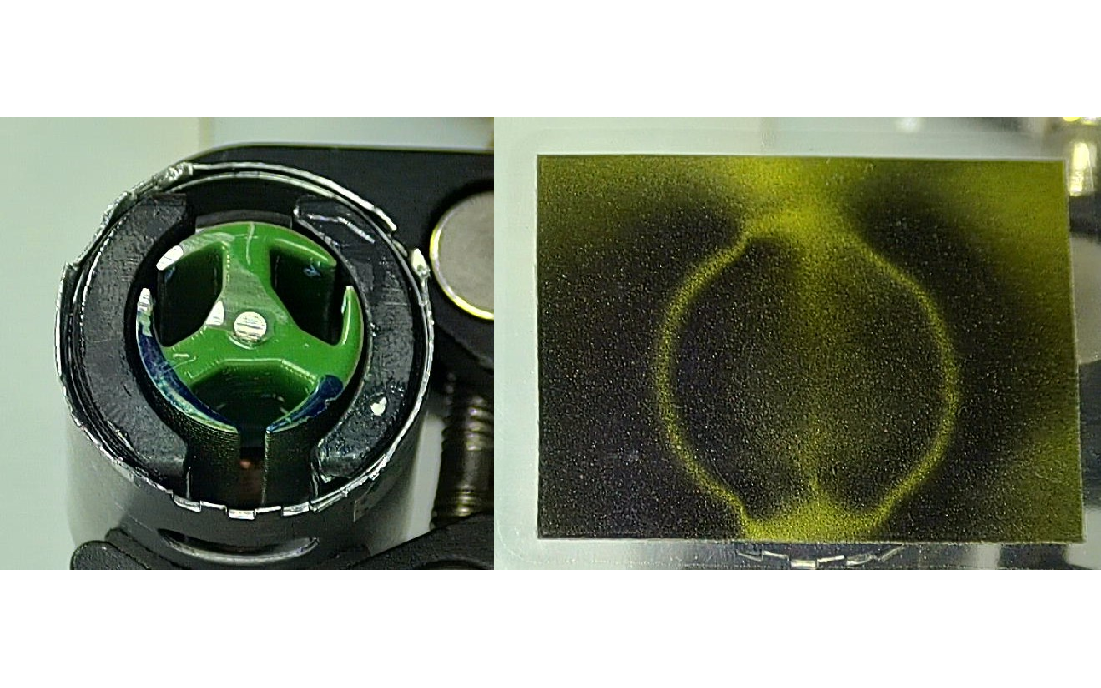

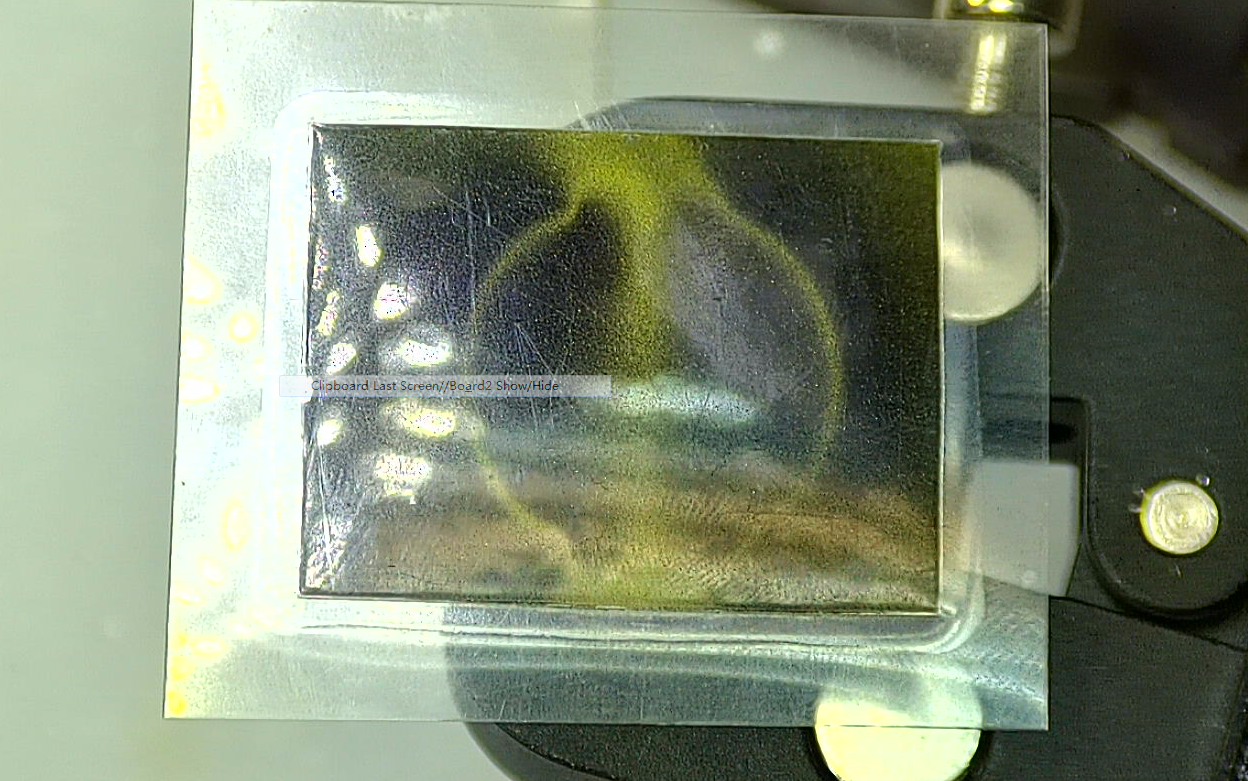

这是带有转子时对应的磁场。 可以明显看到对应的缝隙对应的磁场方向。 这是没有转子时对应的磁场方向。

※ 总  结 ※

  测试了磁场观察薄膜对于磁场观察特性。 特别对一些典型磁铁所呈现的特殊图案。
