Flink Native Kubernetes实战
【摘要】 Flink Native Kubernetes是1.10版本才有的新功能，通过bin目录下的工具控制kubernetes环境下的flink操作
欢迎访问我的GitHub
这里分类和汇总了欣宸的全部原创(含配套源码)：https://github.com/zq2599/blog_demos
回顾Flink Kubernetes
- Flink Kubernetes与Flink Native Kubernetes是不同的概览，先回顾一下Flink Kubernetes：

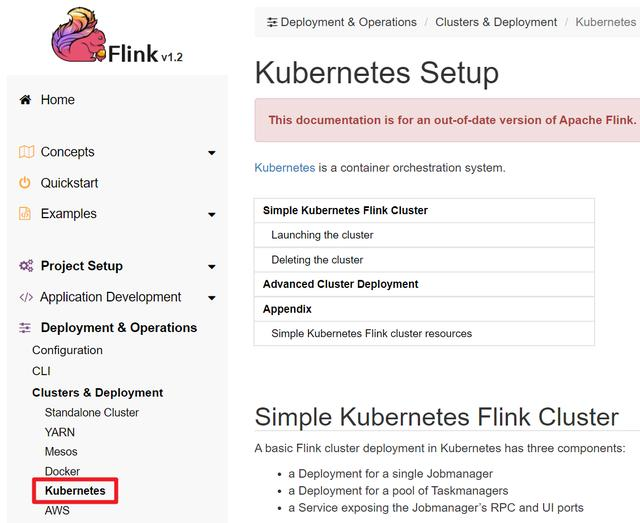

- 如下图，从1.2版本到目前最新的1.10，Flink官方都给出了Kubernetes上部署和运行Flink的方案：
- 在kubernetes上有两种方式运行flink：session cluster和job cluster，其中session cluster是一套服务可以提交多个任务，而job cluster则是一套服务只对应一个任务；

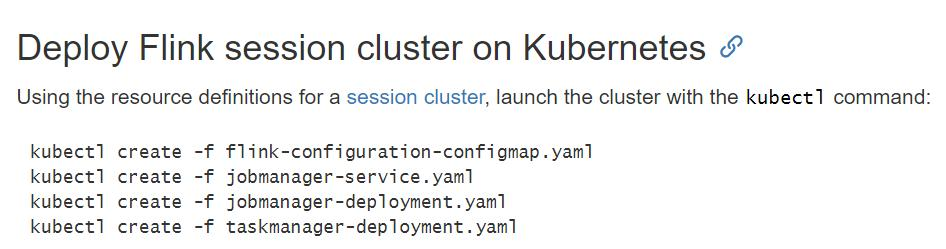

- 下图是典型的session cluster部署操作，可见关键是准备好service、deployment等资源的yaml文件，再用kubectl命令创建：
关于Flink Native Kubernetes

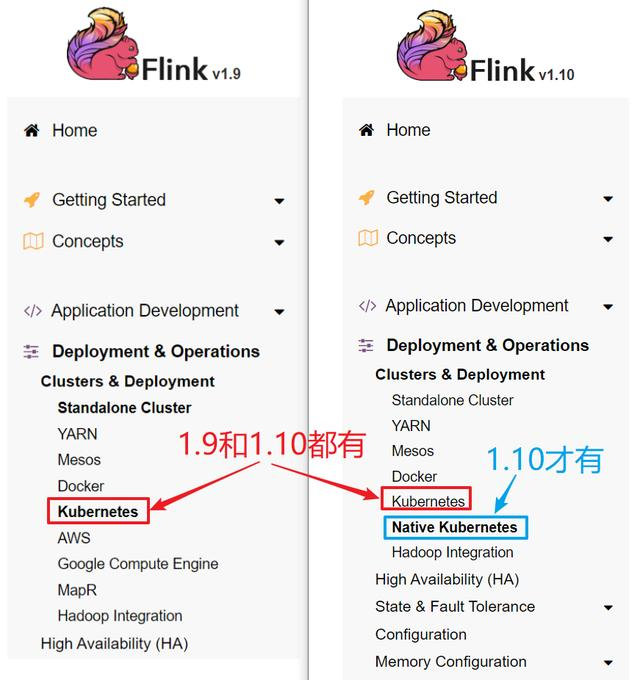

- 先对比官方的1.9和1.10版本文档，如下图和红框和蓝框所示，可见Flink Native Kubernetes是1.10版本才有的新功能：

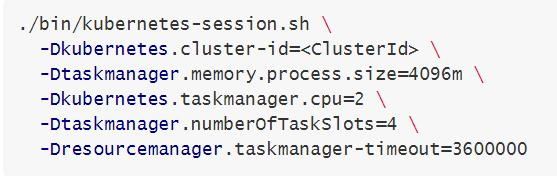

- 看看Native Kubernetes是如何运行的，如下图，创建session cluster的命令来自Flink安装包：

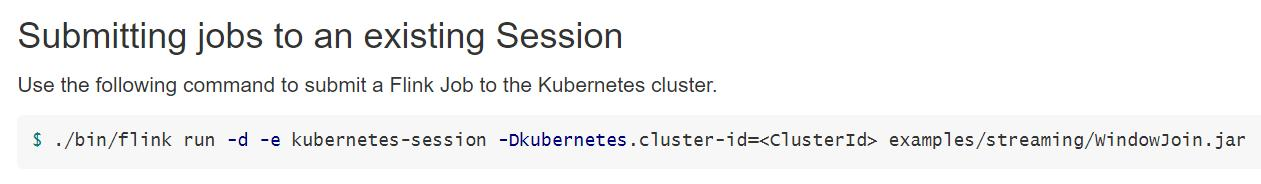

- 更有趣的是，提交任务的命令也来自Flink安装包，就是我们平时提交任务用到flink run命令，如下图：

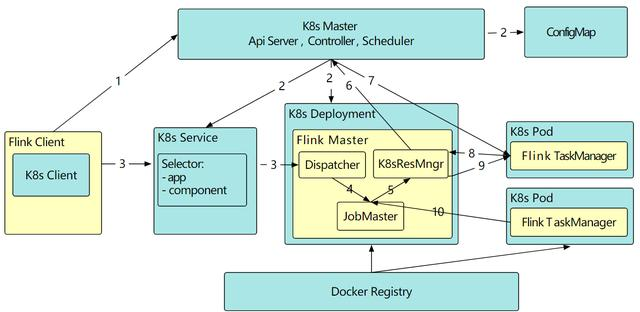

- 结合官方给出的提交和部署流程图就更清晰了：kubernetes上部署了Flink Master，由Flink Client来提交session cluster和job的请求：
Flink Kubernetes和Flink Native Kubernetes的区别
- 至此，可以小结Flink Kubernetes和Flink Native Kubernetes的区别：
- Flink Kubernetes自1.2版本首次出现，Flink Native Kubernetes自1.10版本首次出现；
- Flink Kubernetes是把JobManager和TaskManager等进程放入容器，在kubernetes管理和运行，这和我们把java应用做成docker镜像再在kubernetes运行是一个道理，都是用kubectl在kubernetes上操作；
- Flink Native Kubernetes是在Flink安装包中有个工具，此工具可以向kubernetes的Api Server发送请求，例如创建Flink Master，并且可以和Flink Master通讯，用于提交任务，我们只要用好Flink安装包中的工具即可，无需在kubernetes上执行kubectl操作；
Flink Native Kubernetes在Flink-1.10版本中的不足之处
- Flink Native Kubernetes只是Beta版，属于实验性质（官方原话：still experimental），请勿用于生产环境！
- 只支持session cluster模式（一个常驻session执行多个任务），还不支持Job clusters模式(一个任务对应一个session)
- 尽管还没有进入Release阶段，但这种操作模式对不熟悉kubernetes的开发者来说还是很友好的，接下来通过实战来体验吧；
官方要求
- 为了体验Native Kubernetes，flink官方提出了下列前提条件：
- kubernetes版本不低于1.9
- kubernetes环境的DNS是正常的
- KubeConfig文件，并且这个文件是有权对pod和service资源做增删改查的（kubectl命令有权对pod和service做操作，也是因为它使用了对应的KubeConfig文件），这个文件一般在kubernetes环境上，全路径：~/.kube/config
- pod执行时候的身份是service account，这个service account已经通过RBAC赋予了pod的增加和删除权限；
- 前面两点需要您自己保证已达到要求，第三和第四点现在先不必关心，后面有详细的步骤来完成；
实战环境信息

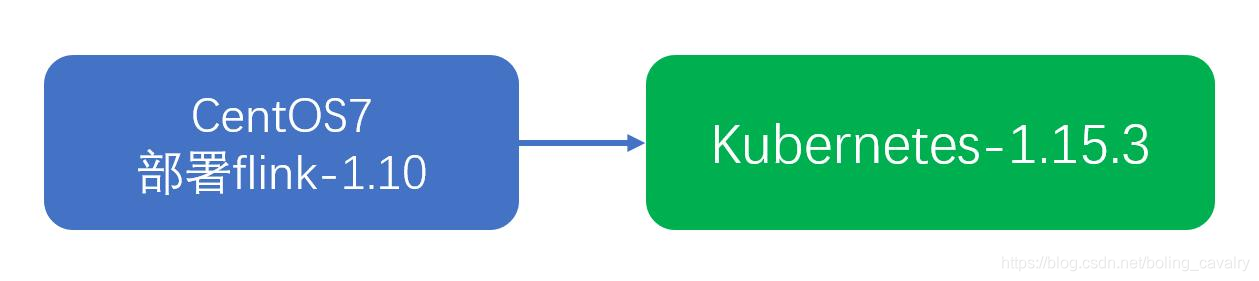

- 本次实战的环境如下图所示，一套kubernetes环境（版本是1.15.3），另外还有一台CentOS7电脑，上面已部署了flink-1.10（这里的部署是说把安装包解压，不启动任何服务）：
- 准备完毕，开始实战了~
实战内容简介
- 本次实战是在kubernetes环境创建一个session cluster，然后提交任务到这个sessionc cluster运行，与官方教程不同的是本次实战使用自定义namespace和service account，毕竟生产环境一般是不允许使用default作为namespace和service account的；
实战
- 在CetnOS7电脑上操作时使用的是root账号；
- 在kubernetes的节点上，确保有权执行kubectl命令对pod和service进行增删改查，将文件~/.kube/config复制到CentOS7电脑的~/.kube/目录下；
- 在kubernetes的节点上，执行以下命令创建名为flink-session-cluster的namespace：
kubectl create namespace flink-session-cluster
- 执行以下命令创建名为flink的serviceaccount：
kubectl create serviceaccount flink -n flink-session-cluster
- 执行以下命令做serviceaccount和角色的绑定：
kubectl create clusterrolebinding flink-role-binding-flink \
--clusterrole=edit \
--serviceaccount=flink-session-cluster:flink
- SSH登录部署了flink的CentOS7电脑，在flink目录下执行以下命令，即可创建名为session001的session cluster，其中-Dkubernetes.namespace参数指定了namespace，另外还指定了一个TaskManager实例使用一个CPU资源、4G内存、内含6个slot：
./bin/kubernetes-session.sh \
-Dkubernetes.namespace=flink-session-cluster \
-Dkubernetes.jobmanager.service-account=flink \
-Dkubernetes.cluster-id=session001 \
-Dtaskmanager.memory.process.size=8192m \
-Dkubernetes.taskmanager.cpu=1 \
-Dtaskmanager.numberOfTaskSlots=4 \
-Dresourcemanager.taskmanager-timeout=3600000

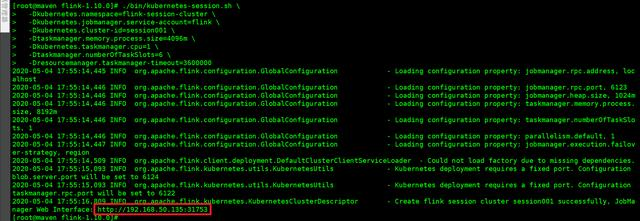

- 如下图，控制台提示创建成功，并且红框中提示了flink web UI的访问地址是http://192.168.50.135:31753：

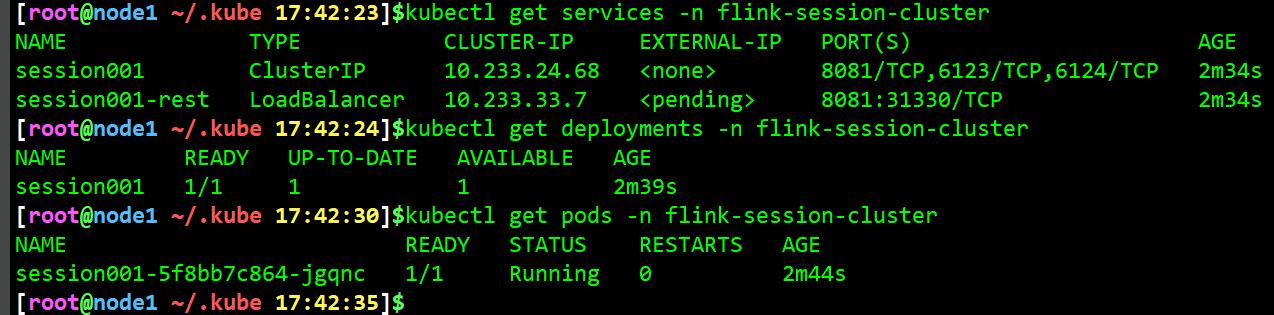

- 下载镜像和启动容器需要一定的时间，可以用kubectl get和kubectl describe命令观察对应的deployment和pod的状态：

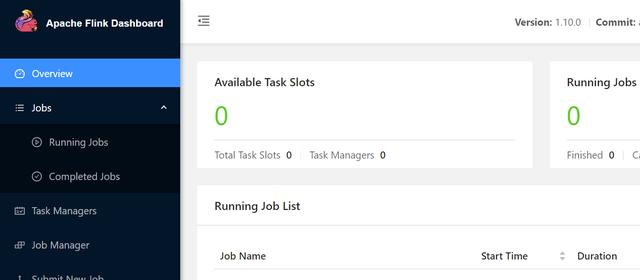

9. pod启动成功后访问flink web，如下图，此时还没有创建TaskManager，因此Slot为零：
10. 回到CentOS7电脑，在flink目录下执行以下命令，将官方自带的WindowJoin任务提交到session cluster：
./bin/flink run -d \
-e kubernetes-session \
-Dkubernetes.namespace=flink-session-cluster \
-Dkubernetes.cluster-id=session001 \
examples/streaming/WindowJoin.jar

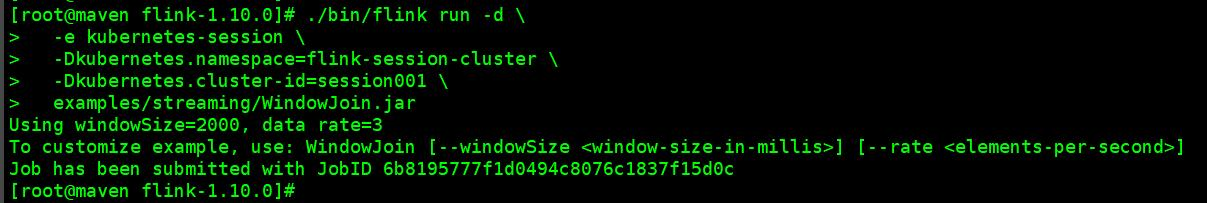

- 控制台提示提交任务成功：

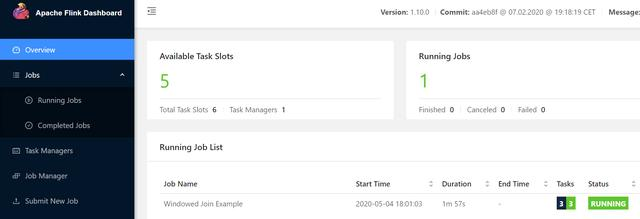

- 页面上也会同步显示增加了一个TaskManager，对应6个slot，已经用掉了一个：

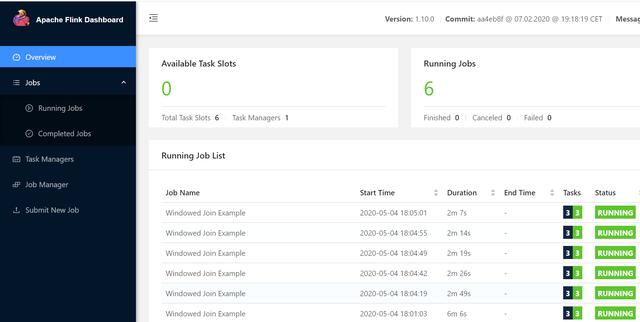

- 再连续提交5次相同的任务，将此TaskManager的slot用光：

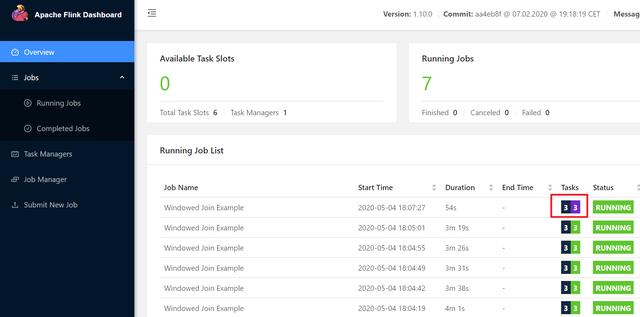

- 这时候再提交一次任务，按理来说应该增加一个TaskManager，可是页面如下图所示，TaskManager数量还是1，并没有增加，并且红框中显示新增的任务并没有正常运行起来：

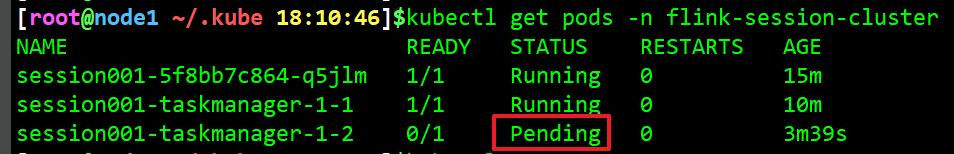

- 在kubernetes环境查看pod情况，如下图红框所示，有个新建的pod状态是Pending，看来这就是第七个任务不能执行就是因为这个新建的pod无法正常工作导致的：

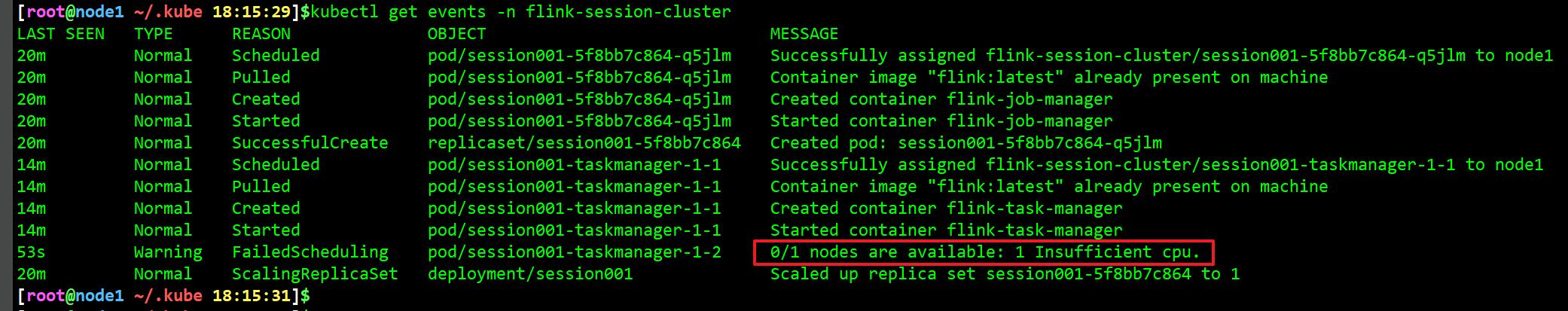

- 再看看这个namespace的事件通知，如下图红框所示，名为session001-taskmanager-1-2的pod有一条通知信息：由于CPU资源不足导致pod创建失败：
- 穷到没钱配置kubernetes环境，连一核CPU都凑不齐：
- 一时半会儿也找不出多余的CPU资源，唯一能做的就是降低TaskManager的CPU要求，刚才配置的是一个TaskManager使用一核CPU，我打算降低一半，即0.5核，这样就够两个TaskManager用了；
- 您可能会疑惑：怎么会有0.5个CPU这样的配置？这个和kubernetes的资源限制有关，kubernetes对pod的CPU限制粒度是千分之一个CPU，也是就是在kubernetes中，配置1000单位的CPU表示使用1核，我们配置0.5核，不过是配置了500单位而已（所以我还可以更穷…）
- 接下来的操作是先停掉当前的session cluster，再重新创建一个，创建的时候参数-Dkubernetes.taskmanager.cpu的值从1改为0.5
- 在CentOS7电脑上执行以下命令，将session cluster停掉，释放所有资源：
echo 'stop' | \
./bin/kubernetes-session.sh \
-Dkubernetes.namespace=flink-session-cluster \
-Dkubernetes.cluster-id=session001 \
-Dexecution.attached=true

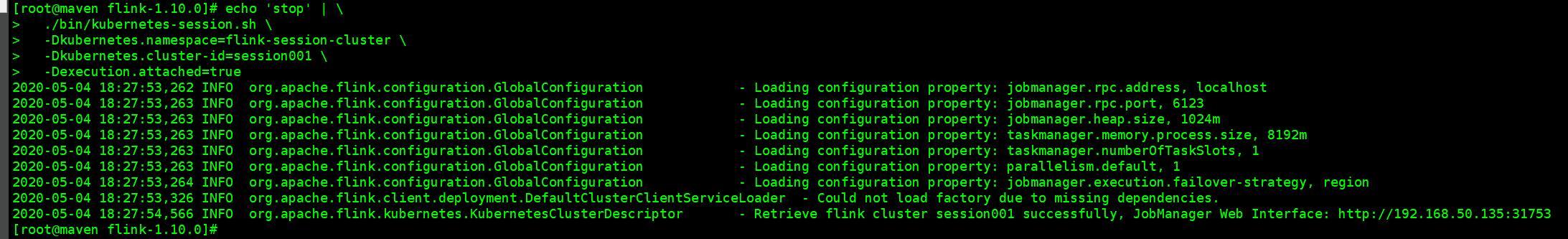

- 控制台提示操作成功：
- 稍等一分钟左右，再去查看pod，发现已经全部不见了：
- 在CentOS7电脑的flink目录下，执行以下命令，和之前相比，唯一变化就是-Dkubernetes.taskmanager.cpu参数的值：
./bin/kubernetes-session.sh \
-Dkubernetes.namespace=flink-session-cluster \
-Dkubernetes.jobmanager.service-account=flink \
-Dkubernetes.cluster-id=session001 \
-Dtaskmanager.memory.process.size=4096m \
-Dkubernetes.taskmanager.cpu=0.5 \
-Dtaskmanager.numberOfTaskSlots=6 \
-Dresourcemanager.taskmanager-timeout=3600000

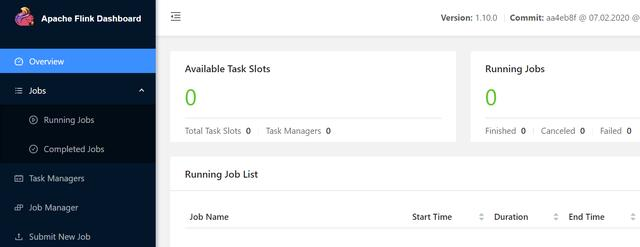

- 从控制台提示得到新的flink web UI端口值，再访问网页，发现启动成功了：

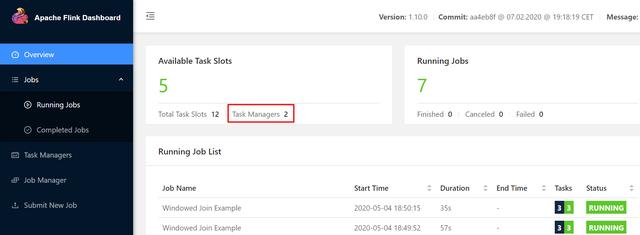

- 像之前那样提交任务，连续提交7个，这一次很顺利，在提交了第七个任务后，新的TaskManager创建成功，7个任务都成功执行了：

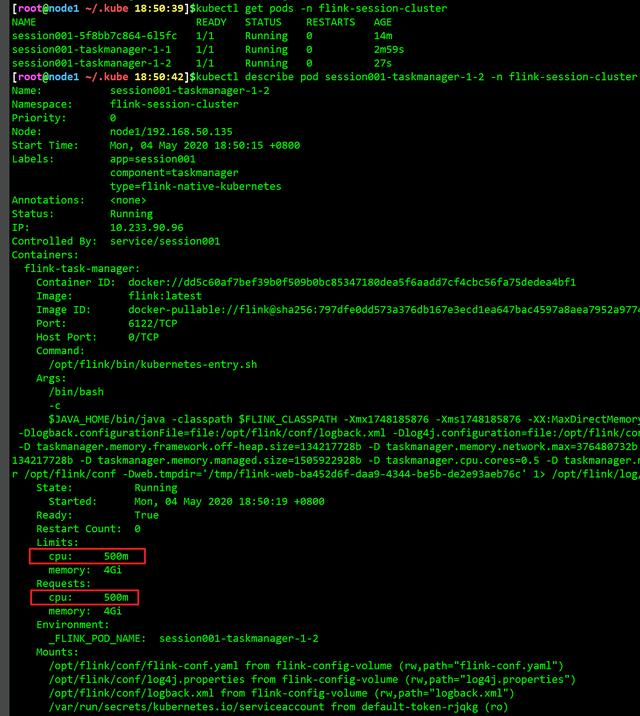

- 用kubectl describe pod命令查看TaskManager的pod，如下图红框所示，可见该pod的CPU用量是500单位，符合之前的推测：
- 这里再提醒一下，降低CPU用量，意味着该pod中的进程获取的CPU执行时间被降低，会导致任务执行变慢，所以这种方法不可取，正确的思路是确保硬件资源能满足业务需求(像我这样穷到一核CPU都凑不齐的情况还是不多的…)
清理资源
- 如果已完成Flink Native Kubernetes体验，想彻底清理掉前面的所有资源，请按照以下步骤操作：

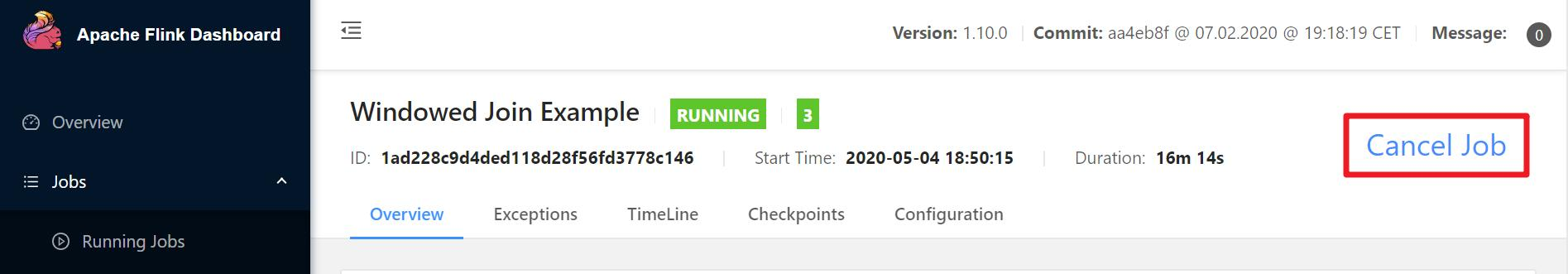

- 在web页面点击Cancel Job停止正在运行的任务，如下图红框：
- 在CentOS7电脑上停止session cluster：
echo 'stop' | \
./bin/kubernetes-session.sh \
-Dkubernetes.namespace=flink-session-cluster \
-Dkubernetes.cluster-id=session001 \
-Dexecution.attached=true
- 在kubernetes节点清理service、clusterrolebinding、serviceaccount、namespace：
kubectl delete service session001 -n flink-session-cluster
kubectl delete clusterrolebinding flink-role-binding-flink
kubectl delete serviceaccount flink -n flink-session-cluster
kubectl delete namespace flink-session-cluster
- 所有cluster session相关的ConfigMap、Service、Deployment、Pod等资源，都通过kubernetes的ownerReferences配置与service关联，因此一旦service被删除，其他资源被被自动清理掉，无需处理；
- 至此，Flink Native Kubernetes相关的实战就完成了，如果您也在关注这个技术，希望本文能给您一些参考。
