线形图介绍

箱形图(Box-plot)盒式图或箱线图,是一种用作显示一组数据分散情况资料的统计图。因形状如箱子而得名。在各种领域也经常被使用,常见于品质管理。

它主要用于反映原始数据分布的特征,还可以进行多组数据分布特征的比较。

箱线图的绘制方法是:先找出一组数据的上边缘、下边缘、中位数和两个四分位数;然后, 连接两个四分位数画出箱体;再将上边缘和下边缘与箱体相连接,中位数在箱体中间。

参数说明

boxplot(

x, notch=None, sym=None, vert=None, whis=None,

positions=None, widths=None, patch_artist=None,

bootstrap=None, usermedians=None, conf_intervals=None,

meanline=None, showmeans=None, showcaps=None, showbox=None,

showfliers=None, boxprops=None, labels=None, flierprops=None,

medianprops=None, meanprops=None, capprops=None,

whiskerprops=None, manage_ticks=True, autorange=False,

zorder=None, *, data=None):

x:指定要绘制箱线图的数据,可以是一组数据也可以是多组数据;
notch:是否以凹口的形式展现箱线图,默认非凹口;
sym:指定异常点的形状,默认为蓝色的+号显示;
vert:是否需要将箱线图垂直摆放,默认垂直摆放;
whis:指定上下须与上下四分位的距离,默认为1.5倍的四分位差;
positions:指定箱线图的位置,默认为range(1, N+1),N为箱线图的数量;
widths:指定箱线图的宽度,默认为0.5;
patch_artist:是否填充箱体的颜色,默认为False;
meanline:是否用线的形式表示均值,默认用点来表示;
showmeans:是否显示均值,默认不显示;
showcaps:是否显示箱线图顶端和末端的两条线,默认显示;
showbox:是否显示箱线图的箱体,默认显示;
showfliers:是否显示异常值,默认显示;
boxprops:设置箱体的属性,如边框色,填充色等;
labels:为箱线图添加标签,类似于图例的作用;
filerprops:设置异常值的属性,如异常点的形状、大小、填充色等;
medianprops:设置中位数的属性,如线的类型、粗细等;
meanprops:设置均值的属性,如点的大小、颜色等;
capprops:设置箱线图顶端和末端线条的属性,如颜色、粗细等;
whiskerprops:设置须的属性,如颜色、粗细、线的类型等;
manage_ticks:是否自适应标签位置,默认为True;
autorange:是否自动调整范围,默认为False;

绘制单个线形图

labels = 'A'
data = [0.8685, 0.6671, 0.7971, 0.5774]
plt.grid(True)  # 显示网格
plt.boxplot(data,
            medianprops={'color': 'red', 'linewidth': '1.5'},
            meanline=True,
            showmeans=True,
            meanprops={'color': 'blue', 'ls': '--', 'linewidth': '1.5'},
            flierprops={"marker": "o", "markerfacecolor": "red", "markersize": 10},

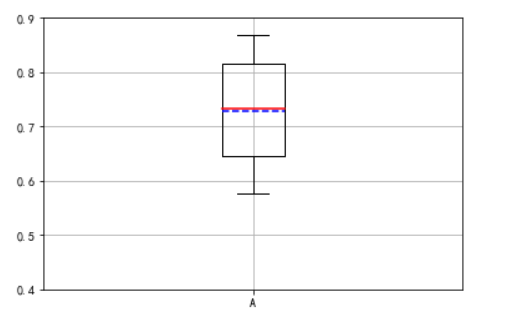

            labels=labels)
plt.yticks(np.arange(0.4, 0.91, 0.1))
plt.show()





绘制多个线形图

labels = 'A', 'B', 'C', 'D', 'E', 'F'
A = [0.4978, 0.5764, 0.5073, 0.5609]
B = [0.5996, 0.65, 0.6251, 0.6473]
C = [0.6015, 0.687, 0.6237, 0.6761]
D = [0.5918, 0.6999, 0.6343, 0.6947]
E = [0.577, 0.6932, 0.6593, 0.7036]
F = [0.5637, 0.7161, 0.6683, 0.697]
plt.grid(True)  # 显示网格
plt.boxplot([A, B, C, D, E, F],
            medianprops={'color': 'red', 'linewidth': '1.5'},
            meanline=True,
            showmeans=True,
            meanprops={'color': 'blue', 'ls': '--', 'linewidth': '1.5'},
            flierprops={"marker": "o", "markerfacecolor": "red", "markersize": 10},

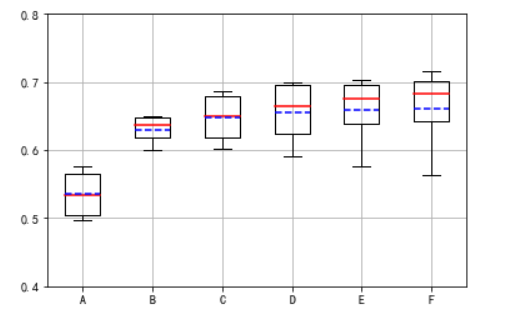

            labels=labels)
plt.yticks(np.arange(0.4, 0.81, 0.1))
plt.show()



模板案例

直接使用plt.boxplot(df['列名'])

groups = df.groupby('OPERATOR', as_index=False)
boxes = []  # 列表(box1,box2,box3,...)
boxes_label = []
for 销售员, df_销售员 in groups:  # groupby得到的每一个group包含了分组的键值和被分组的数据
    boxes.append(df_销售员['PRICE'])
    boxes_label.append(销售员)


plt.figure(figsize=(15,7))
plt.boxplot(boxes,vert=False,whis=2,showmeans=True,showbox = True)   # 只调用依次boxplot画多组箱型图
plt.yticks(range(1,len(boxes_label)+1),boxes_label,fontsize=15.0)
plt.xticks(np.arange(0,11000,step=1000))
plt.xlabel('销售额',fontsize=15.0)
plt.ylabel('销售人员',fontsize=15.0)
plt.title('销售人员的销售业绩分析',fontsize=20.0)

plt.show()

绘制水晶形式箱形图

plt.figure(figsize=(15,7))
plt.violinplot(boxes,vert=True,showmeans=True)   # 只调用依次boxplot画多组箱型图
plt.xticks(range(1,len(boxes_label)+1),boxes_label,fontsize=15.0)
plt.yticks(np.arange(0,11000,step=1000))
plt.ylabel('销售额',fontsize=15.0)
plt.xlabel('销售人员',fontsize=15.0)
plt.title('销售人员的销售业绩分析',fontsize=20.0)

plt.show()

使用seaborn进行绘制

plt.figure(figsize=(10,16))
tips["weekend"] = tips["day"].isin(["Sat", "Sun"])
plt.subplot(321)
sns.barplot(data=tips,x="day", y="total_bill", hue="weekend", dodge=False)
plt.subplot(322)
sns.pointplot(data=tips,x="day", y="total_bill", hue="weekend", dodge=False)

plt.subplot(323)
sns.boxplot(data=tips,x="day", y="total_bill", hue="weekend", dodge=False)

plt.subplot(324)
sns.violinplot(data=tips,x="day", y="total_bill", hue="weekend", dodge=False)

plt.subplot(325)
sns.stripplot(data=tips,x="day", y="total_bill", hue="weekend", dodge=False)

plt.subplot(326)
sns.swarmplot(data=tips,x="day", y="total_bill", hue="weekend", dodge=False)

fig = plt.figure(figsize=(10,5))
sns.violinplot(data=df,x='PROD_TYPE',y='PRICE',figure=fig)
#sns.violinplot(data=df,x='OPERATOR',y='PROFIT',figure=fig)

可能看到这里,有些小伙伴都没有理解绘制线形图的要点和精髓,那么下面我们继续在此基础上研究图形的配置和数据源的选择!

线形图的直观可视化

plt.boxplot([1,2,3,4,5,6,7,8,9,10,20])  # 箱型图

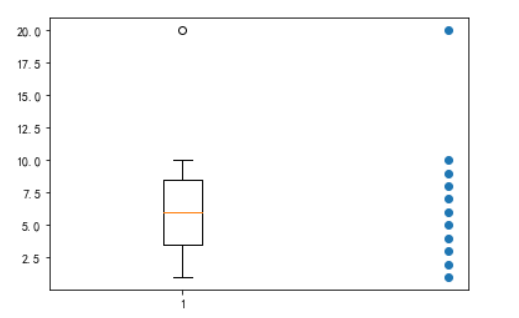

plt.scatter(np.full(11,2),[1,2,3,4,5,6,7,8,9,10,20])  # 散点图

加一组散点图和线形图进行对比,我们发现线形图反映的是数据的分布特点,也就是我们散点图的可视化,只不过,线形图有更好的指标让我们一目了然的去看出数据的特点。

加一组直方图

N = np.random.randn(1000)*0.5 # Normal 产生1000各满足正态分布的随机数数组
plt.figure(dpi=120)
plt.boxplot(N)
plt.scatter(np.full_like(N,2),N,s=0.3,alpha=0.5,)
plt.hist(N,orientation='horizontal',density=True)

剖析线形图的原理

N = [ -2,1,3,4,5,6,7,8,9,               17,        20]
Q0 = np.quantile(N,q=0/4)  # 最小值
Q1 = np.quantile(N,q=1/4)  # 箱子的下边
Q2 = np.quantile(N,q=2/4)  # 箱子的中位数线
Q3 = np.quantile(N,q=3/4)  # 箱子的上边
Q4 = np.quantile(N,q=4/4)  # 最大值

M = np.mean(N)

IQR = Q3-Q1  # 箱子的长度

Upper = Q3 + 1.5*IQR  # 箱线图的上限 (限制,如果值超过这个限度,就是异常值)
Lower = Q1 - 1.5*IQR  # 箱线图的下限 (限制,如果值不超过这个限度,就取不超限的最小值)

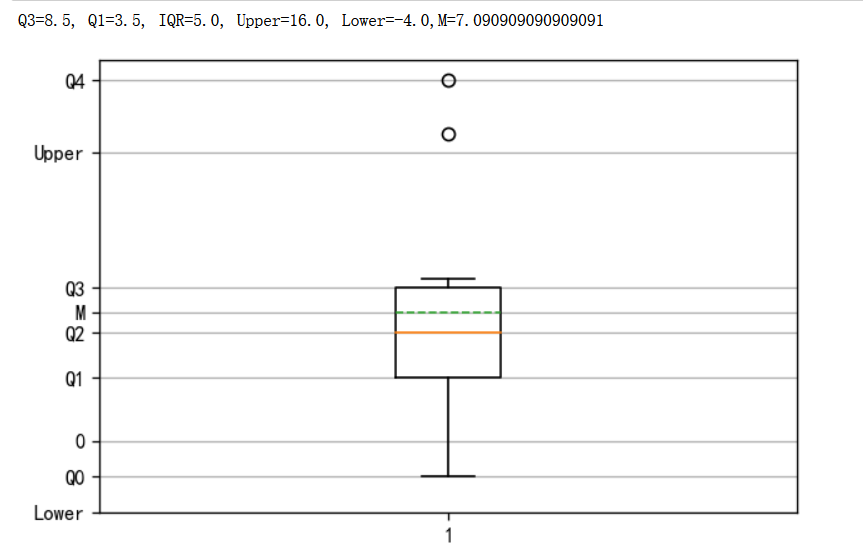

print(f"Q3={Q3}, Q1={Q1}, IQR={IQR}, Upper={Upper}, Lower={Lower},M={M} ")

plt.figure(dpi=120)
plt.boxplot(N,meanline=True,showmeans=True)
plt.yticks([0,Lower,Q0,Q1,M,Q2,Q3,Q4,Upper],['0','Lower','Q0','Q1','M','Q2','Q3','Q4','Upper'])
plt.grid(axis='y')

N = [0,1,3,4,5,9,10,20]
Q0 = np.quantile(N,q=0/4)  # 最小值
Q1 = np.quantile(N,q=1/4)  # 箱子的下边
Q2 = np.quantile(N,q=2/4)  # 箱子的中位数线
Q3 = np.quantile(N,q=3/4)  # 箱子的上边
Q4 = np.quantile(N,q=4/4)  # 最大值

M = np.mean(N)  # 均值

IQR = Q3-Q1  # 箱子的长度

Upper = Q3 + 1.5*IQR  # 箱线图的上限 (限制,如果值超过这个限度,就取这个限度)
Lower = Q1 - 1.5*IQR  # 箱线图的下限 (限制,如果值不超过这个限度,就取不超限的最值)

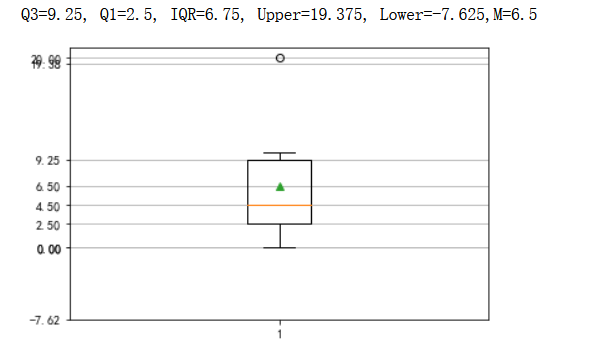

print(f"Q3={Q3}, Q1={Q1}, IQR={IQR}, Upper={Upper}, Lower={Lower},M={M} ")

plt.boxplot(N,showmeans=True)
plt.yticks([0,Lower,Q0,Q1,M,Q2,Q3,Q4,Upper])
plt.grid(axis='y')



 直接使用sns和plt绘制

plt.subplot(121)
sns.boxplot(df["PROFIT"].values,showfliers=False)
plt.subplot(122)
plt.boxplot(df['PROFIT'],showfliers=False)

数据库分析实际案例

import pymysql
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = 'KaiTi'
plt.rcParams['axes.unicode_minus'] = False

# 连接数据库
db = pymysql.connect(host='172.19.21.249',user='root',password='root',database='testdb')

# 构造sql查询
sql = "select OPERATOR 销售人员, PRICE 销售额 FROM orders where FY='2019'"

# 执行sql查询获取结果
df = pd.read_sql_query(sql,db)

operators = df['销售人员'].unique()
boxes = []
for op in operators:
    boxes.append(df[df['销售人员']==op]['销售额'])

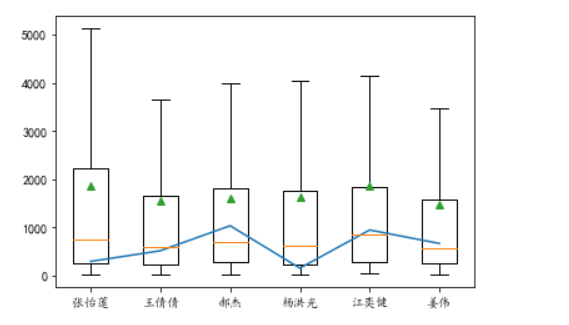

plt.boxplot(boxes, labels=operators, showfliers=False,showmeans=True)
counts = df.groupby('销售人员').count()
plt.plot(np.arange(1,counts.shape[0]+1),counts)

plt.show()

总结

通过这么多的案例,我们应该明确到线形图绘制的基本语法有哪些。如何直接通过数据源就可以对其进行可视化,一般来说,线形图的用处主要是用来发掘异常值和异常点的,在科研统计中用的比较多。
