嵌入式Linux | 如何使用ssh登录开发板？

在公司里，一些开发环境（网络环境、远程登录环境等）都是由系统工程师搭建好的，我们只管用就可以。但是自己业余玩玩还是得自己动手折腾折腾，这两天我也为自己的板子搭建了一下网络环境、远程登录环境等，整个过程中遇到很多坑。

从驱动移植、内核编译，再到上层软件库的交叉编译都遇到了很多坑。下面简单记录一下整个过程，方便自己之后再次使用的时候做参看，也给有需要的朋友小伙伴做个参考。

WiFi网卡（RTL8723）驱动移植

1、把WiFi驱动文件夹放到内核文件夹中

把RTL8723驱动文件夹放到Linux-4.9.88/drivers/net/wireless中。WiFi驱动可以在网上找得到。

2、修改Kconfig及Makefile文件

修改Linux-4.9.88/drivers/net/wireless文件夹下的Kconfig及Makefile文件。

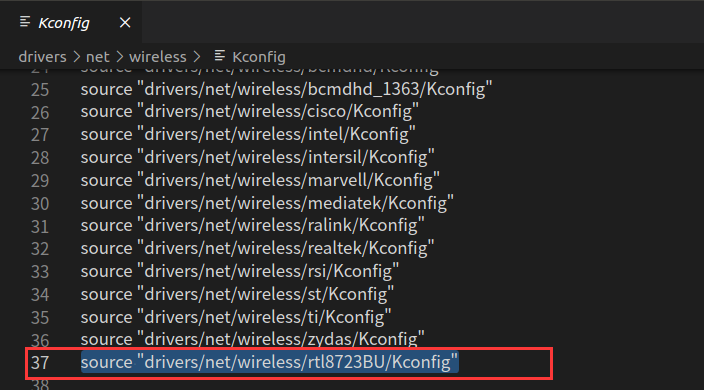

在Kconfig文件中添加如下内容：

source "drivers/net/wireless/rtl8723BU/Kconfig"

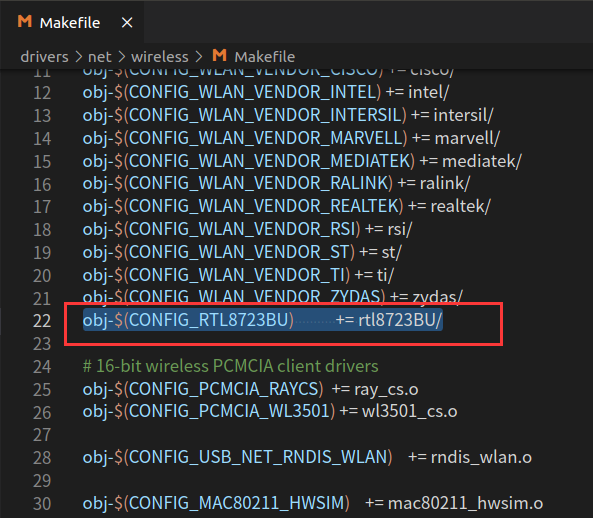

在Makefile文件中添加如下内容：

obj-$(CONFIG_RTL8723BU) += rtl8723BU/

3、make menuconfig配置内核

我们需要加载rtl8723BU驱动、配置内核，如配置内核支持USB设备、WiFi设备等。

在内核路径输入命令make menuconfig进入内核配置界面。

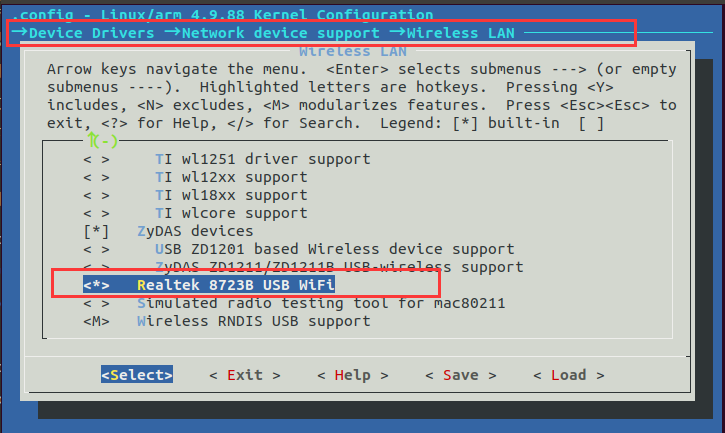

（1）选中rtl8723BU模块

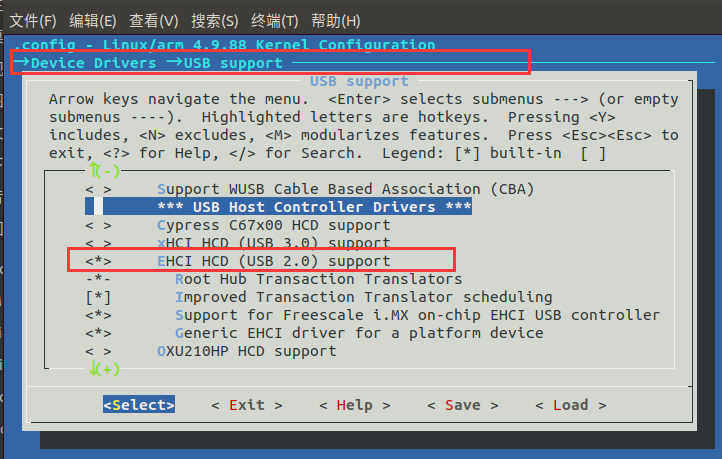

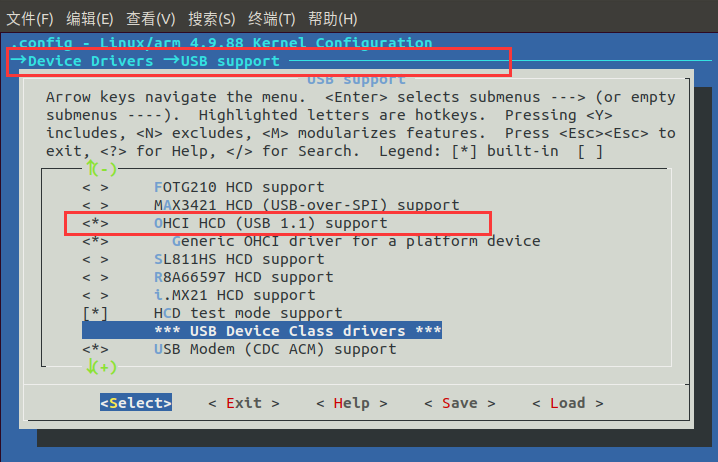

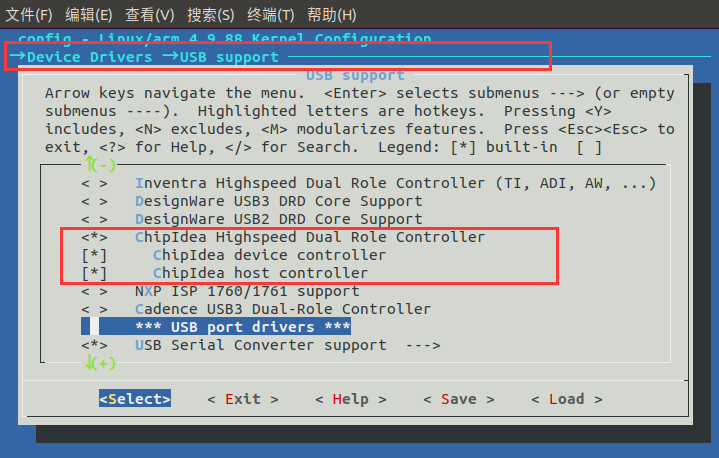

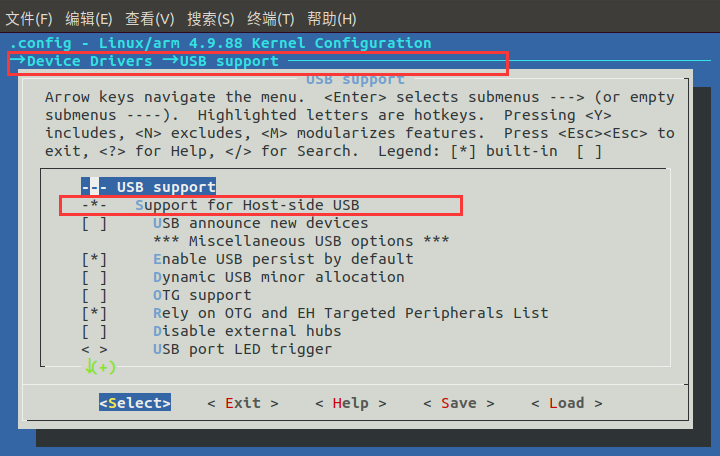

（2）支持USB设备

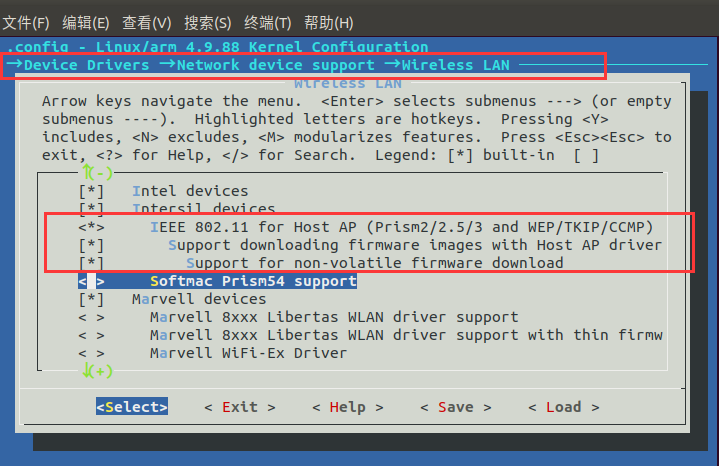

（3）支持wifi设备

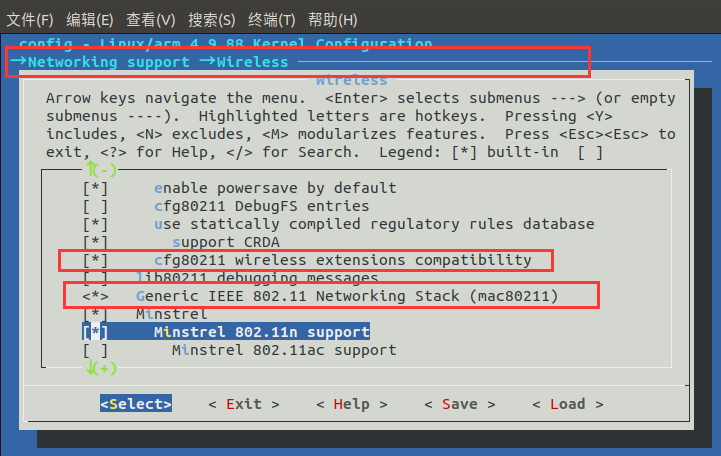

（4）支持无线网络IEEE 802.11

配置好之后，可以把rtl8723BU驱动编译进内核，也可以编译成内核模块，然后再动态加载。关于内核模块相关之前分享相关基础驱动的学习的时候也有分享，如：

【Linux笔记】LED驱动实验（总线设备驱动模型）

【Linux笔记】设备树实例分析

基于Linux的AP3216三合一整合型光感测器实验分享

这里我们直接把rtl8723BU驱动编译进内核。

wpa_supplicant移植

有了上一步的基础之后，我们就需要对无线网络进行配置，需要借助一些配置工具，wpa_supplicant就是用来配置无线网络的工具。下面我们来把wpa_supplicant移植到板子上。

交叉编译wpa_supplicant需要依赖于libnl及openssl库，所以我们需要先交叉编译好这两个库。这些库都有很多个版本，可能会遇到版本不匹配的问题，这里我使用的版本如下：

• openssl-1.0.2

• libnl-3.2.23

• wpa_supplicant-2.9

（1）交叉编译openssl-1.0.2

./config no-asm -shared --prefix=/home/LinuxZn/git_clone/openssl-1.0.2/openssl_build_arm os/compiler:/home/LinuxZn/100ask_imx6ull-sdk/ToolChain/gcc-linaro-6.2.1-2016.11-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-gcc
make
make install

需要执行config脚本生成Makefile文件，这里加了一些配置参数，配置编译安装的位置为openssl_build_arm文件夹，配置交叉编译器为arm-linux-gnueabihf-gcc。

make编译不通过的话，注意Makefile里交叉编译器配置有没有配置正确，正确的配置如：

CROSS_COMPILE= arm-linux-gnueabihf-
CC= /home/LinuxZn/100ask_imx6ull-sdk/ToolChain/gcc-linaro-6.2.1-2016.11-x86_64_arm-linux-gnueabihf/bin/$(CROSS_COMPILE)gcc

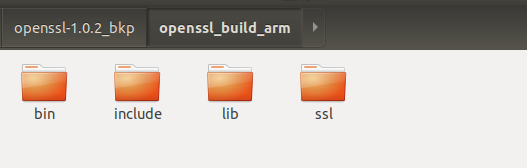

编译得到：

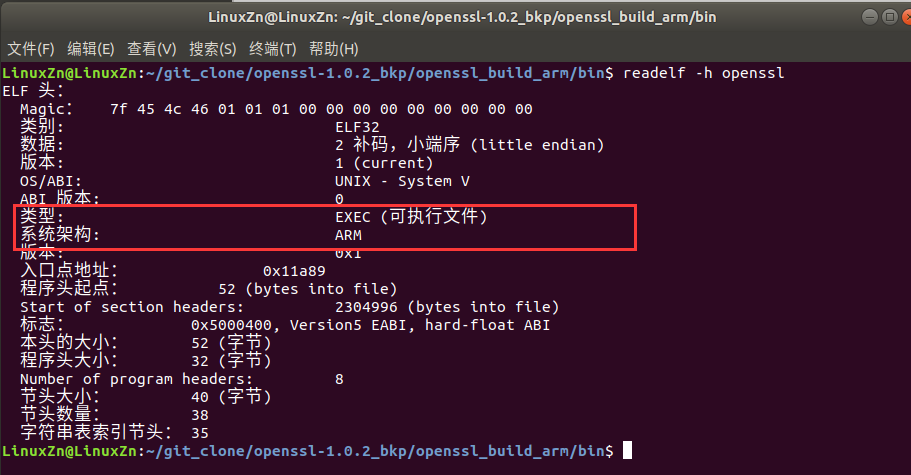

我们有必要检查一下生成的可执行程序、库是不是arm版本的，否则后面交叉编译wpa_supplicant就会有问题。如：

（2）交叉编译libnl-3.2.23

./configure --prefix=/home/LinuxZn/git_clone/libnl-3.2.23/libnl_build_arm --host=arm-linux-gnueabihf
make
make install

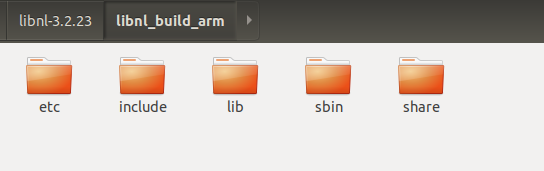

交叉编译得到：

（3）交叉编译wpa_supplicant-2.9

将wpa_supplicant源码拷贝到linux主机并解压，然后进入wpa_supplicant目录下。将wpa_supplicant目录下的defconfig拷贝一份并重命名为.config,然后打开.config文件：

cp defconfig .config
vim .config

在.config文件中增加如下内容，其中openssl和libnl库的路径就是刚刚openssl和libnl安装的位置：

#交叉编译器
CC=arm-linux-gnueabihf-gcc
#openssl 库和头文件路径
CFLAGS += -I/home/LinuxZn/git_clone/openssl-1.0.2/openssl_build_arm/include
LIBS += -L/home/LinuxZn/git_clone/openssl-1.0.2/openssl_build_arm/lib
#libnl 库和头文件路径
CFLAGS += -I/home/LinuxZn/git_clone/libnl-3.2.23/libnl_build_arm/include/libnl3
LIBS += -L/home/LinuxZn/git_clone/libnl-3.2.23/libnl_build_arm/lib

接着还需要指定 libnl 库的 pkgconfig 路径，环境变量 PKG_CONFIG_PATH 保存着 pkgconfig 包路径：

export PKG_CONFIG_PATH=/home/LinuxZn/git_clone/libnl-3.2.23/libnl_build_arm/lib/pkgconfig:$PKG_CONFIG_PATH

编译：

make

编译可能会报如下错误。这时候把.config里的下面两句屏蔽掉即可：

#CONFIG_CTRL_IFACE_DBUS_NEW=y
#CONFIG_CTRL_IFACE_DBUS_INTRO=y

编译结束后会在当前目录下生成wpa_supplicant和wpa_cli两个工具。将这两个文件拷贝到开发板/usr/bin目录下。

首先，在开发板/etc目录下新建一个wpa_supplicant.conf文件，文件内容如下：

ctrl_interface=/var/run/wpa_supplicant
update_config=1
ctrl_interface_group=root
ap_scan=1
network={
  ssid="ChinaNet-9ee9"
  psk="s6iyvweq"
  key_mgmt=WPA-PSK
}

接着需要新建/var/run/wpa_supplicant目录：

mkdir -p /var/run/wpa_supplicant

最后使用下面的命令连接wifi：

wpa_supplicant -Dwext -c /etc/wpa_supplicant.conf -i wlan1&

输出如下信息（wlan1: CTRL-EVENT-CONNECTED）则表明已经连接成功

[root@imx6ull:/etc]# [  968.615223] ------------[ cut here ]------------
[  968.622210] WARNING: CPU: 0 PID: 127 at net/wireless/sme.c:733 __cfg80211_connect_result+0x2e4/0x404
[  968.635489] ---[ end trace c94b130fc23cc767 ]---
wlan1: Associated with 28:bf:89:7b:a1:23
wlan1: WPA: Key negotiation compl[  968.655338] IPv6: ADDRCONF(NETDEV_CHANGE): wlan1: link becomes ready
eted with 28:bf:89:7b:a1:23 [PTK=CCMP GTK=CCMP]
wlan1: CTRL-EVENT-CONNECTED - Connection to 28:bf:89:7b:a1:23 completed [id=0 id_str=]

这样就是连接成功，再动态获取下ip即可

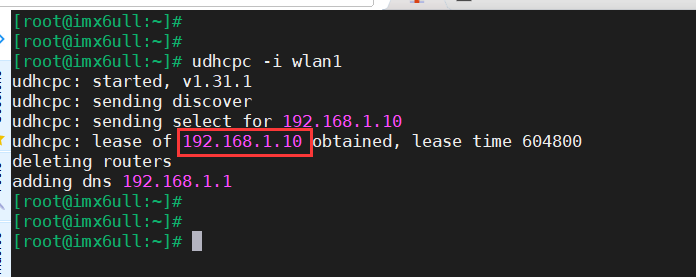

udhcpc -i wlan1 //-i指定网卡

接着执行ifconfig就可以看到已经分配ip地址的无线网卡了。这里若wlan1还是没有ip地址，可能是获取的ip地址还没有被写入网卡设备。

我们开发板分到的ip如：

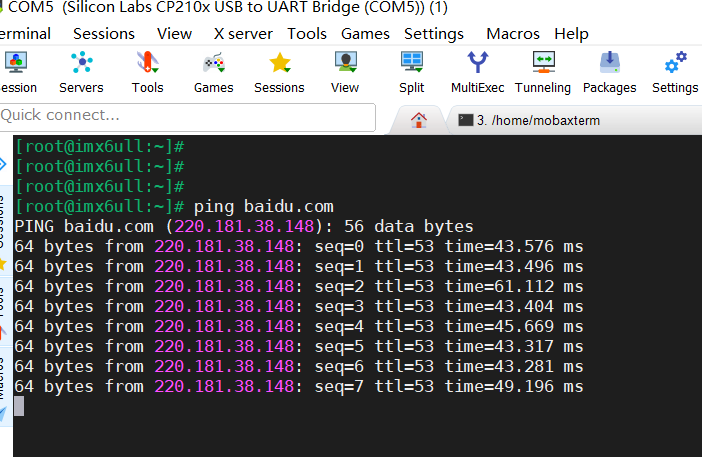

这时候如果我们的路由器可以上网的话，就可以ping得通外网，如果路由器没网的话，可以ping我们的Ubuntu主机进行测试。这里我们ping百度测试如下则表明我们的开发板已经搭建好网络环境了：

这时候就可以愉快地玩耍啦！

SSH移植

上面两步已经让我们的开发板具有无线网络环境了。有必要搭建一个实用的环境：ssh环境。

Secure Shell(SSH) 是由 IETF(The Internet Engineering Task Force) 制定的建立在应用层基础上的安全网络协议。

它是专为远程登录会话(甚至可以用Windows远程登录Linux服务器进行文件互传)和其他网络服务提供安全性的协议，可有效弥补网络中的漏洞。我们工作中经常使用ssh，Ubuntu主机可以很方便地与开发板进行交互。

交叉编译openssh需要依赖于zlib及openssl库，所以我们需要先交叉编译好这两个库。这些库都有很多个版本，可能会遇到版本不匹配的问题，这里我使用的版本如下：

• openssl-1.0.2

• zlib-1.2.3

• openssh-4.6p1

（1）交叉编译openssl-1.0.2

交叉编译openssl-1.0.2在上面编译wpa_supplicant-2.9已经演示过了，这里不再演示。

（2）交叉编译zlib-1.2.3

./configure --prefix=/home/LinuxZn/git_clone/zlib-1.2.3/zlib_build_arm

得到Makefile，修改里面的CC为交叉编译器：

CC=arm-linux-gnueabihf-gcc

CFLAGS=-O3 -DUSE_MMAP
#CFLAGS=-O -DMAX_WBITS=14 -DMAX_MEM_LEVEL=7
#CFLAGS=-g -DDEBUG
#CFLAGS=-O3 -Wall -Wwrite-strings -Wpointer-arith -Wconversion \
#           -Wstrict-prototypes -Wmissing-prototypes

LDFLAGS=-L. libz.a
LDSHARED=arm-linux-gnueabihf-gcc
CPP=arm-linux-gnueabihf-gcc -E

然后执行：

make
make install

编译得到：

（3）交叉编译openssh-4.6p1

./configure --host=arm-linux-gnueabihf --with-libs --with-zlib=/home/LinuxZn/git_clone/zlib-1.2.3/zlib_build_arm --with-ssl-dir=/home/LinuxZn/git_clone/openssl-1.0.2/openssl_build_arm --disable-etc-default-login CC=/home/LinuxZn/100ask_imx6ull-sdk/ToolChain/gcc-linaro-6.2.1-2016.11-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-gcc AR=/home/LinuxZn/100ask_imx6ull-sdk/ToolChain/gcc-linaro-6.2.1-2016.11-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-ar
make

其中，各参数含义如下：

• --host 表示运行的平台。

• --with-libs 表示需要的库文件。

• --with-zlib 表示库文件 zlib 的安装路径。

• --with-ssl-dir 表示 openssl 文件的安装路径。

• --disable-etc-default-login 表示不使用当前环境变量的编译器，所以后面配置参数时，最后直接配置 CC 和 AR 这两个编译器。

• CC 表示设置使用的编译器。

• AR 表示设置使用的编译器的路径。

编译：

make

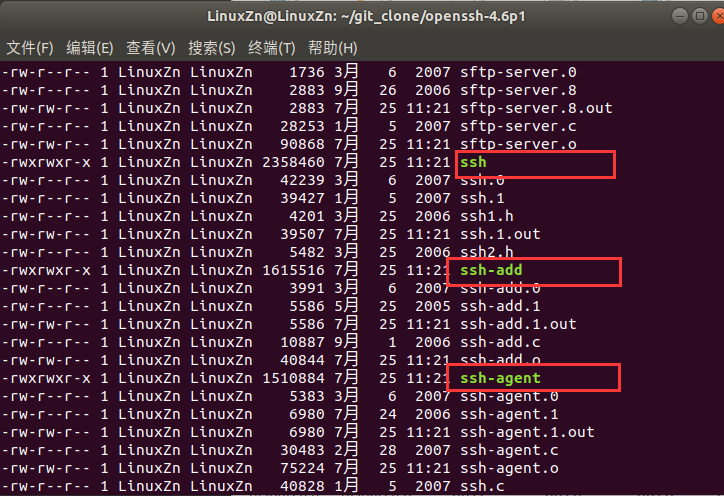

这时候在openssh-4.6p1目录下会生成scp 、sftp、ssh、sshd、ssh-add、ssh-agent等工具：

在板子上新建“/usr/libexec“、“/usr/local/etc ”、“/usr/local/bin ”三个目录：

mkdir -p /usr/libexec /usr/local/etc /usr/local/bin

下面把相关工具传到开发板上备用：

① 将 openssh-6.6p1 下的生成“scp 、sftp、ssh、sshd、ssh-add、ssh-agent、ssh-keygen、ssh-keyscan”等可执行文件拷贝到开发板的/usr/local/bin目录下，命令

mv scp sftp ssh sshd ssh-add ssh-agent ssh-keygen ssh-keyscan /usr/local/bin/

② 将“moduli、ssh_config、sshd_config”拷贝到开发板的/usr/local/etc目录下。

mv moduli ssh_config sshd_config /usr/local/etc

③ 将“sftp-server、ssh-keysign”拷贝到开发板的/usr/libexec目录下。

mv sftp-server ssh-keysign /usr/libexec

④ 使用“ssh-keygen”生成个四个 key 文件“ssh_host_rsa_key”“ssh_host_dsa_key” “ssh_host_ecdsa_key”和“ssh_host_ed25519_key”。在openssh-4.6p1目录下，输入命令：

ssh-keygen -t rsa -f ssh_host_rsa_key -N ""
ssh-keygen -t dsa -f ssh_host_dsa_key -N ""
ssh-keygen -t ecdsa -f ssh_host_ecdsa_key -N ""
ssh-keygen -t dsa -f ssh_host_ed25519_key -N ""

执行完成之后，将生成的如下几个文件拷贝到开发板的/usr/local/etc/目录下：

• ssh_host_rsa_key

• ssh_host_dsa_key

• ssh_host_ecdsa_key”

• ssh_host_ed25519_key

然后将它们的权限修改为 600。

mv ssh_host_rsa_key ssh_host_dsa_key ssh_host_ecdsa_key ssh_host_ed25519_key /usr/local/etc/
chmod 600 ssh_host_rsa_key ssh_host_dsa_key ssh_host_ecdsa_key ssh_host_ed25519_key

在开发板终端中，使用命令vi /etc/passwd，打开 ssh 密钥文件，在 /etc/passwd文件底行添加以下内容：

sshd:x:74:74:Privilege-separated
SSH:/var/empty/sshd:/sbin/nologin

接着在开发板上新建 root 账户，使用命令：

passwd root

然后在开发板上运行 sshd 二进制文件，命令

/usr/local/bin/sshd

可能会报错：

/usr/local/bin/sshd: error while loading shared libraries: libnsl.so.1: cannot open shared object file: No such file or directory

拷贝交叉编译器下的相关库至板子中。再次运行，可能会报错：

Could not load host key: /usr/local/etc/ssh_host_key
Disabling protocol version 1. Could not load host key

但是不影响使用。

最后，在我们的Ubuntu主机中使用ssh登录我们的开发板。首先，需要确认我们的Ubuntu主机的ip与开发板的ip是在同一网段内，如：

Ubuntu IP：192.168.1.9
开发板IP：192.168.1.10

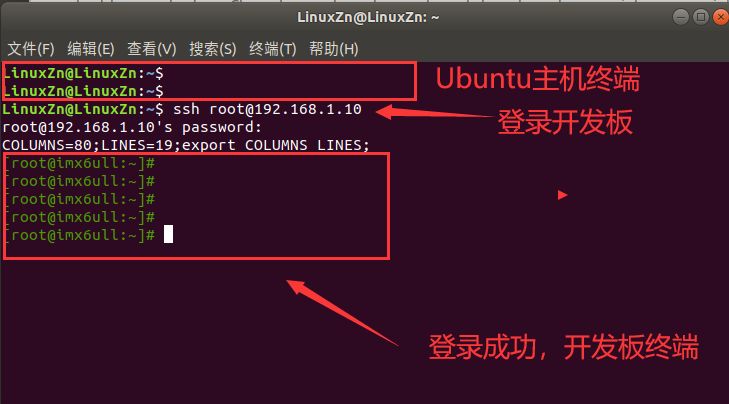

在我们的Ubuntu中使用如下命令登录开发板：

到了这一步，我们的ssh环境就已经搭建成功了。之后就可以愉快地玩耍了！

以上就是本次的分享，整个过程要操作的步骤还是比较多的，遇到很多问题，我也参考了很多网上的博文，按照相关步骤来也还是会遇到很多问题，前前后后花了几天的业余时间才搞通的。

搞Linux就是这样，会遇到很多问题。大家如果按照这篇文章操作如果遇到与本文的结果不一致的话，也是需要具体问题具体分析，可以结合多篇文章对比对比。
