分享一个小技巧,最近修改Paper,投稿要用LaTeX,现在基本都用LaTeX排版了,小伙伴们赶快收藏起来吧!~

@TOC


问题

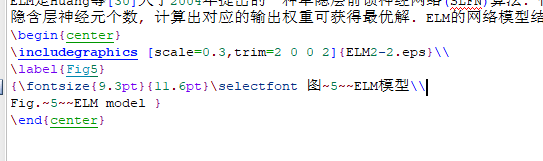

今天主要遇到这样的一个问题,就是我用的是CTeX+winedt7进行排版的,然后插入图片的公式是这样的:

在这里插入图片描述
结果会出现一些阴影或者虚线边框之类的,换了PDF阅读器也会有这样的情况。
在这里插入图片描述
换了好多种思路都没解决,本来是Visio画图,然后转pdf,然后在用Acrobat剪裁转eps。

  1. 貌似这样没问题,但是忽略了一个很重要的问题。Acrobat剪裁的时候不是真正的剪裁,这里会有偏差。
  2. 第二点关键就是,保存pdf的时候存在的问题,在下面的解决方案中进行解释吧!~

解决方法

下面就全流程的进行操作一遍,必定不会出现虚线边框。

步骤一

首先,我是Visio编辑的图,然后保存(记住这里无论你用的什么软件进行做的图都没关系),关键在于下面的保存环节。

划重点!!!!!!!!!!!!!!!!!!

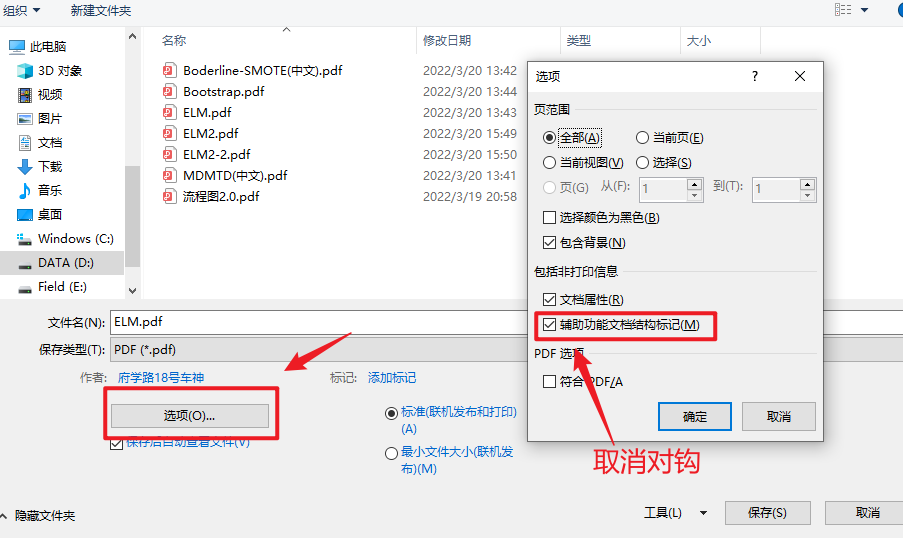

一定要在选项中取消对钩

在这里插入图片描述

步骤二

这里保存完了pdf,然后开始剪裁工作,这里我极力推荐一个超级轻便的latex内置的软件pdfcrop.exe

直接在命令行就可以进行操作了,看下面的步骤

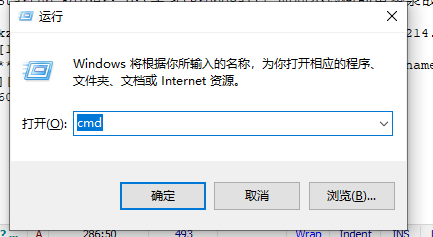

  • win+R键调出运行窗口
    在这里插入图片描述

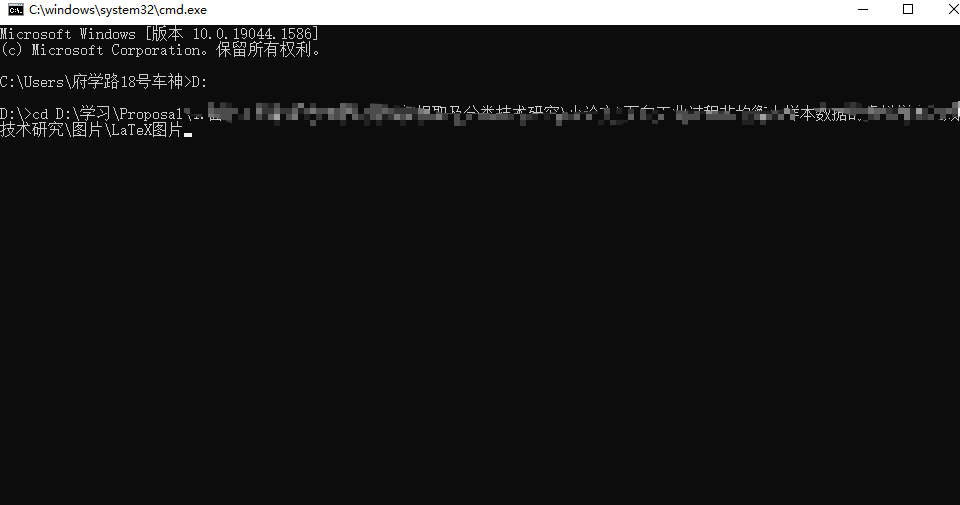

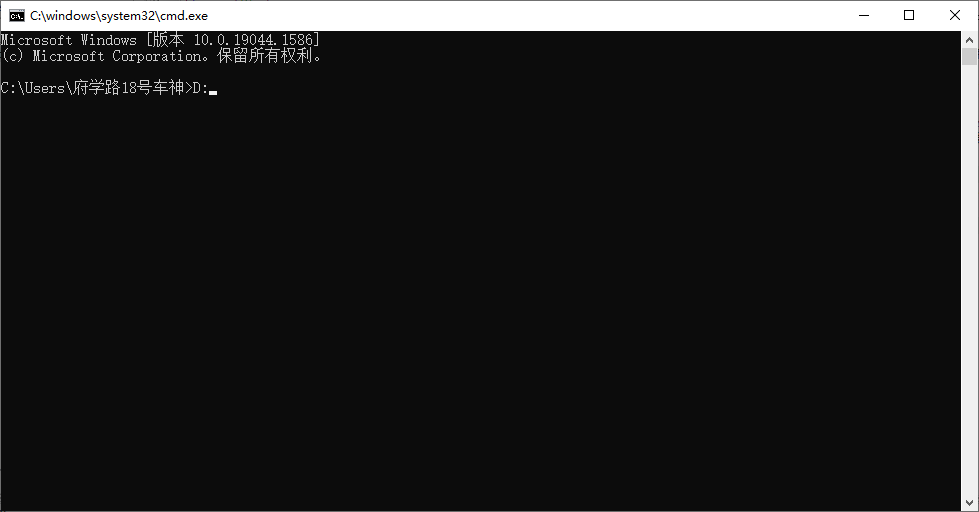

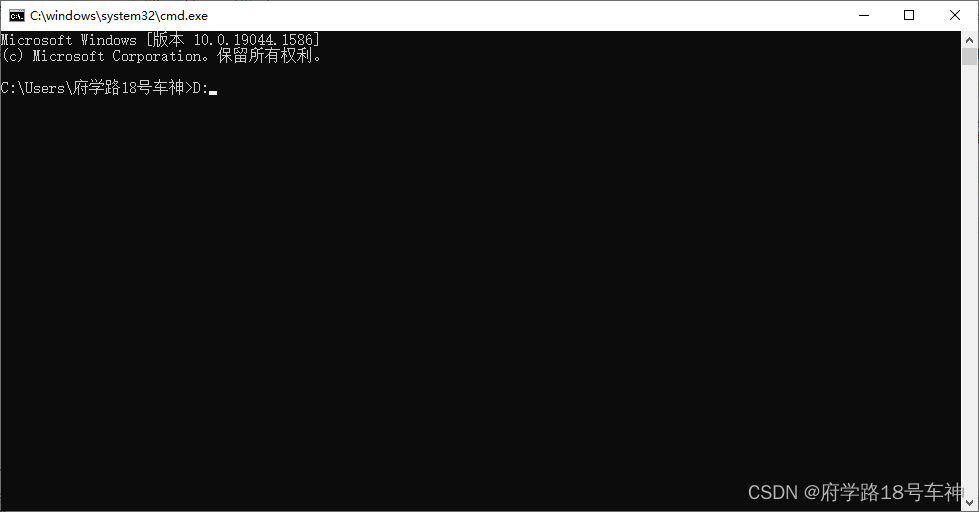

  • 然后cmd确定进入命令行,并切换到你的pdf保存的文件夹下(我的是:先进入D盘)
    -
  • 然后再cd 进入你的目标文件夹路径
    在这里插入图片描述

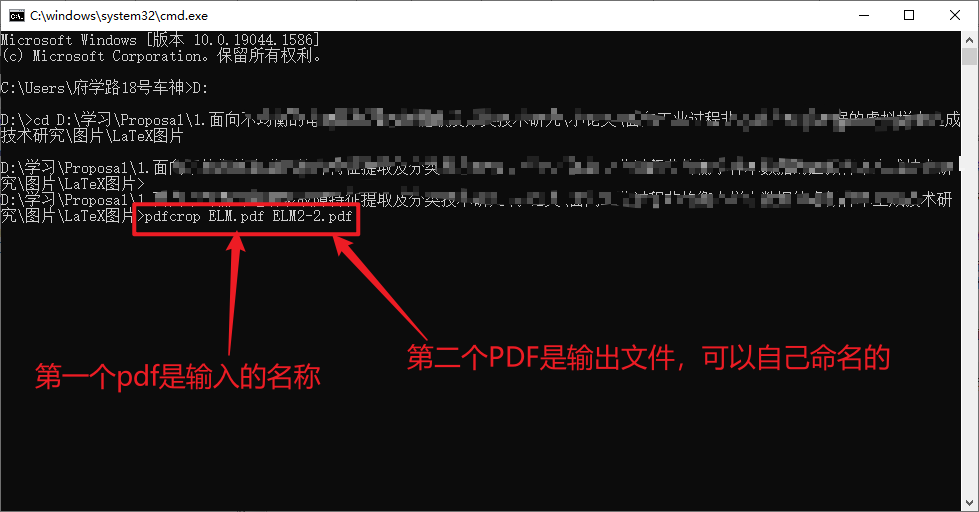

  • 然后,输入命令
pdfcrop Input.pdf Output.pdf

在这里插入图片描述
输出的文件就保存在你当前的文件夹内

到这里,你得到了一个剪裁完毕的PDF文件,下一步就是转换eps

步骤三

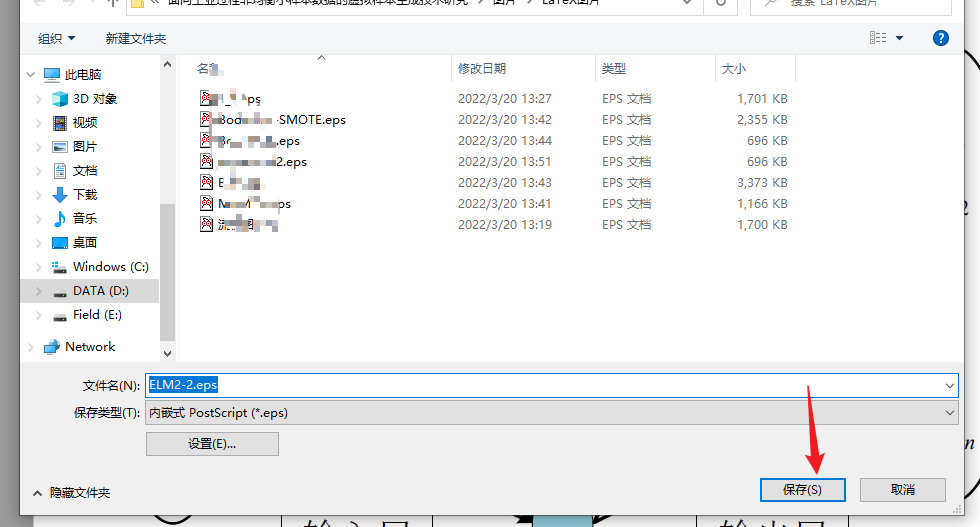

将PDF文件在Acrobat DC中打开,然后直接保存文件即可,下面提供一个2018版破解文件(自用)

在这里插入图片描述
这样我们再保存到latex的插图中看看效果

神奇的一幕出现了

在这里插入图片描述
虚线框消失了!~

愿你排版愉快!~
