上一篇我们介绍了Reactor模式，本文我们就来具体分析下Netty中的架构模型到底是怎么样的。

Netty模型介绍

1.工作原理-简单介绍

  Netty 主要基于主从 Reactors 多线程模型（如图）做了一定的改进，其中主从 Reactor 多线程模型有多个 Reactor.

流程描述：

1. BossGroup 线程维护Selector , 只关注Accecpt
2. 当接收到Accept事件，获取到对应的SocketChannel, 封装成 NIOScoketChannel并注册到Worker 线程(事件循环), 并进行维护
3. 当Worker线程监听到selector 中通道发生自己感兴趣的事件后，就进行处理(就由handler)， 注意handler 已经加入到通道

2.工作原理-进阶介绍

  在上面的基础上细化我们再看

3.工作原理-详细介绍

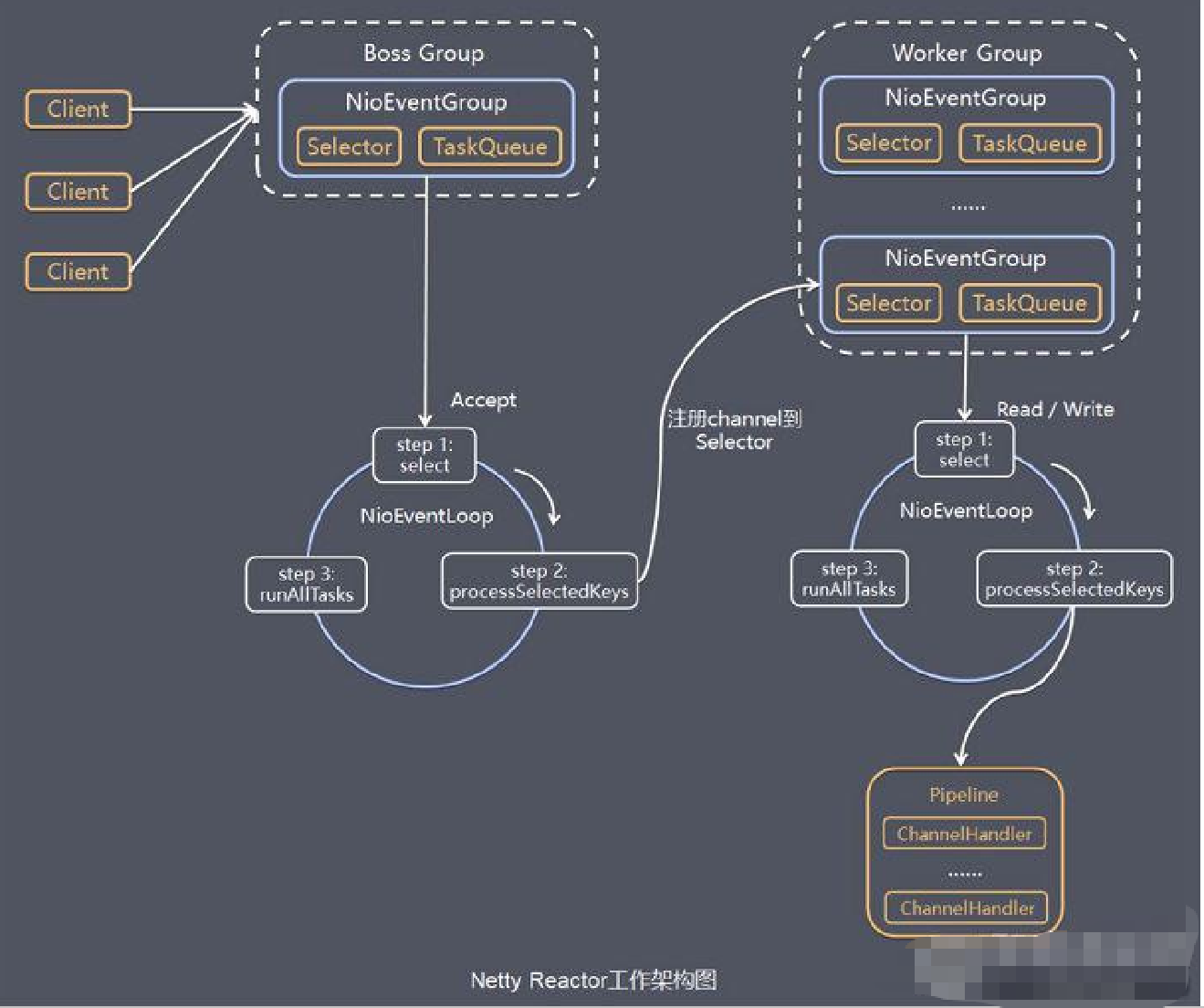

  循序渐进的我们来看看最终版的原理图

1. Netty抽象出两组线程池 BossGroup 专门负责接收客户端的连接, WorkerGroup 专门负责网络的读写
2. BossGroup 和 WorkerGroup 类型都是 NioEventLoopGroup
3. NioEventLoopGroup 相当于一个事件循环组, 这个组中含有多个事件循环 ，每一个事件循环是 NioEventLoop
4. NioEventLoop 表示一个不断循环的执行处理任务的线程， 每个NioEventLoop 都有一个selector , 用于监听绑定在其上的socket的网络通讯
5. NioEventLoopGroup 可以有多个线程, 即可以含有多个NioEventLoop
6. 每个Boss NioEventLoop 循环执行的步骤有3步

轮询accept 事件
处理accept 事件 , 与client建立连接 , 生成NioScocketChannel , 并将其注册到某个worker NIOEventLoop 上的 selector
处理任务队列的任务 ， 即 runAllTasks

7. 每个 Worker NIOEventLoop 循环执行的步骤
   轮询read, write 事件
   处理i/o事件， 即read , write 事件，在对应NioScocketChannel 处理
   处理任务队列的任务 ， 即 runAllTasks
8. 每个Worker NIOEventLoop 处理业务时，会使用pipeline(管道), pipeline 中包含了 channel , 即通过pipeline 可以获取到对应通道, 管道中维护了很多的 处理器
