UML类图常用用法

一.UML类图图示样例

二.对上述图片中的内容具体分析

1.类的表示

• 首先来看动物矩形框，它代表一个类。
• 类图分三层：
  • 第一层显示类的名称，如果是抽象类，则用斜体显示；
  • 第二层是类的特性，也就是属性；
  • 第三层是类的操作，也就是方法。
• 属性、方法前面的 '+'表示public ； ‘-’ 表示private； ‘#’ protected。

2.接口的表示

• 接口的表示与类有些区别，接口的顶端有<<interface>>显示。
• 第一行是接口的名称。
• 第二行是接口的方法。

接口还有一种表示方法，俗称棒棒糖表示法，如下：

也就是说唐老鸭这个类实现了讲话人这个接口，接口中的讲话()方法在唐老鸭这个实现类中得到实现。

3.依赖(Dependency)关系

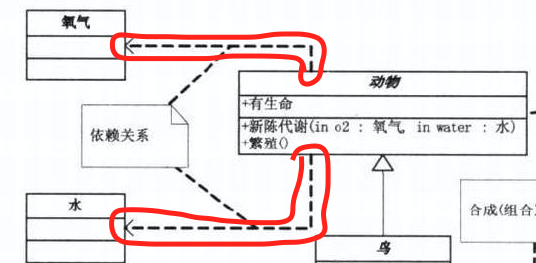

依赖关系用虚线箭头来表示，如下：

只要是在类中用到了对方，那么他们之间就存在依赖关系。具体如下：

• 类的成员属性
• 方法的返回类型
• 方法接收的参数类型
• 方法中使用到

举例：在类A的某个方法中，其方法的参数类型为类B、类C，则类A与类B、类C是依赖关系，代码如下：

public abstract class Animal {
    public void metabolism(Oxygen oxygen,Water water){
    }
}







1

2

3

4

5


4.继承关系(泛化关系)

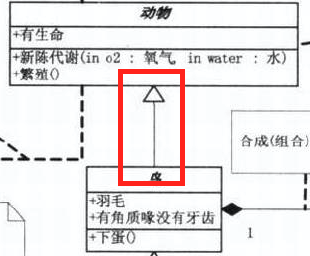

继承关系用空心三角形+实线来表示，如下：

• 泛化关系实际上就是继承关系，他是依赖关系的特例。
• 如果A类继承了B类，我们就说A和B存在泛化关系。

5.实现关系

实现接口用空心三角形+虚线来表示，如下：

• 实现关系实际上就是A类实现B接口，他是依赖关系的特例。

6.关联(association)关系

关联关系用实线箭头来表示，如下：

• 关联关系实际上就是类与类之间的联系，他是依赖关系的特例
• 关联具有导航性:即双向关系或单向关系
• 关系具有多重性:如“1”(表示有且仅有一个)，“0…”(表示0个或者多个)， “0，1”(表示0个或者一个)，“n…m”(表示n到 m个都可以),“m…*”(表示至少m 个)。
• 单向一对一关系


public class Person {
	private IDCard card;
}
public class IDCard{}






1

2

3

4


• 双向一对一关系


public class Person {
	private IDCard card;
}
public class IDCard{
	private Person person
}






1

2

3

4

5

6


举例：上述中的企鹅需要知道气候的规律，才能够进行一些活动，如下蛋，捕食等等，当一个类中引用到另一个类时，这个时候就是关联关系，如下面的代码：

Class Penguin extends Bird {
	//在企鹅Penguin类中引用了气候Climate类
	private Climate climate;
}






1

2

3

4


7.聚合(Aggregation)关系

聚合关系用空心的菱形+实线箭头来表示，如下：

• 聚合关系是一种弱的“拥有”关系。
• 聚合关系(Aggregation)表示的是整体和部分的关系，整体与部分可以分开。
• 聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

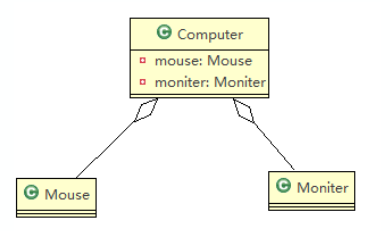

• 比如一台电脑由键盘、显示器，鼠标等组成;组成电脑的各个配件是可以从电脑上分离出来的


例子：比如雁群和大雁，每只大雁都是属于一个雁群，一个雁群可以有多只大雁，所以它们之间就满足聚合关系，如下代码：

public class WideGooseAggregate {
	//在雁群WideGooseAggregate类中，有大雁数组对象arrayWideGoose
    private WideGoose[] arrayWideGoose;
}






1

2

3

4


8.组合(Composition)关系（也可翻译为合成关系）

合成关系用实心的菱形+实线箭头来表示，如下：

• 合成关系是一种强的“拥有”关系。
• 组合关系:也是整体与部分的关系，但是整体与部分不可以分开,体现了严格的部分和整体的关系，部分和整体的生命周期一样。
• 合成关系连线的两端有一个数字1和2，这被称为基数，表明这一端的类可以有几个实例:
  • 在该例子中1和2表示一个鸟有两只翅膀；
  • 如果一个类可能有无数个实例，则就用n来表示；
  • 另外关联关系，聚合关系也可以有基数。
• 简单来说，在A类中的构造器中实例化B类(创建B类对象)，它们之间同时生成。
  例子：比如鸟和翅膀，因为它们是部分和整体的关系，并且翅膀和鸟的生命周期是相同的，如下代码：

public class Bird {
    private Wing wing;
    public Bird(){
    	//在Bird类的构造器中创建Wing类对象
        wing = new Wing();
    }
}







1

2

3

4

5

6

7

8
