一文帮你了解小型直流有刷电机内部结构
【摘要】
简 介： 对于直流有刷电机内部结构，本文整理了网络上的动图资料，以备今后动图混编使用。 关键词： DC，有刷电机
...
简 介： 对于直流有刷电机内部结构，本文整理了网络上的动图资料，以备今后动图混编使用。
关键词： DC，有刷电机
§01 有刷直流电机
在YouTube中看到 How does an Electric Motor work? DC Motor explained 短片利用3D动图将有刷直流电机内部构造以及工作原理进行了详细的解释。 在这里收录用于之后段视频混编使用。
下面将该短片前3:30 时间内的所有动画部分剪切下来。 更多的精彩片段可以参考视频原来的部分。
§02 DC电机结构

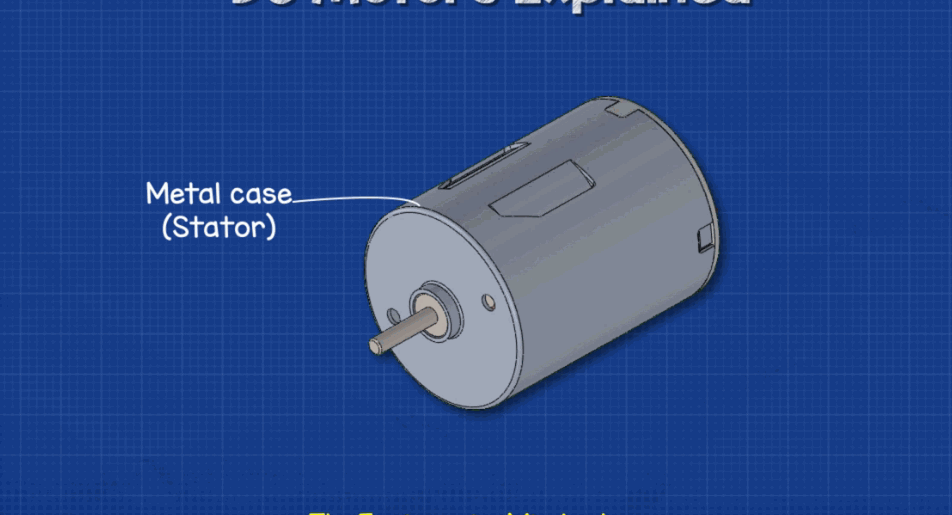

▲ 图2.1 直流有刷电机

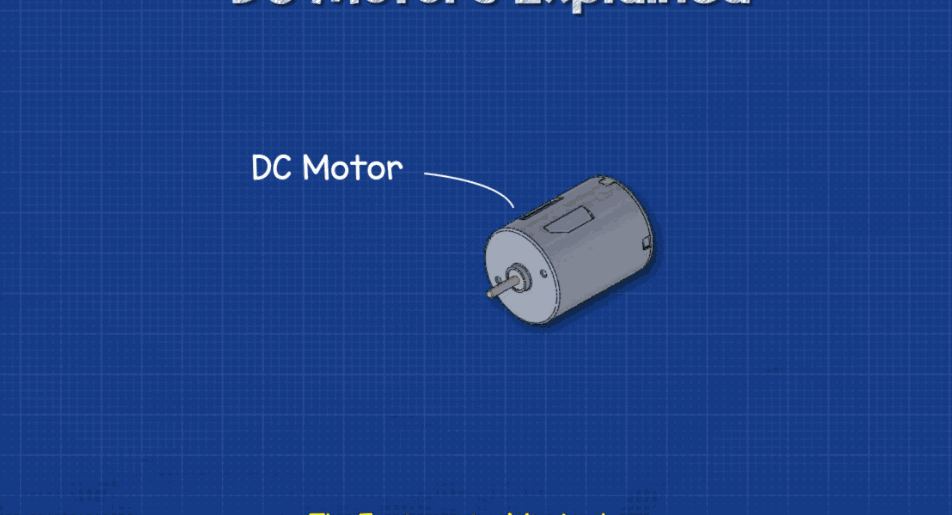

▲ 图2.2 直流电机用途1
▲ 图2.3 直流电机用途2
▲ 图2.4 电机外壳、定子

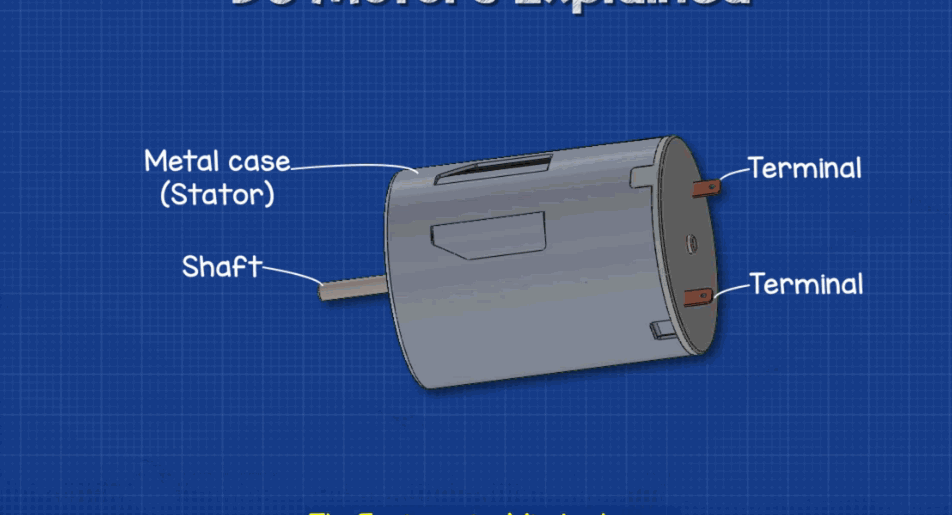

▲ 图2.5 电机输出转轴
▲ 图2.6 电机引线端子

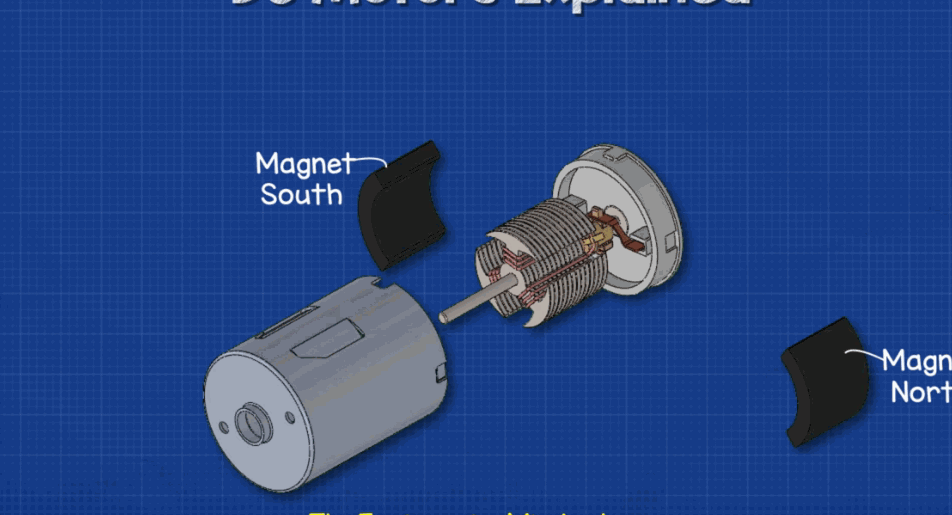

▲ 图2.7 电机内部结构

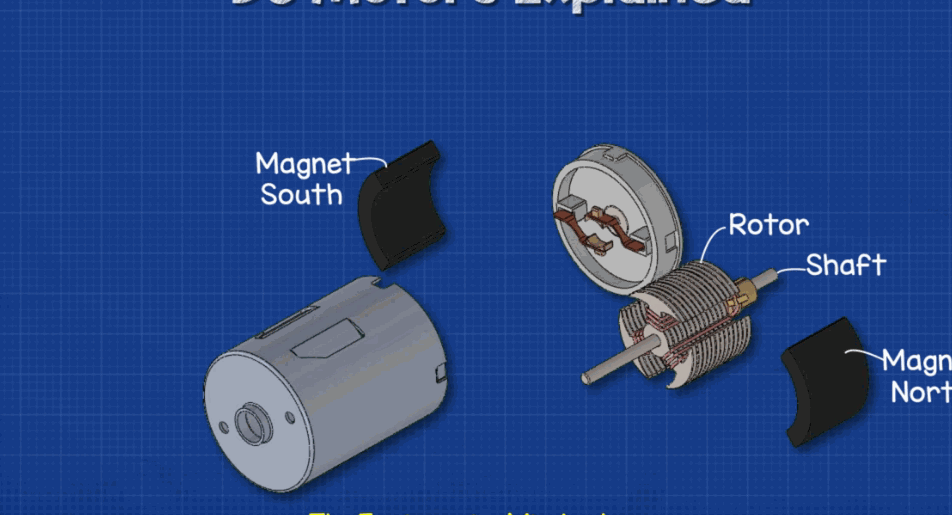

▲ 图2.8 电机定子永磁铁
▲ 图2.9 电机定子永磁铁极性

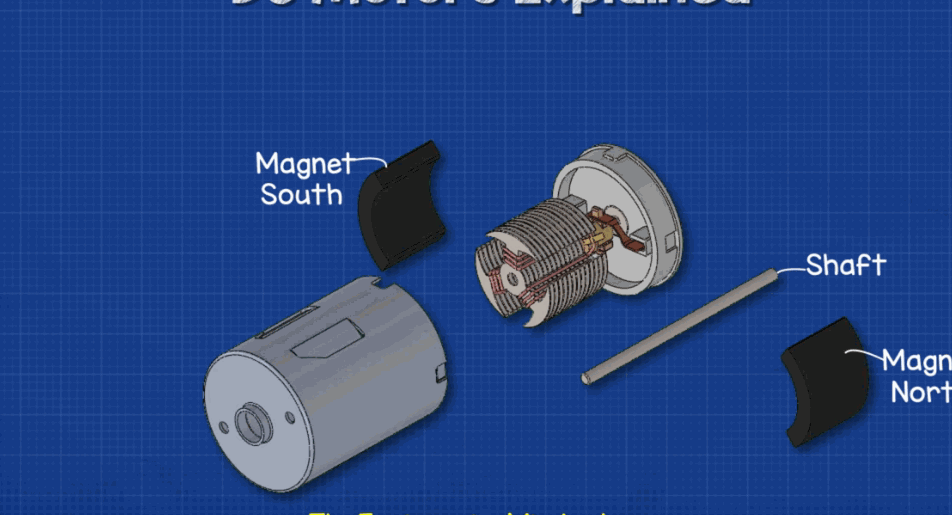

▲ 图2.10 电机转子转轴
▲ 图2.11 电机转子磁芯
▲ 图2.12 电机转子磁铁片

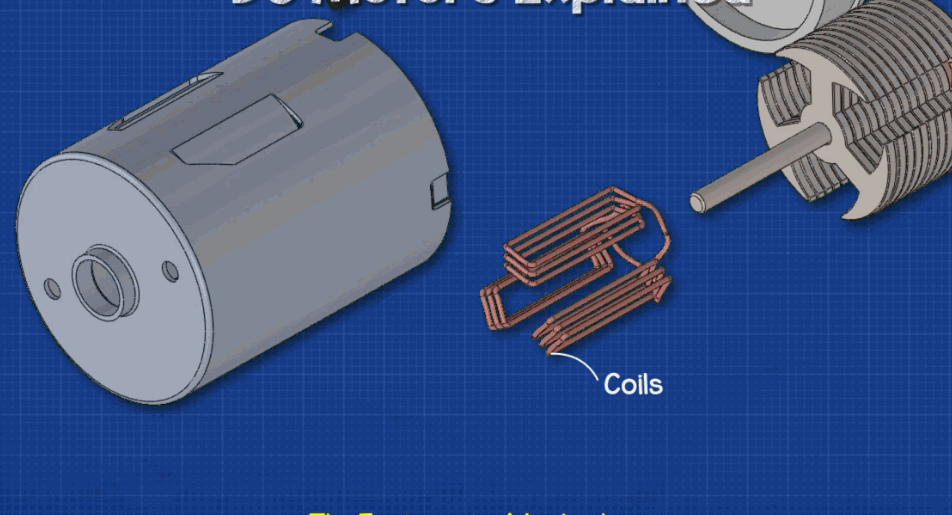

▲ 图2.13 电机转子线圈
▲ 图2.14 电机转子线圈

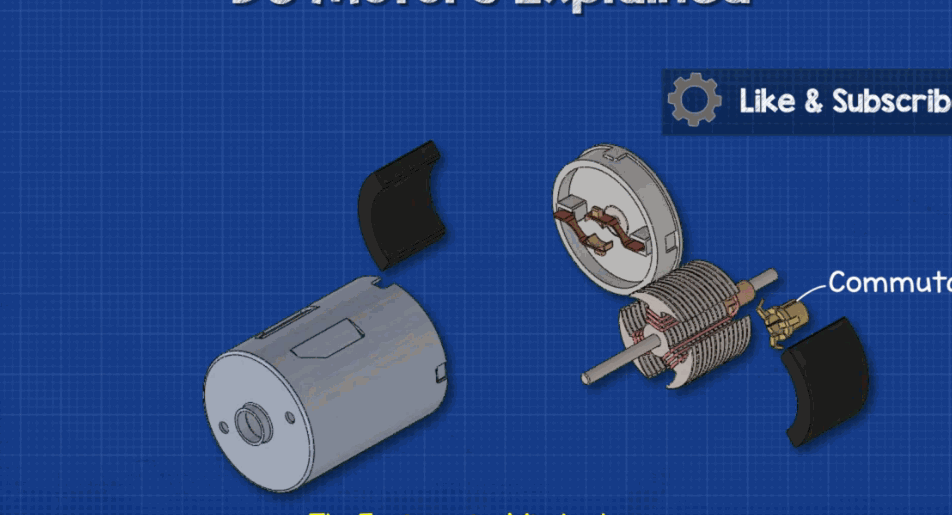

▲ 图2.15 电机换流环
▲ 图2.16 电机换流环复原
▲ 图2.17 电机换流环分成三段
▲ 图2.18 电机换流环分成三段
▲ 图2.19 电机电刷
▲ 图2.20 电机电刷

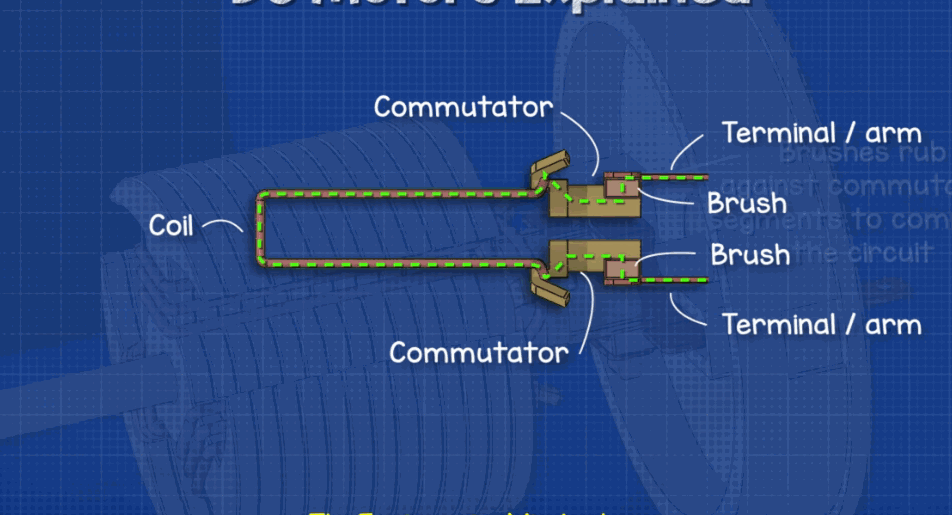

▲ 图2.21 电机内部电路通道
▲ 图2.22 电机结构介绍完毕
※ 总 结 ※
对于直流有刷电机内部结构，本文整理了网络上的动图资料，以备今后动图混编使用。
