组合模式(Composite)

使用组合模式的场景：

  把部分和整体的关系用树形结构来表示，从而使客户端可以使用统一的方式处理部分对象和整体对象.

组合模式核心：

1. 抽象构件(Component)角色: 定义了叶子和容器构件的共同点
2. 叶子(Leaf)构件角色：无子节点
3. 容器(Composite)构件角色： 有容器特征，可以包含子节点

结构类图

组合模式工作流程分析：

1. 组合模式为处理树形结构提供了完美的解决方案，描述了如何将容器和叶子进行递归组合，使得用户在使用时可以一致性的对待容器和叶子。
2. 当容器对象的指定方法被调用时，将遍历整个树形结构，寻找也包含这个方法的成员，并调用执行。其中，使用了递归调用的机制对整个结构进行处理。

文件管理案例

Component抽象

/**
 * 抽象构建
 * @author 波波烤鸭
 * @email dengpbs@163.com
 *
 */
public interface AbstractFile {
	/**
	 * 定义操作的方法
	 */
	void operiation();
}






1

2

3

4

5

6

7

8

9

10

11

12


Leaf节点

public class ImageFile implements AbstractFile{

	private String name;

	public ImageFile(String name) {
		super();
		this.name = name;
	}

	@Override
	public void operiation() {
		System.out.println("图片文件:"+name+" 处理操作");
	}
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14


public class TextFile implements AbstractFile{

	private String name;

	public TextFile(String name) {
		super();
		this.name = name;
	}

	@Override
	public void operiation() {
		System.out.println("文本文件:"+name+" 处理操作");
	}
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14


public class VideoFile implements AbstractFile{

	private String name;

	public VideoFile(String name) {
		super();
		this.name = name;
	}

	@Override
	public void operiation() {
		System.out.println("视频文件:"+name+" 处理操作");
	}
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14


Composite容器

/**
 * Composite容器组件
 * @author 波波烤鸭
 * @email dengpbs@163.com
 *
 */
public class Folder implements AbstractFile{

	private String name;
	// 定义容器，用来存储叶子节点  也就是存储文件
	private List<AbstractFile> list = new ArrayList<>();

	public Folder(String name) {
		super();
		this.name = name;
	}

	public void add(AbstractFile file){
		list.add(file);
	}

	public void remove(AbstractFile file){
		list.remove(file);
	}

	public AbstractFile getChild(int index){
		return list.get(index);
	}

	@Override
	public void operiation() {
		System.out.println("处理:"+name+"文件夹");
		for (AbstractFile file : list) {
			file.operiation();
		}
	}
}










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37


测试

public static void main(String[] args) {
	AbstractFile textFile,imageFile,videoFile;
	textFile = new TextFile("readme.txt");
	imageFile = new ImageFile("波波烤鸭.jpg");
	videoFile = new VideoFile("aaa.mp4");
	Folder f = new Folder("c:/tools");
	f.add(videoFile);
	f.add(imageFile);
	f.add(textFile);


	Folder f1 = new Folder("c:/");
	f1.add(videoFile);
	f1.add(videoFile);
	f1.add(imageFile);
	f1.add(f);

	f1.operiation();
}










1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19


输出:

处理:c:/文件夹
视频文件:aaa.mp4 处理操作
视频文件:aaa.mp4 处理操作
图片文件:波波烤鸭.jpg 处理操作
处理:c:/tools文件夹
视频文件:aaa.mp4 处理操作
图片文件:波波烤鸭.jpg 处理操作
文本文件:readme.txt 处理操作






1

2

3

4

5

6

7

8


开发中的应用场景：

1. 操作系统的资源管理器
2. GUI中的容器层次图
3. XML文件解析
4. OA系统中，组织结构的处理

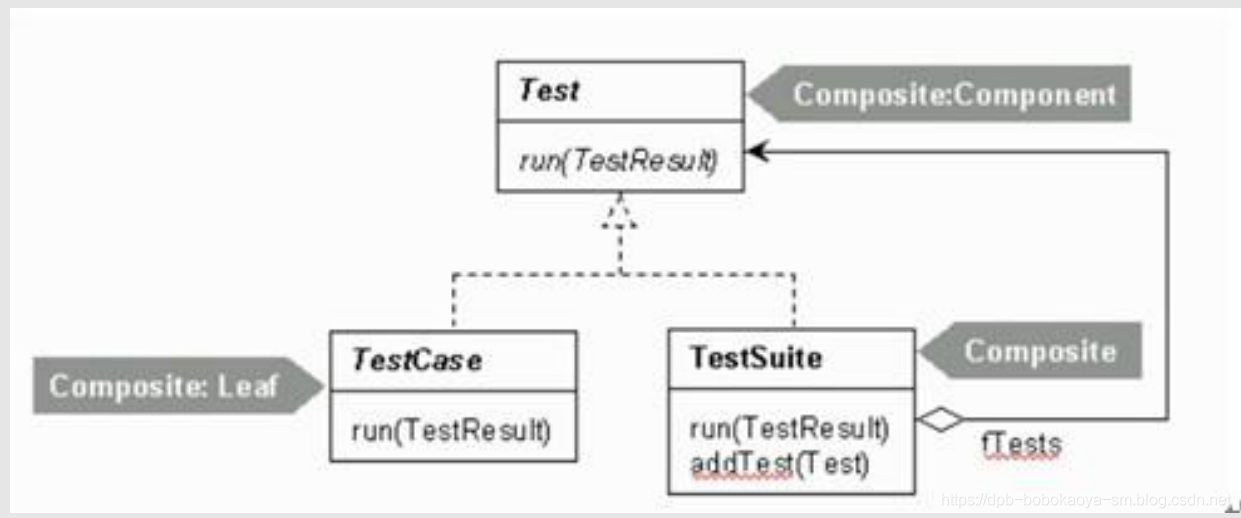

5. Junit单元测试框架
   • 底层设计就是典型的组合模式，TestCase(叶子)、TestUnite(容器)、Test接口(抽象)
