代理IP的直接转发与隧道转发

借鉴了网络上一些文章的内容。
或者说直接看底部的区别就好。

直接转发与隧道转发是什么？

AC FIT AP架构的网络中存在两种报文，一类是AC管理控制AP的报文，称为管理报文（也叫控制报文），另一类是STA的用户数据报文，称为业务报文。

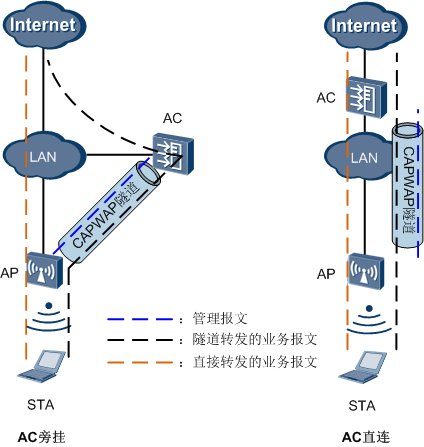

如上图所示，图中的虚线表示报文的转发路径。
管理报文只在AC和AP之间的网络中传输，需要经过CAPWAP隧道转发。业务报文在STA和STA要访问的网络之间传输。

业务报文存在两种转发方式，直接转发（本地转发）和隧道转发（集中转发），隧道转发方式下业务报文需要经过CAPWAP隧道转发，直接转发方式下不经过CAPWAP隧道转发。

管理报文的转发处理流程

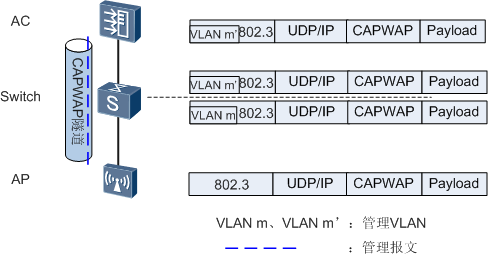

结合下面的图来分析管理报文的转发处理流程。组网较为简单，旨在便于描述原理。

从上往下看图，右侧报文结构简图从右往左看。图上的Payload看做是AC想要发送给AP的实际有效信息，即管理报文的实际内容。（直接转发和隧道转发是针对业务报文而言的，管理报文和直接转发、隧道转发没有半毛钱关系，管理报文只有一种转发处理流程。）

业务报文的直接转发处理流程

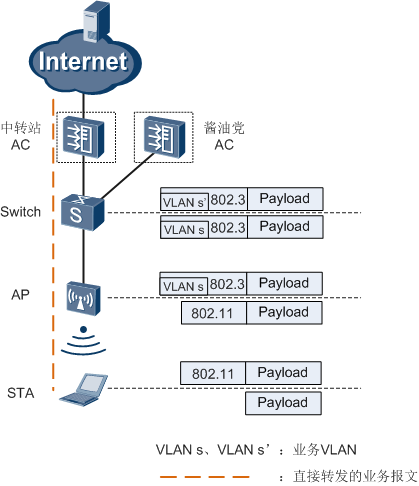

结合下图来分析直接转发方式下业务报文的转发处理流程。

同样上面往下，右边往左看图。图上的Payload是STA访问的网络设备发送给STA的实际有效信息，即业务报文的实际内容。图中有两个AC，如果AC处在中转站处，表示是AC直连式组网；如果AC处在酱油党处，表示是AC旁挂式组网；不是指有两个AC同时存在于网络中。无论AC处于哪里，业务报文都是按照同样的转发路径，从Internet一直转发到STA。

业务报文的隧道转发处理流程

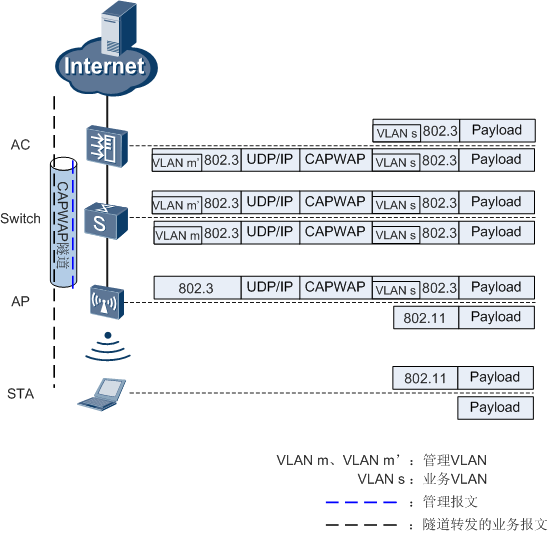

同样看下图来分析隧道转发方式下业务报文的转发处理流程。

图上的Payload是STA访问的网络设备发送给STA的实际有效信息，即业务报文的实际内容，以AC直连式组网为例说明。

直接转发与隧道转发的优缺点比较：

直接转发：转发效率高，报文不需要经过多次封装解封装，方便故障定位；但是安全性不够，中间网络可以解析出用户报文，且中间网络需要透传业务VLAN，增加了AC与AP间二层网络的维护工作量。

隧道转发：安全性高，经过DTLS加密，中间网络不易解析出用户报文内容，AC和AP之间只需透传管理VLAN，配置简单，但是不利于故障定位，且数据报文需要封装CAPWAP隧道报头，转发效率较直接转发低。

2019年8月更新：（附加）

HTTP代理相关知识

透明代理:也叫普通代理，它不但改变了我们的请求信息，还会传送真实的IP地址。从：HTTP_X_FORWARDED_FOR 等代理信息可以查到我们IP地址！

匿名代理:普通匿名代理，它能隐藏客户机的真实IP，但会改变我们的请求信息。它不传送正式ip，但是可能会发送HTTP_VIA、 HTTP_PROXY_CONNECTION 信息，还是可以通过这些判断出使用了代理！

高级匿名代理:不改变客户机的请求，这样在服务器看来就像有个真正的客户浏览器在访问它，这时客户的真实IP是隐藏的，服务器端不会认为我们使用了代理！

HTTP通道:http代理服务器支持Connect请求，这类代理服务器基本可以代理所有软件，如：QQ,FoxMail,FTP等等，不支持通道的HTTP代理，基本上只支持简单的Http GET,POST等请求服务！

SOCKS代理知识

SOCKS5:常见SOCKS代理有Socks4,socks5，不过目前基本上以socks5代理为主，它基本支持所有客户端请求协议，Http,Ftp,Smtp等，可以具备高级匿名代理隐藏功能！
