  本文我们来介绍下MyCat的安装和相关的配置文件的介绍

一、安装MyCat

1.安装准备环境

1.1 安装JDK

  因为mycat是java开发的，所以需要java虚拟机环境，在Linux节点中安装JDK是必须的。
在这里插入图片描述

1.2 放开相关端口

  在主从节点上都放开对端口3306的访问，或者直接关闭防火墙。

# 临时关闭
service iptables stop
service iptables start
# 永久关闭
chkconfig iptables on
chkconfig iptables off

# 查看防火墙状态
service iptables status

1.3 root账号

  mycat是我们的数据库中间件，那么mycat必然要能够访问对应的主从数据库，所以在主从数据库中我们需要分别创建访问的账号。

grant all privileges on *.* to 'root'@'%' identified by '123456' with grant option;
flush privileges;

2.安装mycat

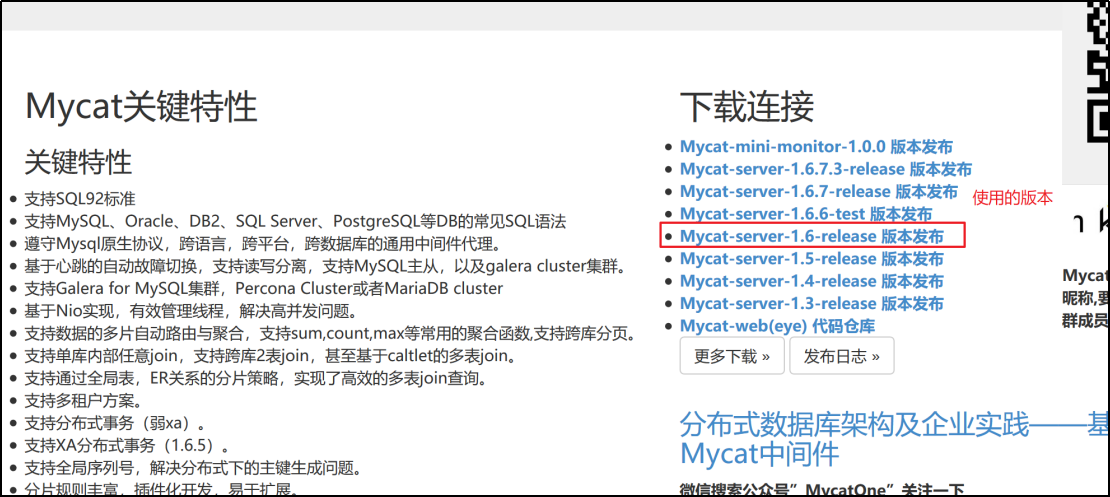

2.1 下载安装软件

官网地址：http://www.mycat.io/

在这里插入图片描述

2.2 上传解压安装

  将下载的文件上传到/usr/local目录下，并解压

在这里插入图片描述

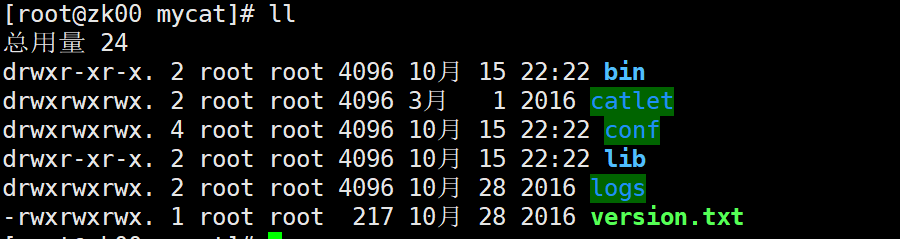

2.3 目录介绍

  解压后的目录结构如下：

在这里插入图片描述

目录 描述
bin 目录里是启动脚本
conf 目录里是配置文件
catlet 为 Mycat 的一个扩展功能
lib 目录里是 Mycat 和它的依赖 jar
logs 目录里是 console.log 用来保存控制台日志，和 mycat.log 用来保存 mycat 的 log4j日志

二、相关配置文件介绍

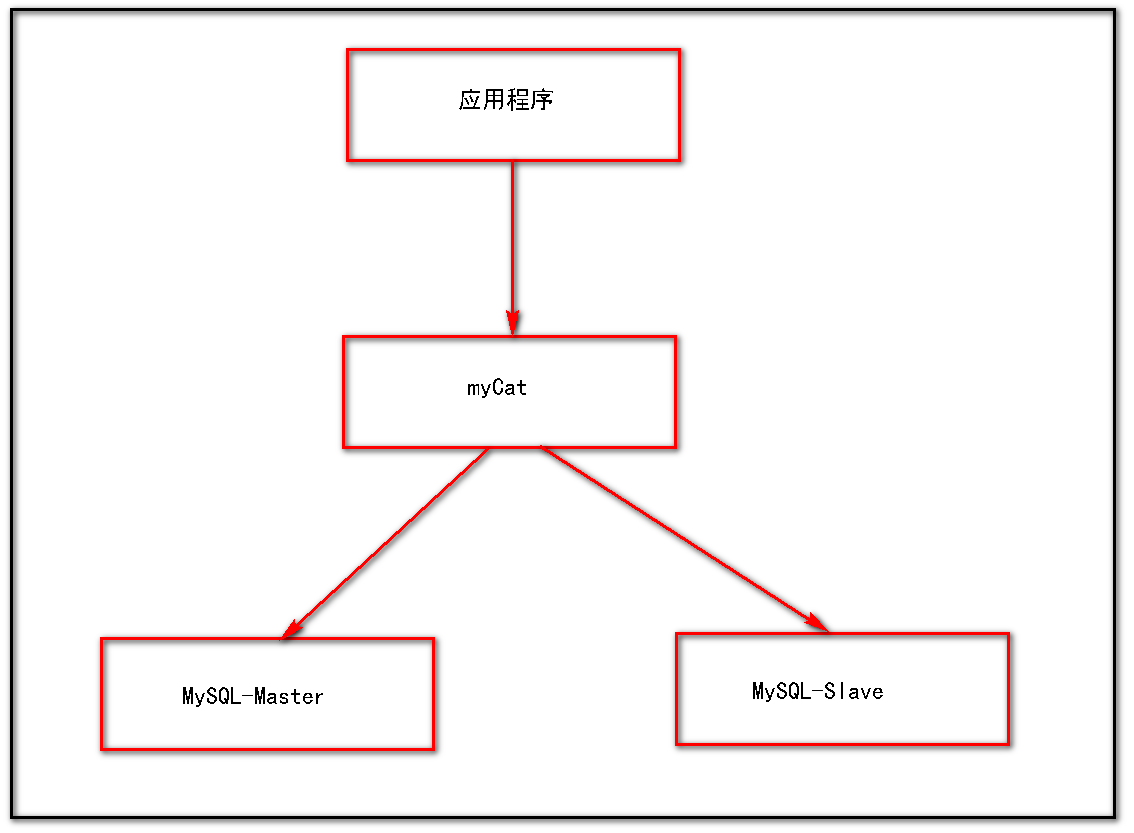

  Mycat的架构其实很好理解，Mycat是代理，Mycat后面就是物理数据库。和Web服务器的 Nginx类似。对于使用者来说，访问的都是 Mycat，不会接触到后端的数据库。

在这里插入图片描述

注意:MyCat的主要配置文件都在conf目录下。我们给大家来介绍下介个核心的配置文件

配置文件 说明
server.xml MyCat 的配置文件，设置账号、参数等
schema.xml MyCat 对应的物理数据库和数据库表的配置
rule.xml MyCat 分片（分库分表）规则

2.1 server.xml

  server.xml是用来配置账号，参数及相关操作权限的文件，下面是给文件的简要内容，去掉了相关的注释

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mycat:server SYSTEM "server.dtd">
<mycat:server xmlns:mycat="http://io.mycat/">
	<system>
		<property name="useSqlStat">0</property>
		<property name="useGlobleTableCheck">0</property>
		<property name="sequnceHandlerType">2</property>
		<property name="processorBufferPoolType">0</property>
		<property name="handleDistributedTransactions">0</property>
		<property name="useOffHeapForMerge">1</property>
		<property name="memoryPageSize">1m</property>
		<property name="spillsFileBufferSize">1k</property>
		<property name="useStreamOutput">0</property>
		<property name="systemReserveMemorySize">384m</property>
		<property name="useZKSwitch">true</property>
	</system>

	<!-- 全局SQL防火墙设置 -->
	<!--
	<firewall>
	   <whitehost>
	      <host host="127.0.0.1" user="mycat"/>
	      <host host="127.0.0.2" user="mycat"/>
	   </whitehost>
       <blacklist check="false">
       </blacklist>
	</firewall>
	-->
	<user name="root">
		<property name="password">123456</property>
		<property name="schemas">TESTDB</property>

		<!-- 表级 DML 权限设置 -->
		<!--
		<privileges check="false">
			<schema name="TESTDB" dml="0110" >
				<table name="tb01" dml="0000"></table>
				<table name="tb02" dml="1111"></table>
			</schema>
		</privileges>
		 -->
	</user>

	<user name="user">
		<property name="password">user</property>
		<property name="schemas">TESTDB</property>
		<property name="readOnly">true</property>
	</user>
</mycat:server>

system标签中设置的是系统级别的相关参数，参考源文件中的注释即可能看懂，初始默认即可
user标签是我们要注意的地方。 Mycat 中的用户,用户可以访问的逻辑库,可以访问的逻辑表,服务的端口号等
说明：上面的默认的配置表示 创建的有两个用户root和user账号
  root 账号,密码是123456，对应的逻辑库是 TESTDB
  user 账号,密码是user,对应的逻辑库是 TESTDB,权限是只读

注释掉的privileges 表示root用户的操作权限

参数 说明 事例
dml insert,update,select,delete 0000

dml 权限顺序为：insert(新增),update(修改),select(查询),delete(删除),0000–> 1111,0 为禁止权限，1 为开启权限。

2.2 schema.xml

  schema.xml 是最主要的配置文件，首先看默认的配置文件

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
	<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100">
		<table name="travelrecord" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" />
		<table name="company" primaryKey="ID" type="global" dataNode="dn1,dn2,dn3" />
		<table name="goods" primaryKey="ID" type="global" dataNode="dn1,dn2" />
		<table name="hotnews" primaryKey="ID" autoIncrement="true" dataNode="dn1,dn2,dn3" rule="mod-long" />
		<table name="employee" primaryKey="ID" dataNode="dn1,dn2" rule="sharding-by-intfile" />
		<table name="customer" primaryKey="ID" dataNode="dn1,dn2" rule="sharding-by-intfile">
			<childTable name="orders" primaryKey="ID" joinKey="customer_id" parentKey="id">
				<childTable name="order_items" joinKey="order_id" parentKey="id" />
			</childTable>
			<childTable name="customer_addr" primaryKey="ID" joinKey="customer_id" parentKey="id" />
		</table>
	</schema>

	<dataNode name="dn1" dataHost="localhost1" database="db1" />
	<dataNode name="dn2" dataHost="localhost1" database="db2" />
	<dataNode name="dn3" dataHost="localhost1" database="db3" />
	<dataHost name="localhost1" maxCon="1000" minCon="10" balance="0"
			  writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>
		<writeHost host="hostM1" url="localhost:3306" user="root"
				   password="123456">
			<readHost host="hostS2" url="192.168.1.200:3306" user="root" password="xxx" />
		</writeHost>
		<writeHost host="hostS1" url="localhost:3316" user="root"
				   password="123456" />
	</dataHost>

</mycat:schema>

2.2.1 主要节点介绍

  在配置文件中可以定义读写分离,逻辑库,逻辑表,dataHost,dataNode 等信息.

节点 描述
schema 配置逻辑库，name 与 server.xml 中 schema 对应
dataNode 定义数据节点的标签，也就是分库相关配置
dataHost 物理数据库，真正存储数据的数据库

2.2.2 节点及相关属性介绍

2.2.2.1 schema

属性name

逻辑库名称

属性checkSQLschema

是否检测 SQL 语法中的 schema 信息. 如: Mycat 逻辑库名称 A, dataNode 名称 B
SQL : select * from A.table;
checkSQLschema 值是 true, Mycat 发送到数据库的 SQL 是 select * from table;
checkSQLschema 只是 false,Mycat 发送的数据库的 SQL 是 select * from A.table;

属性sqlMaxLimit

Mycat 在执行 SQL 的时候,如果 SQL 语句中没有 limit 子句.自动增加 limit 子句. 避免一次
性得到过多的数据,影响效率. limit子句的限制数量默认配置为100.如果 SQL中有具体的 limit
子句,当前属性失效.
SQL : select * from table . mycat 解析后: select * from table limit 100
SQL : select * from table limit 10 . mycat 不做任何操作修改.

标签 table

定义逻辑表的标签

属性 name

逻辑表名

属性 dataNode

数据节点名称. 即物理数据库中的 database 名称.多个名称使用逗号分隔.

属性 rule

分片规则名称.具体的规则名称参考 rule.xml 配置文件.

2.2.2.2 dataNode

属性 name

数据节点名称, 是定义的逻辑名称,对应具体的物理数据库 database

属性 dataHost

引用 dataHost 标签的 name 值,代表使用的物理数据库所在位置和配置信息.

属性 database

在 dataHost 物理机中,具体的物理数据库 database 名称.

2.2.2.3 dataHost

属性 name

定义逻辑上的数据主机名称

属性 maxCon/minCon

最大连接数, max connections
最小连接数, min connections

属性 dbType

数据库类型 : mysql 数据库

属性 dbDriver

数据库驱动类型, native,使用 mycat 提供的本地驱动.

dataHost 子标签 writeHost

写数据的数据库定义标签. 实现读写分离操作.

属性 host

数据库命名

属性 url

数据库访问路径

属性 user

数据库访问用户名

属性 password

访问用户密码

writeHost 子标签 readHost
属性 host

数据库命名

属性 url

数据库访问路径

属性 user

数据库访问用户名

属性 password

2.3 rule.xml

  用于定义分片规则的配置文件。mycat 默认的分片规则: 以 500 万为单位,实现分片规则.逻辑库 A 对应 dataNode - db1 和 db2. 1-500 万保存在 db1 中, 500 万零 1 到 1000 万保存在 db2 中,1000 万零 1 到 1500 万保存在 db1 中.依次类推.

<?xml version="1.0" encoding="UTF-8"?>
<!-- - - Licensed under the Apache License, Version 2.0 (the "License");
	- you may not use this file except in compliance with the License. - You
	may obtain a copy of the License at - - http://www.apache.org/licenses/LICENSE-2.0
	- - Unless required by applicable law or agreed to in writing, software -
	distributed under the License is distributed on an "AS IS" BASIS, - WITHOUT
	WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. - See the
	License for the specific language governing permissions and - limitations
	under the License. -->
<!DOCTYPE mycat:rule SYSTEM "rule.dtd">
<mycat:rule xmlns:mycat="http://io.mycat/">
	<tableRule name="rule1">
		<rule>
			<columns>id</columns>
			<algorithm>func1</algorithm>
		</rule>
	</tableRule>

	<tableRule name="rule2">
		<rule>
			<columns>user_id</columns>
			<algorithm>func1</algorithm>
		</rule>
	</tableRule>

	<tableRule name="sharding-by-intfile">
		<rule>
			<columns>sharding_id</columns>
			<algorithm>hash-int</algorithm>
		</rule>
	</tableRule>
	<tableRule name="auto-sharding-long">
		<rule>
			<columns>id</columns>
			<algorithm>rang-long</algorithm>
		</rule>
	</tableRule>
	<tableRule name="mod-long">
		<rule>
			<columns>id</columns>
			<algorithm>mod-long</algorithm>
		</rule>
	</tableRule>
	<tableRule name="sharding-by-murmur">
		<rule>
			<columns>id</columns>
			<algorithm>murmur</algorithm>
		</rule>
	</tableRule>
	<tableRule name="crc32slot">
		<rule>
			<columns>id</columns>
			<algorithm>crc32slot</algorithm>
		</rule>
	</tableRule>
	<tableRule name="sharding-by-month">
		<rule>
			<columns>create_time</columns>
			<algorithm>partbymonth</algorithm>
		</rule>
	</tableRule>
	<tableRule name="latest-month-calldate">
		<rule>
			<columns>calldate</columns>
			<algorithm>latestMonth</algorithm>
		</rule>
	</tableRule>

	<tableRule name="auto-sharding-rang-mod">
		<rule>
			<columns>id</columns>
			<algorithm>rang-mod</algorithm>
		</rule>
	</tableRule>

	<tableRule name="jch">
		<rule>
			<columns>id</columns>
			<algorithm>jump-consistent-hash</algorithm>
		</rule>
	</tableRule>

	<function name="murmur"
		class="io.mycat.route.function.PartitionByMurmurHash">
		<property name="seed">0</property><!-- 默认是0 -->
		<property name="count">2</property><!-- 要分片的数据库节点数量，必须指定，否则没法分片 -->
		<property name="virtualBucketTimes">160</property><!-- 一个实际的数据库节点被映射为这么多虚拟节点，默认是160倍，也就是虚拟节点数是物理节点数的160倍 -->
		<!-- <property name="weightMapFile">weightMapFile</property> 节点的权重，没有指定权重的节点默认是1。以properties文件的格式填写，以从0开始到count-1的整数值也就是节点索引为key，以节点权重值为值。所有权重值必须是正整数，否则以1代替 -->
		<!-- <property name="bucketMapPath">/etc/mycat/bucketMapPath</property>
			用于测试时观察各物理节点与虚拟节点的分布情况，如果指定了这个属性，会把虚拟节点的murmur hash值与物理节点的映射按行输出到这个文件，没有默认值，如果不指定，就不会输出任何东西 -->
	</function>

	<function name="crc32slot"
			  class="io.mycat.route.function.PartitionByCRC32PreSlot">
		<property name="count">2</property><!-- 要分片的数据库节点数量，必须指定，否则没法分片 -->
	</function>
	<function name="hash-int"
		class="io.mycat.route.function.PartitionByFileMap">
		<property name="mapFile">partition-hash-int.txt</property>
	</function>
	<function name="rang-long"
		class="io.mycat.route.function.AutoPartitionByLong">
		<property name="mapFile">autopartition-long.txt</property>
	</function>
	<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
		<!-- how many data nodes -->
		<property name="count">3</property>
	</function>

	<function name="func1" class="io.mycat.route.function.PartitionByLong">
		<property name="partitionCount">8</property>
		<property name="partitionLength">128</property>
	</function>
	<function name="latestMonth"
		class="io.mycat.route.function.LatestMonthPartion">
		<property name="splitOneDay">24</property>
	</function>
	<function name="partbymonth"
		class="io.mycat.route.function.PartitionByMonth">
		<property name="dateFormat">yyyy-MM-dd</property>
		<property name="sBeginDate">2015-01-01</property>
	</function>

	<function name="rang-mod" class="io.mycat.route.function.PartitionByRangeMod">
        	<property name="mapFile">partition-range-mod.txt</property>
	</function>

	<function name="jump-consistent-hash" class="io.mycat.route.function.PartitionByJumpConsistentHash">
		<property name="totalBuckets">3</property>
	</function>
</mycat:rule>

简化版

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE mycat:rule SYSTEM "rule.dtd">
<mycat:rule xmlns:mycat="http://io.mycat/">

	<tableRule name="mod-long">
		<rule>
			<columns>id</columns>
			<algorithm>mod-long</algorithm>
		</rule>
	</tableRule>

	<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
		<!-- how many data nodes -->
		<property name="count">3</property>
	</function>

</mycat:rule>

由上我们可以发现在rule.xml文件中，核心的标签就两个tableRule 和function,我们分别来介绍下

2.3.1 tableRule

  是用来声明table的分片规则的，相关属性及标签的含义如下

节点 描述
name 属性指定唯一的名字，用于标识不同的分片规则。内嵌的
rule 标签则指定对物理表中的哪一列进行拆分和使用什么分片算法
columns 指定要拆分的列名字
algorithm 使用 function 标签中的 name 属性。连接表规则和具体分片算法。 table 标签内使用。让逻辑表使用这个规则进行分片

2.3.2 function

  指定分片规则的算法的具体实现

节点 描述
name 指定算法的名字
class 制定分片算法具体的类名字
property 为具体算法需要用到的一些属性

ok~mycat的安装及相关配置介绍就介绍到此，下篇我们介绍通过mycat来具体实现读写分离

文章来源: dpb-bobokaoya-sm.blog.csdn.net，作者：波波烤鸭，版权归原作者所有，如需转载，请联系作者。

原文链接：dpb-bobokaoya-sm.blog.csdn.net/article/details/102579932

【版权声明】本文为华为云社区用户转载文章，如果您发现本社区中有涉嫌抄袭的内容，欢迎发送邮件进行举报，并提供相关证据，一经查实，本社区将立刻删除涉嫌侵权内容，举报邮箱： cloudbbs@huaweicloud.com
SQL 数据库
  • 点赞
  • 收藏
  • 关注作者

评论（0）

0/1000
抱歉，系统识别当前为高风险访问，暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称，即可参与社区互动！

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符，设置后3个月内不可修改。

确认 取消

加入云驻计划，成为创作者

  • 华为云周边好礼
  • 免费体验产品
  • 特殊身份标识
  • 线下官方门票
  • 内部专家零距离
  • 与10000+优质创作者共同成长
立即加入
