Flowable完成流程操作

1.流程部署详解

1.1 部署实现

  我们先来看下流程部署的具体过程。代码实现

/**
     * 部署流程
     */
    @Test
    public void test3(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        Deployment deploy = repositoryService.createDeployment()
                .addClasspathResource("holiday-request-new.bpmn20.xml")
                .name("请假流程...")
                .category("请假") // 分类
                .tenantId("dpb") // 租户id
                .deploy();
        System.out.println("deploy.getId() = " + deploy.getId());
        System.out.println("deploy.getName() = " + deploy.getName());
        System.out.println("deploy.getCategory() = " + deploy.getCategory());
    }






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17


1.2 部署涉及表结构

涉及到的三张表：

部署资源表：act_ge_bytearray

部署ID表：act_re_deployment

流程表：act_re_procdef

注意：

业务流程定义数据表。此表和ACT_RE_DEPLOYMENT是多对一的关系，即，一个部署的bar包里可能包含多个流程定义文件，每个流程定义文件都会有一条记录在ACT_REPROCDEF表内，每个流程定义的数据，都会对于ACT_GE_BYTEARRAY表内的一个资源文件和PNG图片文件。和ACT_GE_BYTEARRAY的关联是通过程序用ACT_GE_BYTEARRAY.NAME与ACT_RE_PROCDEF.NAME_完成的

1.3 挂起和激活

  部署的流程默认的状态为激活，如果我们暂时不想使用该定义的流程，那么可以挂起该流程。当然该流程定义下边所有的流程实例全部暂停。

流程定义为挂起状态，该流程定义将不允许启动新的流程实例，同时该流程定义下的所有的流程实例都将全部挂起暂停执行。

/**
     * 挂起流程
     */
    @Test
    public void test05(){
        // 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        RepositoryService repositoryService = processEngine.getRepositoryService();
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .processDefinitionId("holiday:1:4")
                .singleResult();
        // 获取流程定义的状态
        boolean suspended = processDefinition.isSuspended();
        System.out.println("suspended = " + suspended);
        if(suspended){
            // 表示被挂起
            System.out.println("激活流程定义");
            repositoryService.activateProcessDefinitionById("holiday:1:4",true,null);
        }else{
            // 表示激活状态
            System.out.println("挂起流程");
            repositoryService.suspendProcessDefinitionById("holiday:1:4",true,null);
        }
    }






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

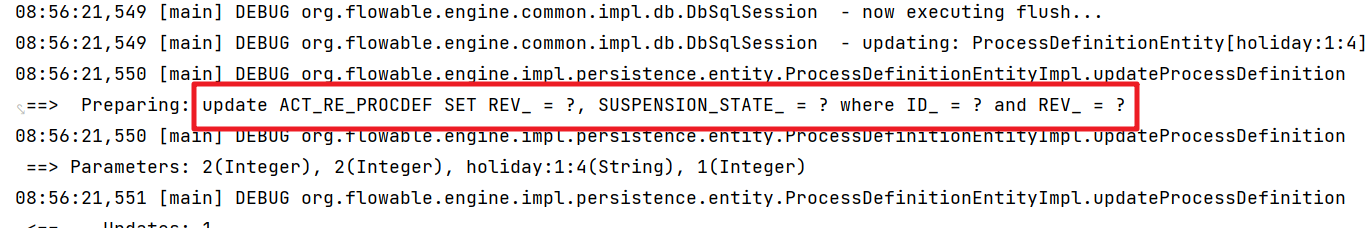

具体的实现其实就是更新了流程定义表中的字段

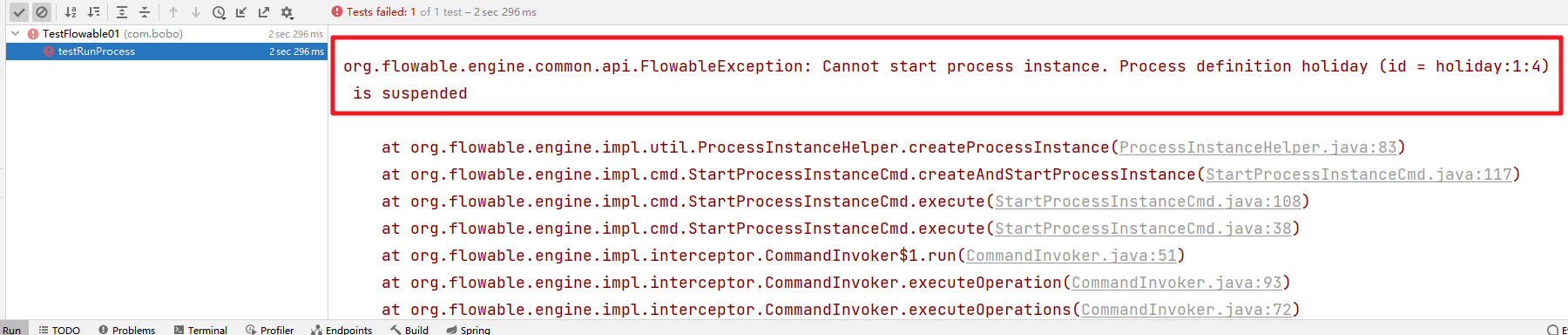

而且通过REV_字段来控制数据安全，也是一种乐观锁的体现了，如果要启动一个已经挂起的流程就会出现如下的错误

2.启动流程实例

  然后我们来看看启动流程实例的过程。实现代码如下：

/**
     * 启动流程实例
     */
    @Test
    public void testRunProcess(){
        // 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 启动流程实例通过 RuntimeService 对象
        RuntimeService runtimeService = processEngine.getRuntimeService();
        // 构建流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("employee","张三") ;// 谁申请请假
        variables.put("nrOfHolidays",3); // 请几天假
        variables.put("description","工作累了，想出去玩玩"); // 请假的原因
        // 启动流程实例，第一个参数是流程定义的id
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceById("holiday:1:4", variables);// 启动流程实例
        // 输出相关的流程实例信息
        System.out.println("流程定义的ID：" + processInstance.getProcessDefinitionId());
        System.out.println("流程实例的ID：" + processInstance.getId());
        System.out.println("当前活动的ID：" + processInstance.getActivityId());
    }






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22


  当我们启动了一个流程实例后，会在ACT_RU_*对应的表结构中操作,运行时实例涉及的表结构共10张：

• ACT_RU_DEADLETTER_JOB 正在运行的任务表
• ACT_RU_EVENT_SUBSCR 运行时事件
• ACT_RU_EXECUTION 运行时流程执行实例
• ACT_RU_HISTORY_JOB 历史作业表
• ACT_RU_IDENTITYLINK 运行时用户关系信息
• ACT_RU_JOB 运行时作业表
• ACT_RU_SUSPENDED_JOB 暂停作业表
• ACT_RU_TASK 运行时任务表
• ACT_RU_TIMER_JOB 定时作业表
• ACT_RU_VARIABLE 运行时变量表

  启动一个流程实例的时候涉及到的表有

• ACT_RU_EXECUTION 运行时流程执行实例
• ACT_RU_IDENTITYLINK 运行时用户关系信息
• ACT_RU_TASK 运行时任务表
• ACT_RU_VARIABLE 运行时变量表

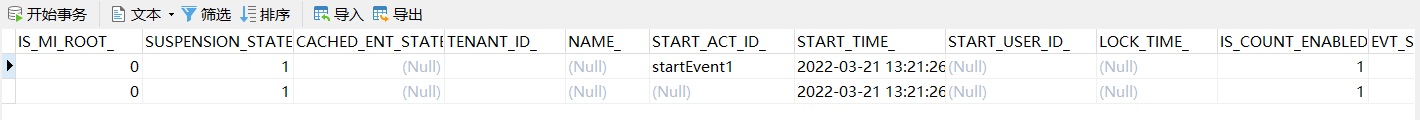

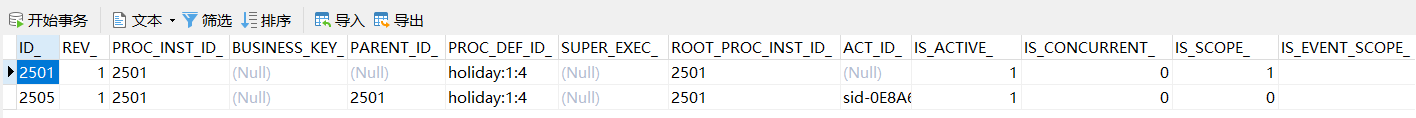

ACT_RU_EXECUTION表结构

创建流程实例后对应的表结构的数据

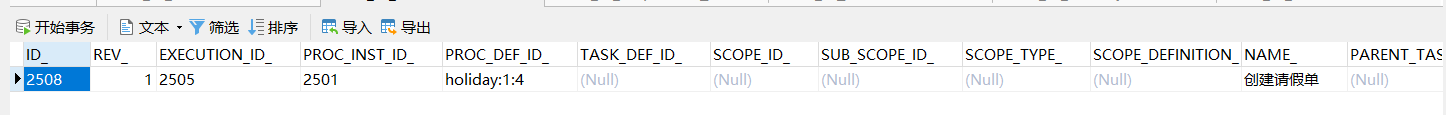

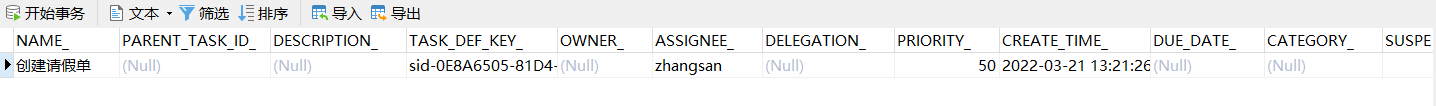

ACT_RU_TASK 运行时任务表

创建流程实例后对应的表结构的数据

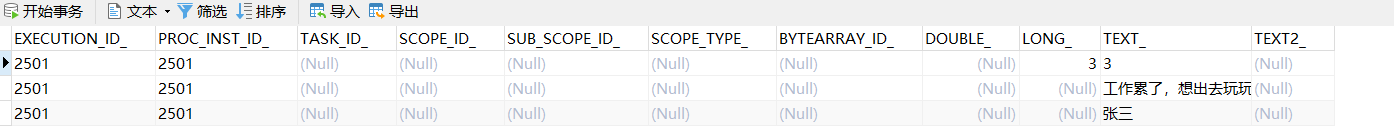

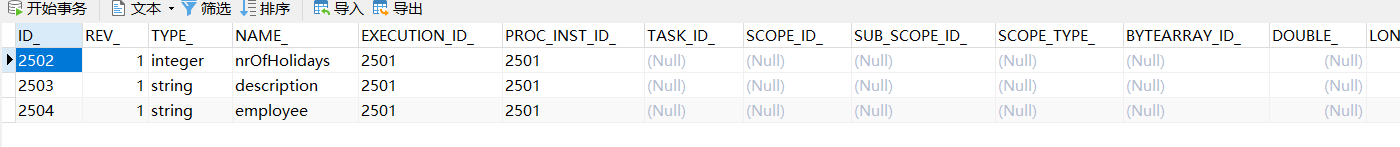

ACT_RU_VARIABLE 运行时变量表

创建流程实例后对应的表结构的数据

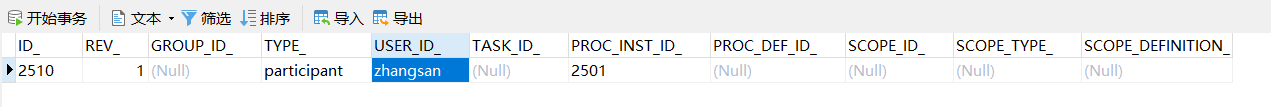

ACT_RU_IDENTITYLINK 运行时用户关系信息

创建流程实例后对应的表结构的数据:

3.处理流程

  上面的流程已经流转到了zhangsan这个用户这里，然后可以开始审批了

// 获取流程引擎对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        TaskService taskService = processEngine.getTaskService();
        Task task = taskService.createTaskQuery()
                .processDefinitionId("holiday:1:4")
                .taskAssignee("zhangsan")
                .singleResult();
        // 添加流程变量
        Map<String,Object> variables = new HashMap<>();
        variables.put("approved",false); // 拒绝请假
        // 完成任务
        taskService.complete(task.getId(),variables);






1

2

3

4

5

6

7

8

9

10

11

12


  在正常处理流程中涉及到的表结构

• ACT_RU_EXECUTION 运行时流程执行实例
• ACT_RU_IDENTITYLINK 运行时用户关系信息
• ACT_RU_TASK 运行时任务表
• ACT_RU_VARIABLE 运行时变量表

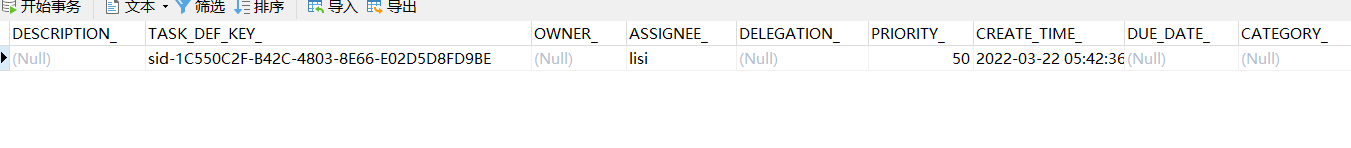

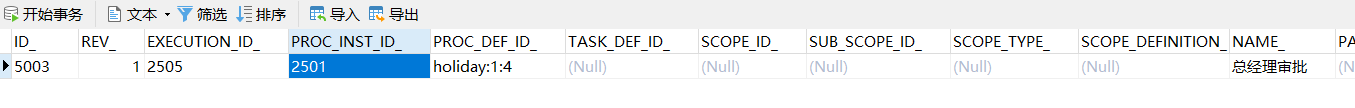

ACT_RU_TASK 运行时任务表 :会新生成一条记录

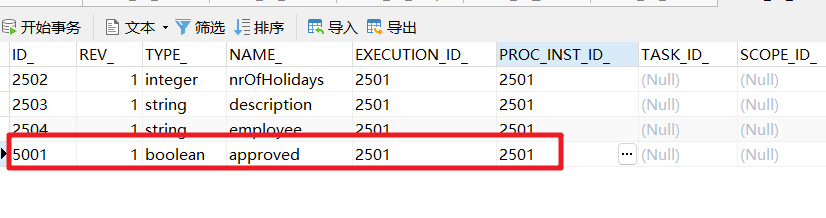

ACT_RU_VARIABLE 运行时变量表:会记录新的流程变量

当然流程实例也可以挂起

// 1.获取ProcessEngine对象
ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
// 2.获取RuntimeService
RuntimeService runtimeService = engine.getRuntimeService();
// 3.获取流程实例对象
ProcessInstance processInstance = runtimeService.createProcessInstanceQuery()
    .processInstanceId("25001")
    .singleResult();
// 4.获取相关的状态操作
boolean suspended = processInstance.isSuspended();
String id = processInstance.getId();
if(suspended){
    // 挂起--》激活
    runtimeService.activateProcessInstanceById(id);
    System.out.println("流程定义：" + id + "，已激活");
}else{
    // 激活--》挂起
    runtimeService.suspendProcessInstanceById(id);
    System.out.println("流程定义：" + id + "，已挂起");
}






1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

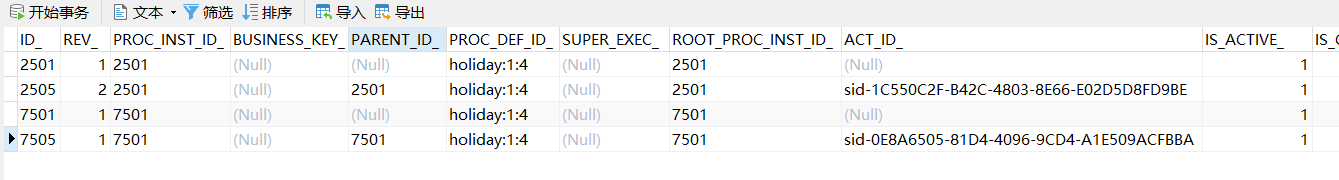

启动第二个流程实例后再查看相关的表结构时，对他们的关系理解会更加的清楚一些

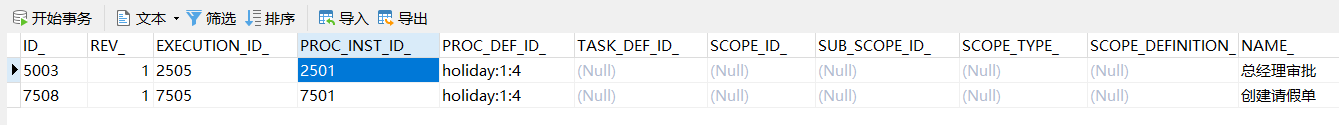

启动一个新的流程实例对应的就会产生两条记录

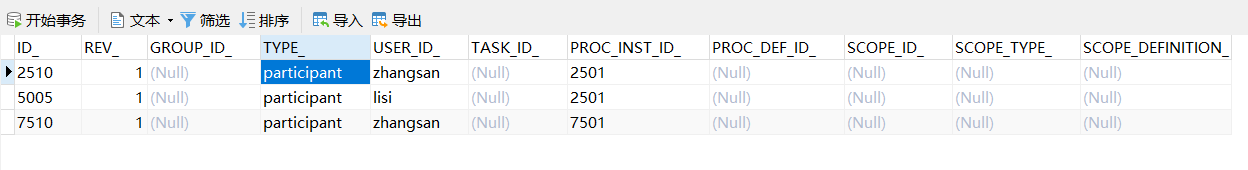

IDENTITYLINK中会记录每次流程操作的信息

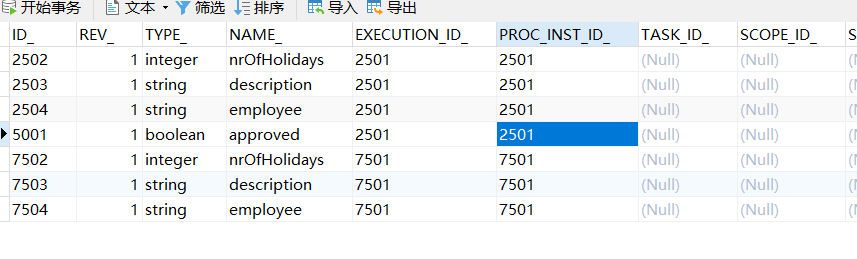

流程变量数据，及时key 相同，但是属于不同的流程实例相互间也是隔离的

4.完成一个流程

  然后我们把第一个流程处理完成

ProcessEngine processEngine = cfg.buildProcessEngine();
TaskService taskService = processEngine.getTaskService();
Task task = taskService.createTaskQuery()
    .processDefinitionId("holiday:1:4")
    .taskAssignee("lisi")
    .singleResult();
// 添加流程变量
Map<String,Object> variables = new HashMap<>();
variables.put("approved",false); // 拒绝请假
// 完成任务
taskService.complete(task.getId(),variables);






1

2

3

4

5

6

7

8

9

10

11


处理完了一个工作流程后，我们来看看相关的表结构信息

首先我们会发现

• ACT_RU_EXECUTION 运行时流程执行实例
• ACT_RU_IDENTITYLINK 运行时用户关系信息
• ACT_RU_TASK 运行时任务表
• ACT_RU_VARIABLE 运行时变量表

这四张表中对应的数据都没有了，也就是这个流程已经不是运行中的流程了。然后在对应的历史表中我们可以看到相关的信息

• ACT_HI_ACTINST 历史的流程实例

• ACT_HI_ATTACHMENT 历史的流程附件

• ACT_HI_COMMENT 历史的说明性信息

• ACT_HI_DETAIL 历史的流程运行中的细节信息

• ACT_HI_IDENTITYLINK 历史的流程运行过程中用户关系

• ACT_HI_PROCINST 历史的流程实例

• ACT_HI_TASKINST 历史的任务实例

• ACT_HI_VARINST 历史的流程运行中的变量信息

在我们上面的处理流程的过程中设计到的历史表有

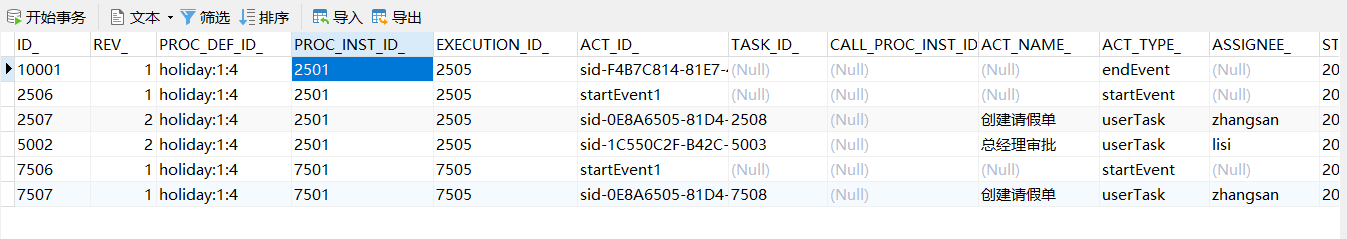

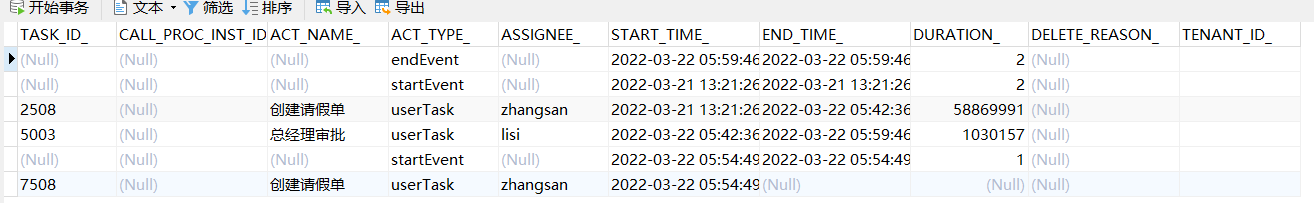

ACT_HI_ACTINST 历史的流程实例

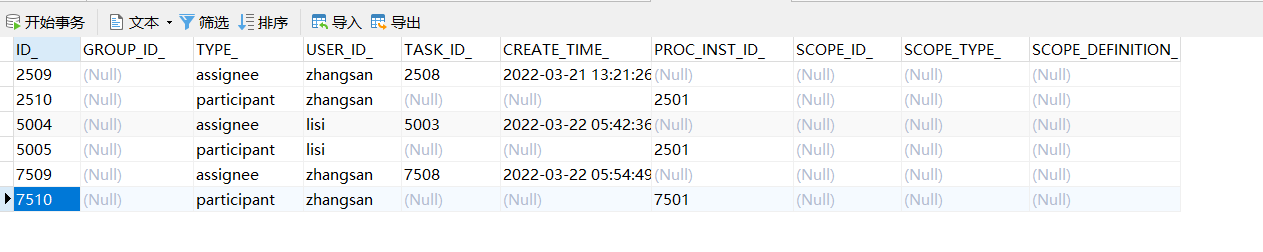

ACT_HI_IDENTITYLINK 历史的流程运行过程中用户关系

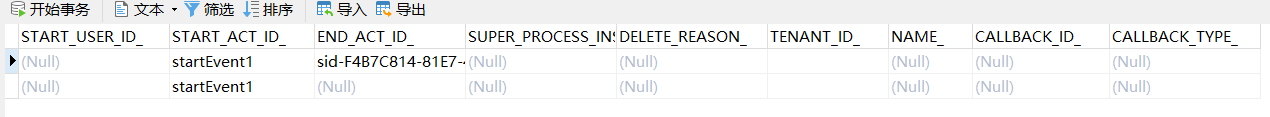

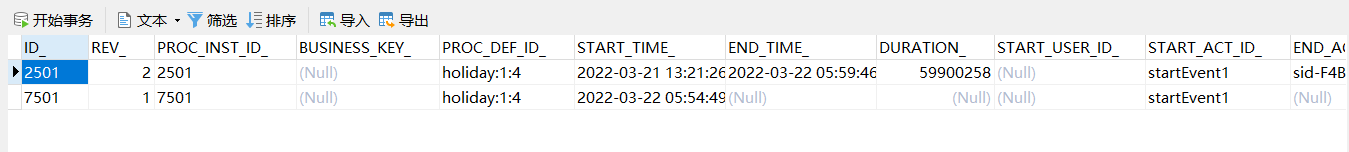

ACT_HI_PROCINST 历史的流程实例

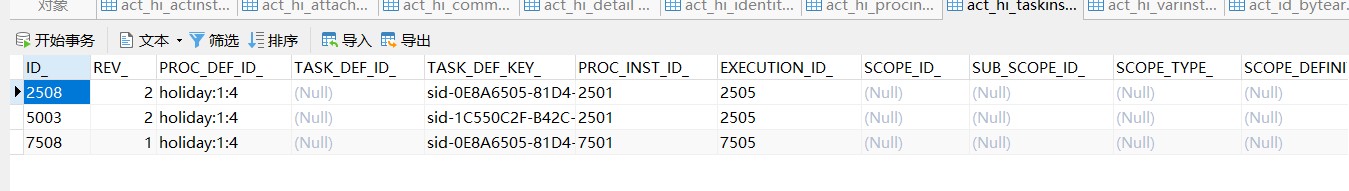

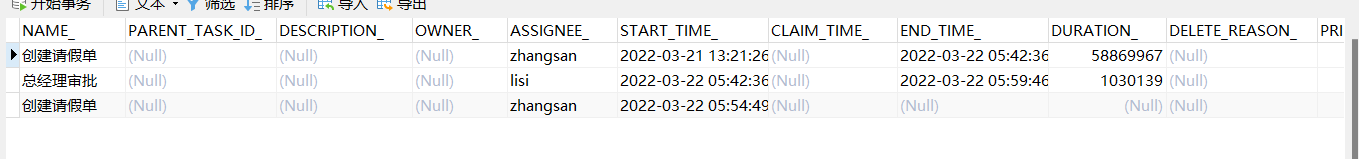

ACT_HI_TASKINST 历史的任务实例

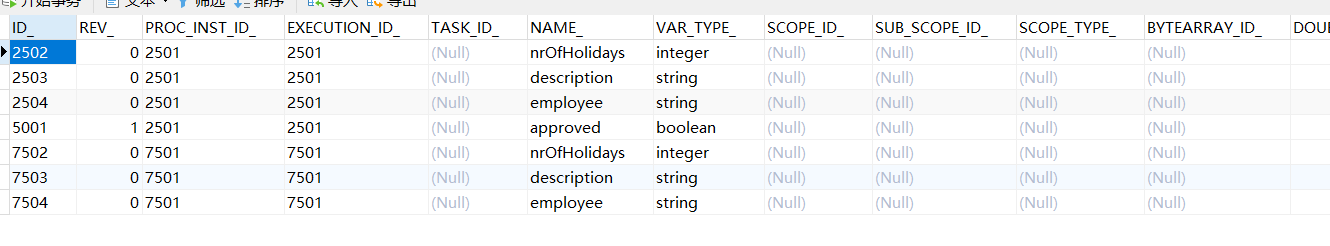

ACT_HI_VARINST 历史的流程运行中的变量信息：流程变量虽然在任务完成后在流程实例表中会删除，但是在历史表中还是会记录的

好了一个相对简单的流程处理涉及到的相关表结构内容就介绍完了
