【摘要】 下面我们自己编写I2C总线驱动,先看下内核的总线驱动怎么写的。 参考内核自带的适配器adapter,搜索配置文件 i2c-s3c2410.c 初始化函数i2c_adap_s3c_init看起 stat...

下面我们自己编写I2C总线驱动,先看下内核的总线驱动怎么写的。

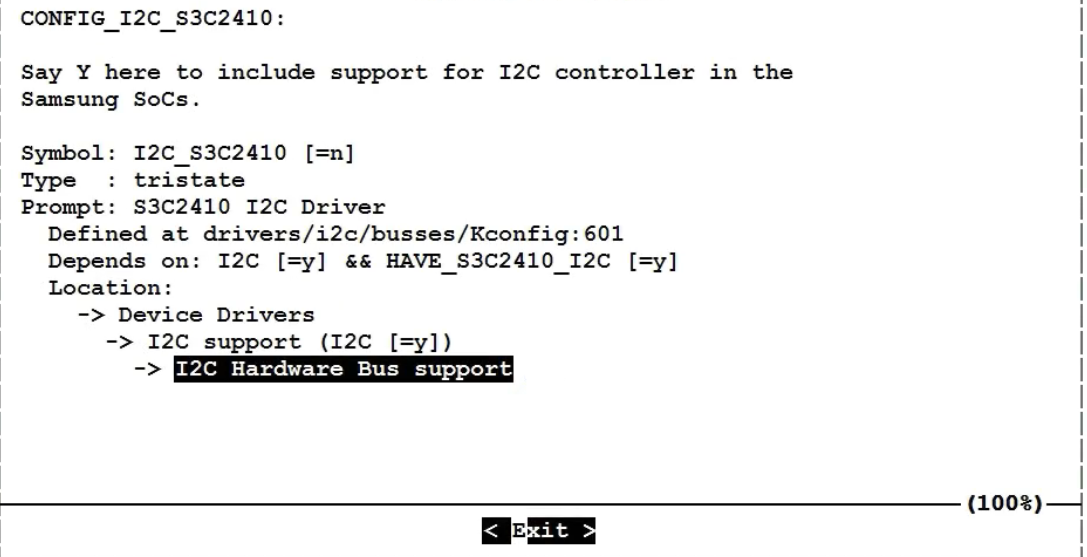

参考内核自带的适配器adapter,搜索配置文件
在这里插入图片描述
i2c-s3c2410.c
初始化函数i2c_adap_s3c_init看起

static int __init i2c_adap_s3c_init(void)
{
	return platform_driver_register(&s3c24xx_i2c_driver);
}



  • 1
  • 2
  • 3
  • 4

platform_driver_register

int platform_driver_register(struct platform_driver *drv)
{
	drv->driver.bus = &platform_bus_type;
	if (drv->probe)
		drv->driver.probe = platform_drv_probe;
	if (drv->remove)
		drv->driver.remove = platform_drv_remove;
	if (drv->shutdown)
		drv->driver.shutdown = platform_drv_shutdown;

	return driver_register(&drv->driver);
}



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12

s3c24xx_i2c_probe

static int s3c24xx_i2c_probe(struct platform_device *pdev)
{
	struct s3c24xx_i2c *i2c;
	struct s3c2410_platform_i2c *pdata = NULL;
	struct resource *res;
	int ret;
	........
	/*分配设置构造I2C adap*/
	strlcpy(i2c->adap.name, "s3c2410-i2c", sizeof(i2c->adap.name));
	i2c->adap.owner   = THIS_MODULE;
	i2c->adap.algo    = &s3c24xx_i2c_algorithm;
	i2c->adap.retries = 2;
	i2c->adap.class   = I2C_CLASS_HWMON | I2C_CLASS_SPD;
	i2c->tx_setup     = 50;
	........
	of_i2c_register_devices(&i2c->adap);//注册函数



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16

s3c24xx_i2c_algorithm

static const struct i2c_algorithm s3c24xx_i2c_algorithm = {
	.master_xfer		= s3c24xx_i2c_xfer,//重点!底层发送操作
	.functionality		= s3c24xx_i2c_func,//返回适配器支持的功能
};



  • 1
  • 2
  • 3
  • 4

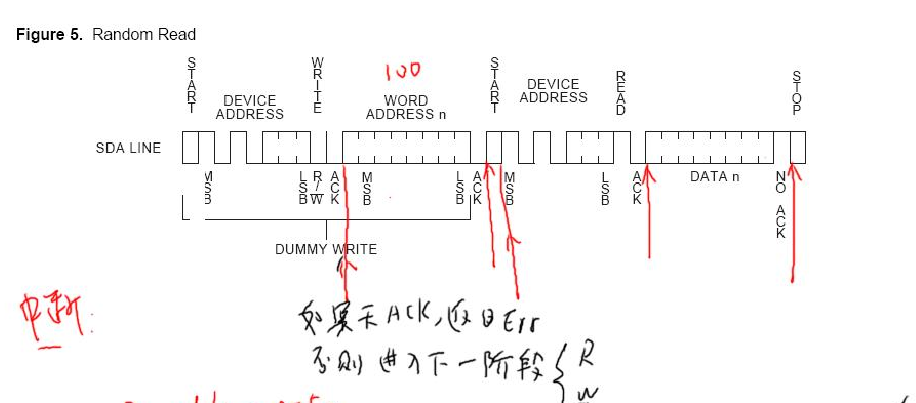

读写时序参考下图和裸机源码
在这里插入图片描述
源码如下:

#include <linux/kernel.h>
#include <linux/module.h>

#include <linux/i2c.h>
#include <linux/init.h>
#include <linux/time.h>
#include <linux/interrupt.h>
#include <linux/delay.h>
#include <linux/errno.h>
#include <linux/err.h>
#include <linux/platform_device.h>
#include <linux/pm_runtime.h>
#include <linux/clk.h>
#include <linux/cpufreq.h>
#include <linux/slab.h>
#include <linux/io.h>
#include <linux/of_i2c.h>
#include <linux/of_gpio.h>
#include <plat/gpio-cfg.h>
#include <mach/regs-gpio.h>

#include <asm/irq.h>

#include <plat/regs-iic.h>
#include <plat/iic.h>

//#define PRINTK printk  参考裸板程序
#define PRINTK(...)

enum s3c24xx_i2c_state {
	STATE_IDLE,
	STATE_START,
	STATE_READ,
	STATE_WRITE,
	STATE_STOP
};

struct s3c2440_i2c_regs {
	unsigned int iiccon;
	unsigned int iicstat;
	unsigned int iicadd;
	unsigned int iicds;
	unsigned int iiclc;
};

struct s3c2440_i2c_xfer_data {
	struct i2c_msg *msgs;
	int msn_num;//当前消息的数量
	int cur_msg;//当前传输的消息
	int cur_ptr;
	int state;
	int err;
	wait_queue_head_t wait;
};

static struct s3c2440_i2c_xfer_data s3c2440_i2c_xfer_data;


static struct s3c2440_i2c_regs *s3c2440_i2c_regs;


static void s3c2440_i2c_start(void)
{
	s3c2440_i2c_xfer_data.state = STATE_START;

	if (s3c2440_i2c_xfer_data.msgs->flags & I2C_M_RD) /* 读 */
	{
		s3c2440_i2c_regs->iicds		 = s3c2440_i2c_xfer_data.msgs->addr << 1;
		s3c2440_i2c_regs->iicstat 	 = 0xb0;	// 主机接收,启动
	}
	else /* 写 */
	{
		s3c2440_i2c_regs->iicds		 = s3c2440_i2c_xfer_data.msgs->addr << 1;
		s3c2440_i2c_regs->iicstat    = 0xf0; 		// 主机发送,启动
	}
}

static void s3c2440_i2c_stop(int err)
{
	s3c2440_i2c_xfer_data.state = STATE_STOP;
	s3c2440_i2c_xfer_data.err   = err;

	PRINTK("STATE_STOP, err = %d\n", err);


	if (s3c2440_i2c_xfer_data.msgs->flags & I2C_M_RD) /* 读 */
	{
		// 下面两行恢复I2C操作,发出P信号
		s3c2440_i2c_regs->iicstat = 0x90;
		s3c2440_i2c_regs->iiccon  = 0xaf;
		ndelay(50);  // 等待一段时间以便P信号已经发出
	}
	else /* 写 */
	{
		// 下面两行用来恢复I2C操作,发出P信号
		s3c2440_i2c_regs->iicstat = 0xd0;
		s3c2440_i2c_regs->iiccon  = 0xaf;
		ndelay(50);  // 等待一段时间以便P信号已经发出
	}

	/* 唤醒 */
	wake_up(&s3c2440_i2c_xfer_data.wait);

}

static int s3c2440_i2c_xfer(struct i2c_adapter *adap,
			struct i2c_msg *msgs, int num)
{
	unsigned long timeout;

	/* 把num个msg的I2C数据发送出去/读进来 */
	s3c2440_i2c_xfer_data.msgs    = msgs;
	s3c2440_i2c_xfer_data.msn_num = num;
	s3c2440_i2c_xfer_data.cur_msg = 0;
	s3c2440_i2c_xfer_data.cur_ptr = 0;
	s3c2440_i2c_xfer_data.err     = -ENODEV;

	s3c2440_i2c_start();

	/* 休眠 */
	timeout = wait_event_timeout(s3c2440_i2c_xfer_data.wait, (s3c2440_i2c_xfer_data.state == STATE_STOP), HZ * 5);
	if (0 == timeout)
	{
		printk("s3c2440_i2c_xfer time out\n");
		return -ETIMEDOUT;
	}
	else
	{
		return s3c2440_i2c_xfer_data.err;
	}
}

static u32 s3c2440_i2c_func(struct i2c_adapter *adap)
{
	return I2C_FUNC_I2C | I2C_FUNC_SMBUS_EMUL | I2C_FUNC_PROTOCOL_MANGLING;
}


static const struct i2c_algorithm s3c2440_i2c_algo = {
//	.smbus_xfer     = ,
	.master_xfer	= s3c2440_i2c_xfer,
	.functionality	= s3c2440_i2c_func,
};

/* 1. 分配/设置i2c_adapter
 */
static struct i2c_adapter s3c2440_i2c_adapter = {
 .name			 = "s3c2440_100ask",
 .algo			 = &s3c2440_i2c_algo,
 .owner 		 = THIS_MODULE,
};

static int isLastMsg(void)
{
	return (s3c2440_i2c_xfer_data.cur_msg == s3c2440_i2c_xfer_data.msn_num - 1);
}

static int isEndData(void)
{
	return (s3c2440_i2c_xfer_data.cur_ptr >= s3c2440_i2c_xfer_data.msgs->len);
}

static int isLastData(void)
{
	return (s3c2440_i2c_xfer_data.cur_ptr == s3c2440_i2c_xfer_data.msgs->len - 1);
}

static irqreturn_t s3c2440_i2c_xfer_irq(int irq, void *dev_id)
{
	unsigned int iicSt;
    iicSt  = s3c2440_i2c_regs->iicstat;

	if(iicSt & 0x8){ printk("Bus arbitration failed\n\r"); }

	switch (s3c2440_i2c_xfer_data.state)
	{
		case STATE_START : /* 发出S和设备地址后,产生中断 */
		{
			PRINTK("Start\n");
			/* 如果没有ACK, 返回错误 */
			if (iicSt & S3C2410_IICSTAT_LASTBIT)
			{
				s3c2440_i2c_stop(-ENODEV);
				break;
			}

			if (isLastMsg() && isEndData())
			{
				s3c2440_i2c_stop(0);
				break;
			}

			/* 不是最后一个消息,进入下一个状态 */
			if (s3c2440_i2c_xfer_data.msgs->flags & I2C_M_RD) /* 读 */
			{
				s3c2440_i2c_xfer_data.state = STATE_READ;
				goto next_read;
			}
			else
			{
				s3c2440_i2c_xfer_data.state = STATE_WRITE;
			}
		}

		case STATE_WRITE:
		{
			PRINTK("STATE_WRITE\n");
			/* 如果没有ACK, 返回错误 */
			if (iicSt & S3C2410_IICSTAT_LASTBIT)
			{
				s3c2440_i2c_stop(-ENODEV);
				break;
			}

			if (!isEndData())  /* 如果当前msg还有数据要发送 */
			{
				s3c2440_i2c_regs->iicds = s3c2440_i2c_xfer_data.msgs->buf[s3c2440_i2c_xfer_data.cur_ptr];
				s3c2440_i2c_xfer_data.cur_ptr++;

				// 将数据写入IICDS后,需要一段时间才能出现在SDA线上
				ndelay(50);

				s3c2440_i2c_regs->iiccon = 0xaf;		// 恢复I2C传输
				break;
			}
			else if (!isLastMsg())
			{
				/* 开始处理下一个消息 */
				s3c2440_i2c_xfer_data.msgs++;
				s3c2440_i2c_xfer_data.cur_msg++;
				s3c2440_i2c_xfer_data.cur_ptr = 0;
				s3c2440_i2c_xfer_data.state = STATE_START;
				/* 发出START信号和发出设备地址 */
				s3c2440_i2c_start();
				break;
			}
			else
			{
				/* 是最后一个消息的最后一个数据 */
				s3c2440_i2c_stop(0);
				break;
			}

			break;
		}

		case STATE_READ:
		{
			PRINTK("STATE_READ\n");
			/* 读出数据 */
			s3c2440_i2c_xfer_data.msgs->buf[s3c2440_i2c_xfer_data.cur_ptr] = s3c2440_i2c_regs->iicds;
			s3c2440_i2c_xfer_data.cur_ptr++;
next_read:
			if (!isEndData()) /* 如果数据没读写, 继续发起读操作 */
			{
				if (isLastData())  /* 如果即将读的数据是最后一个, 不发ack */
				{
					s3c2440_i2c_regs->iiccon = 0x2f;   // 恢复I2C传输,接收到下一数据时无ACK
				}
				else
				{
					s3c2440_i2c_regs->iiccon = 0xaf;   // 恢复I2C传输,接收到下一数据时发出ACK
				}
				break;
			}
			else if (!isLastMsg())
			{
				/* 开始处理下一个消息 */
				s3c2440_i2c_xfer_data.msgs++;
				s3c2440_i2c_xfer_data.cur_msg++;
				s3c2440_i2c_xfer_data.cur_ptr = 0;
				s3c2440_i2c_xfer_data.state = STATE_START;
				/* 发出START信号和发出设备地址 */
				s3c2440_i2c_start();
				break;
			}
			else
			{
				/* 是最后一个消息的最后一个数据 */
				s3c2440_i2c_stop(0);
				break;
			}
			break;
		}

		default: break;
	}

	/* 清中断 */
	s3c2440_i2c_regs->iiccon &= ~(S3C2410_IICCON_IRQPEND);

	return IRQ_HANDLED;
}


/*
 * I2C初始化
 */
static void s3c2440_i2c_init(void)
{
	struct clk *clk;

	clk = clk_get(NULL, "i2c");
	clk_enable(clk);

    // 选择引脚功能:GPE15:IICSDA, GPE14:IICSCL
    s3c_gpio_cfgpin(S3C2410_GPE(14), S3C2410_GPE14_IICSCL);
	s3c_gpio_cfgpin(S3C2410_GPE(15), S3C2410_GPE15_IICSDA);

    /* bit[7] = 1, 使能ACK
     * bit[6] = 0, IICCLK = PCLK/16
     * bit[5] = 1, 使能中断
     * bit[3:0] = 0xf, Tx clock = IICCLK/16
     * PCLK = 50MHz, IICCLK = 3.125MHz, Tx Clock = 0.195MHz
     */
    s3c2440_i2c_regs->iiccon = (1<<7) | (0<<6) | (1<<5) | (0xf);  // 0xaf

    s3c2440_i2c_regs->iicadd  = 0x10;     // S3C24xx slave address = [7:1]
    s3c2440_i2c_regs->iicstat = 0x10;     // I2C串行输出使能(Rx/Tx)
}

static int i2c_bus_s3c2440_init(void)
{
	/* 2. 硬件相关的设置 */
	s3c2440_i2c_regs = ioremap(0x54000000, sizeof(struct s3c2440_i2c_regs));

	s3c2440_i2c_init();

	request_irq(IRQ_IIC, s3c2440_i2c_xfer_irq, 0, "s3c2440-i2c", NULL);

	init_waitqueue_head(&s3c2440_i2c_xfer_data.wait);

	/* 3. 注册i2c_adapter */
	i2c_add_adapter(&s3c2440_i2c_adapter);

	return 0;
}

static void i2c_bus_s3c2440_exit(void)
{
	i2c_del_adapter(&s3c2440_i2c_adapter);
	free_irq(IRQ_IIC, NULL);
	iounmap(s3c2440_i2c_regs);
}

module_init(i2c_bus_s3c2440_init);
module_exit(i2c_bus_s3c2440_exit);
MODULE_LICENSE("GPL");



  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44
  • 45
  • 46
  • 47
  • 48
  • 49
  • 50
  • 51
  • 52
  • 53
  • 54
  • 55
  • 56
  • 57
  • 58
  • 59
  • 60
  • 61
  • 62
  • 63
  • 64
  • 65
  • 66
  • 67
  • 68
  • 69
  • 70
  • 71
  • 72
  • 73
  • 74
  • 75
  • 76
  • 77
  • 78
  • 79
  • 80
  • 81
  • 82
  • 83
  • 84
  • 85
  • 86
  • 87
  • 88
  • 89
  • 90
  • 91
  • 92
  • 93
  • 94
  • 95
  • 96
  • 97
  • 98
  • 99
  • 100
  • 101
  • 102
  • 103
  • 104
  • 105
  • 106
  • 107
  • 108
  • 109
  • 110
  • 111
  • 112
  • 113
  • 114
  • 115
  • 116
  • 117
  • 118
  • 119
  • 120
  • 121
  • 122
  • 123
  • 124
  • 125
  • 126
  • 127
  • 128
  • 129
  • 130
  • 131
  • 132
  • 133
  • 134
  • 135
  • 136
  • 137
  • 138
  • 139
  • 140
  • 141
  • 142
  • 143
  • 144
  • 145
  • 146
  • 147
  • 148
  • 149
  • 150
  • 151
  • 152
  • 153
  • 154
  • 155
  • 156
  • 157
  • 158
  • 159
  • 160
  • 161
  • 162
  • 163
  • 164
  • 165
  • 166
  • 167
  • 168
  • 169
  • 170
  • 171
  • 172
  • 173
  • 174
  • 175
  • 176
  • 177
  • 178
  • 179
  • 180
  • 181
  • 182
  • 183
  • 184
  • 185
  • 186
  • 187
  • 188
  • 189
  • 190
  • 191
  • 192
  • 193
  • 194
  • 195
  • 196
  • 197
  • 198
  • 199
  • 200
  • 201
  • 202
  • 203
  • 204
  • 205
  • 206
  • 207
  • 208
  • 209
  • 210
  • 211
  • 212
  • 213
  • 214
  • 215
  • 216
  • 217
  • 218
  • 219
  • 220
  • 221
  • 222
  • 223
  • 224
  • 225
  • 226
  • 227
  • 228
  • 229
  • 230
  • 231
  • 232
  • 233
  • 234
  • 235
  • 236
  • 237
  • 238
  • 239
  • 240
  • 241
  • 242
  • 243
  • 244
  • 245
  • 246
  • 247
  • 248
  • 249
  • 250
  • 251
  • 252
  • 253
  • 254
  • 255
  • 256
  • 257
  • 258
  • 259
  • 260
  • 261
  • 262
  • 263
  • 264
  • 265
  • 266
  • 267
  • 268
  • 269
  • 270
  • 271
  • 272
  • 273
  • 274
  • 275
  • 276
  • 277
  • 278
  • 279
  • 280
  • 281
  • 282
  • 283
  • 284
  • 285
  • 286
  • 287
  • 288
  • 289
  • 290
  • 291
  • 292
  • 293
  • 294
  • 295
  • 296
  • 297
  • 298
  • 299
  • 300
  • 301
  • 302
  • 303
  • 304
  • 305
  • 306
  • 307
  • 308
  • 309
  • 310
  • 311
  • 312
  • 313
  • 314
  • 315
  • 316
  • 317
  • 318
  • 319
  • 320
  • 321
  • 322
  • 323
  • 324
  • 325
  • 326
  • 327
  • 328
  • 329
  • 330
  • 331
  • 332
  • 333
  • 334
  • 335
  • 336
  • 337
  • 338
  • 339
  • 340
  • 341
  • 342
  • 343
  • 344
  • 345
  • 346
  • 347
  • 348

在这里插入图片描述
make uImage 编译内核,加载新内核后重新启动。

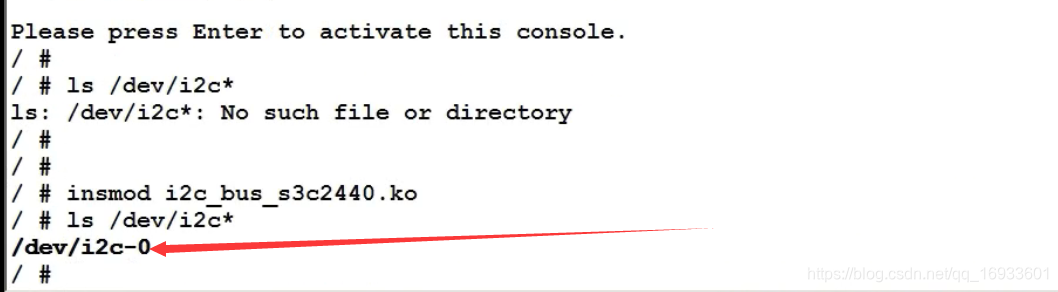

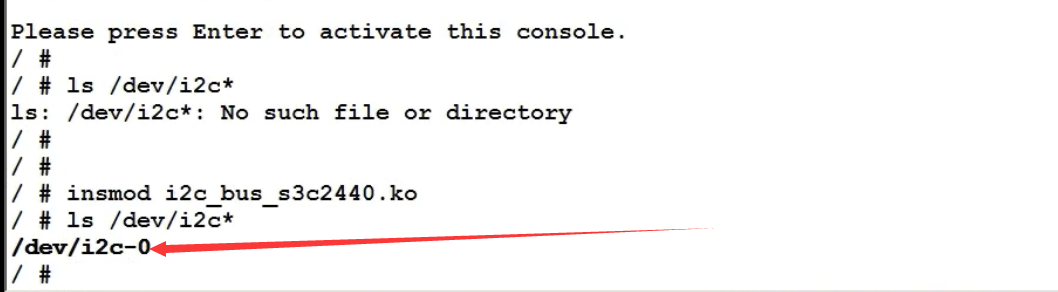

装载驱动成功
在这里插入图片描述
读写测试
在这里插入图片描述

文章来源: blog.csdn.net,作者:嵌入式与Linux那些事,版权归原作者所有,如需转载,请联系作者。

原文链接:blog.csdn.net/qq_16933601/article/details/103963865

【版权声明】本文为华为云社区用户转载文章,如果您发现本社区中有涉嫌抄袭的内容,欢迎发送邮件进行举报,并提供相关证据,一经查实,本社区将立刻删除涉嫌侵权内容,举报邮箱: cloudbbs@huaweicloud.com
  • 点赞
  • 收藏
  • 关注作者

评论(0

0/1000
抱歉,系统识别当前为高风险访问,暂不支持该操作

全部回复

上滑加载中

设置昵称

在此一键设置昵称,即可参与社区互动!

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。

*长度不超过10个汉字或20个英文字符,设置后3个月内不可修改。
