S3C2440移植uboot之支持NANDFLASH操作
上一节我们移植了uboot，S3C2440移植uboot之支持NORFLASH。这节我们继续移植，支持NANDFLASH。
移植Uboot其他文章链接：
S3C2440移植uboot之新建单板_时钟_SDRAM_串口
S3C2440移植uboot之支持烧写yaffs映像及制作补丁
编译报错
之前由于nand部分报错，直接注释了 u-boot-

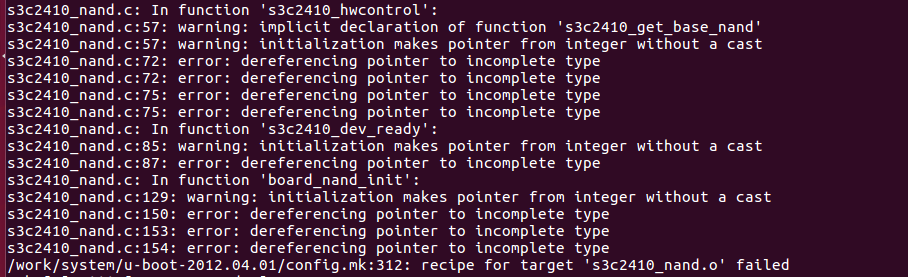

2012.04.01\include\configs\smdk2440.h 中的#define CONFIG_CMD_NAND。现在我们去掉注释，重新编译。报错如下
我们没有定义CONFIG_S3C2410导致的

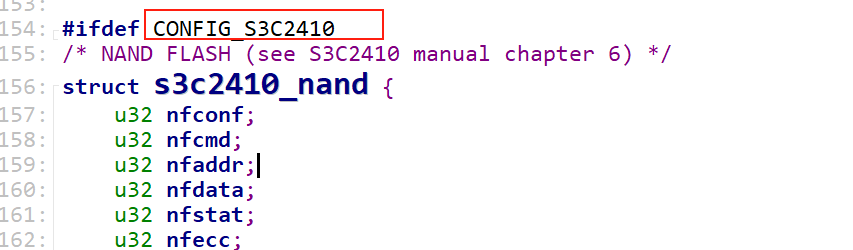

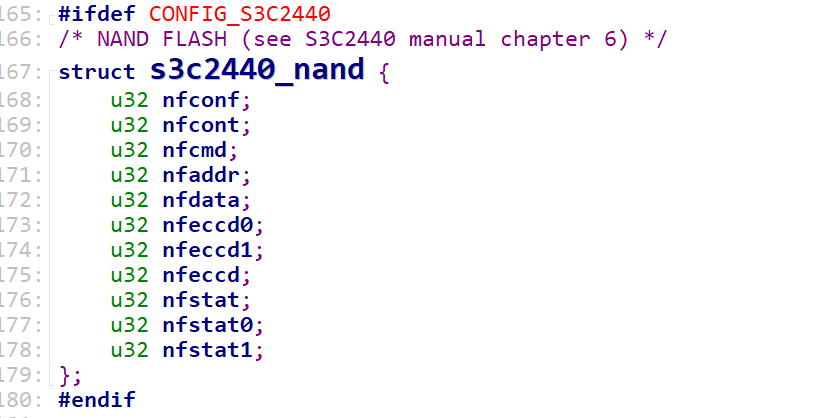

可以看到下面有2440的NAND结构体
拷贝s3c2410_nand.c，修改宏定义支持SC32440
所以我们可以拷贝一份s3c2410_nand.c给2440使用2410的NandFlash位于drivers/mtd/nand/s3c2410_nand.c,首先复制s3c2410_nand.c,改为s3c2440_nand.c,改Makefile,如下图所示:
在上一章分析过CONFIG_NAND_S3C2410宏,位于include/configs/smdk2440.h:
如上图所示,其中CONFIG_CMD_NAND宏:表示uboot是否支持nand,在上章里,我们把它屏蔽了,接下来便取消屏蔽CONFIG_CMD_NAND宏。
继续添加对CONFIG_NAND_S3C2440宏的支持,将:
#ifdef CONFIG_CMD_NAND
#define CONFIG_NAND_S3C2410
#define CONFIG_SYS_S3C2410_NAND_HWECC
#define CONFIG_SYS_MAX_NAND_DEVICE 1
#define CONFIG_SYS_NAND_BASE 0x4E000000
#endif
- 1
- 2
- 3
- 4
- 5
- 6
改为
#ifdef CONFIG_CMD_NAND
#ifdef CONFIG_S3C2410
#define CONFIG_NAND_S3C2410
#define CONFIG_SYS_S3C2410_NAND_HWECC
#else // CONFIG_S3C2440
#define CONFIG_NAND_S3C2440
#define CONFIG_SYS_S3C2440_NAND_HWECC
#endif
#define CONFIG_SYS_MAX_NAND_DEVICE 1
#define CONFIG_SYS_NAND_BASE 0x4E000000
#endif
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
由于smdk2410.h中定义的是CONFIG_S3C2410,而smdk2440.h中定义的是CONFIG_S3C2440,所以便会根据上面的#ifdef来动态定义宏
修改s3c2440_nand.c 中的NFCONF，NFCONT，支持S3C2440
往下看代码发现原来的NFCONF设置并不能匹配我们的2440
2440的NFCONF的15位是保留的
所以注释掉这部分代码
2410 NFCONF的其他位设置也不匹配我们的2440
2440NFCONF 时序参数设置
s3c2440_hwcontrol中使能选中
对照2440手册修改为支持2440的
修改为
/*2440的NAND时序设置*/
cfg = ((tacls-1)<<12)|((twrph0-1)<<8)|((twrph1-1)<<4);
nand_reg->nfcont=(1<<1)|(1<<0); // bit1:关闭片选(), bit0:开启nand flash 控制器
nand_reg->nfconf = (tacls<<12) | (twrph0<<8) | (twrph1<<4); //设置时序
writel(cfg, &nand_reg->nfconf);
/* 使能NAND Flash控制器, 初始化ECC, 禁止片选 */
writel((1<<4)|(1<<1)|(1<<0), &nand_reg->nfcont);
/* initialize nand_chip data structure */
nand->IO_ADDR_R= (void *)&nand_reg->nfdata;
nand->IO_ADDR_W = (void *)&nand_reg->nfdata;
nand->select_chip = s3c2440_select_chip; //设置CE ;
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
修改s3c2440_hwcontrol区分命令和地址
/*ctrl:表示做什么，选中芯片/取消选中，发命令还是发地址
* cmd :命令值或者地址值
*/
static void s3c2440_hwcontrol(struct mtd_info *mtd, int dat, unsigned int ctrl)
{
struct nand_chip *chip = mtd->priv;
struct s3c2440_nand *nand = s3c2440_get_base_nand(); //获取nand寄存器地址
if (ctrl & NAND_CLE)
// 传输的是命令
writeb(dat,&nand->nfcmd);
else if (ctrl & NAND_ALE)
// 传输的是地址
writeb(dat,&nand->nfaddr);
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
修改完成
添加选中芯片函数
修改选中芯片函数
nand->select_chip = NULL; //设置CE ;
- 1
改为
nand->select_chip = s3c2440_select_chip; //设置CE ;
- 1
选中芯片函数如下
static void s3c2440_select_chip(struct mtd_info *mtd, int chipnr)
{
struct s3c2440_nand *nand = s3c2440_get_base_nand();
switch (chipnr) {
case -1:
/*取消选中*/
nand->nfcont |=(1<<1);
break;
case 0:
/*选中*/
nand->nfcont &=~(1<<1);
break;
default:
BUG();
}
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
编译烧写
如下图所示,可以看到已支持Nand Flash:
试验nand是否能读写:
nand erase 0 2000 //擦除
mw.b 30000000 0x55 2000 //向30000000 写入0x55，长度为2000
nand write 30000000 0 2000 //将0x55写入nand,
nand dump 0 2000 //打印
- 1
- 2
- 3
- 4
如下图所示, 可以看到读写nand都没问题
下一节S3C2440移植uboot之支持DM9000我们将移植DM9000网卡程序。
