简 介： 这里使用高斯计对于电机内部磁场进行了测量，磁场数据证明了， 电机内部的磁力线都是经由转子磁芯传递， 所以在转子外部的线圈并没有产生很大的安培力。

关键词： DC，Motor

• How does a Capacitor or Condenser work? What is a Capacitor(Difference Types!)
• Fire generator on transistor 2SC2078
• Fabriquer un CIRCUIT IMPRIME TRANSPARENT ! [ENG Sub]
• DC motor， How it works ?

§01 为什么测量？

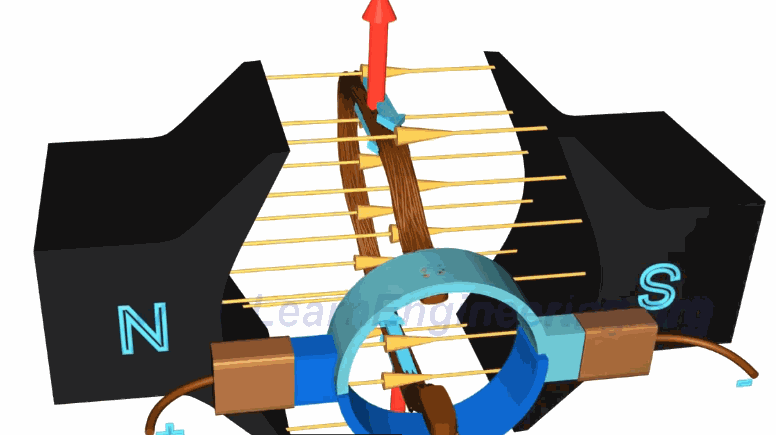

  在 怎么解释三线圈直流电机工作原理更好？ 中 对于直流有刷电机转子受力进行分析。

  主要结论是：电机转子力矩主要是由定子磁铁边缘 与转子表面磁场的作用力。 转子上的线圈并不是转子转矩的主要贡献部分。

  这是继博文有些原理，讲着讲着自己也就相信了 之后 阐述对于有刷直流电机运动原理更加贴合实际的描述。

  但是上述改变需要基于一个事实需要澄清， 那就是电机内部转子表面和 线圈缝槽内的磁场究竟有多大？ 由此才能够证明前面给转子运动力矩届时是符合实际的。。

  反之，如果转子表面和线圈磁缝中的磁场强度相差不大， 那么原来基于安培力的解释也是非常精确的。

  下面对手边的直流有刷电机拆卸， 测量其中转子表面和内部的磁场。

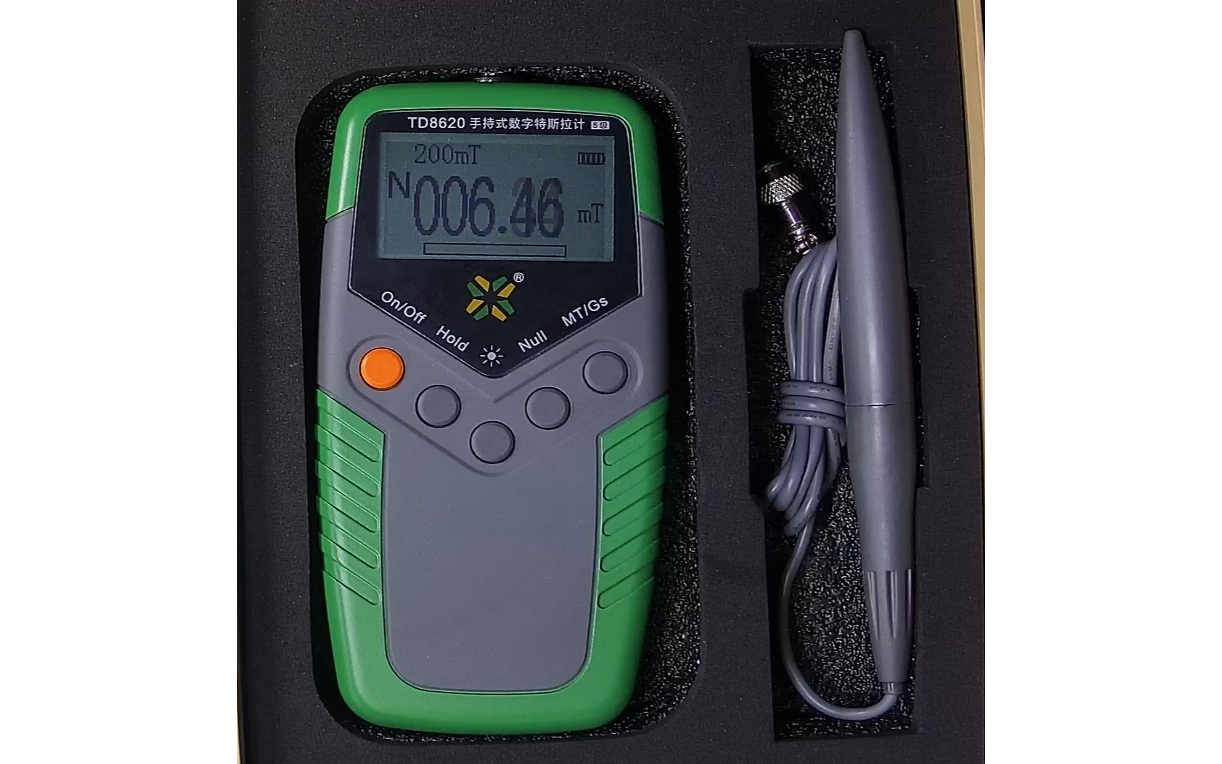

  测量工具使用TD8620高斯计进行测量。

§02 拆卸电机

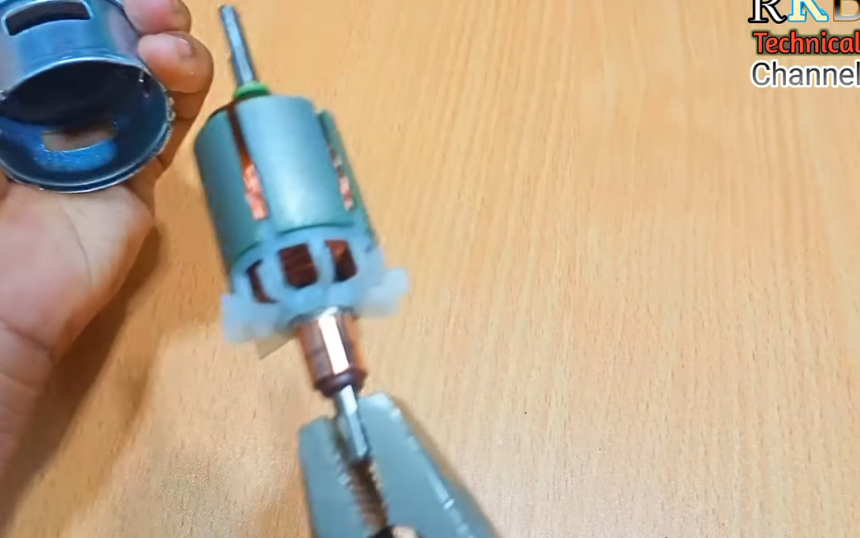

  使用宽口钳对电机后面固定铁壳用力掰开， 便可以将电机后盖打开。 这个过程需要耐心和力气。

  待到所有固定边缘都撬开之后， 便可以将电机后盖、转子拉出来。

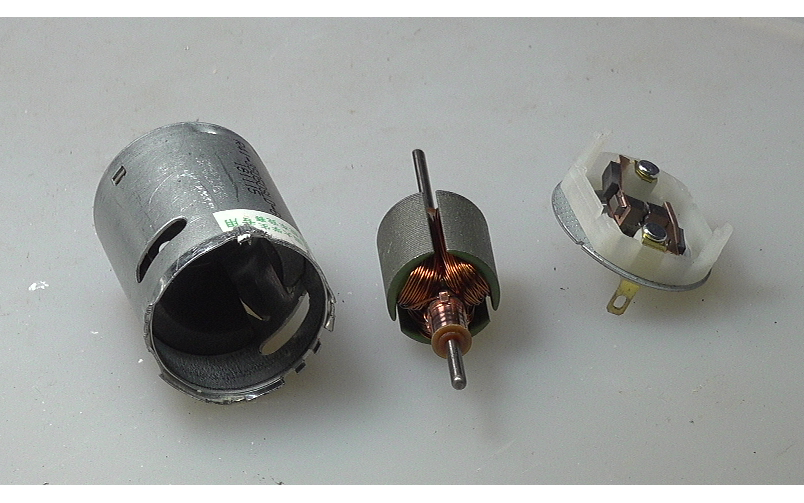

  这是电机的组成，从左到右分别是： 外壳和永磁定子、 转子、换流电刷和后盖。

  由于需要测量转子内部的磁场，所以需要将转子上的线圈去掉。

-

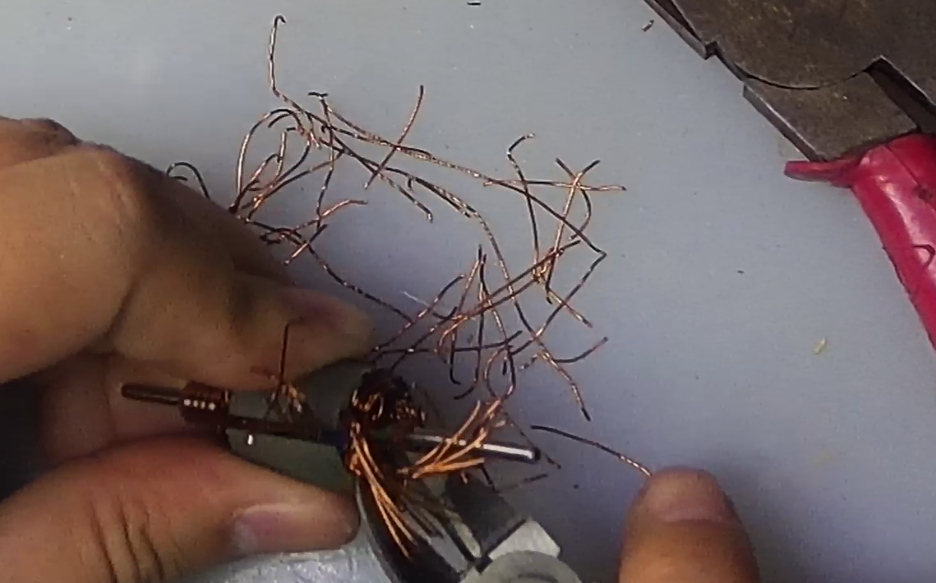

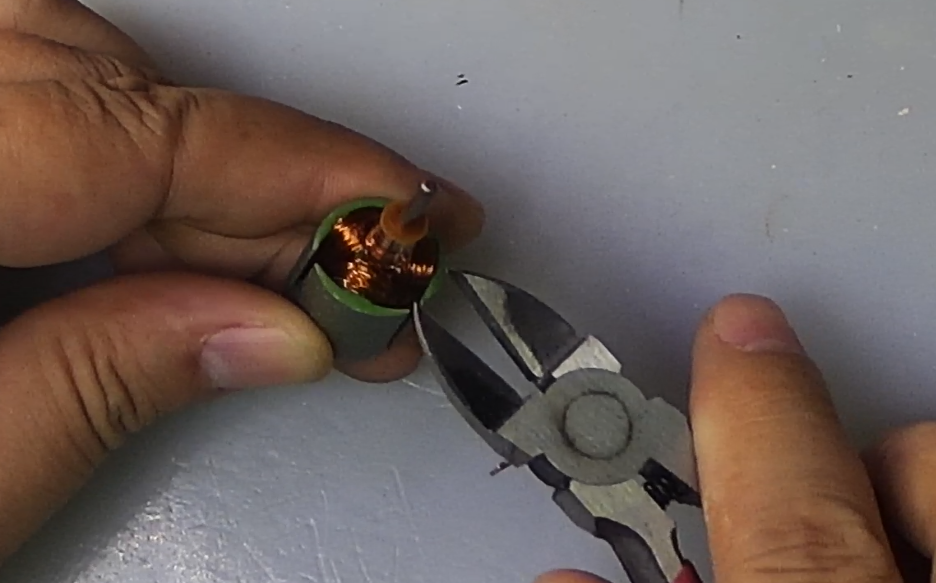

  使用斜口钳在转子两端，将所有线圈都剪断， 然后在使用宽口钳将线圈抽出， 便可以彻底清除转子线圈了。

-

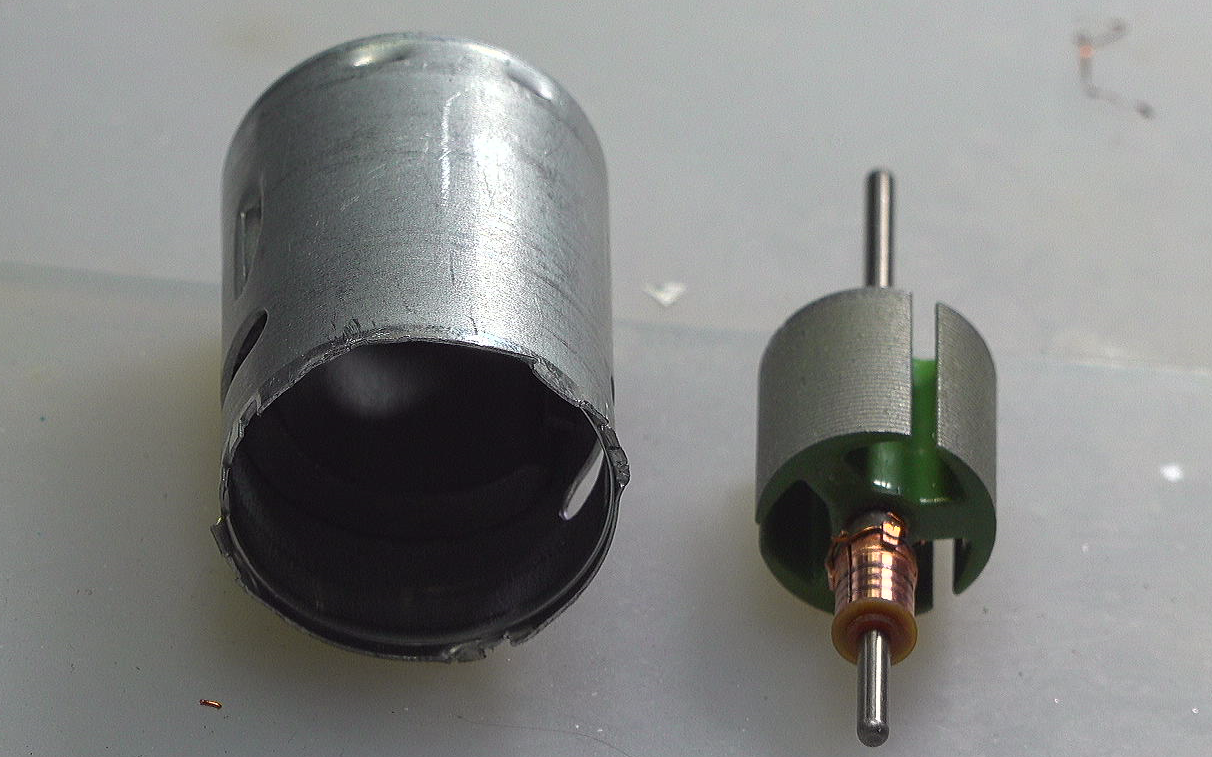

  这是有待测量的定子和转子。

§03 测量磁场

  首先，使用高斯计测量定子磁铁表面磁场强度。 在磁铁表面大约为1100高斯。 在两个定子磁铁边缘之间磁场强度大约300高斯， 这说明定子边缘处的磁场方向发生了很大的变化。

  为了测量转子对于磁场的影响， 下面将转子重新插入定子中间去。

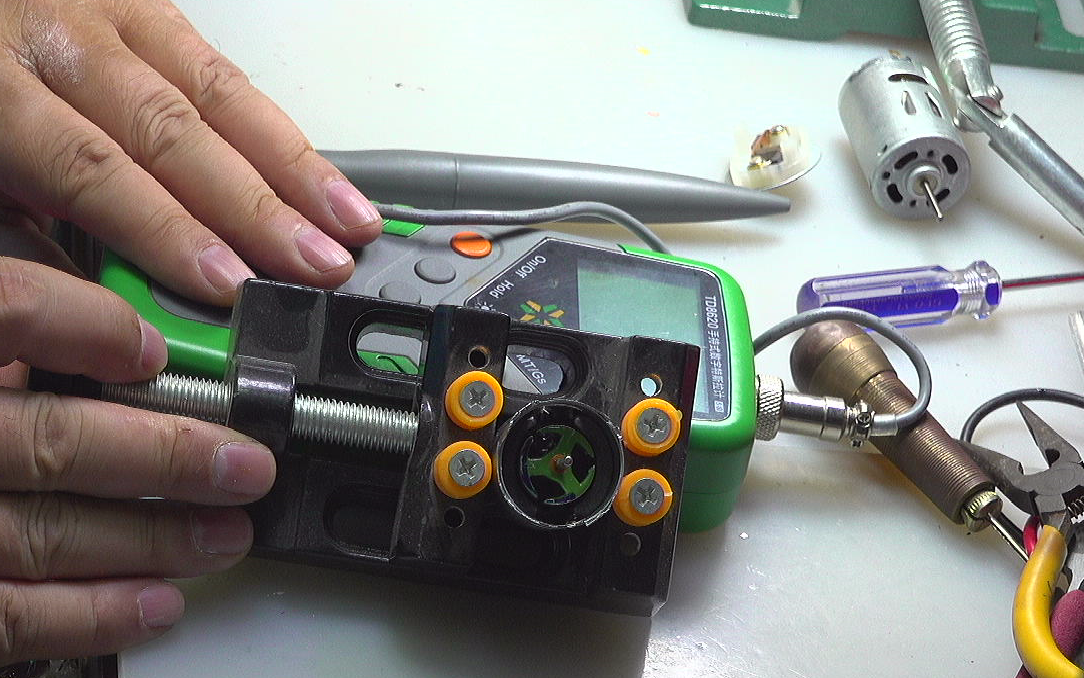

  下面是激动人心的时候， 使用高斯计测量转子线圈槽缝中的磁场强度。 可以看到磁缝中的磁场强度只有小于100高斯。 这比正常定子磁铁表面的磁场强度小了10倍。

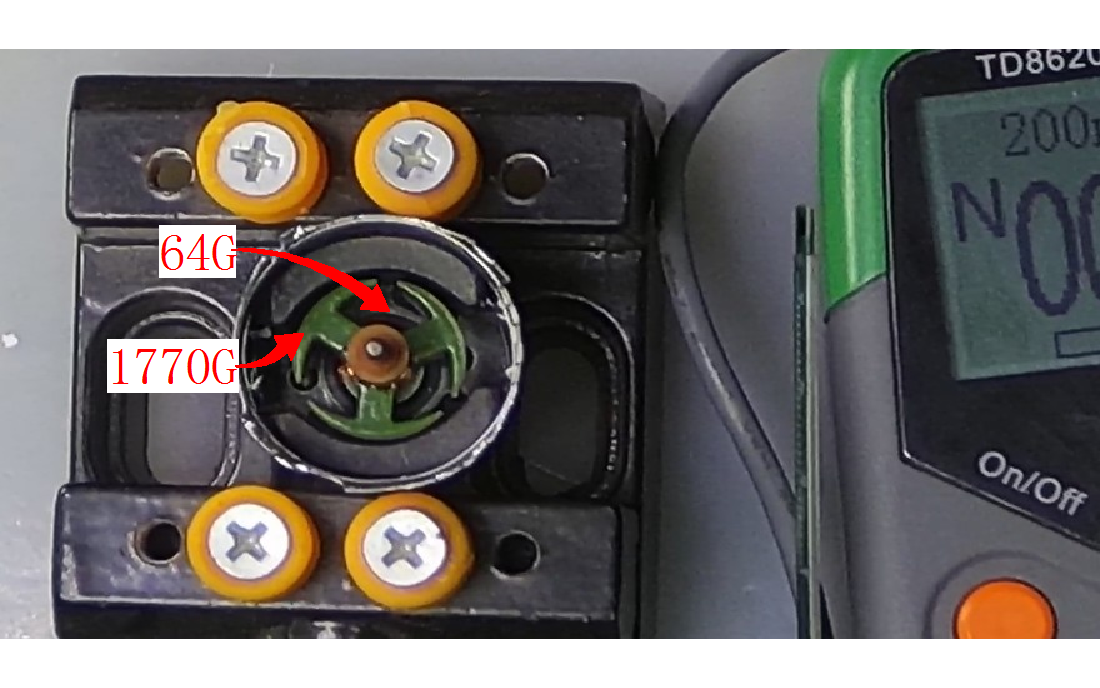

  这是给出了在电机内典型部分的磁场强度。 可以看到转子线圈槽缝中基本上没有磁场。 由此可以证明线圈上的安培力很小， 对于转子转矩贡献很小。 在定子磁铁边缘处的磁场很大， 这里产生了转子旋转的主要转矩。

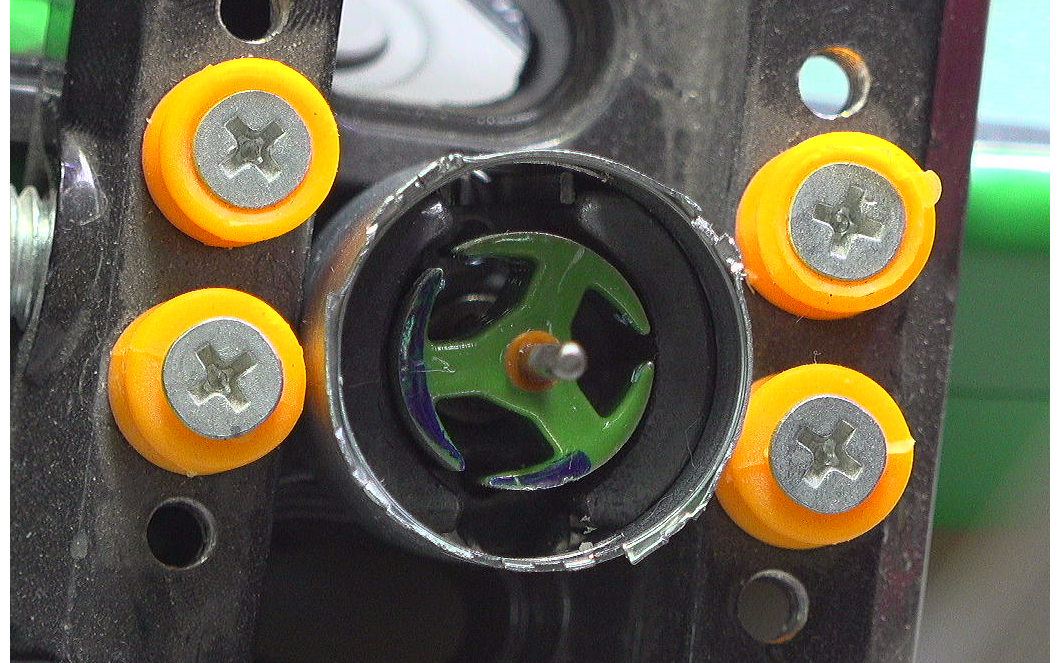

  由于转子与定子间的缝隙很小， 高斯计探头很难测量缝隙中的磁场大小和方向。 不过这里的磁场作用力都是朝向转子轴， 所以不会产生力矩。

※ 测量总结 ※

  这里使用高斯计对于电机内部磁场进行了测量，磁场数据证明了， 电机内部的磁力线都是经由转子磁芯传递， 所以在转子外部的线圈并没有产生很大的安培力。

  这也说明，改变传统对直流电机力矩的解释是需要的。

  有的时候，小时候听到的解释， 听着听着我们就信以为真了。 当我们长大了， 又丢掉了好奇心， 世界中的奇妙事情就被我们错过了很多。
