简 介： 原以为rpitx这个利用Raspberry GPIO发送射频信号的原理，应该应用到方波的高次谐波。现在看起来似乎树莓派的GPIO利用内部的高速PLL 可以产生射频信号。这是一个开始，也许之后通过实际测试才能够得到正确的答案。

关键词： rpitx，SDR

§01 RPITX电台

  今天在 西瓜视频 上看到：如何用树莓派打一个小电台 视频，UP主给出了自己利用手边的树莓派操作 F50EO/RPITX 软件无线电的经历。

为了后面能够测试，也在TB上 R820T2+RTL2832U软体无线电DVB-T+DAB+FM+SDR USB DONGLE 购置了SDR。树莓派自己手边是另外有一台的。

1.1 关于rpitx

  初步看到视频中介绍到利用树莓派中的MCU的IO管脚可以输出从 $5kHz$ 到 $1.5GHz$ 这么大范围的调制信号，所以感到其中应该使用到了IO口输出信号的谐波信号。

  在 github中的 F5OEO/rpitx 里面给出了rpitx的介绍，该rpitx是用于教育目的对软件无线电进行介绍的开源项目，利用树莓派产生通用无线传送频率信号（5kHz ~ 1.5GHz），这是 rpitx论坛链接 ，对其进行浏览看是否能够获得 rpitx 的基本工作原理。

1.1.1 无线频谱发送图片

  在github网页中给出了大量的演示示例，其中一个比较有趣的就是利用rpitx发送调制由图像信息的调频信号。之所以对这个实验感兴趣，是因为这种方式早年在MIT访学期间看到他们课堂中演示过这个实验，后来我也将它搬到自己的信号与系统课堂中，并留作作业。详细参见 耳朵听图像 。

1.2 rpitx基本原理

  原本是会议rpitx这么大范围的输出信号，特别是通过GPIO输出，是否利用的对应的谐波信号。但从现在所看到的资料中，并没有人怀疑这个事情。 也就是IO管脚输出的就是434MHz的高频信号。

  在 tune.cpp 中的源程序代码也可以看到出是直接进行设置的。

		generalgpio gengpio;
		gengpio.setpulloff(4);
		padgpio pad;
		pad.setlevel(7);
		clkgpio *clk=new clkgpio;
		clk->SetAdvancedPllMode(true);
		if(ppm!=1000)	//ppm is set else use ntp
			clk->Setppm(ppm);
		clk->SetCenterFrequency(SetFrequency,10);
		clk->SetFrequency(000);
		clk->enableclk(4);






1

2

3

4

5

6

7

8

9

10

11


  在 Appliation Note on rpitx 中也提到在GPIO输出的对称方波的情况。在输出高频信号中包含有很多奇次谐波分量。

1.3 rpitx应用

1.4 遥控电扇

  Hacking My Ceiling Fans Wireless Remote with a USB TV Tuner 给出了利用 rpitx控制自己家居中的电扇上的灯的示例。

※ 总  结 ※

  原以为rpitx这个利用Raspberry GPIO发送射频信号的原理，应该应用到方波的高次谐波。现在看起来似乎树莓派的GPIO利用内部的高速PLL 可以产生射频信号。这是一个开始，也许之后通过实际测试才能够得到正确的答案。

■ 相关文献链接:

• 西瓜视频 上看到：如何用树莓派打一个小电台
• F50EO/RPITX
• R820T2+RTL2832U软体无线电DVB-T+DAB+FM+SDR USB DONGLE
• rpitx论坛链接
• 耳朵听图像
• tune.cpp
• Appliation Note on rpitx
• Hacking My Ceiling Fans Wireless Remote with a USB TV Tuner

● 相关图表链接:

• 图1.1 测试RPITX过程

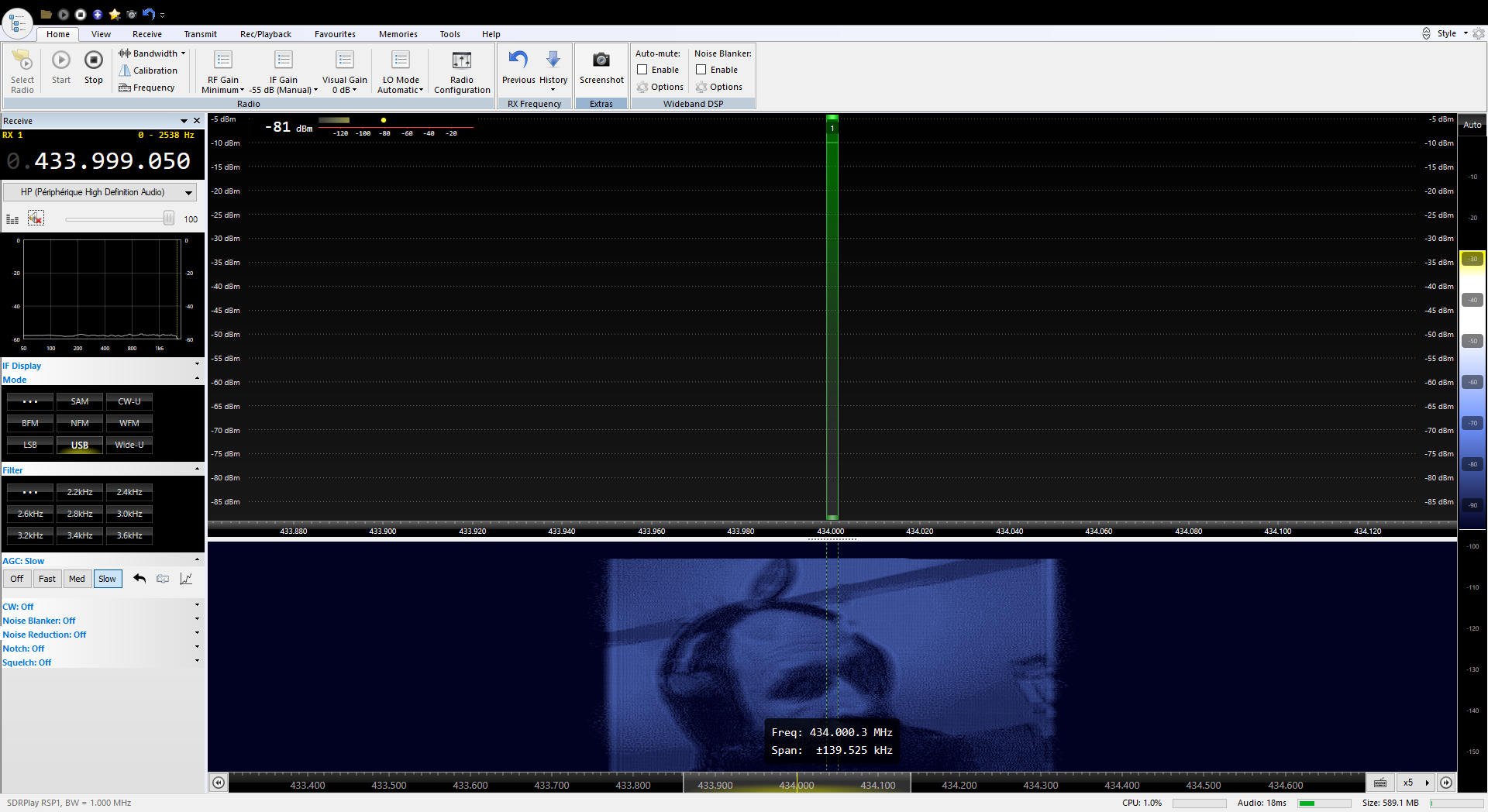

• 图1.1.1 利用无线频谱发送图片

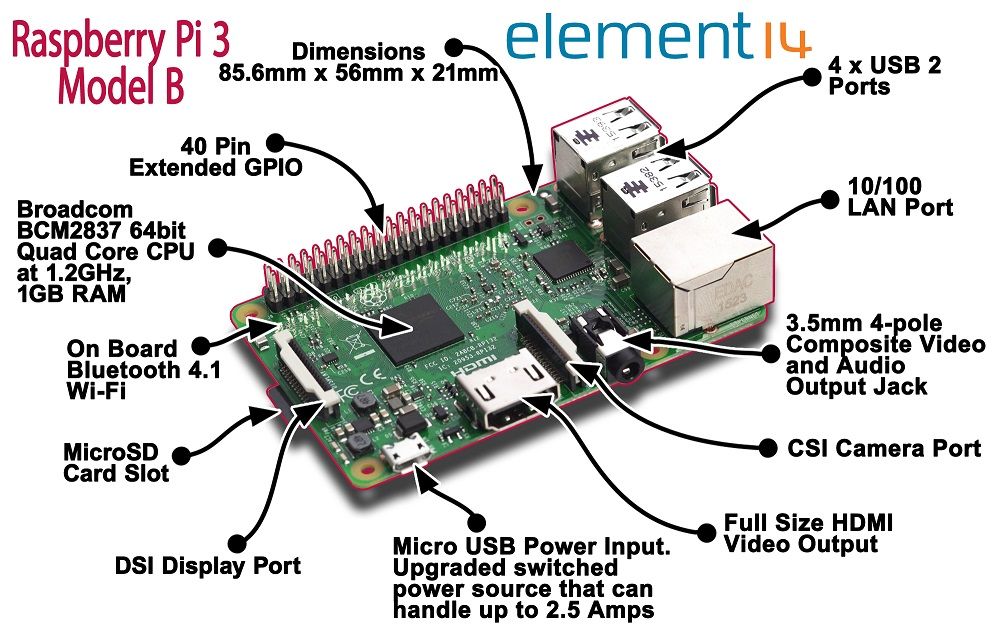

• 图1.2.1 Raspberry ##端口定义

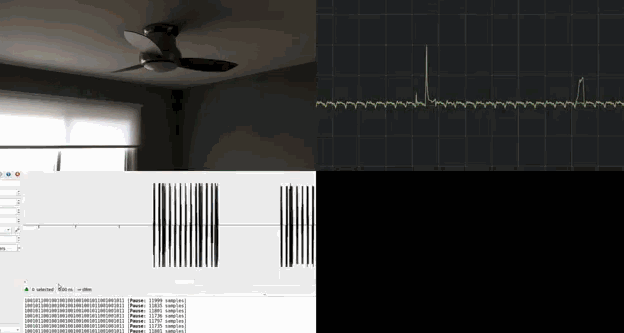

• 图1.4.1 利用rpitx控制屋顶电扇
