详细解析Activiti Modeler！工作流建模组件的使用说明
【摘要】 本篇文章对工作流Activiti中的建模组件Activiti Modeler的使用进行的详细的说明。Activiti Modeler主要负责对工作流的流程模型进行操作，包括编辑流程模型，导入流程模型，转换流程定义到流程模型，流程模型部署到Activiti的流程引擎。通过这篇文章的学习，可以帮助我们熟练的学会使用工作流建模组件Activiti Modeler。
Activiti Modeler简介
- Activiti Modeler是一个BPMN web建模组件,是Activiti Explorer web应用的一部分
- Activiti Modeler的目标是支持所有BPMN元素和Activiti引擎支持的扩展
- 当运行Activiti Explorer使用默认配置时,模型工作台中会有一个示例流程:
编辑模型
- 点击模型工作区的编辑按钮,打开Modeler
- 屏幕左侧是BPMN元素工具面板,也可以使用Activiti的扩展组件,可以在需要时把新元素拖拽到画布中
- 屏幕右侧是选中的元素和属性
- 示例:
- 选中了一个用户任务,可以填写用户任务的属性:比如分配,表单属性和持续时间
- 点击屏幕右上方的关闭按钮就可以返回Activiti Exporer
导入模型
- 可以把模型导入到模型工作台中,然后就可以在Activiti Modeler中进行编辑
- 点击导入按钮,选择 .bpmn或 .bpmn20.xml文件
- ==注意:== BPMN XML文件必须包含BPMN DI坐标信息
流程定义转换成模型
- 发布的流程定义可以转换成模型,然后就可以在Activiti Modeler中编辑
- 注意流程定义必须包含BPMN DI坐标信息
模型导出成BPMN XML
- 模型工作区中的模型可以导出成BPMN XML文件

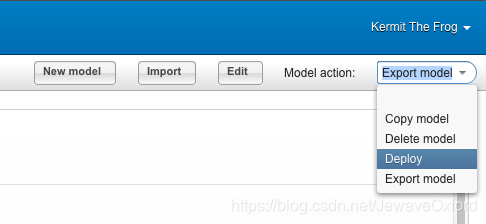

- 选择模型操作选项中的导出选项
模型部署到Activiti引擎
- 在模型中设置好所有运行所需的属性之后,就可以发布到Activiti引擎中
- 选择模型操作选项中的发布选项
