2.2 👉 C4.5算法

C4.5决策树算法的核心原理是基于==增益率==(gain ratio)筛选最优划分属性，相当于对信息增益进行关于属性 $a$粒度——即可取值数目的启发式加权，以避免信息增益偏好可能带来的不利影响：

$${a_*=\underset{a\in A}{\mathrm{arg}\max}\,\,Gain\_ratio\left( \boldsymbol{X}, a \right) }$$

信息增益率定义为：

$$Gain\_ratio\left( \boldsymbol{X}, a \right) =\frac{Gain\left( \boldsymbol{X}, a \right)}{IV\left( a \right)}$$

其中属性固有值(intrinsic value)

$$IV\left( a \right) =-\sum_{v=1}^V{\frac{\left| \boldsymbol{X}^v \right|}{\left| \boldsymbol{X} \right|}\log _2\frac{\left| \boldsymbol{X}^v \right|}{\left| \boldsymbol{X} \right|}}$$

2.3 👉 CART算法

CART决策树算法的核心原理是基于==基尼系数==(Gini index)筛选最优划分属性

$${a_*=\underset{a\in A}{\mathrm{arg}\max}\,\,Gini\_index\left( \boldsymbol{X}, a \right) }$$

基尼系数定义为

$$Gini\_index\left( \boldsymbol{X}, a \right) =\sum_{v=1}^V{\frac{\left| \boldsymbol{X}^v \right|}{\left| \boldsymbol{X} \right|}Gini\left( \boldsymbol{X}^v \right)}$$

其中基尼值

$$Gini\left( \boldsymbol{X}^v \right) =\sum_{k=1}^{\left| \mathcal{Y} \right|}{\sum_{k'\ne k}{p_kp_{k'}}}=1-\sum_{k=1}^{\left| \mathcal{Y} \right|}{p_{k}^{2}}$$

3 🌲Python实现ID3决策树算法

3.1 🍉架构设计

主要分为两个模块：==决策树生成模块==和==决策树绘制模块==，便于将机器学习算法逻辑和绘制分离，便于维护。

为实现决策树生成模块，可以预定义==一般树模块==并设计接口，决策树由一般树派生，实现面向接口编程。

树中的节点再定义一个类来封装。

# 树节点
class TreeNode:...
# 树
class Tree(ABC):...
# 绘制树
class PlotTree(ABC):...
# 决策树节点
class DTreeNode(TreeNode):...
# 决策树
class DT(Tree):...
# 绘制决策树
class PlotDT(PlotTree):...

3.2 🍉信息熵与信息增益计算

计算信息熵

'''
* @breif: 获得样本集的信息熵
* @param[in]: data -> 样本集, required: 最后一列为标签列
* @retval: 信息熵
'''
def __getEntory(self, data: DataFrame) -> float:
    ent, label = 0, data.iloc[:, -1]
    for i in list(label.value_counts().index):
        pk = label.value_counts()[i] / label.index.size
        ent = ent - pk * np.log2(pk)
    return ent

计算信息增益

'''
* @breif: ID3决策树划分准则——信息增益
* @param[in]: data -> 样本集, required: 最后一列为标签列
* @param[in]: A -> 样本属性与可取属性值字典
* @retval: 最优划分属性, 连续属性最佳离散分位点(如果该属性是连续属性)
'''
def getAttrByInfoGain(self, data: DataFrame, A: dict):
# 信息增益, 最优划分属性, 连续属性最佳离散分位点
gainInfo, bestA, bestIndex = -9999, None, None
for attr, attrValDict in A.items():
    tempGainInfo = self.__getEntory(data)
    # 若是离散属性
    if not attrValDict['isContinuous']:
        for attrVal in attrValDict['val']:
            subSet = self.__getSubsetByAttr(attr, attrVal, data)
            tempGainInfo = tempGainInfo - self.__getEntory(
                subSet) * subSet.index.size / data.index.size
    # 若是连续属性
    else:...

    if tempGainInfo > gainInfo:
        gainInfo = tempGainInfo
        bestA = attr
        bestIndex = tempBestIndex if attrValDict[
            'isContinuous'] else None
return bestA, bestIndex

为便于展示代码逻辑，未贴出连续属性的情况。

3.3 🍉生成决策树

样本数据集：

编号,色泽,根蒂,敲声,纹理,脐部,触感,密度,含糖率,好瓜
1,青绿,蜷缩,浊响,清晰,凹陷,硬滑,0.697,0.46,是
2,乌黑,蜷缩,沉闷,清晰,凹陷,硬滑,0.774,0.376,是
3,乌黑,蜷缩,浊响,清晰,凹陷,硬滑,0.634,0.264,是
4,青绿,蜷缩,沉闷,清晰,凹陷,硬滑,0.608,0.318,是
5,浅白,蜷缩,浊响,清晰,凹陷,硬滑,0.556,0.215,是
6,青绿,稍蜷,浊响,清晰,稍凹,软粘,0.403,0.237,是
7,乌黑,稍蜷,浊响,稍糊,稍凹,软粘,0.481,0.149,是
8,乌黑,稍蜷,浊响,清晰,稍凹,硬滑,0.437,0.211,是
9,乌黑,稍蜷,沉闷,稍糊,稍凹,硬滑,0.666,0.091,否
10,青绿,硬挺,清脆,清晰,平坦,软粘,0.243,0.267,否
11,浅白,硬挺,清脆,模糊,平坦,硬滑,0.245,0.057,否
12,浅白,蜷缩,浊响,模糊,平坦,软粘,0.343,0.099,否
13,青绿,稍蜷,浊响,稍糊,凹陷,硬滑,0.639,0.161,否
14,浅白,稍蜷,沉闷,稍糊,凹陷,硬滑,0.657,0.198,否
15,乌黑,稍蜷,浊响,清晰,稍凹,软粘,0.36,0.37,否
16,浅白,蜷缩,浊响,模糊,平坦,硬滑,0.593,0.042,否
17,青绿,蜷缩,沉闷,稍糊,稍凹,硬滑,0.719,0.103,否

规定样本数据集用dataFrame格式存取，给出生成决策树的接口：

'''
    * @breif: 生成决策树
    * @param[in]: data -> 样本数据集矩阵, required: 最后一列为标签列
    * @param[in]: A -> 样本属性与可取属性值字典
    * @param[in]: depth -> 生成节点的深度
    * @param[in]: func -> 最优属性划分函数
    * @param[in]: parent -> 父节点对象
    * @retval: 完整决策树
    '''
    def generateTree(self, data: DataFrame, A: dict,
    depth: int, func, parent=None):

这里func是函数指针，到时传入信息增益计算函数即可。

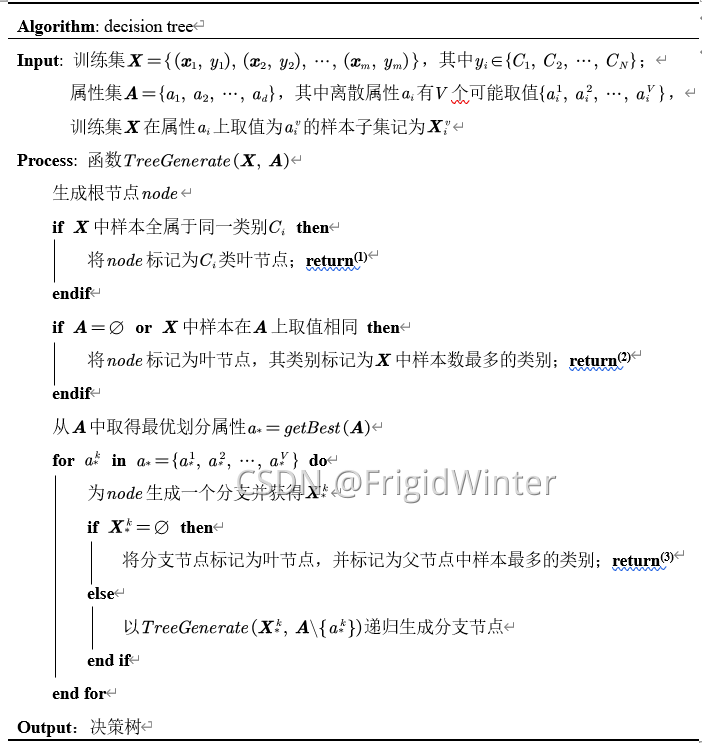

按照第一节的算法流程一步步实现：

生成节点：

 # 生成节点
 root = DTreeNode()
 root.parent = parent
 root.depth = depth

递归返回情形

 # 样本全属于同一类别C，则将当前节点标记为C类叶节点
if data.iloc[:, -1].nunique() == 1:
    return root

# A = ∅，则将当前节点标记为样本数最多的类叶节点
if len(A) == 0:
    return root

获得最优划分属性并递归生成

# 获得最优划分属性
root.a, root.isContinuous = func(data, A)

# 遍历最优划分属性的可取属性值
if not root.isContinuous:
    for a in A[root.a]['val']:
        # 获得取值为a的样本子集
        subData = self.__getSubsetByAttr(root.a, a, data)
        if subData.empty:
            child = self.__setChildLeafNode(root, root.label, a)
        else:
            _A = A.copy()
            _A.pop(root.a)  # 移除该属性
            child = self.generateTree(subData, _A, root.depth + 1, func, parent=root)
                    child.aVal = a
                    root.child.append(child)

这里为了不至于混淆，仍没把连续属性的处理粘贴出来，但实际上需要分开处理。

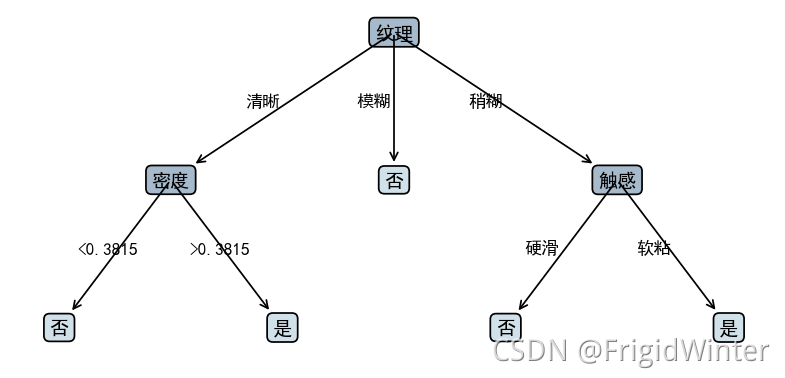

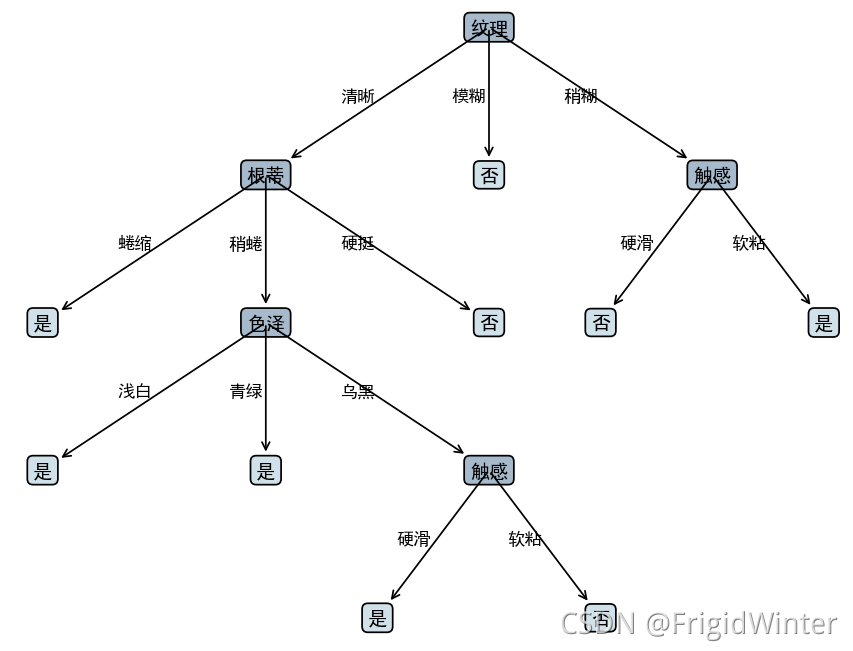

3.4 🍉决策树可视化

决策树可视化的逻辑很简单，这里不赘述，直接看代码，都给出了注释。

class PlotDT(PlotTree):
    def __init__(self, hide=False, graphSize=10) -> None:
        super().__init__(hide=hide, graphSize=graphSize)

    '''
    * @breif: 绘制决策树
    * @param[in]: tree -> 决策树根节点
    * @retval: None
    '''
    def plotTree(self, tree):
        tree.pos = (0, self.graphSize - 1)  # 指定根节点位置
        self.creatPlot(tree)
        plt.show()

    '''
    * @breif: 创建决策树视图
    * @param[in]: tree -> 决策树根节点
    * @retval: None
    '''
    def creatPlot(self, tree):
        deltaX, deltaY = 3, 4  # 绘图时节点的X, Y偏置量
        if tree.child:
            num = len(tree.child)
            # 指定子节点起始位置
            startPos = (tree.pos[0] - num // 2 * deltaX,
                        tree.pos[1] - deltaY) if num % 2 == 1 else (
                            tree.pos[0] - (num // 2 - 0.5) * deltaX,
                            tree.pos[1] - deltaY)
            self.__poltNode(tree, tree.a, self.branchNodeStyle)
            for i in range(num):
                tree.child[i].pos = (startPos[0] + i * deltaX, startPos[1])
                self.creatPlot(tree.child[i])
        else:
            self.__poltNode(tree, tree.label, self.leafNodeStyle)

    '''
    * @breif: 绘制决策树节点
    * @param[in]: node -> 节点对象
    * @param[in]: nodeText -> 节点文本
    * @param[in]: nodeType -> 节点类型
    * @retval: None
    '''
    def __poltNode(self, node, nodeText, nodeType) -> None:
        if node.parent:
            self.plotNode(nodeText, node.pos, node.parent.pos, nodeType)
            midPos = ((node.parent.pos[0] + node.pos[0]) / 2 - 0.5,
                      (node.parent.pos[1] + node.pos[1]) / 2)
            self.plotText(midPos, node.aVal)
        else:
            self.plotNode(nodeText, node.pos, node.pos, nodeType)

3.5 🍉决策树剪枝

决策树学习算法很容易产生==过拟合==现象，表现为树的尺寸过大且分支过多。不同最优属性划分准则对决策树泛化性能的影响十分有限，但==剪枝==(pruning)的策略和程度对防止过拟合、改善泛化性能的作用相当显著。

决策树剪枝算法主要分为==预剪枝==(prepruning)和==后剪枝==(postpruning)。前者是在决策树生成过程中，划分每个结点前先估计当前结点的划分能否提升泛化性能，若不能则停止划分并将当前结点标记为叶结点；后者是先从训练集生成一棵完整的决策树，然后自底向上遍历分支节点，判决能否提升泛化性能，若不能则将该分支节点标记为叶节点。

在算法实现上主要分为两步：==分支节点排序==和==判断剪枝性能==。分支节点按深度排序，从浅到深即为预剪枝，反之为后剪枝。判断剪枝性能即是在验证集上判断精度，剪枝后精度提升就保留剪枝结果，否则不剪。

'''
* @breif: 决策树剪枝
* @param[in]: validData -> 验证集, required: 最后一列为标签列
* @param[in]: ptype -> 剪枝类型 post:后剪枝 pre:预剪枝
* @retval: None
'''
def pruning(self, validData: DataFrame, ptype="post") -> None:
    assert ptype in ('post', 'pre')
    _tree = copy.deepcopy(self.tree)
    branchNodeDict = {i: i.depth for i in self.getBranchNode(_tree)}
    if ptype == "post":
        branchNodeDict = sorted(branchNodeDict.items(), key=lambda x: x[1], reverse=True)
    elif ptype == "pre":
        branchNodeDict = sorted(branchNodeDict.items(), key=lambda x: x[1], reverse=False)
    for _node, depth in branchNodeDict:
        # 剪枝前的预测准确率
        acc = self.calPredictAcc(validData, self.tree)
        # 缓存节点的子代并剪枝
        temp = _node.child
        _node.child = []
        # 剪枝后的预测准确率
        postacc = self.calPredictAcc(validData, _tree)
        if postacc > acc:
            del self.tree
            self.tree = copy.deepcopy(_tree)
        else:
            _node.child = temp

剪枝前

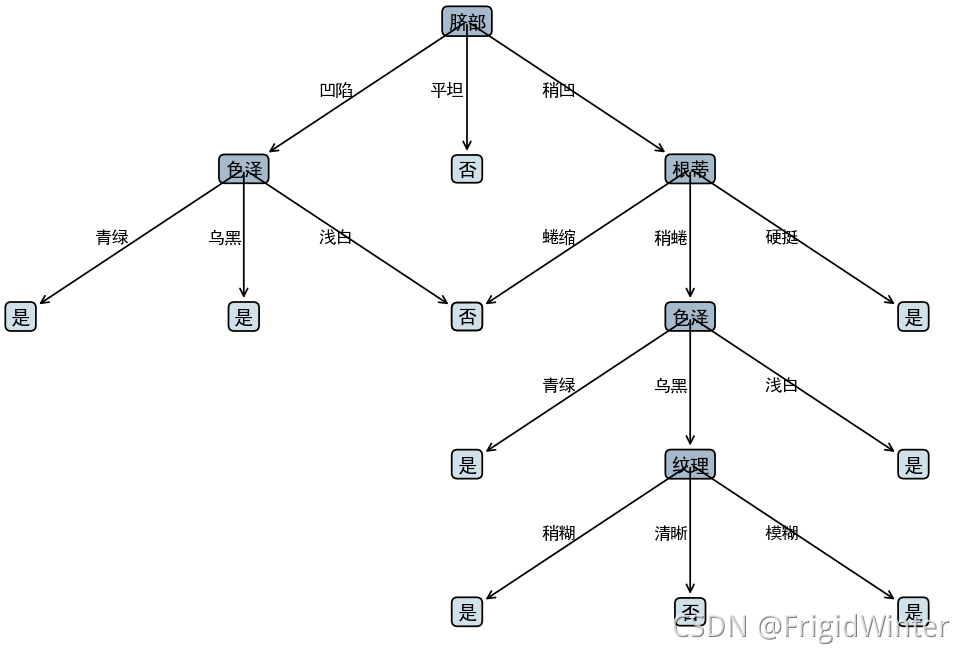

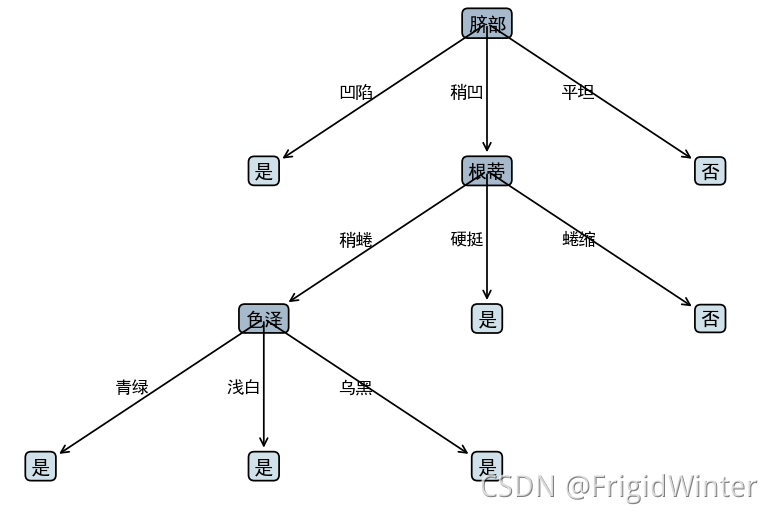

剪枝后

本文完整的工程代码请关注下方公众号，回复“ML002”获取。
