尝试使用Bouml创建用例图
【摘要】
文章目录
一、下载Bouml二、安装Bouml三、使用Bouml(一)创建项目(二)创建子包(三)创建用例图
Bouml是一个免费的UML 2工具箱,支持C++,Java以及Idl。
...
- Bouml是一个免费的UML 2工具箱,支持C++,Java以及Idl。
一、下载Bouml
- 官网:https://www.bouml.fr/index.html

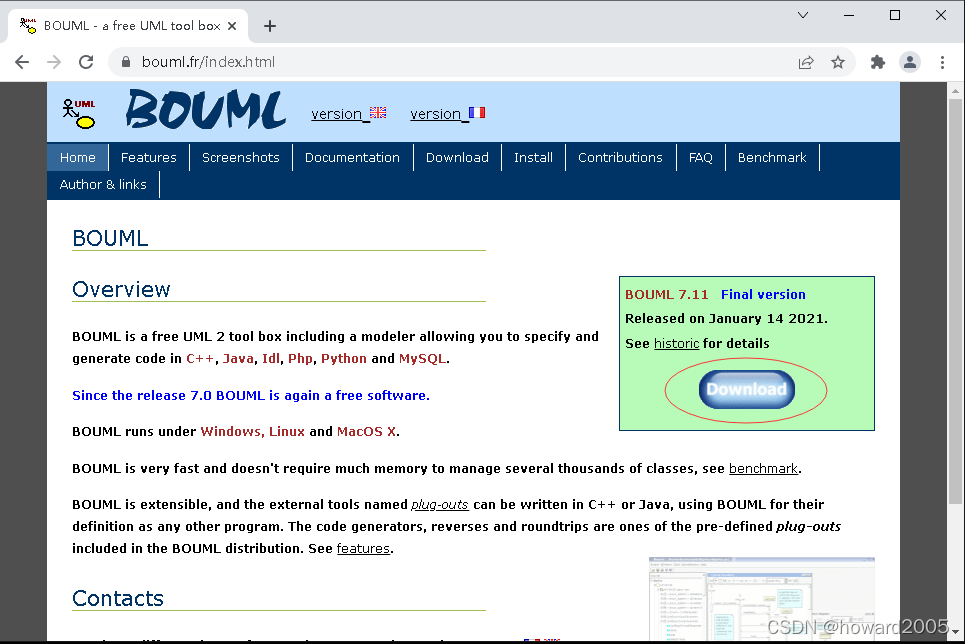

- 单击【Download】按钮

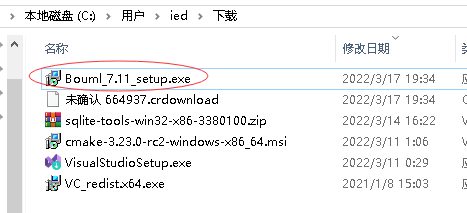

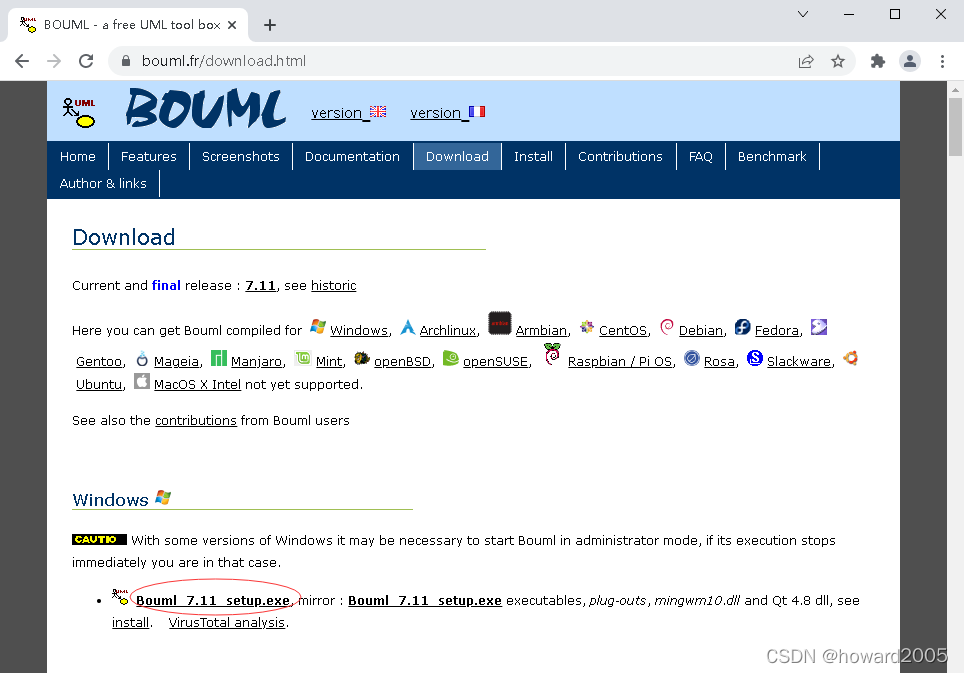

- 单击【Bouml_7.11_setup.exe】超链接
二、安装Bouml

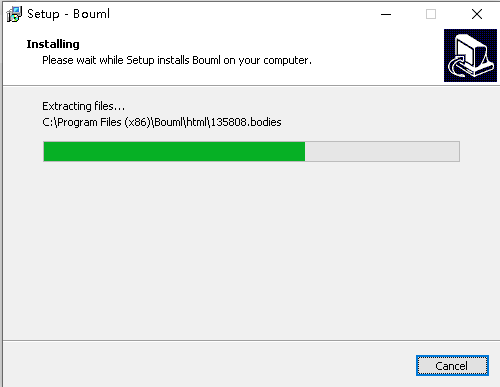

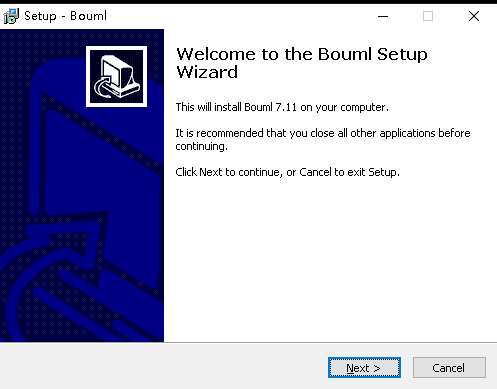

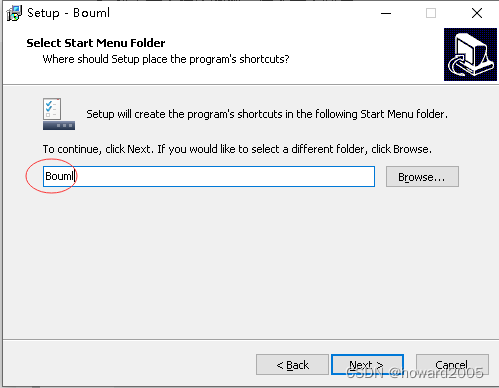

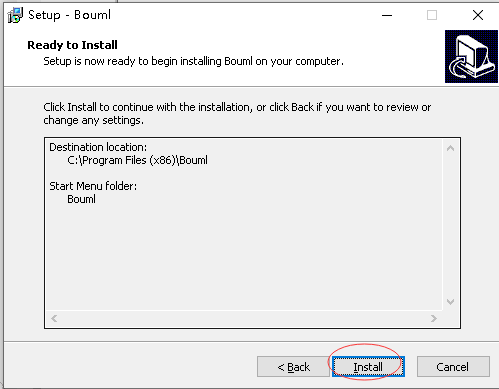

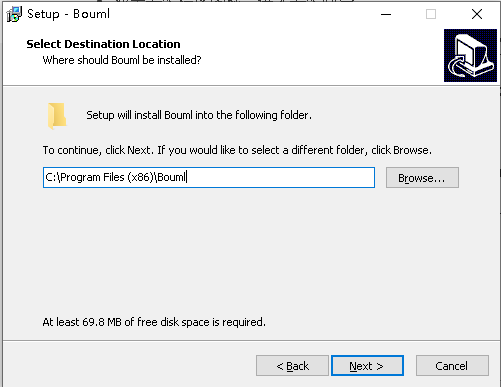

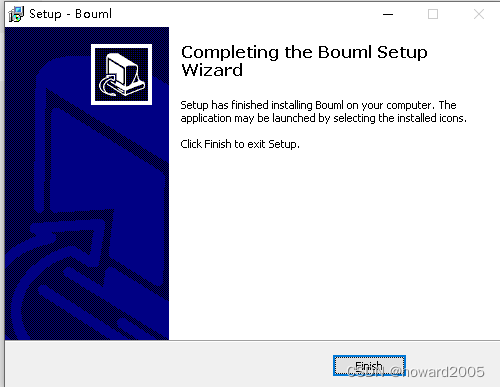

- 双击安装程序图标,进入安装向导
三、使用Bouml

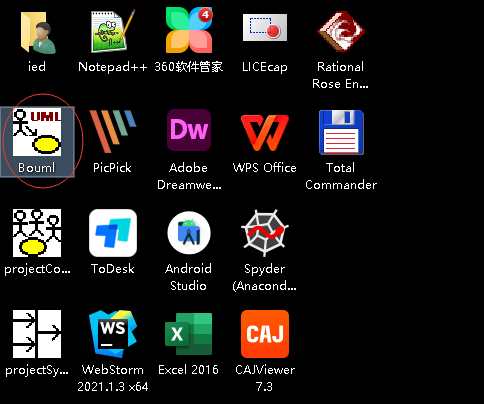

- 双击桌面快捷方式

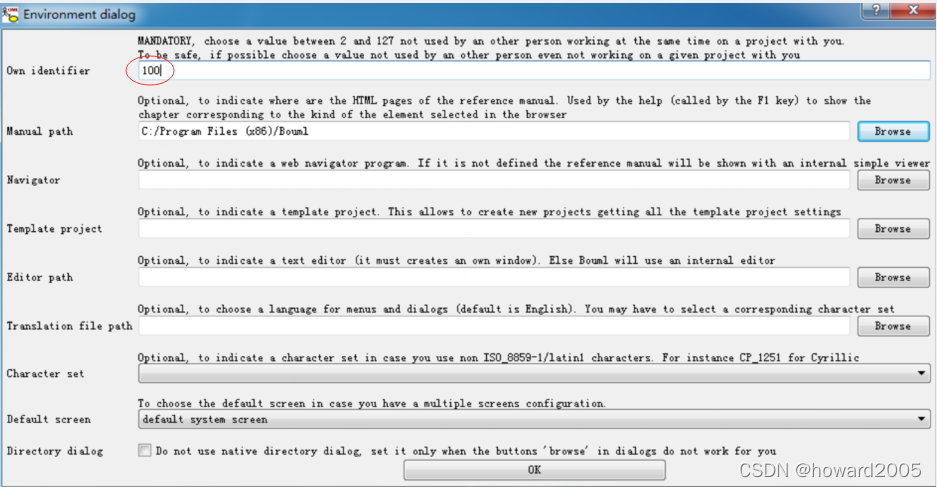

- 第一次启动,会弹出环境对话框,在第一个文本框里输入一个[2, 127]之间的整数

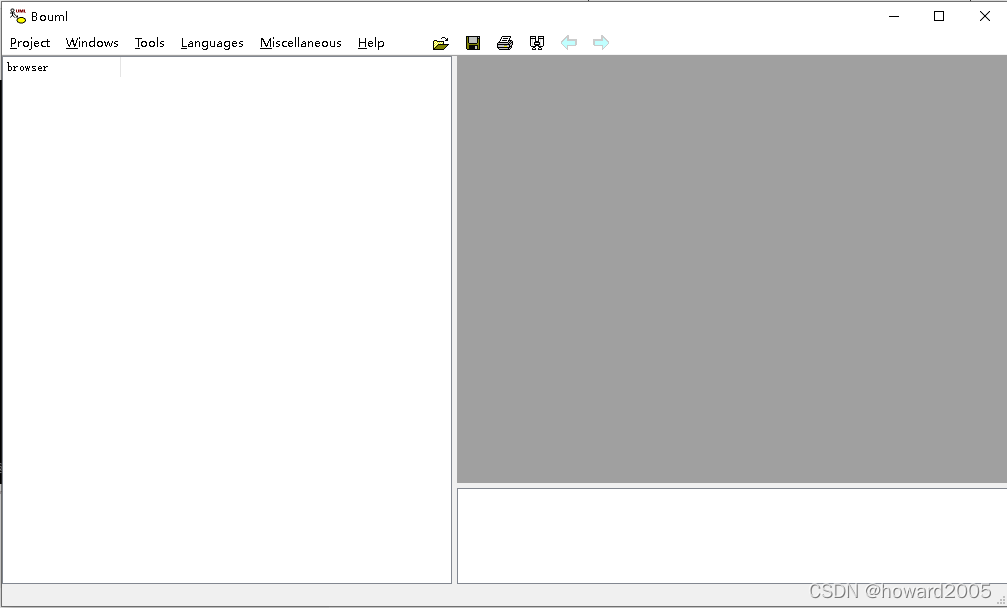

- 单击【OK】按钮,就进入Bouml主窗口
(一)创建项目
- 在
D:\bouml_work
下创建了项目 -boumldemo01
- 打开资源管理器,看看刚才创建的项目目录
(二)创建子包
- 在项目
boumldemo01
里创建子包lesson01
(三)创建用例图
- 在
lesson01
包里创建用例视图 -login
- 在用例视图里创建用例图 -
user_login

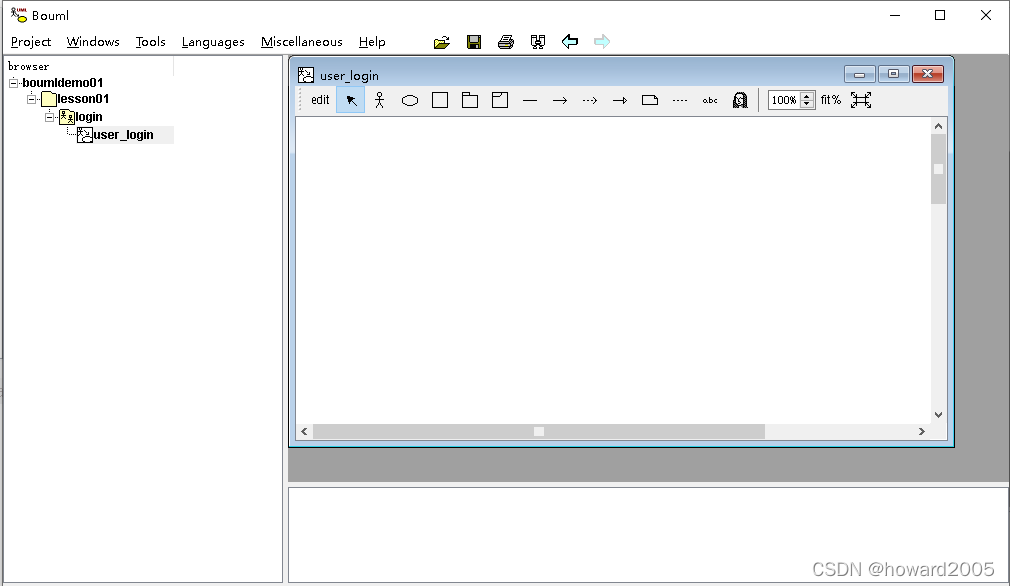

- 大家可以看到
user_login
用例图的编辑框

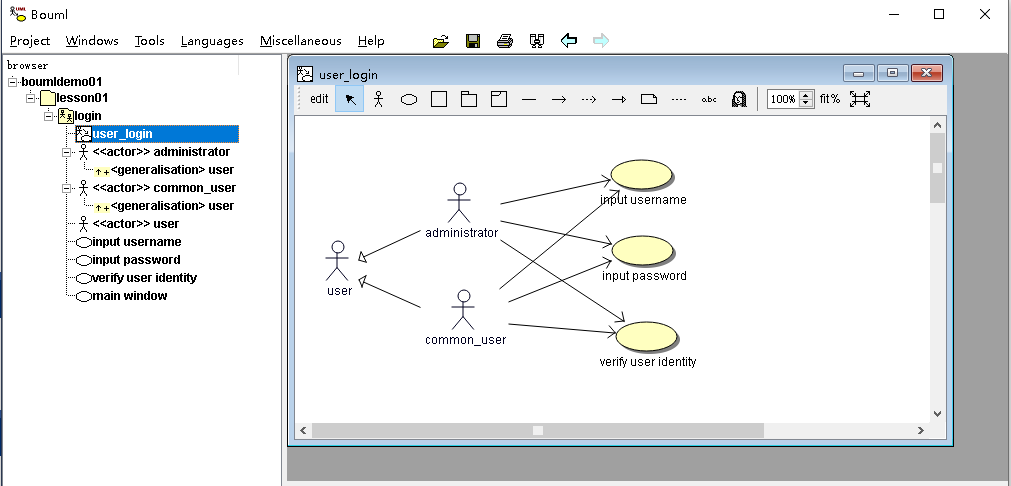

- 我们在编辑框里绘制用户登录模块的用例图
文章来源: howard2005.blog.csdn.net,作者:howard2005,版权归原作者所有,如需转载,请联系作者。
原文链接:howard2005.blog.csdn.net/article/details/123558516
