一、数据抓包分析之DNS协议02

任务描述：分析DNS数据包

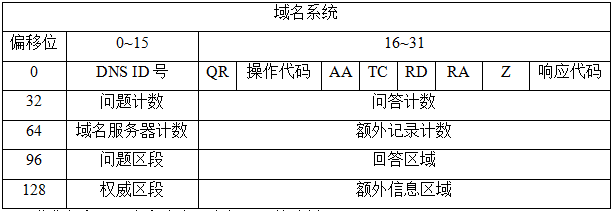

DNS只有两种报文，分别是查询报文和响应报文。他们的报文格式相同，如下：

（1）DNS报文格式。
下面我们解释一下字段含义，方便下面的分析。

  DNS ID号（DNS ID Number）：用来对于DNS查询和DNS响应。

  查询/响应（Query/Response,QR）：用来指明这个报文是DNS查询还是响应，占1个比特位。如果是1，表示响应。如果是0，表示查询。

  操作代码（OpCode）：用来定义消息中请求的类型，占4个比特位。

  权威应答（Authoritative Answer，AA）：如果响应报文中设定了这个值，则说明这个响应是由域内权威域名服务器发出的，占1个比特位。

  截断（Truncation，TC）：用来指明这个响应由于时间太长，无法接入报文而被截断。该标志位占1个比特位，当该标志位值为1时，表示响应已经超过512字节并以被截断。

  期望递归（Recursion Desired，RD）：当请求中设定了这个值，则说明DNS客户端在目标域名服务器不含有所请求信息的情况下，要求进行递归查询。该标志位占1个比特位。

  可用递归（Recursion Available，RA）：当响应中设定这个值，说明域名服务器支持递归查询，占1个比特位。

  保留（Z）：在RFC1035的规定中全被设为0，但有时会被用来作为RCode域的扩展，占3比特位。

  响应代码（Response  Code）：在DNS响应中用来指明错误，占4个比特位。该字段的值通常为0和3，可取的值已经含义如下：

  1）0表示没有错误。

  2）1表示格式错误。

  3）2表示在域名服务器上存在问题。

  4）3表示域参数问题。

  5）4表示查询类型不支持。

  6）5表示在管理上被禁止。

  7） 6~15表示保留。

  问题计数（Question Count）：在问题区段中的条目数。

  问答计数（Answer Count）：在回答区段中的条目数。

  域名服务器计数（Name Server Count）：在权威区段的域名资源记录数。

  额外记录计数（Additional Records Count）：在额外信息区段中的其他资源记录数。

  问题区段（Question section）：大小可变，包含有被发送到DNS服务器的一条或多条信息查询的部分。

  回答区域（Answer section）：大小可变，含有用来回答查询的一条或多条资源记录。

  权威区段（Authority section）：大小可变，含有指向权威域名服务器的资源记录，用以继续解析过程。

  额外信息区域（Additional Information section）：包含资源记录且大小可变的区段，这些资源记录用来存储完全没有必要回答的查询相关的额外信息。

（2）DNS查询数据包

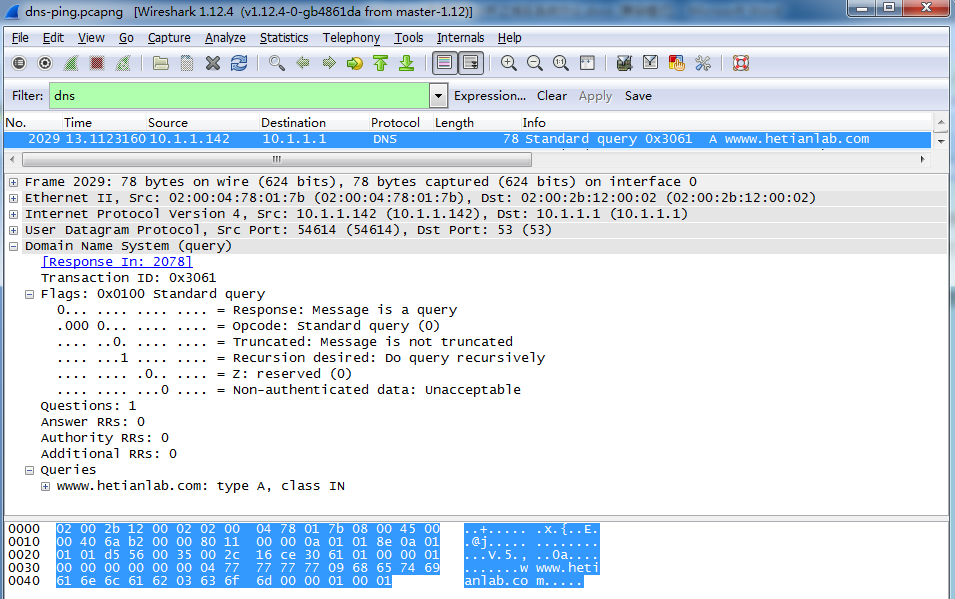

下面，我们以dns-ping文件来分析DNS协议，抓包如下图：
上图中的Info信息中，可以看出是DNS的查询包，其他协议这里不多介绍，不理解的，可以去相关的实验中学习，我们来主要看DNS协议。

  Domain Name System (query)                                                                                 #DNS 查询

  Response In: 2078

  Transaction ID: 0x3061                                                                                            #DNS ID号

  Flags: 0x0100 Standard query                                                                                 #标志

  0... .... .... .... = Response: Message is a query                                                           #响应消息，值为0，表示是DNS查询

  .000 0... .... .... = Opcode: Standard query (0)                                                           #操作代码

  .... ..0. .... .... = Truncated: Message is not truncated                                                #截断

  .... ...1 .... .... = Recursion desired: Do query recursively                                           #期望递归

  .... .... .0.. .... = Z: reserved (0)                                                                                   #保留

  .... .... ...0 .... = Non-authenticated data: Unacceptable

  Questions: 1                                                                                                            #问题计数为1

  Answer RRs: 0                                                                                                         #回答计数为0

  Authority RRs: 0                                                                                                      #域名服务器计数为0

  Additional RRs: 0                                                                                                    #额外计数为0

  Queries                                                                                                                   #问题区段

  wwww.hetianlab.com: type A, class IN

  Name: wwww.hetianlab.com                                                                                 #请求的域名

  Name Length: 18

  Label Count: 3

  Type: A (Host Address) (1)                                                                                   #域名类型为A（主机地址）

  Class: IN (0x0001)                                                                                                #地址类型为IN（互联网地址）

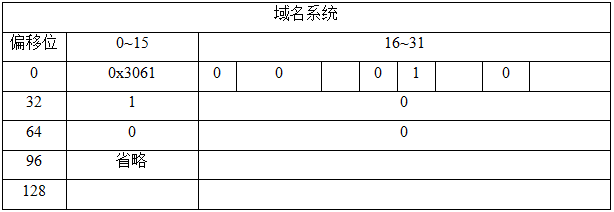

以上信息就是DNS协议包的详细信息，在标志位字段，可以看到该包是一个DNS请求包，请求的域名为www.hetianlabdns.com，类型为A。将以上信息对应到DNS报文格式中，如下：

（3）DNS响应数据包

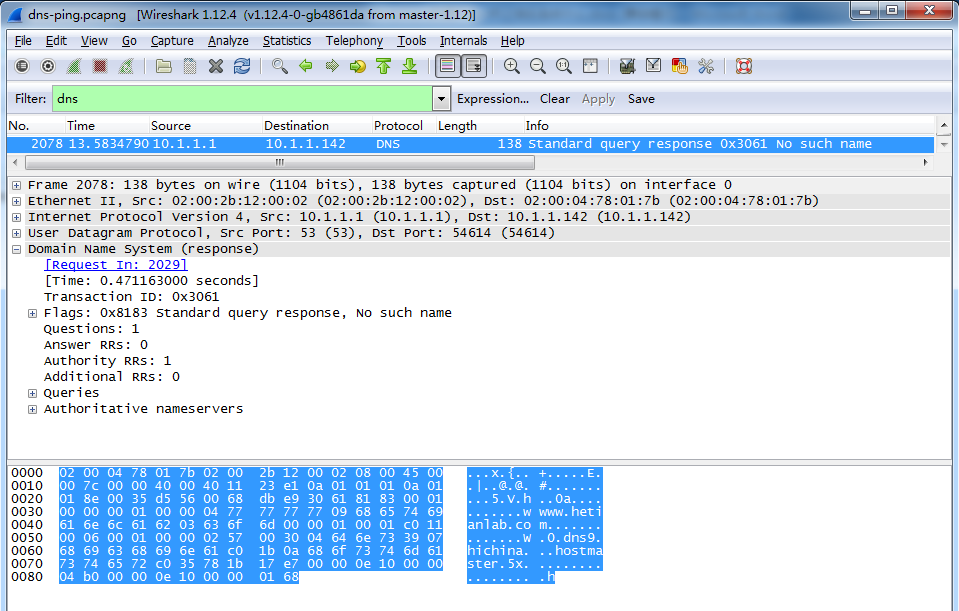

下面，我们来分析下相应的数据包，如下图：
在上图中Info列可以看出,这是个DNS相应的数据包.下面我们来详细的看下：

      Domain Name System (response)                                                                            #DNS相应

      Request In: 2029

      Time: 0.471163000 seconds                                                                                     #DNS 相应时间

      Transaction ID: 0x3061                                                                                             #DNS ID

      Flags: 0x8183 Standard query response, No such name                                         #标志

      1... .... .... .... = Response: Message is a response                                                      #相应消息，1，表示是DNS响应

      .000 0... .... .... = Opcode: Standard query (0)                                                           #操作码

      .... .0.. .... .... = Authoritative: Server is not an authority for domain                        #权威应答

      .... ..0. .... .... = Truncated: Message is not truncated                                                #截断

      .... ...1 .... .... = Recursion desired: Do query recursively                                           #期望递归

      .... .... 1... .... = Recursion available: Server can do recursive queries                        #可用递归

      .... .... .0.. .... = Z: reserved (0)                                                                                    #保留

      .... .... ..0. .... = Answer authenticated: Answer/authority portion was not authenticated by the server

      .... .... ...0 .... = Non-authenticated data: Unacceptable

      .... .... .... 0011 = Reply code: No such name (3)                                                       #响应代码

      Questions: 1                                                                                                            #问题计数为1

      Answer RRs: 0                                                                                                         #回答计数为0（此处表示没有找到域名对应的IP）

      Authority RRs: 1                                                                                                     #域名计数器计数为1

      Additional RRs: 0                                                                                                    #额外记录计数为0

      Queries                                                                                                                   #问题区域

      wwww.hetianlab.com: type A, class IN

      Name: wwww.hetianlab.com                                                                                 #请求的域名

      Name Length: 18

      Label Count: 3

      Type: A (Host Address) (1)                                                                                     #域名类型

      Class: IN (0x0001)                                                                                                  #地址类型为IN（互联网地址）

      Authoritative nameservers                                                                                    #权威域名服务器，其下面的是一些解释信息，不过多介绍

      之前说过，我们使用ping一个未知的域名来获取DNS数据，而域名本身没有在互联网上注册，按照DNS解析的原理就会知道，最后是无法得到域名对应的IP。所以上面的Answer RRS为0 。

      而同学有些兴趣可以看下实验环境中，访问百度的DNS抓包，就会发现其Answer RRs不为0，并且在问题区域（Queries）的下面，会列出回答区域。请同学们自己查看分析。

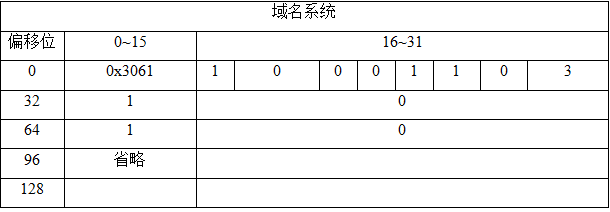

      我们将上面分析的数据，填入DNS报文中，具体如下：

好了，DNS协议，就先分析到这里，还是希望同学们自己通过合天的基础知识学习后，能访问互联网来抓取DNS进行详细分析，增加自己的知识储备
