一、数据抓包分析之TCP协议03
任务描述：TCP的四次断开，也是TCP协议的主要工作之一。下面将通过捕获的tcp-break.pcapng文件，来分析TCP的四次断开。
1.第一次断开

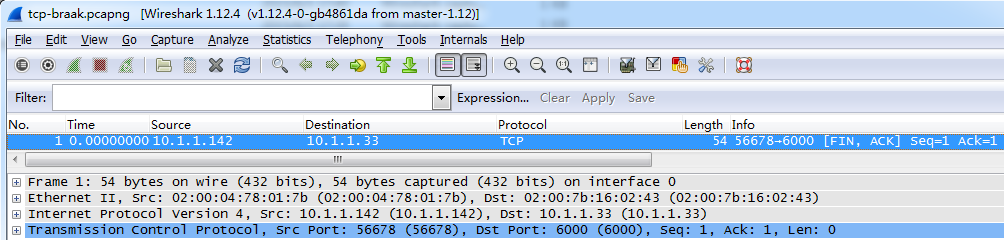

TCP第一次断开连接的数据包，如下：
在该界面显示了TCP第一次断开，数据包的详细信息，我们具体来看下TCP部分
Source Port: 56678（56678） #源端口号
Destination Port: 6000(6000) #目标端口号
Stream index: 0 #流节点号
TCP Segment Len: 0 #分段长度
Sequence number: 1 (relative sequence number) #序列号
Acknowledgment number: 1 (relative ack number) #确认编号
Header Length: 20 bytes #首部长度
.... 0000 0001 0001 = Flags: 0x011 (FIN，ACK） #标志位，此处为（FIN，ACK）
000. .... .... = Reserved: Not set
...0 .... .... = Nonce: Not set
.... 0... .... = Congestion Window Reduced (CWR): Not set
.... .0.. .... = ECN-Echo: Not set
.... ..0. .... = Urgent: Not set
.... ...1 .... = Acknowledgment: Not set #确认编号已设置
.... .... 0... = Push: Not set
.... .... .0.. = Reset: Not set
.... .... ..0. = Syn: Set #请求位
.... .... ...1 = Fin: Not set #FIN标志位
Expert Info (Chat/Sequence): Connection finish (FIN) #专家信息
Connection finish (FIN) #消息内容，连接完成（FIN）
Severity level: Chat #安全级别
Group: Sequence
Window size value: 64240 #窗口大小
Calculated window size: 64240 #估计的窗口大小
Window size scaling factor: -1 (unknown) #窗口大小缩放比例因素
Checksum: 0x16cb [validation disabled] #校验和
Good Checksum: False
Bad Checksum: False
Urgent pointer: 0
通过以上信息的描述，可以看到客户端向服务器发送FIN和ACK标志的数据包开始断开连接，其中FIN和ACK标志位都为1.

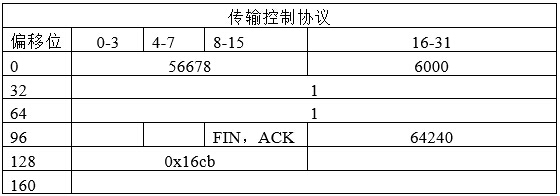

我们将上面的信息，对应到TCP首部格式的每个字段，如下：
第一次断开TCP首部格式
2.第二次断开

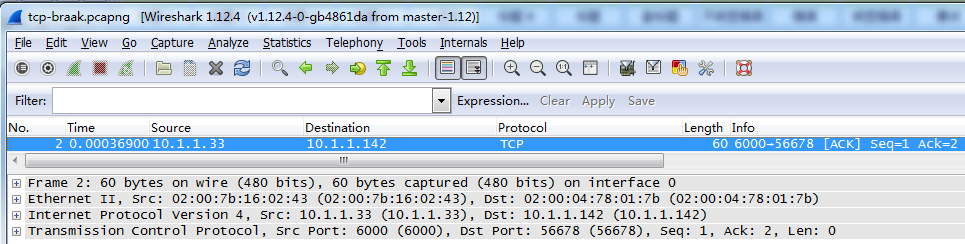

TCP第二次断开连接的数据包，如下
在该界面显示了TCP第二次断开，数据包的详细信息，我们具体来看下TCP部分
Source Port: 6000（6000） #源端口号
Destination Port: 56678(56678) #目标端口号
Stream index: 0 #流节点号
TCP Segment Len: 0 #分段长度
Sequence number: 1 (relative sequence number) #序列号
Acknowledgment number: 2 (relative ack number) #确认编号
Header Length: 20 bytes #首部长度
.... 0000 0001 0000 = Flags: 0x010(ACK） #标志位，此处为（ACK）
000. .... .... = Reserved: Not set
...0 .... .... = Nonce: Not set
.... 0... .... = Congestion Window Reduced (CWR): Not set
.... .0.. .... = ECN-Echo: Not set
.... ..0. .... = Urgent: Not set
.... ...1 .... = Acknowledgment: Not set #确认编号已设置
.... .... 0... = Push: Not set
.... .... .0.. = Reset: Not set
.... .... ..0. = Syn: Set #请求位
.... .... ...0= Fin: Not set #FIN标志位
Window size value: 64240 #窗口大小
Calculated window size: 64240 #估计的窗口大小
Window size scaling factor: -1 (unknown) #窗口大小缩放比例因素
Checksum: 0xadbe [validation disabled] #校验和
Good Checksum: False
Bad Checksum: False
Urgent pointer: 0
SEQ/ACK analysis
This is an ACK to the segment in frame: 1
The RTT to ACK the segment was: 0.000369000 seconds
通过以上信息的描述，可以看出该包是服务器向客户端发送的ACK包。其中ACK标志位为1.
我们将上面的信息，对应到TCP首部格式的每个字段，如下：
第二次断开TCP首部格式
3.第三次断开
TCP第三次断开连接的数据包，如下
在该界面显示了TCP第三次断开，数据包的详细信息，我们具体来看下TCP部分
Source Port: 6000（6000） #源端口号
Destination Port: 56678(56678) #目标端口号
Stream index: 0 #流节点号
TCP Segment Len: 0 #分段长度
Sequence number: 1 (relative sequence number) #序列号
Acknowledgment number: 2 (relative ack number) #确认编号
Header Length: 20 bytes #首部长度
.... 0000 0001 0001 = Flags: 0x010(FIN，ACK） #标志位，此处为（FIN，ACK）
000. .... .... = Reserved: Not set
...0 .... .... = Nonce: Not set
.... 0... .... = Congestion Window Reduced (CWR): Not set
.... .0.. .... = ECN-Echo: Not set
.... ..0. .... = Urgent: Not set
.... ...1 .... = Acknowledgment: Not set #确认编号已设置
.... .... 0... = Push: Not set
.... .... .0.. = Reset: Not set
.... .... ..0. = Syn: Set #请求位
.... .... ...1= Fin: Not set #FIN标志位
Expert Info (Chat/Sequence): Connection finish (FIN) #专家信息
Connection finish (FIN)
Severity level: Chat
Group: Sequence
Window size value: 64240 #窗口大小
Calculated window size: 64240 #估计的窗口大小
Window size scaling factor: -1 (unknown) #窗口大小缩放比例因素
Checksum: 0xadbe [validation disabled] #校验和
Good Checksum: False
Bad Checksum: False
Urgent pointer: 0
通过以上信息的描述，可以看出该包是服务器向客户端发送的FIN和ACK包。其中FIN和ACK标志位为1.

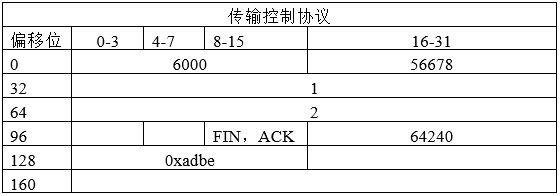

我们将上面的信息，对应到TCP首部格式的每个字段，如下：
第三次断开TCP首部格式
4.第四次断开

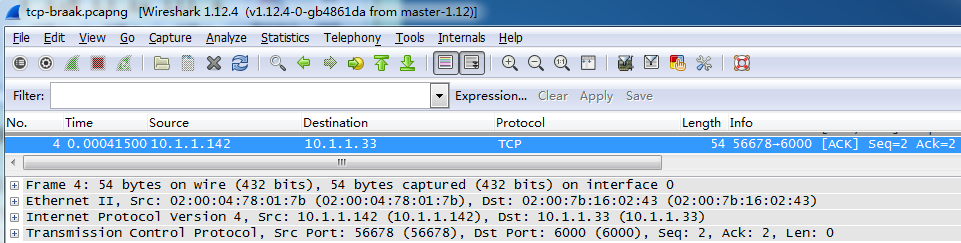

TCP第四次断开连接的数据包，如下
在该界面显示了TCP第四次断开，数据包的详细信息，我们具体来看下TCP部分
Source Port: 56678（56678） #源端口号
Destination Port: 6000(6000) #目标端口号
Stream index: 0 #流节点号
TCP Segment Len: 0 #分段长度
Sequence number: 2 (relative sequence number) #序列号
Acknowledgment number: 1 (relative ack number) #确认编号
Header Length: 20 bytes #首部长度
.... 0000 0001 0000 = Flags: 0x010 (ACK） #标志位，此处为（ACK）
000. .... .... = Reserved: Not set
...0 .... .... = Nonce: Not set
.... 0... .... = Congestion Window Reduced (CWR): Not set
.... .0.. .... = ECN-Echo: Not set
.... ..0. .... = Urgent: Not set
.... ...1 .... = Acknowledgment: Not set #确认编号已设置
.... .... 0... = Push: Not set
.... .... .0.. = Reset: Not set
.... .... ..0. = Syn: Set #请求位
.... .... ...1 = Fin: Not set #FIN标志位
Window size value: 64240 #窗口大小
Calculated window size: 64240 #估计的窗口大小
Window size scaling factor: -1 (unknown) #窗口大小缩放比例因素
Checksum: 0x16cb [validation disabled] #校验和
Good Checksum: False
Bad Checksum: False
Urgent pointer: 0
SEQ/ACK analysis
This is an ACK to the segment in frame: 3
The RTT to ACK the segment was: 0.000040000 seconds
通过以上信息的描述，可以看到客户端向服务器发送ACK的包。其中，ACK标志位都为1.

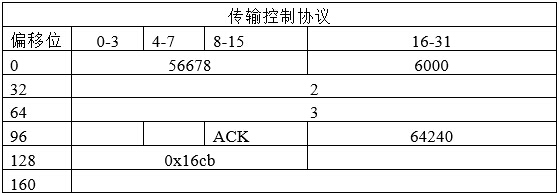

我们将上面的信息，对应到TCP首部格式的每个字段，如下：
第四次断开TCP首部格式
