精美的电路图都是怎么画出来的?
【摘要】 轻量化电路绘制软件推荐
大家好,我是记得诚。
画原理图是硬件工程师的本职工作,在某些演示场合,比如汇报工作,PPT文档撰写等,我们可能需要轻量化的软件,来代替动辄几个G的Altim Designer、PADS Logic亦或是Cadence,毕竟这些软件安装起来也比较麻烦。
今天推荐几个轻量化的工具,方便小伙伴后续使用。
1 AxGlyph

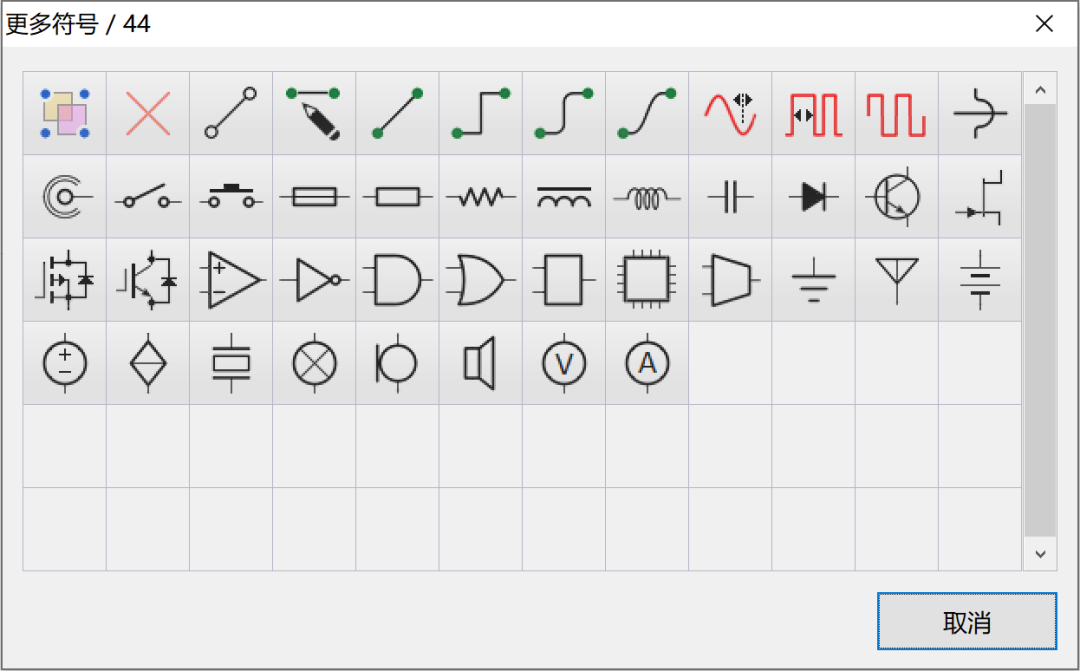

AxGlyph是一个专业的实用型矢量绘图工具,看下面这些图,就知道了,而且这个软件仅7M多点,安装起来很方便。

硬件工程师关注的电路部分,里面的器件不多,简单的也能满足。

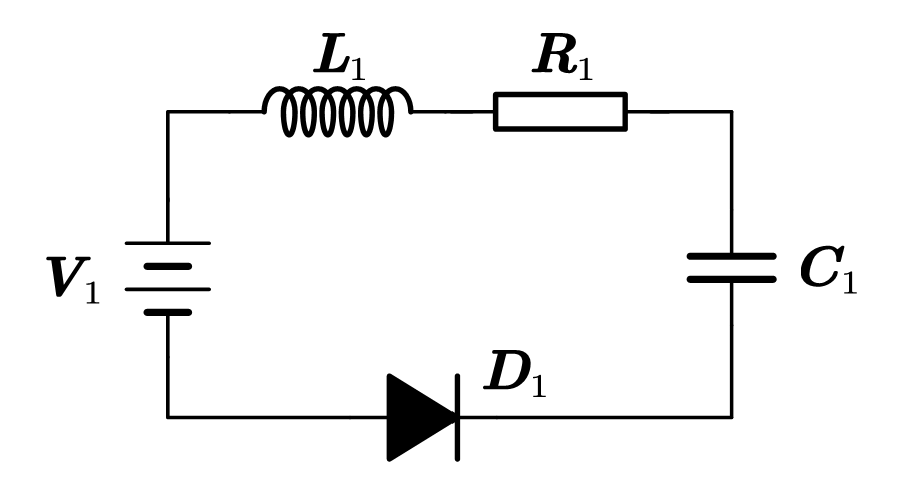

随手画一个电路图,是下面这样,是不是还挺好。

2 EdrawSoft
EdrawSoft是一个多功能的工具,思维导图、流程图等等。

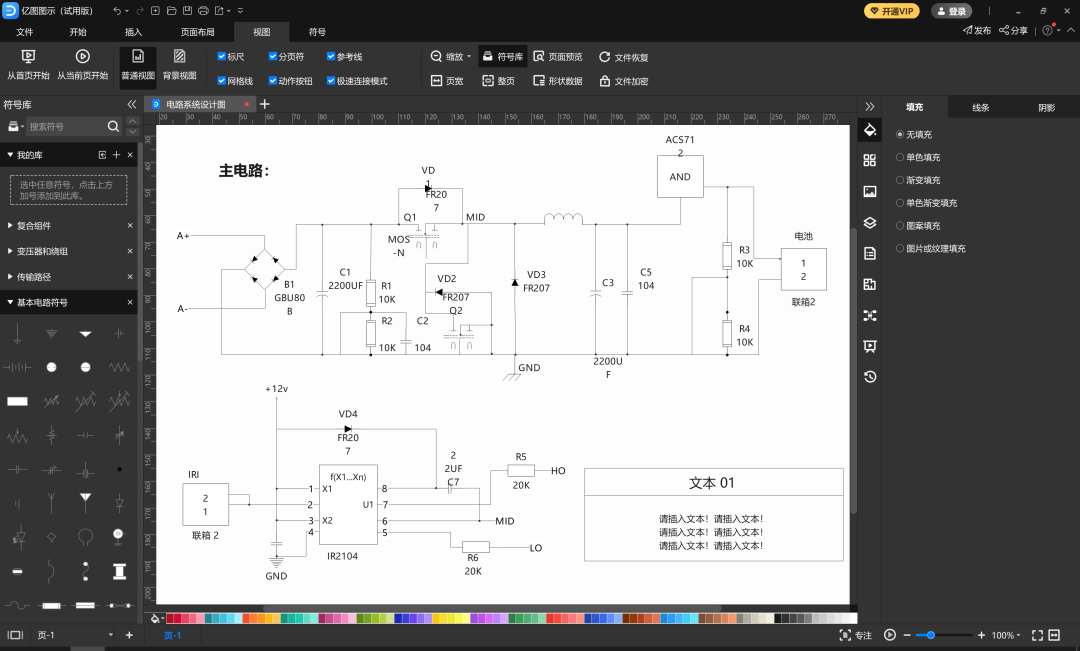

当然里面也有和电路相关的模块。

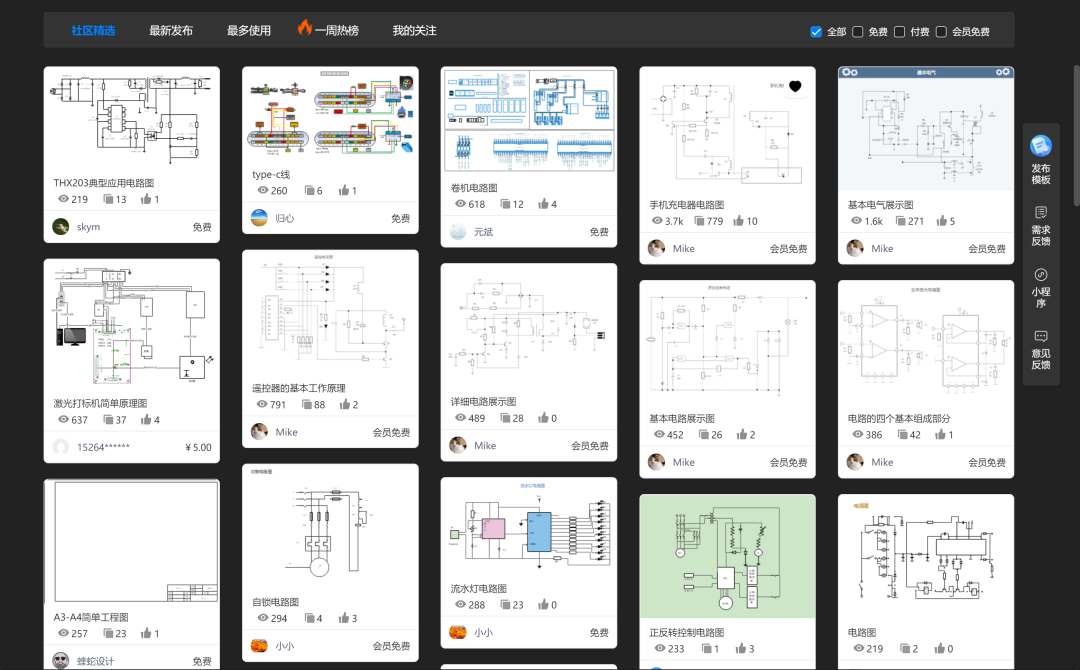

我觉得优势在于里面的社区,会有一些现成的模板,拿来改改就可以用,当然有些是收费的。

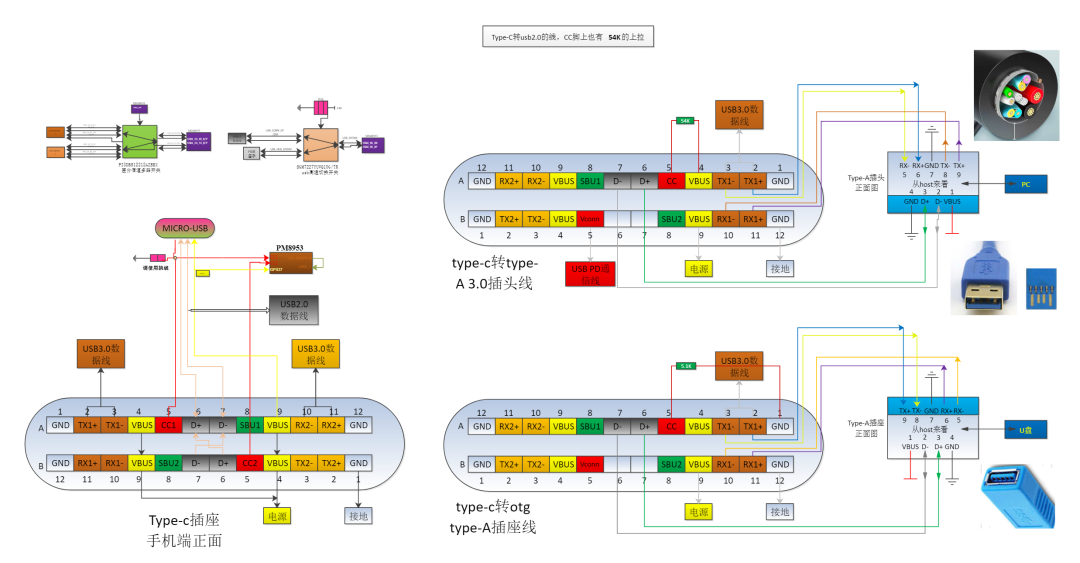

看到一个Type-C接口图示,画的很美观,很不错。

3 drawio
draw.io是一个在线作图网站,功能很多,思维导图、流程图、网络图等等,电路图也有。

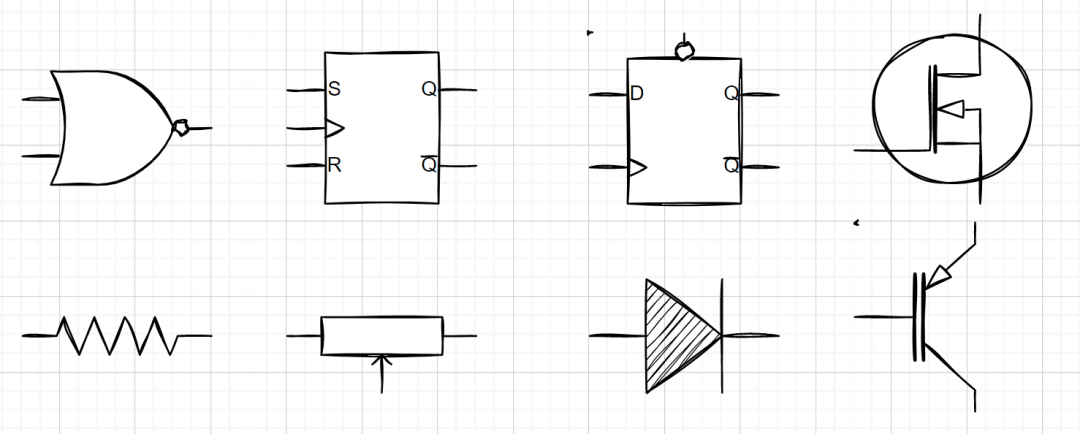

里面的很多图都可以设置成草图样式,挺酷炫的。

这个软件我一直在用,之前的文章很多配图都是用它画的,如下面的这几个。


4 fritzing
fritzing这款电路设计软件,个人创客用的非常多,支持多国语言,同时提供面包板、原理图 、PCB三种视图,且在进行任意一种设计时,软件都会自动同步生成其它两种视图。
5 下载地址
AxGlyph下载地址:https://www.amyxun.com/
EdrawSoft下载地址:https://www.edrawsoft.cn/edrawmax/
drawio在线地址:https://app.diagrams.net/
fritzing下载地址:https://fritzing.org/download/
今天的文章内容到这里就结束了,希望对你有帮助,我们下一期见。
